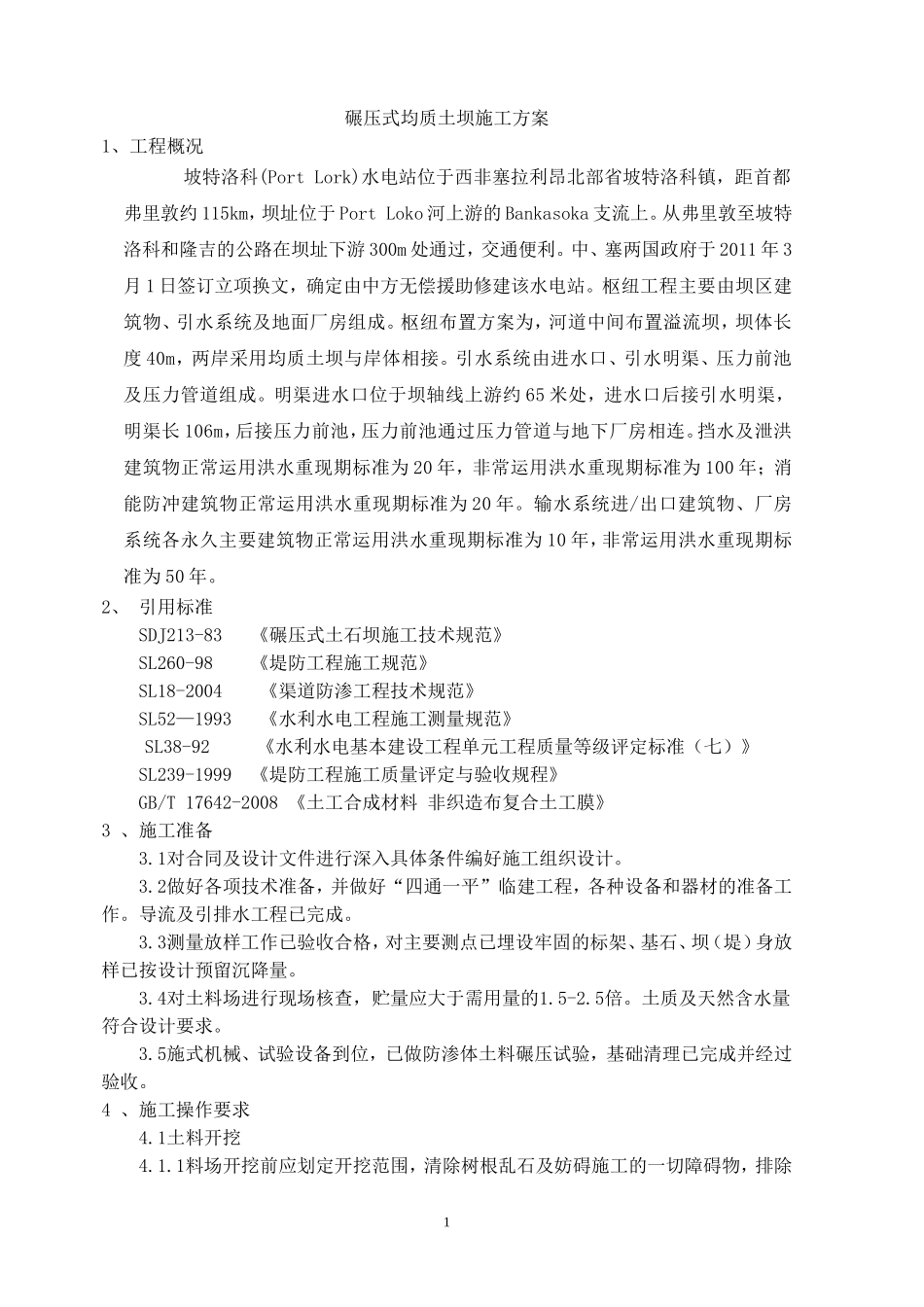

碾压式均质土坝施工方案1、工程概况坡特洛科(PortLork)水电站位于西非塞拉利昂北部省坡特洛科镇，距首都弗里敦约115km，坝址位于PortLoko河上游的Bankasoka支流上。从弗里敦至坡特洛科和隆吉的公路在坝址下游300m处通过，交通便利。中、塞两国政府于2011年3月1日签订立项换文，确定由中方无偿援助修建该水电站。枢纽工程主要由坝区建筑物、引水系统及地面厂房组成。枢纽布置方案为，河道中间布置溢流坝，坝体长度40m，两岸采用均质土坝与岸体相接。引水系统由进水口、引水明渠、压力前池及压力管道组成。明渠进水口位于坝轴线上游约65米处，进水口后接引水明渠，明渠长106m，后接压力前池，压力前池通过压力管道与地下厂房相连。挡水及泄洪建筑物正常运用洪水重现期标准为20年，非常运用洪水重现期标准为100年；消能防冲建筑物正常运用洪水重现期标准为20年。输水系统进/出口建筑物、厂房系统各永久主要建筑物正常运用洪水重现期标准为10年，非常运用洪水重现期标准为50年。2、引用标准SDJ213-83《碾压式土石坝施工技术规范》SL260-98《堤防工程施工规范》SL18-2004《渠道防渗工程技术规范》SL52—1993《水利水电工程施工测量规范》SL38-92《水利水电基本建设工程单元工程质量等级评定标准（七）》SL239-1999《堤防工程施工质量评定与验收规程》GB/T17642-2008《土工合成材料非织造布复合土工膜》3、施工准备3.1对合同及设计文件进行深入具体条件编好施工组织设计。3.2做好各项技术准备，并做好“四通一平”临建工程，各种设备和器材的准备工作。导流及引排水工程已完成。3.3测量放样工作已验收合格，对主要测点已埋设牢固的标架、基石、坝（堤）身放样已按设计预留沉降量。3.4对土料场进行现场核查，贮量应大于需用量的1.5-2.5倍。土质及天然含水量符合设计要求。3.5施式机械、试验设备到位，已做防渗体土料碾压试验，基础清理已完成并经过验收。4、施工操作要求4.1土料开挖4.1.1料场开挖前应划定开挖范围，清除树根乱石及妨碍施工的一切障碍物，排除1场内积水，开好排水沟。4.1.2土料的天然含水量接近施工控制下值时，采用立面开挖，含水量偏大时，采用平面开挖。4.1.3当层状土料有需剔除的不合格料层时，用平面开挖，当层状土料允许掺混时用立面开挖。4.1.4取土坑壁应稳定，立面开挖时严禁掏底施工。4.2铺料4.2.1坝体填筑采用的碾压机具、碾压层厚及变数、洒水量等碾压工艺、碾压技术指标根据现场碾压试验成果确定，并报设计单位同意和监理工程师批准。4.2.2均质土坝反滤颗粒级配根据引水明渠右侧山坡土料取样的物理性质试验成果确定，上下游干砌石采用新鲜、微风化石料，最小径粒不小于300mm4.2.3坝顶路面砂砾和碎石料采用新鲜、微风化石料轧制，级配与过渡料相同，并应按照土石填筑技术规范要求填筑压实。4.2.4填土前，混凝土表面乳皮，粉尘及其上附着杂物必须清除干净；填土时，混凝土表面应洒水湿润，并边涂刷浓泥浆，边铺土、边夯实，泥浆涂刷高度必须与铺土厚度一致，并应与下部涂屋衔接，严禁泥浆干涸后铺土和压实；泥浆土与水质量比宜为1：2.5～1:3.0。4.2.5坝顶上、下游挡墙每隔15M设置一道结构缝,分缝宽度2CM,缝间采用沥表木板填充密实。4.2.6防渗体土料铺筑应平行堤轴线顺次进行，分段作业和长度不应小于40m，人工作业时不小于10m。4.2.7作业面宜分成铺土、碾压、检验三段，以利流水作业，应分层统一铺土，统一碾压，专人取样检验，严禁出现界沟。4.2.8相邻施工段的作业面需均衡上升，若不可避免出现高差时，要以1：3-1：5的斜坡连接。4.2.9土料宜用进占法卸料，用推土机或人工铺至规定部位，严禁将砂砾料或其他透水料与粘性土料混杂。4.2.10铺土厚度及块置直径限制尺寸如下表：铺土厚度和土块直径限制尽寸表压实功能类型压实机具种类铺土厚度（cm）土块限制直径（cm）轻型人工夯、机械夯15-2020-25≤5≤8大型18T振动碾30-40≤104.2.6铺料至堤边时，应在设计边线外侧各超镇一定余量，人工铺料为10cm，机械铺料为30cm。4.2.7通过保持填土面平整，算方上料，及时检测厚度等措施控制铺土厚度。土厚度允许误差为+0-5cm。4.3碾压4.3.1碾压机械行走方向应平行于堤轴线,在不...
