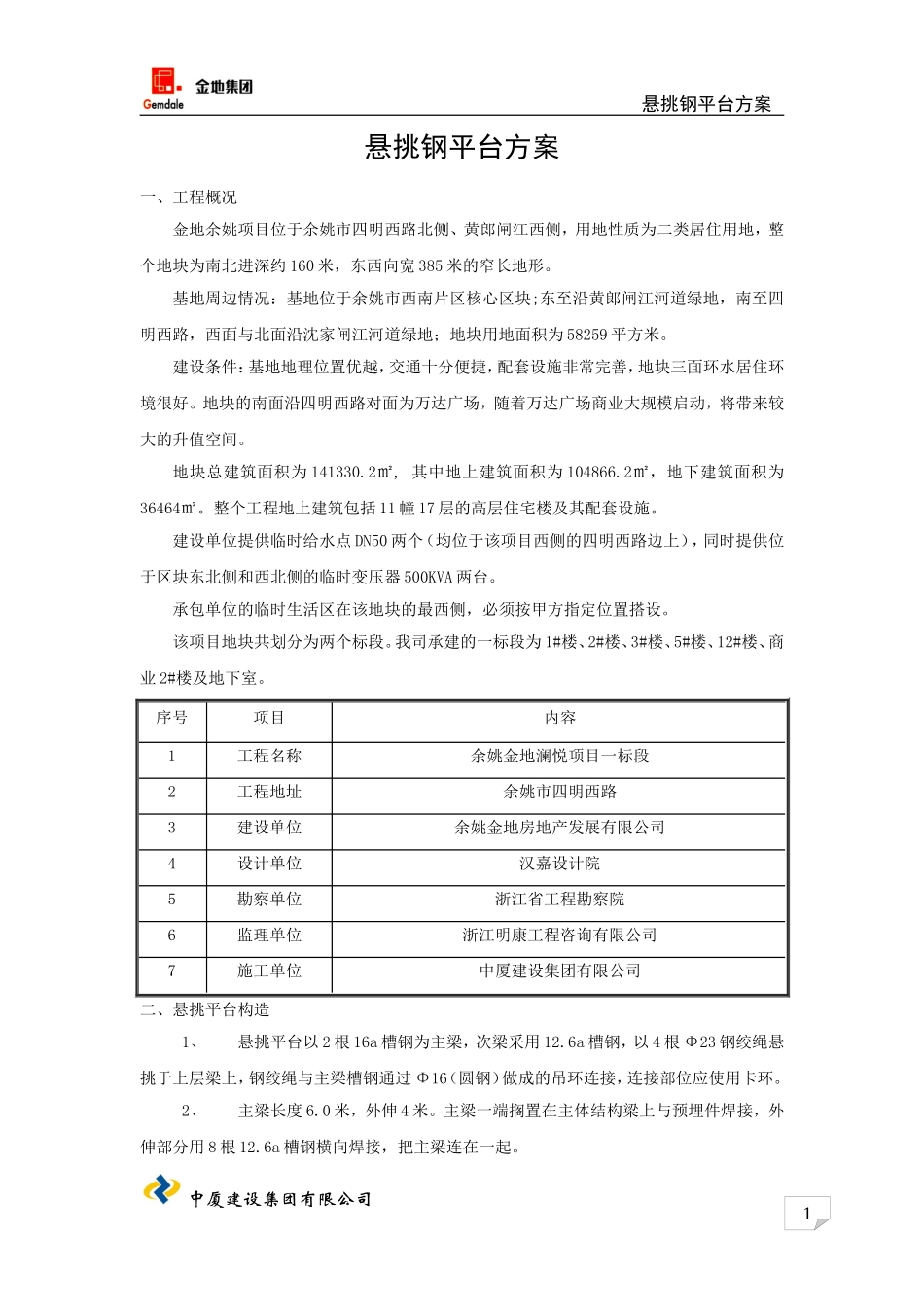

1悬挑钢平台方案悬挑钢平台方案一、工程概况金地余姚项目位于余姚市四明西路北侧、黄郎闸江西侧，用地性质为二类居住用地，整个地块为南北进深约160米，东西向宽385米的窄长地形。基地周边情况：基地位于余姚市西南片区核心区块;东至沿黄郎闸江河道绿地，南至四明西路，西面与北面沿沈家闸江河道绿地；地块用地面积为58259平方米。建设条件：基地地理位置优越，交通十分便捷，配套设施非常完善，地块三面环水居住环境很好。地块的南面沿四明西路对面为万达广场，随着万达广场商业大规模启动，将带来较大的升值空间。地块总建筑面积为141330.2㎡,其中地上建筑面积为104866.2㎡，地下建筑面积为36464㎡。整个工程地上建筑包括11幢17层的高层住宅楼及其配套设施。建设单位提供临时给水点DN50两个（均位于该项目西侧的四明西路边上），同时提供位于区块东北侧和西北侧的临时变压器500KVA两台。承包单位的临时生活区在该地块的最西侧，必须按甲方指定位置搭设。该项目地块共划分为两个标段。我司承建的一标段为1#楼、2#楼、3#楼、5#楼、12#楼、商业2#楼及地下室。序号项目内容1工程名称余姚金地澜悦项目一标段2工程地址余姚市四明西路3建设单位余姚金地房地产发展有限公司4设计单位汉嘉设计院5勘察单位浙江省工程勘察院6监理单位浙江明康工程咨询有限公司7施工单位中厦建设集团有限公司二、悬挑平台构造1、悬挑平台以2根16a槽钢为主梁，次梁采用12.6a槽钢，以4根Φ23钢绞绳悬挑于上层梁上，钢绞绳与主梁槽钢通过Φ16（圆钢）做成的吊环连接，连接部位应使用卡环。2、主梁长度6.0米，外伸4米。主梁一端搁置在主体结构梁上与预埋件焊接，外伸部分用8根12.6a槽钢横向焊接，把主梁连在一起。中厦建设集团有限公司1悬挑钢平台方案3、栏杆为钢管与槽钢焊接，间距为1000mm，立杆上附两道水平杆，栏杆刷红白相间油漆，栏杆外围或采用九夹板围护。挡脚板高度为18cm，用铁板制作。4、所有焊缝应饱满、牢固，符合规范要求，钢绞绳用花篮螺丝（V03.0型），连接出另加保险钢丝绳两道，每根钢丝绳用3只YT-22钢丝夹具卡牢，与框架梁固定端固定。夹板与水平钢管用8号铁丝捆扎牢固。5、由于本卸料平台搁置于阳台上，必须在框架梁垫以垫块，保证卸料平台在钢丝绳拉力作用下，阳台不受力。三、操作平台安全要求1、卸料平台的上部位结点，必须位于建筑物上，不得设置在脚手架等施工设备上；2、斜拉杆或钢丝绳，构造上宜两边各设置前后两道，并进行相应的受力计算；3、卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角与预埋吊环连接。四、卸料平台的制作1、材料：(1)采购进场的卸料平台原材料和半成品材料应进行验收，建立健全的材料管理制度，认真执行验收材料“三验制”，确保进场材料质量满足工程需要。(2)钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求，根据现场各种材料的需用数量，应提供相应的合格证和质量保证书，对质量有疑义的钢材严禁进入现场。(3)钢板厚度及允许偏差必须符合其产品标准要求。(4)型钢的规格尺寸及允许偏差必须符合其产品标准要求。(5)当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差的1/2。(6)焊接材料必须有产品合格证和质量保证书，其品种、规格、性能等应符合现行国家产品标准和设计要求，焊条、焊丝、焊剂、电渣熔嘴等焊接材料和母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》的规定，焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。(7)焊条外观不应有药皮脱落、焊芯生锈等缺陷；焊剂不应受潮结块。(8)卸料平台连接用的高强度花蓝螺栓、卡具、钢丝绳等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。并应检查随箱带有的扭矩系数和紧固轴力的检验报告，检查其各项指标是否符合本次卸料平台设计的要求。中厦建设集团有限公司1悬挑钢平台方案2、制作：(1)焊接卸料平台焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及其认...
