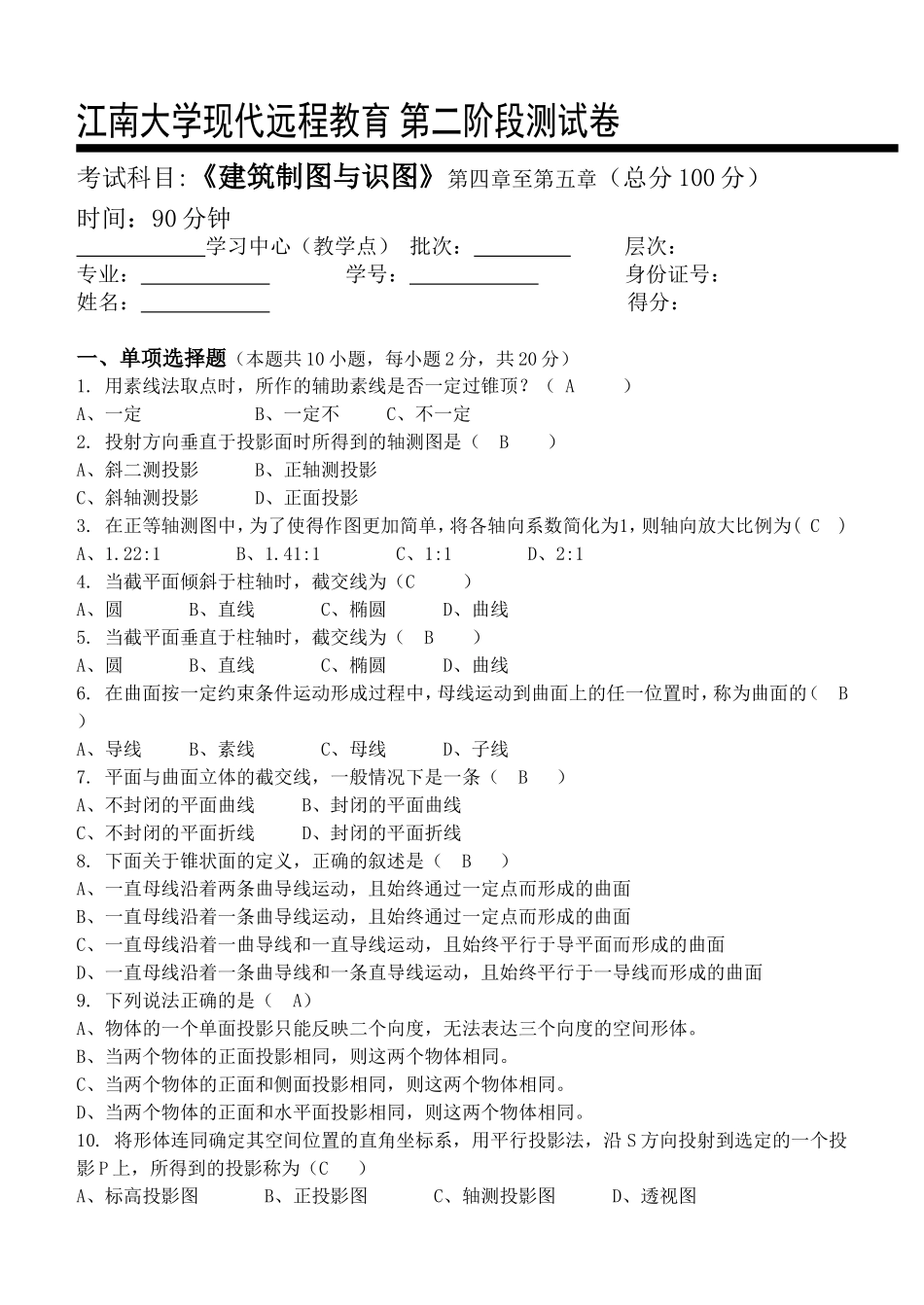

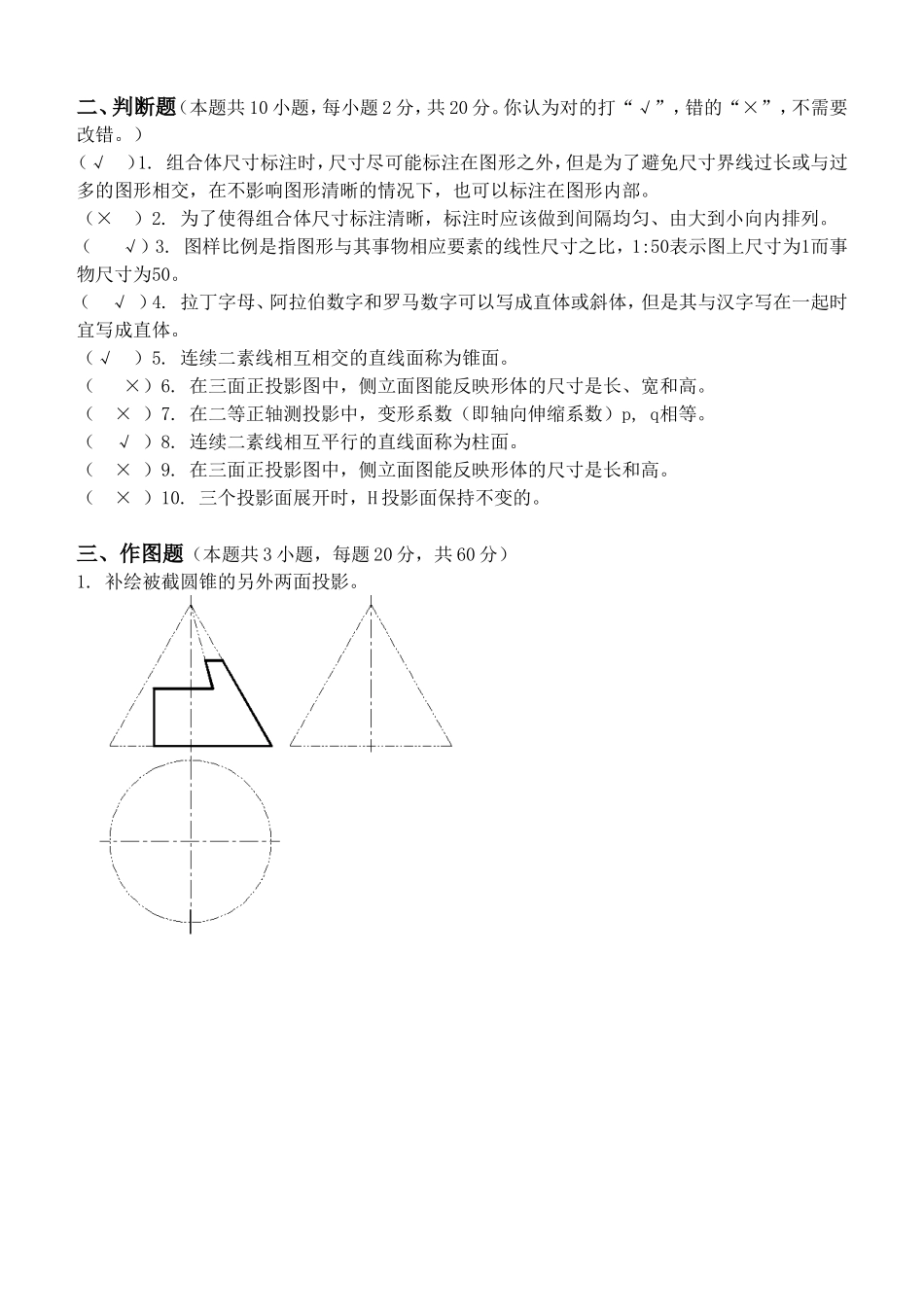

江南大学现代远程教育第二阶段测试卷考试科目:《建筑制图与识图》第四章至第五章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1.用素线法取点时，所作的辅助素线是否一定过锥顶？（A）A、一定B、一定不C、不一定2.投射方向垂直于投影面时所得到的轴测图是（B）A、斜二测投影B、正轴测投影C、斜轴测投影D、正面投影3.在正等轴测图中，为了使得作图更加简单，将各轴向系数简化为1，则轴向放大比例为(C)A、1.22:1B、1.41:1C、1:1D、2:14.当截平面倾斜于柱轴时，截交线为（C）A、圆B、直线C、椭圆D、曲线5.当截平面垂直于柱轴时，截交线为（B）A、圆B、直线C、椭圆D、曲线6.在曲面按一定约束条件运动形成过程中，母线运动到曲面上的任一位置时，称为曲面的（B）A、导线B、素线C、母线D、子线7.平面与曲面立体的截交线，一般情况下是一条（B）A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线8.下面关于锥状面的定义，正确的叙述是（B）A、一直母线沿着两条曲导线运动，且始终通过一定点而形成的曲面B、一直母线沿着一条曲导线运动，且始终通过一定点而形成的曲面C、一直母线沿着一曲导线和一直导线运动，且始终平行于导平面而形成的曲面D、一直母线沿着一条曲导线和一条直导线运动，且始终平行于一导线而形成的曲面9.下列说法正确的是（A）A、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体。B、当两个物体的正面投影相同，则这两个物体相同。C、当两个物体的正面和侧面投影相同，则这两个物体相同。D、当两个物体的正面和水平面投影相同，则这两个物体相同。10.将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S方向投射到选定的一个投影P上，所得到的投影称为（C）A、标高投影图B、正投影图C、轴测投影图D、透视图二、判断题（本题共10小题，每小题2分，共20分。你认为对的打“√”，错的“×”，不需要改错。）（√）1.组合体尺寸标注时，尺寸尽可能标注在图形之外，但是为了避免尺寸界线过长或与过多的图形相交，在不影响图形清晰的情况下，也可以标注在图形内部。（×）2.为了使得组合体尺寸标注清晰，标注时应该做到间隔均匀、由大到小向内排列。（√）3.图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。（√）4.拉丁字母、阿拉伯数字和罗马数字可以写成直体或斜体，但是其与汉字写在一起时宜写成直体。（√）5.连续二素线相互相交的直线面称为锥面。（×）6.在三面正投影图中，侧立面图能反映形体的尺寸是长、宽和高。（×）7.在二等正轴测投影中，变形系数（即轴向伸缩系数）p,q相等。（√）8.连续二素线相互平行的直线面称为柱面。（×）9.在三面正投影图中，侧立面图能反映形体的尺寸是长和高。（×）10.三个投影面展开时，H投影面保持不变的。三、作图题（本题共3小题，每题20分，共60分）1.补绘被截圆锥的另外两面投影。2.补绘形体的H面投影。答案3.补绘组合形体的H面投影.
