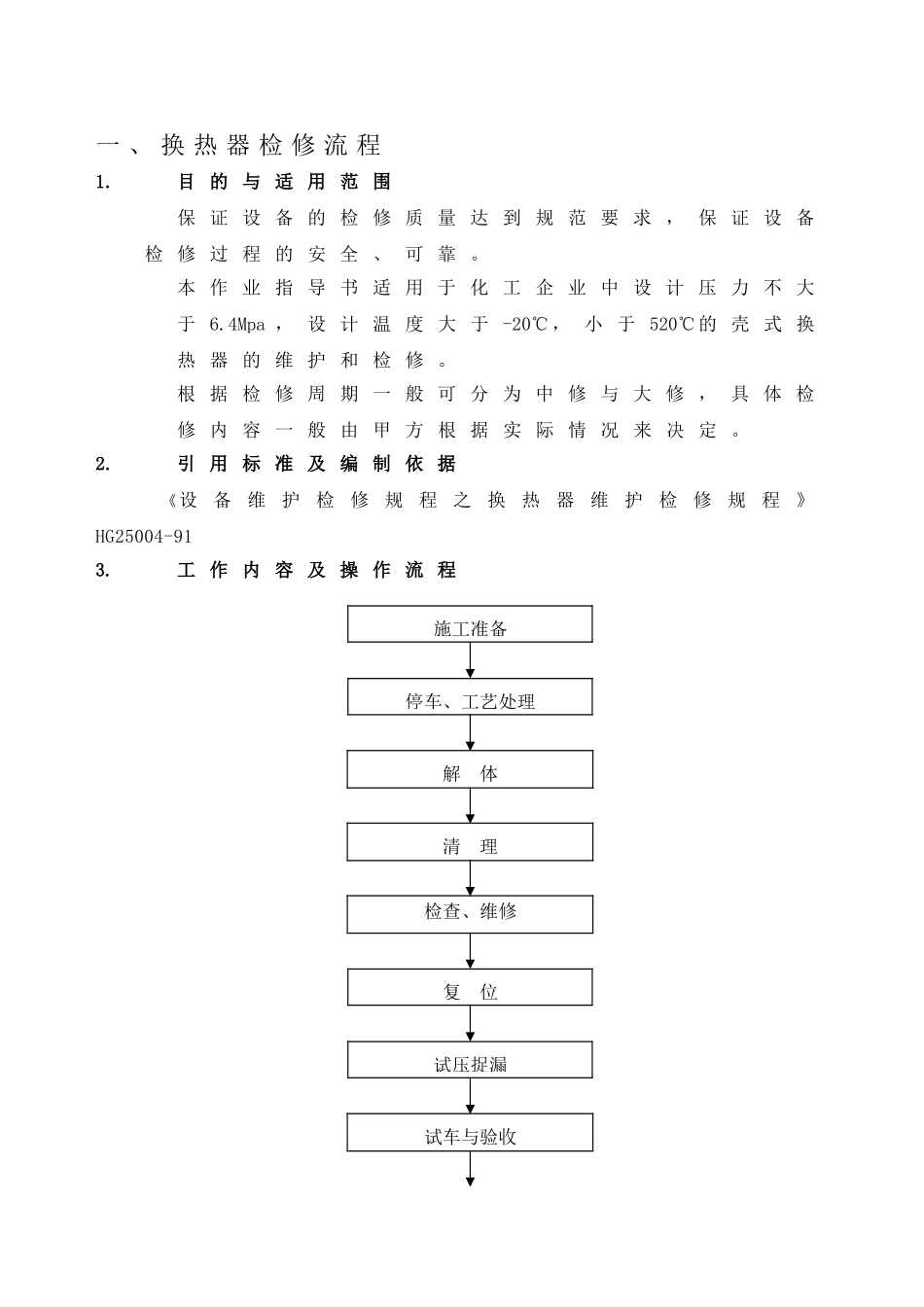

一、换热器检修流程二、换热器检修方案工机具一览表消耗材料一览表三、换热器检修规程一、换热器检修流程1.目的与适用范围保证设备的检修质量达到规范要求，保证设备检修过程的安全、可靠。本作业指导书适用于化工企业中设计压力不大于6.4Mpa，设计温度大于-20℃，小于520℃的壳式换热器的维护和检修。根据检修周期一般可分为中修与大修，具体检修内容一般由甲方根据实际情况来决定。2.引用标准及编制依据《设备维护检修规程之换热器维护检修规程》HG25004-913.工作内容及操作流程施工准备停车、工艺处理复位试压捉漏试车与验收解体清理检查、维修4.操作程序及技术要求4.1施工准备4.1.1主要工机具准备：准备好施工用工机具，检验合格，并运到施工现场。4.1.2技术交底：技术人员应对检修人员进行全面的施工技术交底。4.1.3应在工艺处理完毕,并由业主出具设备开工单后方可进行施工。4.2管壳式换热器检修4.2.1解体a)拆封头：拆封头时应注意避免将密封面损伤。b)抽芯：用手动葫芦或卷扬机缓慢的将管束从壳体中抽出,在抽芯过程中要注意不能损坏换热管。4.2.2对换热器的清理a)密封面的清理、研磨：将旧垫片取下后,用砂纸或非金属硬片之类的工具将铁锈及其他污物清除干净,特别要注意将密封沟槽内的残留密封胶去除干净,不得在密封面留下任何划痕，必要时可用研磨沙进行研磨。b)清扫壳程和管程积存的污垢。c)常见的清理方法机械除垢法：利用各种铲削刷等工具清理，并用压缩空气、高压水和蒸汽等配合清理，当结垢较严重或全部堵死时，可用管式冲水钻（捅管机）冲洗。冲洗法：利用高压水泵打出的水通过调节阀，再经过高压软管通至手枪试喷射枪进行喷射清理清理现场污垢，若在水中混入石英砂效果更好。化学除垢法：可根剧结垢物的化学成份采用酸洗或碱洗，采用化学清洗时必须加入缓蚀剂或用清水冲洗以防止腐蚀设备。4.2.3检查与维修4.2.3.1封头、壳体检查与维修在清理工作结束后，应检查换热器内部构件有无变形断裂松动，防腐层有无变质脱落鼓泡，内部有无腐蚀局部凹陷等，并视情况进行修理要重点检查封头过渡区，焊缝接头区及多次返修的部位。a)常见表面缺陷：腐蚀，磨损，机械性损伤，变形，表面裂纹。b)检查方法彻底清扫表面重点部位使之现出金属原色。在足够的照明条件下，借用放大镜对重点部位仔细检查，若有需要，可使用超声波或射线对壁厚和焊缝进行检测。a)处理方法若无重大缺陷，可不予处理或进行一般性打磨处理即可。若局部有严重腐蚀或凹陷等缺陷则应按照有关焊接工艺规定进行补焊处理。4.2.3.2管束的检查与维修a)列束从管板中拉脱松动而使介质泄漏处理方法：采用补焊、补胀法消除注：同一部位补胀不得超过三次，若胀管无效可换管子或采用焊接法，焊好后对周围列管再胀一次防止热胀冷缩松动。b)换热管穿孔泄漏处理方法：更换新管堵管注：更换新管时应对管板孔进行检查，清理，管板孔内不得有油污，铁锈，刀痕；采用堵管法，堵管总数不得超过管束管子总数的10%，管堵材料的硬度应低于或等于管子的硬度。c)管板如有需要应对拼接的焊缝进行100%射线或超声波探伤4.2.4复位管束、封头复位时，紧固螺栓应对角紧4.2.5试压捉漏（气密性试验）a)按操作压力的1.05倍或根据甲方要求进行试验，用肥皂溶剂检漏，不冒泡为合格b)试验应包括壳程试验与管程试验，浮头式换热器试压前应装设试压环4.3平板式换热器4.3.1换热板的检修a)折卸检查换热板时，用非金属硬片将密封垫片和换热板片分开，切不要损坏换热板片和密封片，并按顺序逐片放好，并做好记录，不得错乱颠倒。b)检查换热板片应无裂纹、划伤、变形等缺陷。c)清理换热板时切忌用钢丝刷，应用非金属硬片去除污垢再用去污粉清洗。4.3.2密封垫片更换a)更换密封垫片时，须将密封面清理干净。b)新的密封垫片材质应符合图纸要求，垫片的四个角孔位置必须正确，粘胶剂要涂均匀，垫片在密封槽内要平整，不得扭转、歪斜或突出。4.3.3组装复位a)安装板片时要严格按原顺序装配，不得错乱颠倒b)夹紧前端压板时，应均匀、对称、交叉拧紧螺母，先紧中部，再拧紧上下的螺母，不允许单边拧紧螺母c)压紧后端压板的四角距离应一样，端压板...
