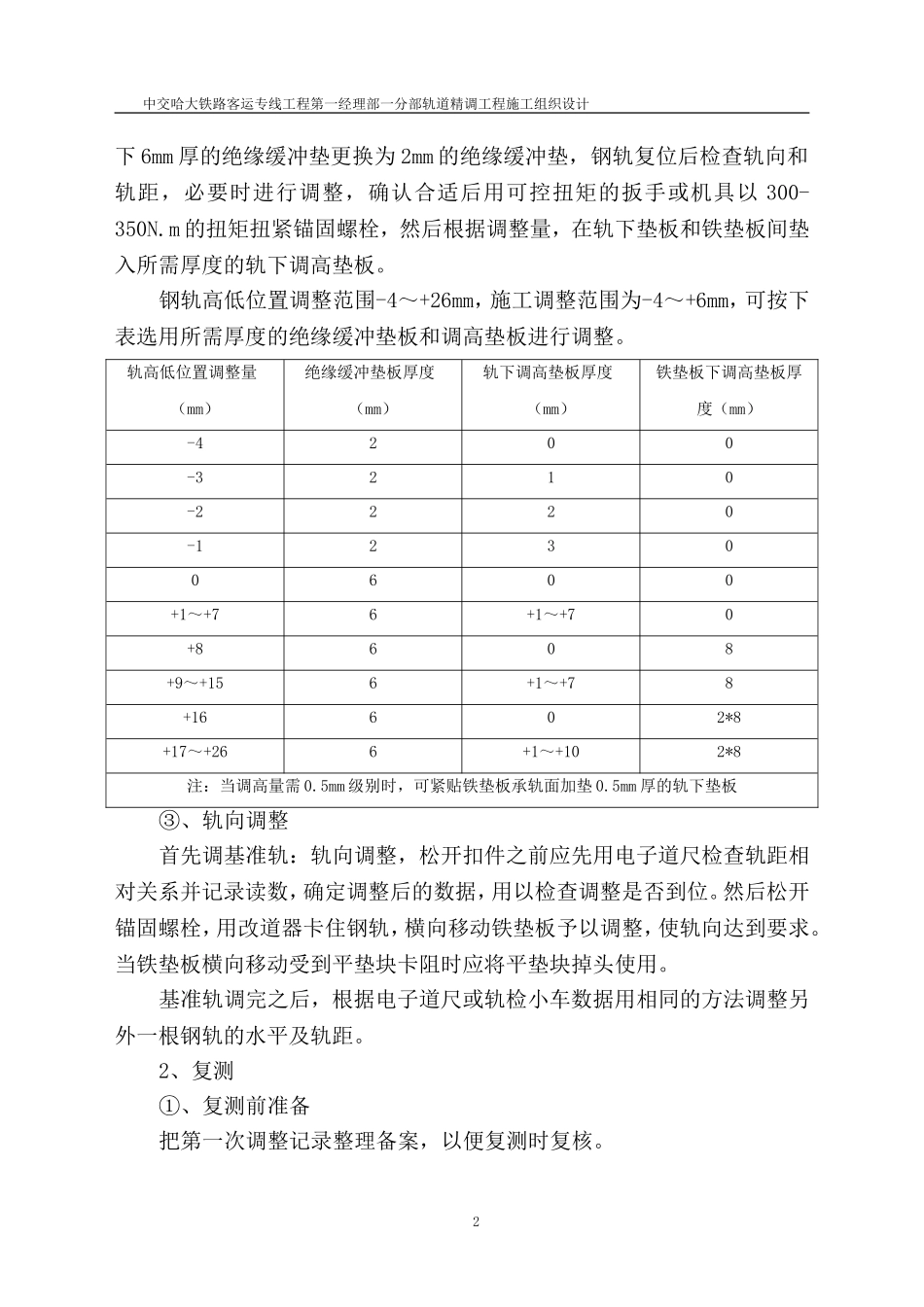

轨道现场精调方法_第2页
2/4

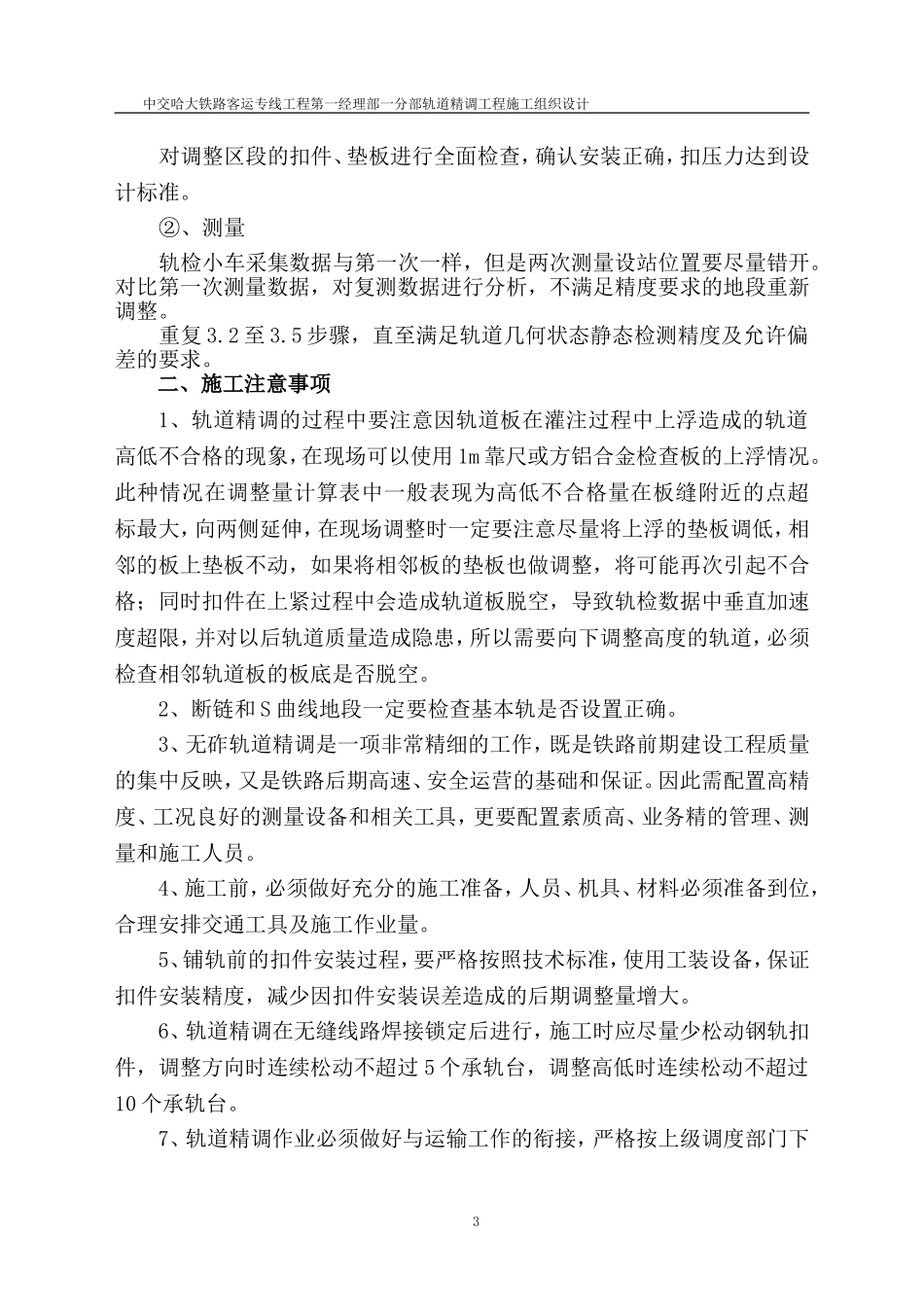

轨道现场精调方法_第3页
3/4
中交哈大铁路客运专线工程第一经理部一分部轨道精调工程施工组织设计轨道现场调整方法一、现场调整首先明确基本轨,然后现场调整对照调整量表,按“先高低、后水平;先方向,后轨距”的原则进行精调施工。每个作业面分为两个调整小组,一组调高程,一组调轨向。1、高程调整根据调整方案和对应的轨枕号首先用石笔在基准轨表面或轨腰处标记调整量。标示要有专人复核。根据现场的标示,把调整件准确无误的摆放在承轨台的两侧。调整件摆放要有专人复核,摆放要整齐,以便于更换。高程调整时,不能同时松开两股钢轨的扣件,应先固定一根钢轨作为参照,松开另外一根。每次松开扣件数量不得连续超过10个扣件。松开扣件之前应先用电子道尺检查轨距、水平相对关系并记录读数确定调整后的数据,用以检查调整是否到位。①、钢轨高低位置正调整时,可采用轨下调高垫板或铁垫板下调高垫板进行。采用轨下调高垫板进行调整时,先松开弹条,取出绝缘块,提升钢轨,在轨下垫板和铁垫板间垫入所需厚度的轨下调高垫板(轨下调高垫板的型号分别为0.5mm、1mm、2mm、5mm、8mm),钢轨落下后再用可控扭矩的扳手或机具扭紧螺母,使弹条安装到位。轨下垫板总厚度不得超过10mm,数量不得超过2块,并把最薄的垫板放在下面,以防止下调高垫板窜出。当调高量需0.5mm级别时,可紧贴铁垫板承轨面加垫0.5mm厚的轨下调高垫板,数量可为3块。采用铁垫板下调高垫板进行调整时,先卸下锚固螺栓,提升钢轨,在铁垫板和绝缘缓冲垫板之间垫入需要厚度的铁垫下调高垫板,钢轨复位后检查轨向和轨距,必要时进行调整,确认合适后用可控扭矩的扳手机具以300-350N.m的扭矩扭紧锚固螺栓,铁垫板下调高垫板总厚度不得超过16mm,数量不得超过2块。②、钢轨高低位置负调整时,应先卸下锚固螺栓,提升钢轨,将铁垫板1中交哈大铁路客运专线工程第一经理部一分部轨道精调工程施工组织设计下6mm厚的绝缘缓冲垫更换为2mm的绝缘缓冲垫,钢轨复位后检查轨向和轨距,必要时进行调整,确认合适后用可控扭矩的扳手或机具以300-350N.m的扭矩扭紧锚固螺栓,然后根据调整量,在轨下垫板和铁垫板间垫入所需厚度的轨下调高垫板。钢轨高低位置调整范围-4~+26mm,施工调整范围为-4~+6mm,可按下表选用所需厚度的绝缘缓冲垫板和调高垫板进行调整。轨高低位置调整量(mm)绝缘缓冲垫板厚度(mm)轨下调高垫板厚度(mm)铁垫板下调高垫板厚度(mm)-4200-3210-2220-12300600+1~+76+1~+70+8608+9~+156+1~+78+16602*8+17~+266+1~+102*8注:当调高量需0.5mm级别时,可紧贴铁垫板承轨面加垫0.5mm厚的轨下垫板③、轨向调整首先调基准轨:轨向调整,松开扣件之前应先用电子道尺检查轨距相对关系并记录读数,确定调整后的数据,用以检查调整是否到位。然后松开锚固螺栓,用改道器卡住钢轨,横向移动铁垫板予以调整,使轨向达到要求。当铁垫板横向移动受到平垫块卡阻时应将平垫块掉头使用。基准轨调完之后,根据电子道尺或轨检小车数据用相同的方法调整另外一根钢轨的水平及轨距。2、复测①、复测前准备把第一次调整记录整理备案,以便复测时复核。2中交哈大铁路客运专线工程第一经理部一分部轨道精调工程施工组织设计对调整区段的扣件、垫板进行全面检查,确认安装正确,扣压力达到设计标准。②、测量轨检小车采集数据与第一次一样,但是两次测量设站位置要尽量错开。对比第一次测量数据,对复测数据进行分析,不满足精度要求的地段重新调整。重复3.2至3.5步骤,直至满足轨道几何状态静态检测精度及允许偏差的要求。二、施工注意事项1、轨道精调的过程中要注意因轨道板在灌注过程中上浮造成的轨道高低不合格的现象,在现场可以使用1m靠尺或方铝合金检查板的上浮情况。此种情况在调整量计算表中一般表现为高低不合格量在板缝附近的点超标最大,向两侧延伸,在现场调整时一定要注意尽量将上浮的垫板调低,相邻的板上垫板不动,如果将相邻板的垫板也做调整,将可能再次引起不合格;同时扣件在上紧过程中会造成轨道板脱空,导致轨检数据中垂直加速度超限,并对以后轨道质量造成隐患,所以需要向下调整高度的轨道,必须检查相邻轨道板的板底是否脱空。2、断链...
