塔桅钢结构施工及验收规程CECS80-96VIP免费

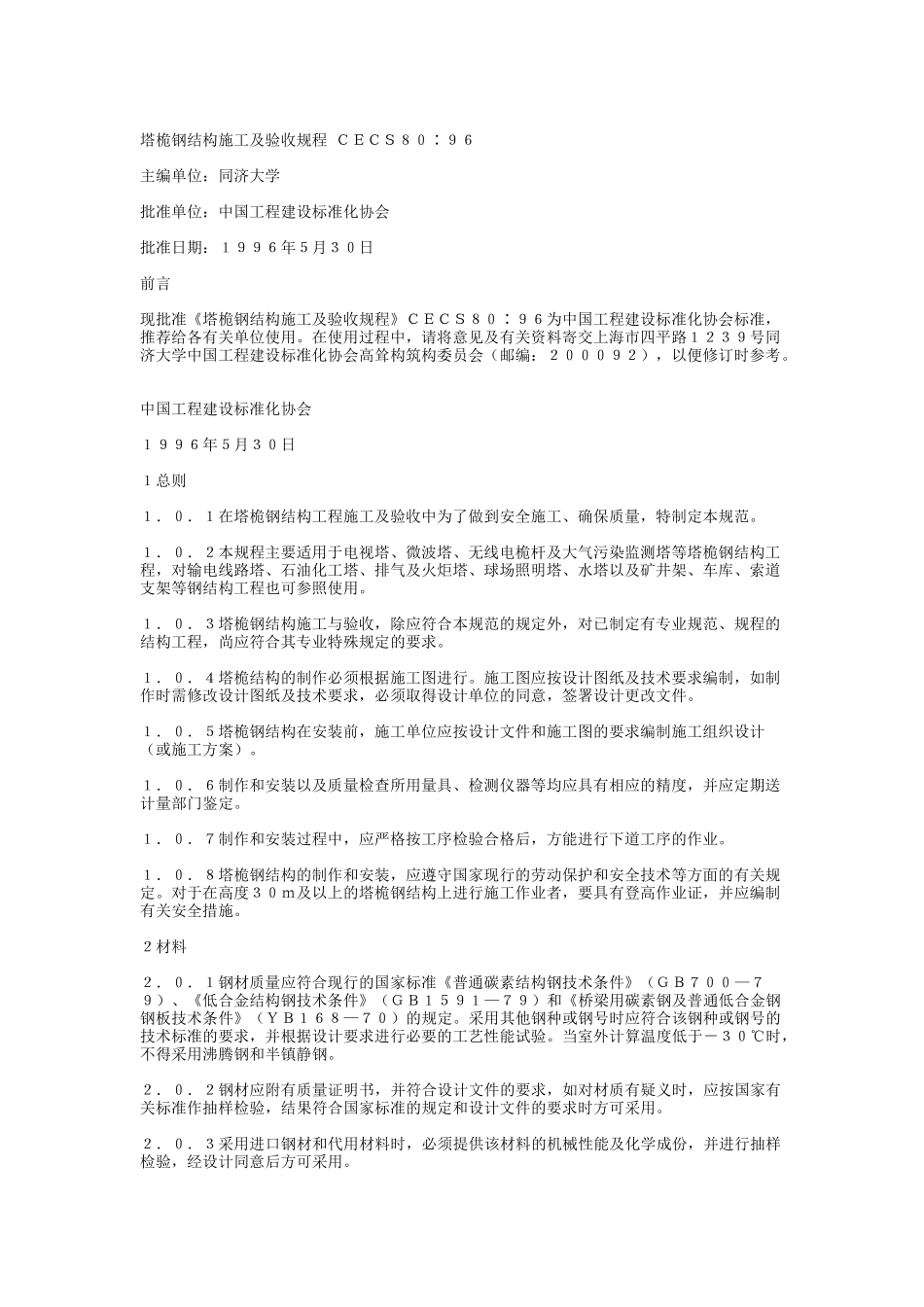

塔桅钢结构施工及验收规程ＣＥＣＳ８０∶９６主编单位：同济大学批准单位：中国工程建设标准化协会批准日期：１９９６年５月３０日前言现批准《塔桅钢结构施工及验收规程》ＣＥＣＳ８０∶９６为中国工程建设标准化协会标准，推荐给各有关单位使用。在使用过程中，请将意见及有关资料寄交上海市四平路１２３９号同济大学中国工程建设标准化协会高耸构筑构委员会（邮编：２０００９２），以便修订时参考。中国工程建设标准化协会１９９６年５月３０日１总则１．０．１在塔桅钢结构工程施工及验收中为了做到安全施工、确保质量，特制定本规范。１．０．２本规程主要适用于电视塔、微波塔、无线电桅杆及大气污染监测塔等塔桅钢结构工程，对输电线路塔、石油化工塔、排气及火炬塔、球场照明塔、水塔以及矿井架、车库、索道支架等钢结构工程也可参照使用。１．０．３塔桅钢结构施工与验收，除应符合本规范的规定外，对已制定有专业规范、规程的结构工程，尚应符合其专业特殊规定的要求。１．０．４塔桅结构的制作必须根据施工图进行。施工图应按设计图纸及技术要求编制，如制作时需修改设计图纸及技术要求，必须取得设计单位的同意，签署设计更改文件。１．０．５塔桅钢结构在安装前，施工单位应按设计文件和施工图的要求编制施工组织设计（或施工方案）。１．０．６制作和安装以及质量检查所用量具、检测仪器等均应具有相应的精度，并应定期送计量部门鉴定。１．０．７制作和安装过程中，应严格按工序检验合格后，方能进行下道工序的作业。１．０．８塔桅钢结构的制作和安装，应遵守国家现行的劳动保护和安全技术等方面的有关规定。对于在高度３０ｍ及以上的塔桅钢结构上进行施工作业者，要具有登高作业证，并应编制有关安全措施。２材料２．０．１钢材质量应符合现行的国家标准《普通碳素结构钢技术条件》（ＧＢ７００—７９）、《低合金结构钢技术条件》（ＧＢ１５９１—７９）和《桥梁用碳素钢及普通低合金钢钢板技术条件》（ＹＢ１６８—７０）的规定。采用其他钢种或钢号时应符合该钢种或钢号的技术标准的要求，并根据设计要求进行必要的工艺性能试验。当室外计算温度低于－３０℃时，不得采用沸腾钢和半镇静钢。２．０．２钢材应附有质量证明书，并符合设计文件的要求，如对材质有疑义时，应按国家有关标准作抽样检验，结果符合国家标准的规定和设计文件的要求时方可采用。２．０．３采用进口钢材和代用材料时，必须提供该材料的机械性能及化学成份，并进行抽样检验，经设计同意后方可采用。２．０．４钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半；断口处如有分层或裂缝缺陷等，应会同有关单位研究处理。２．０．５连接材料（焊条、焊丝、焊剂及各种用于制作螺栓和铆钉的材料等）和镀敷材料（热浸锌、热喷涂锌、铝和无机富锌涂料等）以及涂料（底漆及面漆）均应附有符合国家现行标准的质量证明书，并符合设计文件的要求。２．０．６严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已溶烧过的焊剂以及有锈蚀、裂纹、碰伤或混批的高强度螺栓。２．０．７用于加工螺栓的材料，如３５号、４５号、４０硼等除材料本身应符合有关规定之外，其制成品的性能质量应符合设计文件的要求。２．０．８桅杆所用的钢丝绳、钢铰线等材料、性能质量也应符合有关规定及设计文件的要求。３塔桅钢结构的制作３．１放样、号料和切割３．１．１放样和号料，应根据工艺要求预留焊接收缩量及加工余量。对钢管塔桅的斜交钢管端部，应分别对内外壁按剖口要求放样和号料。３．１．２样板的尺寸及样板上任意两孔的孔距允许偏差±０．５ｍｍ；孔中心偏离允许±０．５ｍｍ。３．１．３零件直接号料时，长度和宽度的偏差不应大于１．０ｍｍ；孔的位置允许偏差同第３．１．２。３．１．４管形腹杆号料时，两端相贯线断面沿周向的相对扭转不应大于２．０ｍｍ。３．１．５弯曲零件的孔眼划线，应在零件弯曲加工完成，经检查合格后进行。３．１．６零件的切割线和号料线的允许偏差应符合下列规定：手工切割±２．０ｍｍ；自动、半自动切割±１．５ｍｍ；精密切割±１．０ｍｍ。当有特殊配合要求时...
