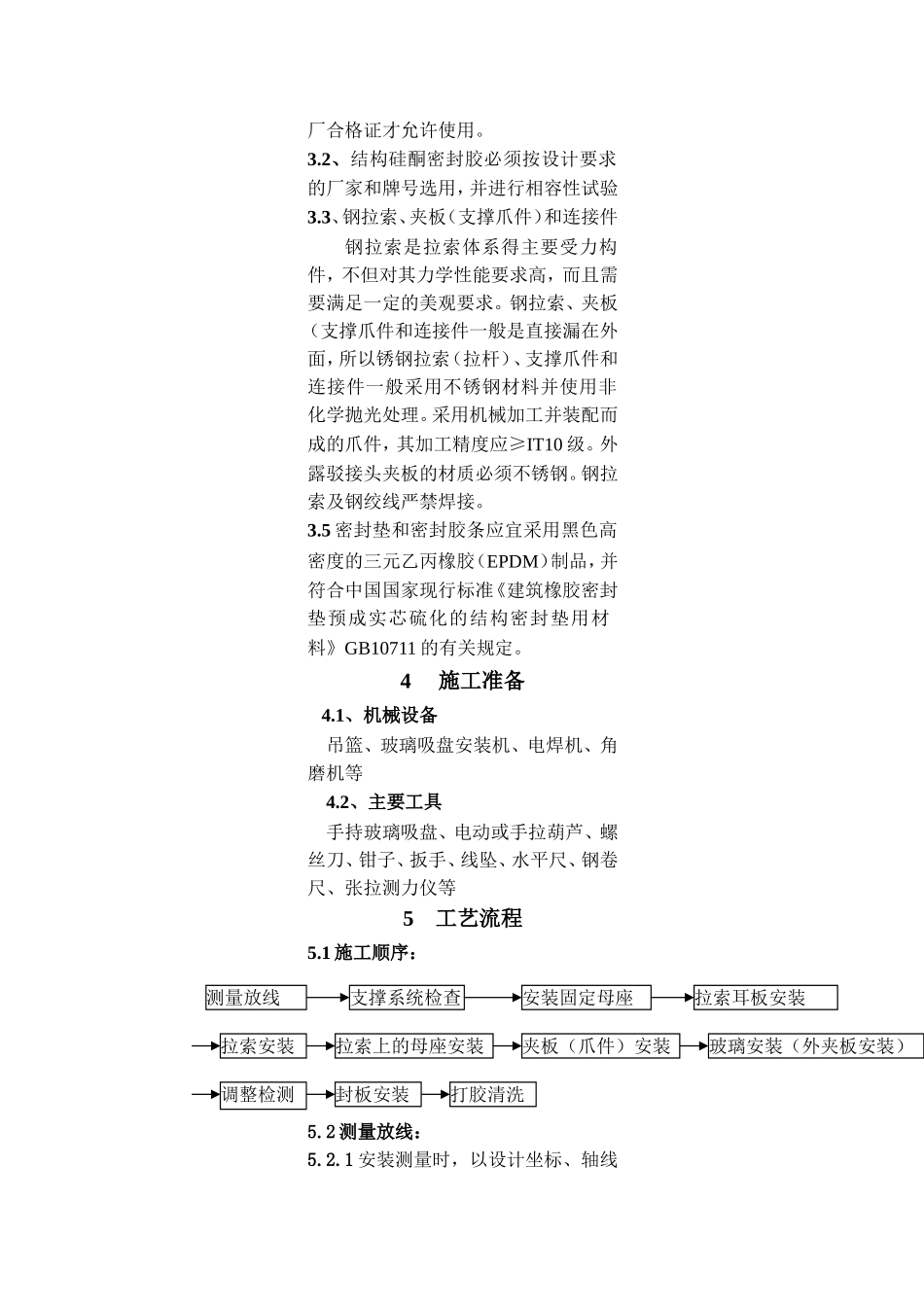

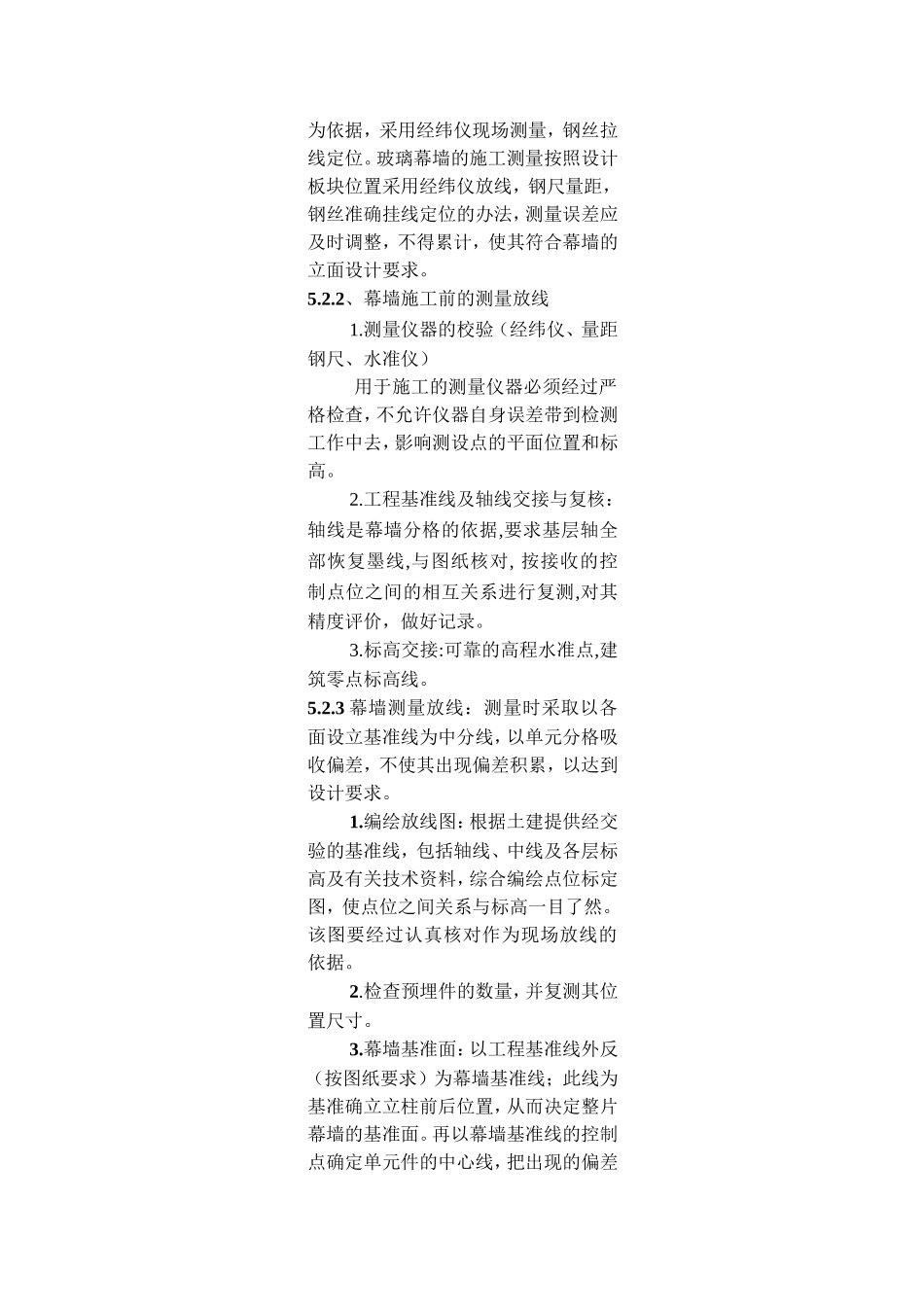

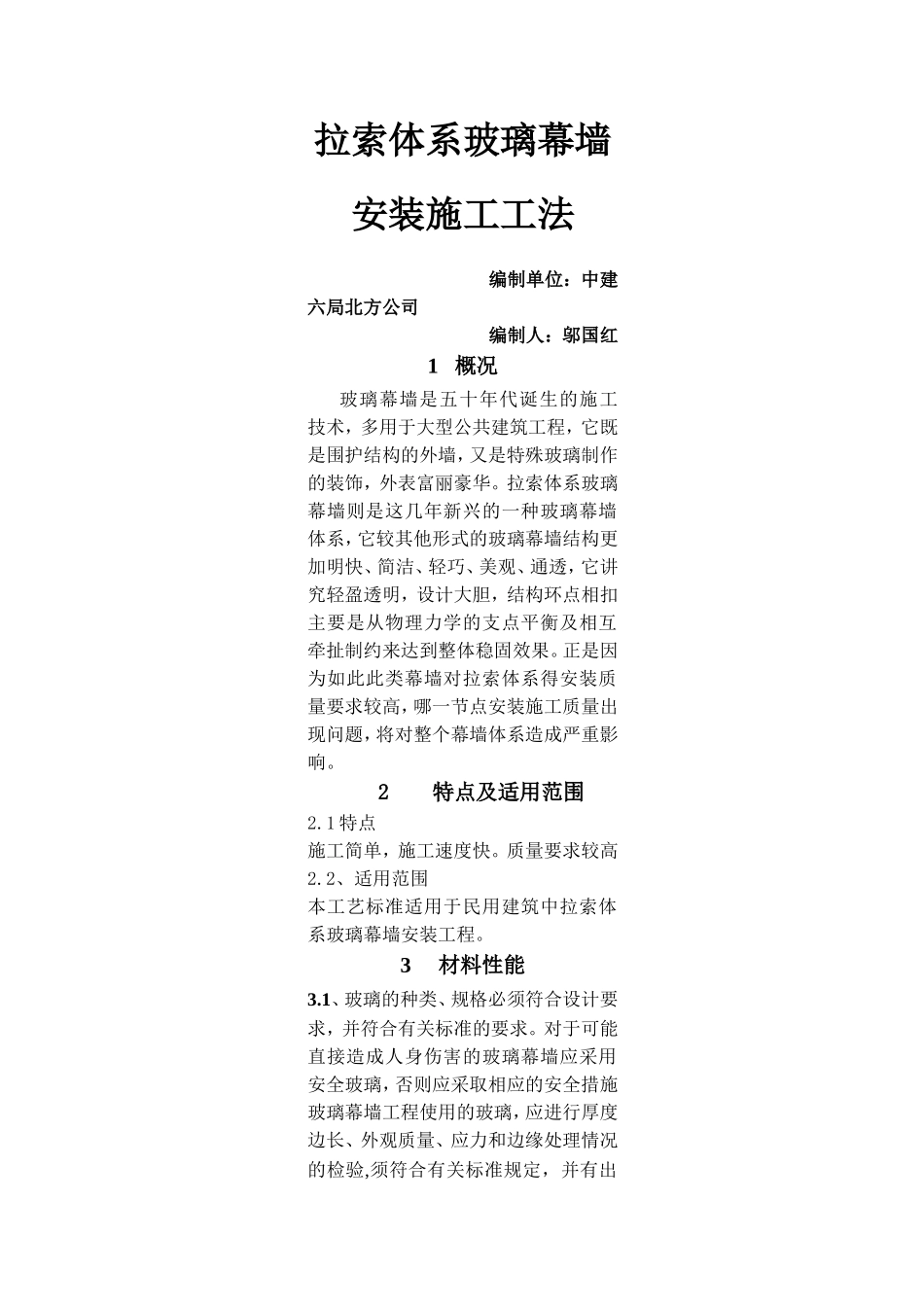

拉索体系玻璃幕墙安装施工工法编制单位：中建六局北方公司编制人：邬国红1概况玻璃幕墙是五十年代诞生的施工技术，多用于大型公共建筑工程，它既是围护结构的外墙，又是特殊玻璃制作的装饰，外表富丽豪华。拉索体系玻璃幕墙则是这几年新兴的一种玻璃幕墙体系，它较其他形式的玻璃幕墙结构更加明快、简洁、轻巧、美观、通透，它讲究轻盈透明，设计大胆，结构环点相扣主要是从物理力学的支点平衡及相互牵扯制约来达到整体稳固效果。正是因为如此此类幕墙对拉索体系得安装质量要求较高，哪一节点安装施工质量出现问题，将对整个幕墙体系造成严重影响。2特点及适用范围2.1特点施工简单，施工速度快。质量要求较高2.2、适用范围本工艺标准适用于民用建筑中拉索体系玻璃幕墙安装工程。3材料性能3.1、玻璃的种类、规格必须符合设计要求，并符合有关标准的要求。对于可能直接造成人身伤害的玻璃幕墙应采用安全玻璃，否则应采取相应的安全措施玻璃幕墙工程使用的玻璃，应进行厚度边长、外观质量、应力和边缘处理情况的检验,须符合有关标准规定，并有出厂合格证才允许使用。3.2、结构硅酮密封胶必须按设计要求的厂家和牌号选用，并进行相容性试验3.3、钢拉索、夹板（支撑爪件）和连接件钢拉索是拉索体系得主要受力构件，不但对其力学性能要求高，而且需要满足一定的美观要求。钢拉索、夹板（支撑爪件和连接件一般是直接漏在外面，所以锈钢拉索（拉杆）、支撑爪件和连接件一般采用不锈钢材料并使用非化学抛光处理。采用机械加工并装配而成的爪件，其加工精度应≥IT10级。外露驳接头夹板的材质必须不锈钢。钢拉索及钢绞线严禁焊接。3.5密封垫和密封胶条应宜采用黑色高密度的三元乙丙橡胶（EPDM）制品，并符合中国国家现行标准《建筑橡胶密封垫预成实芯硫化的结构密封垫用材料》GB10711的有关规定。4施工准备4.1、机械设备吊篮、玻璃吸盘安装机、电焊机、角磨机等4.2、主要工具手持玻璃吸盘、电动或手拉葫芦、螺丝刀、钳子、扳手、线坠、水平尺、钢卷尺、张拉测力仪等5工艺流程5.1施工顺序：5.2测量放线：5.2.1安装测量时，以设计坐标、轴线测量放线支撑系统检查安装固定母座拉索安装拉索上的母座安装夹板（爪件）安装拉索耳板安装玻璃安装（外夹板安装）调整检测封板安装打胶清洗为依据，采用经纬仪现场测量，钢丝拉线定位。玻璃幕墙的施工测量按照设计板块位置采用经纬仪放线，钢尺量距，钢丝准确挂线定位的办法，测量误差应及时调整，不得累计，使其符合幕墙的立面设计要求。5.2.2、幕墙施工前的测量放线1.测量仪器的校验（经纬仪、量距钢尺、水准仪）用于施工的测量仪器必须经过严格检查，不允许仪器自身误差带到检测工作中去，影响测设点的平面位置和标高。2.工程基准线及轴线交接与复核：轴线是幕墙分格的依据,要求基层轴全部恢复墨线,与图纸核对,按接收的控制点位之间的相互关系进行复测,对其精度评价，做好记录。3.标高交接:可靠的高程水准点,建筑零点标高线。5.2.3幕墙测量放线：测量时采取以各面设立基准线为中分线，以单元分格吸收偏差，不使其出现偏差积累，以达到设计要求。1.编绘放线图：根据土建提供经交验的基准线，包括轴线、中线及各层标高及有关技术资料，综合编绘点位标定图，使点位之间关系与标高一目了然。该图要经过认真核对作为现场放线的依据。2.检查预埋件的数量，并复测其位置尺寸。3.幕墙基准面：以工程基准线外反（按图纸要求）为幕墙基准线；此线为基准确立立柱前后位置，从而决定整片幕墙的基准面。再以幕墙基准线的控制点确定单元件的中心线，把出现的偏差进行分配，将正确数值作为加工、安装玻璃的依据。4.标高测量依据交接的标高向各层测引统一的精确标高线，据此测划出单元件在预埋件的标高线，作为单元件安装的依据。5.用经纬仪向上测引数条垂线，以确定幕墙转角部位和立面尺寸。根据轴线和中线确定每单元件的中线。6.测量完成后将轴线和标高线弹在楼层上或里面墙体上。无附着处采用钢丝拉线，钢丝采用Ф1.5mm，钢丝固定支架采用5×50角钢制成，角钢一端钻有Ф1.6～Ф1.8孔眼，所有角钢上孔眼自下而上用铅垂仪十字线中心定位，确保所有孔眼处于垂直状态，而...
