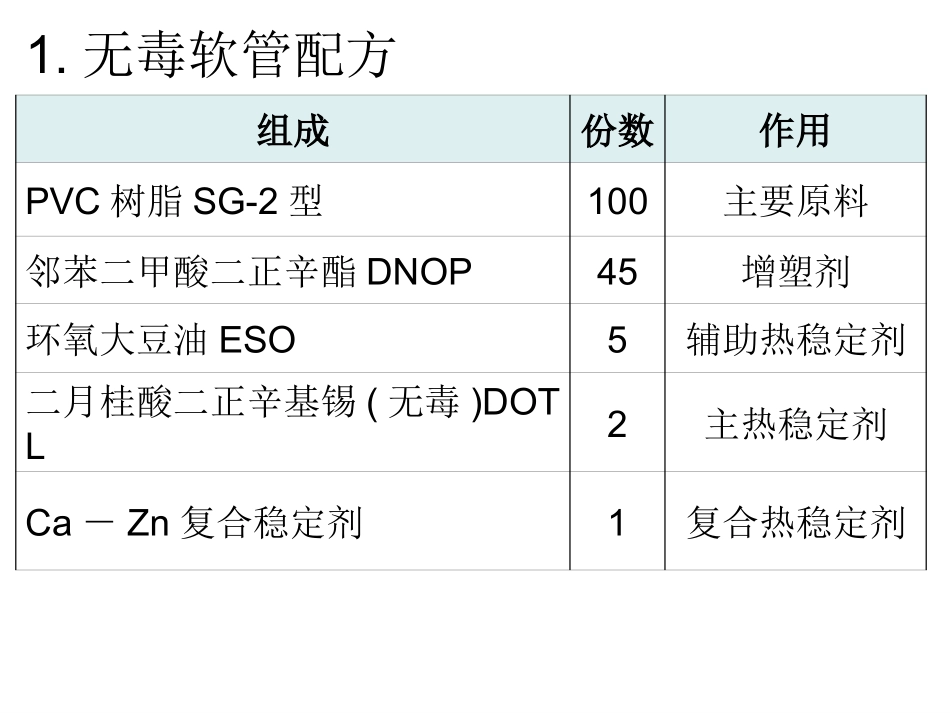

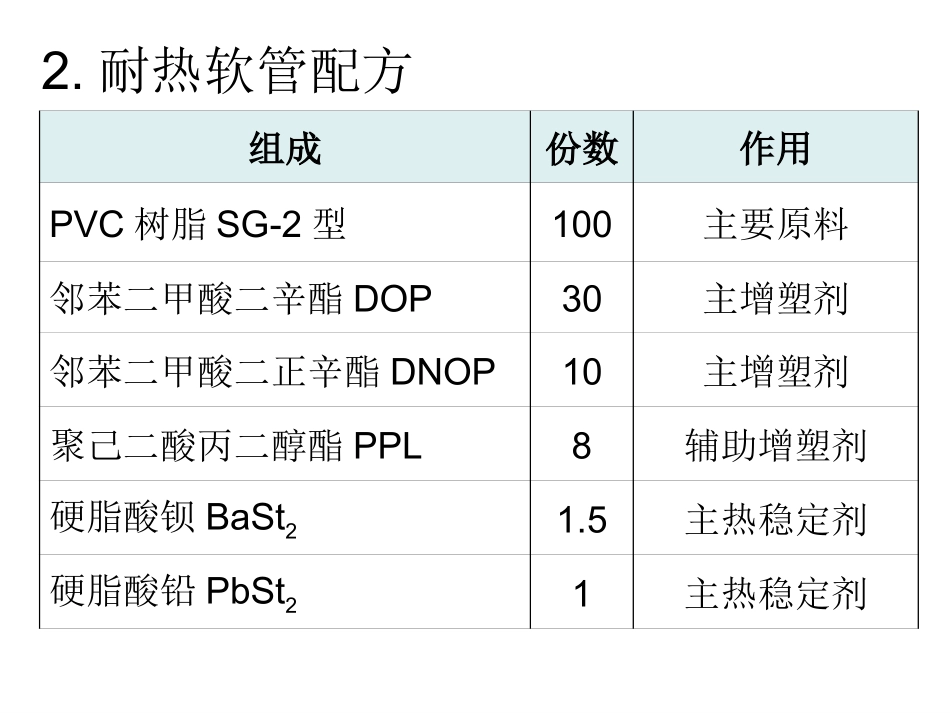

软质PVC管的配方高分子121班组成份数作用PVC树脂SG-2型100主要原料邻苯二甲酸二正辛酯DNOP45增塑剂环氧大豆油ESO5辅助热稳定剂二月桂酸二正辛基锡(无毒)DOTL2主热稳定剂Ca－Zn复合稳定剂1复合热稳定剂1.无毒软管配方组成份数作用PVC树脂SG-2型100主要原料邻苯二甲酸二辛酯DOP30主增塑剂邻苯二甲酸二正辛酯DNOP10主增塑剂聚己二酸丙二醇酯PPL8辅助增塑剂硬脂酸钡BaSt21.5主热稳定剂硬脂酸铅PbSt21主热稳定剂2.耐热软管配方组成12作用PVC树脂SG-2型100100主要原料邻苯二甲酸二辛酯DOP4216主增塑剂邻苯二甲酸二丁酯DBP－16主增塑剂烷基磺酸苯酯M50或T50－13辅助增塑剂癸二酸二辛酯DOS－5辅助增塑剂三碱式硫酸铅TBLS2.53主热稳定剂二碱式亚磷酸铅DBLPP1－主热稳定剂硬脂酸钡BaSt21.51.5主热稳定剂3.电线套管配方组成12作用PVC树脂SG-3型100100主要原料磷酸三甲苯酯4040主增塑剂邻苯二甲酸二辛酯DOP－10主增塑剂己二酸二辛酯DOA10－辅助增塑剂丁腈橡胶NBR－40改性剂?硬脂酸铅PbSt222主热稳定剂硬脂酸钡BaSt211主热稳定剂硬脂酸0.30.3润滑剂4.耐油软管料配方组成12作用PVC树脂SG-3型100100主要原料邻苯二甲酸二辛酯DOP1510主增塑剂邻苯二甲酸二丁酯DBP1537主增塑剂烷基磺酸苯酯M50或T5015－辅助增塑剂环氧硬脂酸酯7－辅助增塑剂硬脂酸钡BaSt21.81主热稳定剂硬脂酸铅PbSt2－1主热稳定剂硬脂酸镉CdSt20.6－主热稳定剂硬脂酸－0.3润滑剂亚磷酸三苯酯0.31抗氧稳定剂黏土－10无机填料5.液体输送管料配方PVC型号参数悬浮法聚氯乙烯树脂目前型号SG-1：K值77-75平均聚合度/SG-2：K值74-73平均聚合度/SG-3：K值72-71平均聚合度1350-1250SG-4：K值70-69平均聚合度1250-1150SG-5：K值68-66平均聚合度1100-1000SG-6：K值65-63平均聚合度950-850SG-7：K值62-60平均聚合度850-750SG-8：K值59-55平均聚合度750-650丁腈橡胶（NBR）与树脂作用与丁腈橡胶配伍的树脂主要是酚醛树脂和环氧树脂，在密封胶中则主要是酚醛树脂。树脂在胶中的作用主要是改善胶的耐热性、粘接力、刚度和交联基团。而丁腈橡胶则主要提供胶的弹性、耐油性、耐介质和疲劳性能，两者相辅相成，使丁腈密封胶的性能更加完美。在丁腈密封胶中常用的对叔丁酚甲醛树脂（2402酚醛）是一种油溶性酚醛，溶于苯类、乙酸乙酯、环己烷、汽油和植物油，有良好的耐热、耐老化性，它与丁腈橡胶互溶性好，可以任意比例混合。它虽然自身不能硫化丁腈橡胶，但在硫化剂、促进剂存在时可以与丁腈橡胶有硫化作用。PVC稳定剂的选用条件：1.热稳定效能高，并且有良好的光稳定性2.与聚氯乙烯的相溶性好，挥发性小，不升华，不迁移，不冒霜，不易被水、油或溶剂抽出3.具有适当的润滑性，在压延成型时使制品从滚筒剥离，不结垢4.不与其它助剂反应，不被硫或铜污染5.不降低制品的电性能及印刷性、高频焊接性和黏合性等二次加工性能6.无毒、无臭、不污染，可以制得透明制品7.加工使用方便，价格低廉PVC加工过程的不稳定因素•大分子结构的不稳定分支结构单元上的叔氯（β氯）、富氯基团、不饱和端基和烯丙基氯，是不稳定的结构单元。在热力作用下，这些不稳定结构单元上的氯原子以自由基（Cl•）的形式脱下来，Cl•很活泼（能量高）。脱下Cl•的碳也变成活泼的自由基，它势必夺取邻位碳原子上的一个氢原子，在大分子上形成一个双键，而Cl•和H•结合生成HCl分子。•机械剪切作用的降解过程在机械的强力剪切作用下，PVC大分子会断裂成两个不稳定的活性自由基。•光氧化过程在紫外光和氧参与下，PVC大分子会发生一系列复杂反应，生成可发生连锁反应的自由基，导致PVC大分子降解。•热氧化过程PVC大分子被氧化生成氢过氧化物（VC－O－O－H），该氢过氧化物在适当条件下分解生成活性自由基。稳定机理•自由基稳定•变价元素稳定•自由基给予体的稳定•润滑稳定•螯合型金属皂的稳定•配位络合稳定
