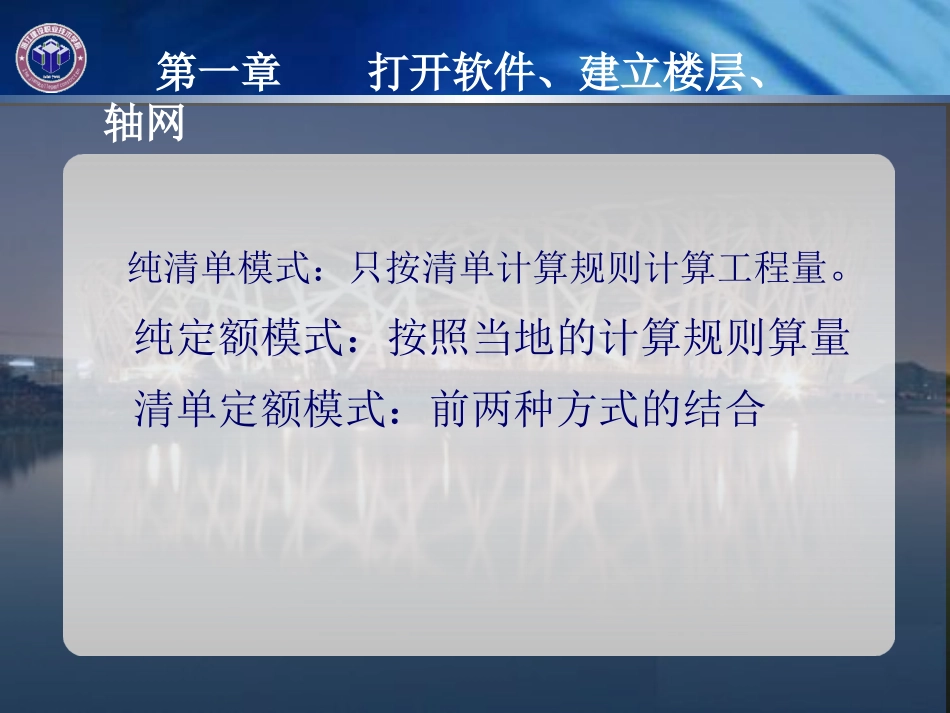

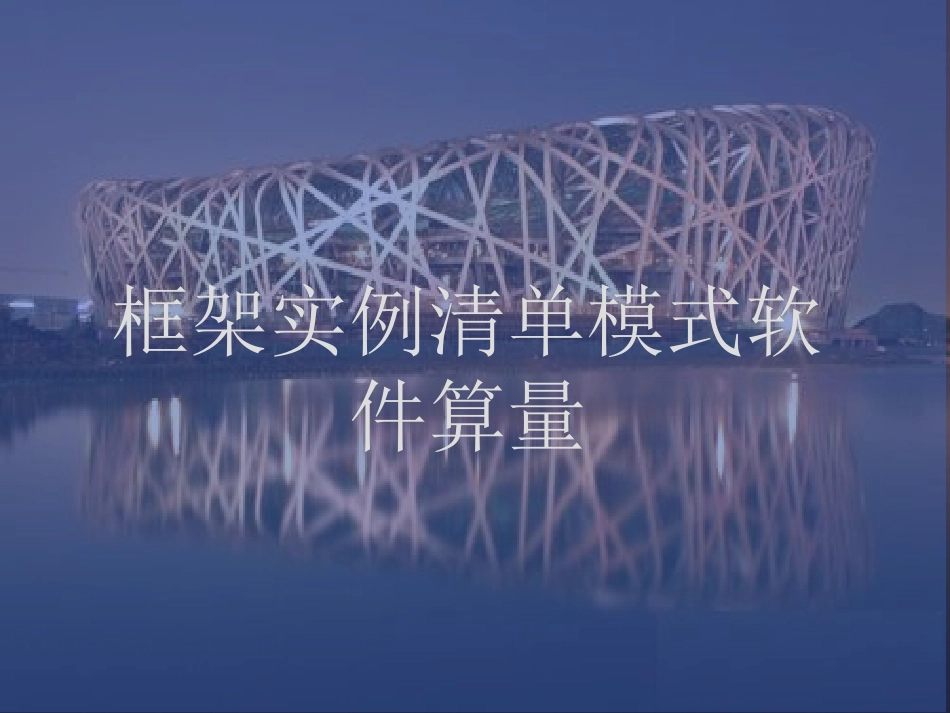

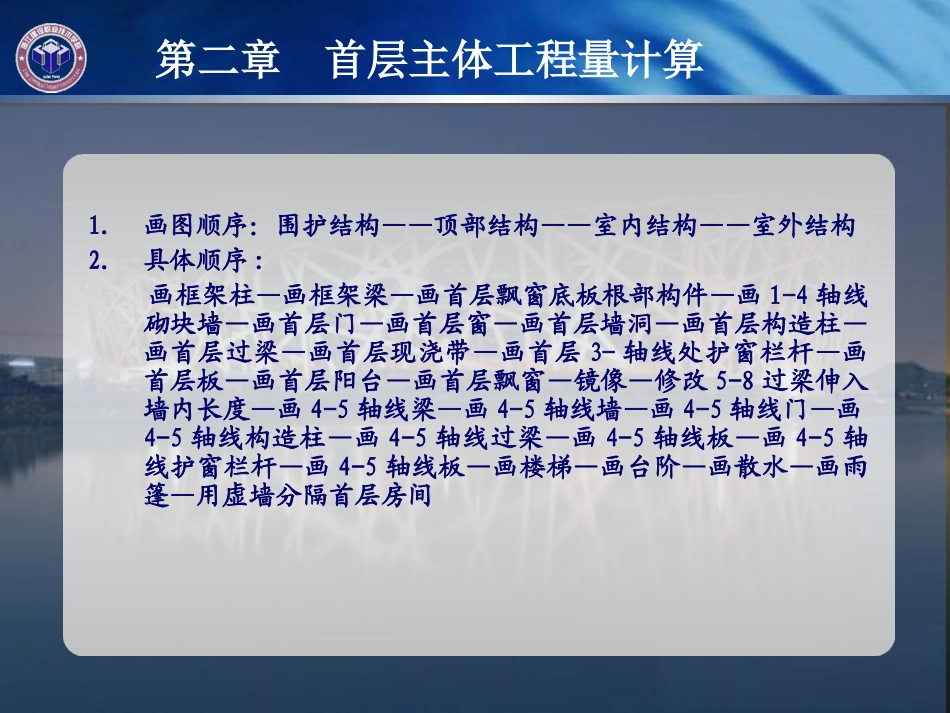

框架实例清单模式软件算量纯清单模式：只按清单计算规则计算工程量。纯定额模式：按照当地的计算规则算量清单定额模式：前两种方式的结合第一章打开软件、建立楼层、轴网1.画图顺序：围护结构——顶部结构——室内结构——室外结构2.具体顺序:画框架柱—画框架梁—画首层飘窗底板根部构件—画1-4轴线砌块墙—画首层门—画首层窗—画首层墙洞—画首层构造柱—画首层过梁—画首层现浇带—画首层3-轴线处护窗栏杆—画首层板—画首层阳台—画首层飘窗—镜像—修改5-8过梁伸入墙内长度—画4-5轴线梁—画4-5轴线墙—画4-5轴线门—画4-5轴线构造柱—画4-5轴线过梁—画4-5轴线板—画4-5轴线护窗栏杆—画4-5轴线板—画楼梯—画台阶—画散水—画雨篷—用虚墙分隔首层房间第二章首层主体工程量计算第一节、画框架柱1、步骤：新建—定义—套做法—绘制2、双击“kz1”—进入“做法”编辑框—单击“添加清单”—“查询匹配清单”—双击编码“010402001”—单击“查询措施”—双击编号为“1.1”的措施项目—人为填写项目名称中的构件信息—单击“项目特征”按钮—根据图纸填写相应的特征描述。3.其他柱子可以直接复制“kz1”。4、点画法（kz1-kz4），kz5-kz6偏移画法；5、汇总计算—查看图元工程量第二节、画框架梁1、步骤：新建—定义—套做法—绘制2、双击“kL1”—进入“做法”编辑框—单击“添加清单”—“查询匹配清单”—双击编码“010405001”—单击“查询措施”—双击编号为“1.1”的措施项目—人为填写项目名称中的构件信息—单击“项目特征”按钮—根据图纸填写相应的特征描述。3.其他梁可以直接复制“kL1”。4、直线画法—单对齐—各梁头之间未相交到梁的中心线：取消柱子显示，延伸梁；5、汇总计算—查看图元工程量—做法工程量1、见“结施08中1-1详图”可知该构件的截面尺寸为250*700，在梁里定义该构件。（类别：非框架梁；起点、终点顶标高：层底标高+0.7）2、做法：010407001,1.13、绘制：先画辅助轴线—直线绘制—单对齐4、汇总计算—批量选择构件图元—勾选“只显示当前构件类型”—查看图元工程量—做法工程量。5、首层飘窗顶板根部砼构件的画法同上，（类别：非框架梁；起点、终点顶标高：层顶标高-0.5）第三节画首层飘窗底板根部构件1.Q250墙的属性：同定额做法2.Q250墙的做法：010304001项目特征：墙体厚度200；砌块品种：陶粒砌块；砂浆强度等级3.Q200内墙的属性、做法同上4.绘制：因为1轴线和A轴线的墙没有相交，所以需要先打两条辅轴来确定端点；—直线画—单对齐—延伸使墙相交到墙中心线—删除辅助轴线第四节画1-4轴线砌块墙1.属性：框厚（0），编码020401004，项目特征：门类型（木质夹板门），框截面尺寸（1000*2100），油漆：底油一遍，调和漆两遍，门锁：把，运输：5km内，不考虑运距，含后塞口绘制：点画法—单击“tab”键两次，可以更改软件中门的位置第五节画首层门属性：C0924，离地高度：700做法：020406007、020409003窗项目特征：窗类型：塑钢窗，洞口尺寸：900*2400，运输，含后塞口窗台板项目特征：窗台板材质：大理石，窗台板宽度：200用同样方法定义其他窗绘制：点画法，具体同门第六节画首层窗第七节画首层墙洞属性：D3024编码：020409003绘制：同门1.属性：GZ-250*250；马牙槎宽度：1002.编码：010402001；1.13.项目特征：截面尺寸；砼强度等级；砼要求：预拌砼4.绘制：见图结施1，可知构造柱分别在飘窗的两侧、C2424的两侧、阳台洞口处。5.在门窗洞口布置构造柱：智能布置—单击“门窗洞口”—单击画好的C2424——单击右键6.画阳台洞口处：点画法—单对齐第八节画首层构造柱1.绘制：智能布置GL120、GL180：按门窗洞口宽度布置2.修改A轴线的过梁尺寸：工具—单击“显示线性图元方向”选中A轴线右侧过梁—修改属性“终点伸入墙内长度为175”第九节画首层过梁根据结施01结构设计总说明绘制。1.新建圈梁：QL250*180，起点、终点顶标高：层底标高+0.72.010403004,1.13.项目特征：梁截面；砼强度等级；砼要求4.绘制：智能布置—墙中心线—单击“批量选择”—单击“Q250”—单击确定—汇总查看第十节画首层现浇带1、属性：自定义—自定义线—新...
