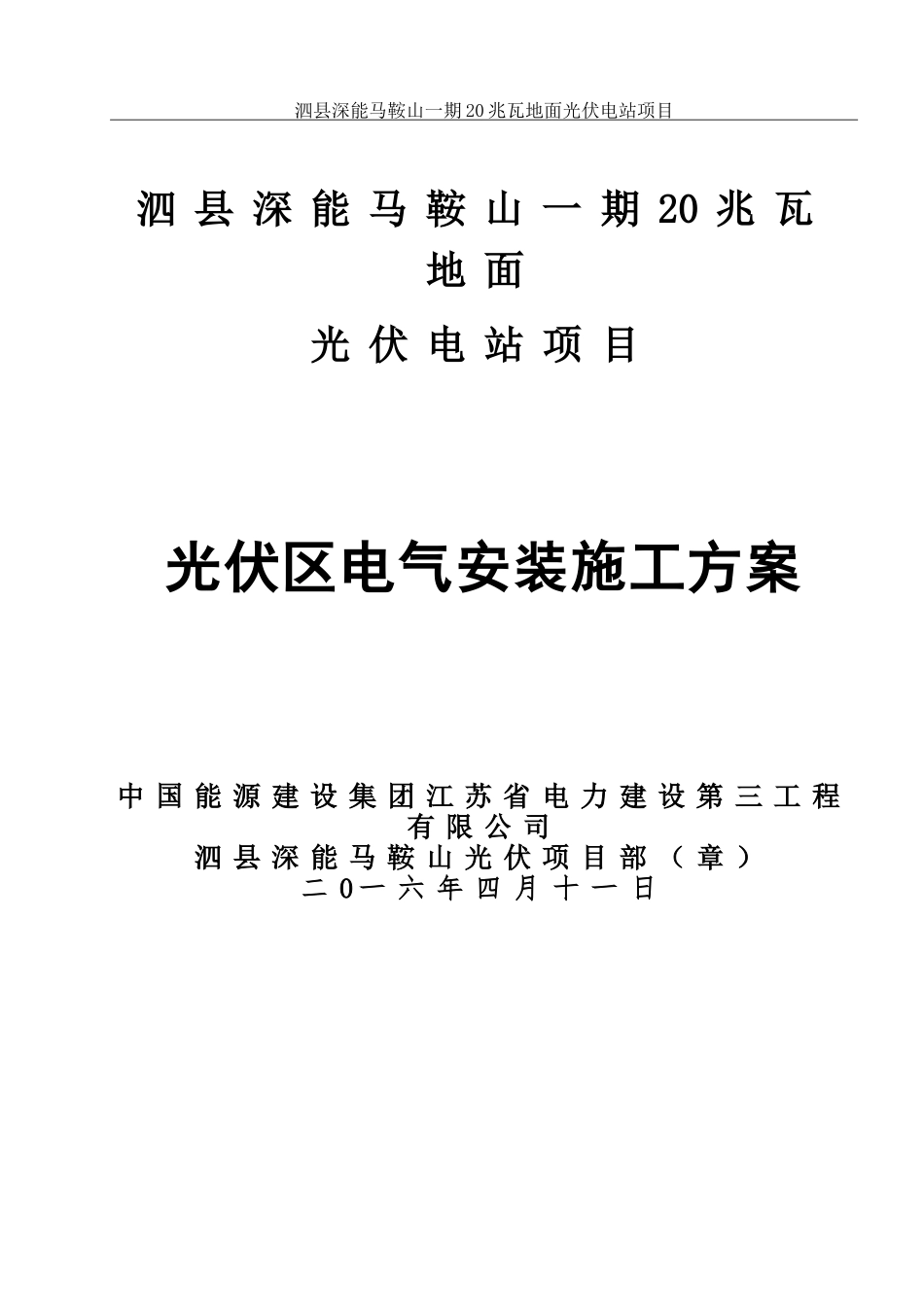

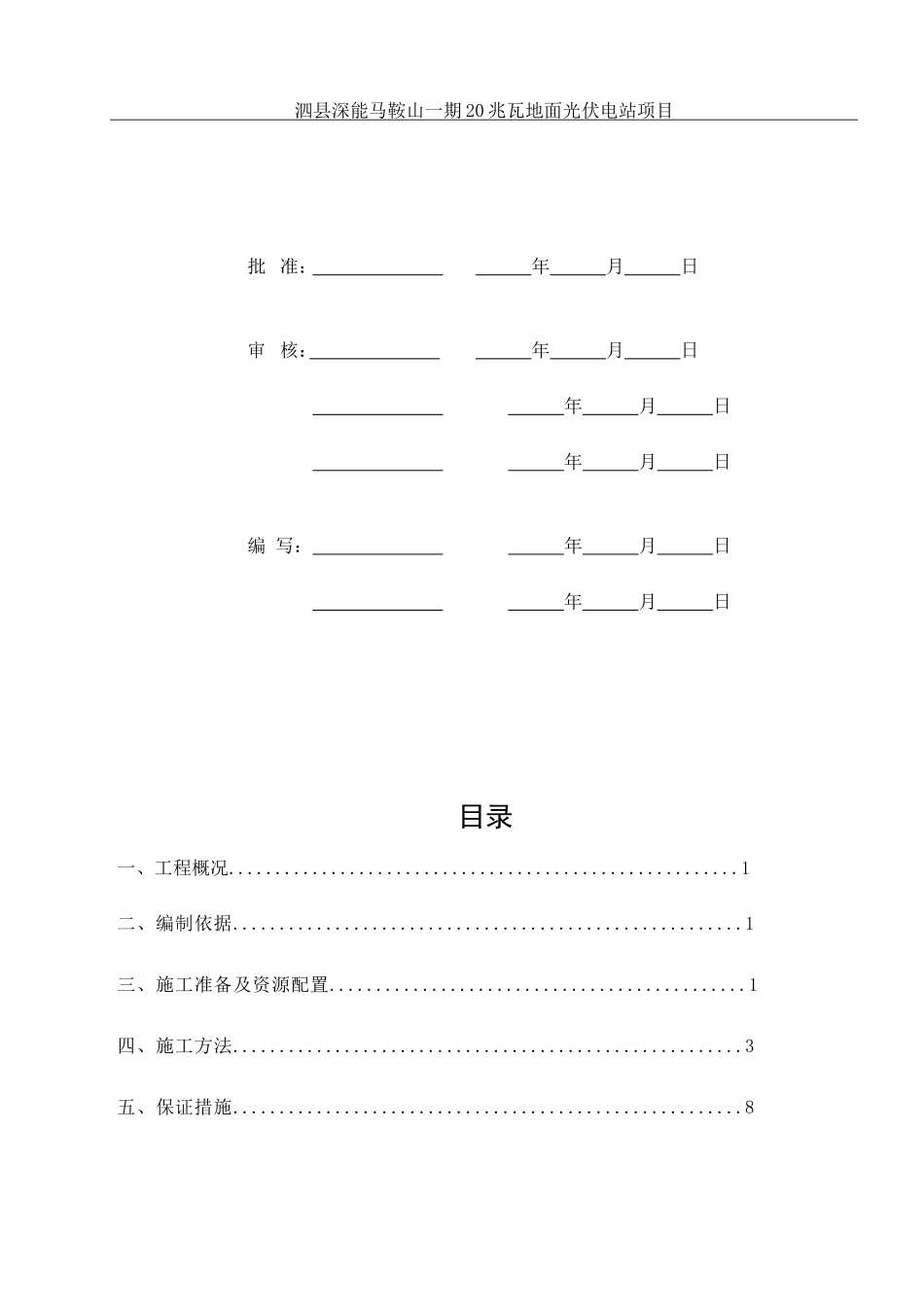

泗县深能马鞍山一期20兆瓦地面光伏电站项目泗县深能马鞍山一期20兆瓦地面光伏电站项目光伏区电气安装施工方案中国能源建设集团江苏省电力建设第三工程有限公司泗县深能马鞍山光伏项目部（章）二0一六年四月十一日泗县深能马鞍山一期20兆瓦地面光伏电站项目批准：年月日审核：年月日年月日年月日编写：年月日年月日目录一、工程概况.......................................................1二、编制依据.......................................................1三、施工准备及资源配置.............................................1四、施工方法.......................................................3五、保证措施.......................................................8泗县深能马鞍山一期20兆瓦地面光伏电站项目六、安全文明施工保证措施...........................................91泗县深能马鞍山一期20兆瓦地面光伏电站项目光伏区电气安装专项施工方案一、工程概况本项目为泗县深能马鞍山一期20兆瓦地面光伏电站项目位于安徽省泗县黑塔镇马鞍山。本项目设计安装容量为20MW，其并网电压为35KV。建设单位：泗县深能能源投资有限公司设计单位：中国电力工程顾问集团中南电力设计院有限公司监理单位：北京国电德胜项目管理有限公司施工单位：南京南化建设有限公司本项目选用设备材料：支架为热镀锌固定式支架，太阳能光伏组件为260W，汇流箱型号为CH-PVH16-Z的16路直流汇流箱，逆变器为2台500KW组装成的集装箱式逆变器和1000KW的变压器。每一子方阵光伏组件为22块。二、编制依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20102、《电气装置安装工程母线装置施工及验收规范》GB50149-20103、《电气装置安装工程质量检验及评定规程》DL/T5161-20024、《电力建设安全工作规程》GB26860-20115、《工程建设标准强制性条文》电力工程部分6、国家电网公司《输变电工程施工工艺手册》变电工程部分7、中南设计院设计图纸三、施工准备及资源配置1、施工人员配备1、电气安装由1个总负责、1个技术负责、1个施工负责、2个起重施工负责、1个安全监察、10名电气安装工、20个力工组成。对施工人员要求以技工和有经验的青工为施工骨干，必须有体检证明能够从事电气施工作业，电气安装必须是专职的并持有有效证件，起重工必须持证上岗并有良好的起重操作指挥水平，施工工作必须服从总负责统一指挥。2、组织相关工种的作业人员，施工前由技术员组织安全、技术交底，2泗县深能马鞍山一期20兆瓦地面光伏电站项目使作业人员熟悉图纸、了解变压器主体及组件结构，明确施工方法、质量标准及安全文明施工要求，按技术措施和各归口部门要求施工。未接受交底人员不得从事相关施工作业。2、施工工器具配备施工用工器具、材料必须齐全、完好，应安全可靠，并由专人进行保管、保证施工。序号名称规格/型号单位数量备注1汽车吊车25吨台12电焊机台13套筒扳手32件套14活动扳手17″19″22″24把45压力表块26经纬仪台17钢卷尺10米把18角尺把19掉线锤只210干湿温度计支211尼龙绳扣8吨根43泗县深能马鞍山一期20兆瓦地面光伏电站项目12棉纱公斤1013白布带卷1014管卡与塑料管子配套只5015管钳60mm把116一字、十字螺丝刀250mm把各217双头呆扳手17*19--32*34把各218水准仪台13、劳动力组织及计划计划由施工班长进行人员组织、工作安排，由技术员对相关环节进行技术把关并指导电气安装工进行工器具检验及对到货的设备进行检查，型号、附件、备品备件符合设计要求；外观无变形、撞痕,铭牌正确。四、施工方法1、汇流箱安装1）汇流箱机械安装注意事项汇流箱的防护等级满足户外安装的要求。但汇流箱是电子设备，因此尽量不要将其放置在潮湿的地方。一般的汇流箱冷却方式为自然冷却，为了保证汇流箱正常运行及使用寿命，尽量不要将其安装在阳光直射或者环境温度过高的区域。请确定汇流箱安装墙面或柱体有足够的强度承受其重量。户外安装的汇流箱，在雨雪天时不得进行开箱操作！箱体的各个进出线孔应堵塞严密,以防小动物进入箱内发生短路。4泗县深能马鞍山一期20兆瓦地面光伏电站...
