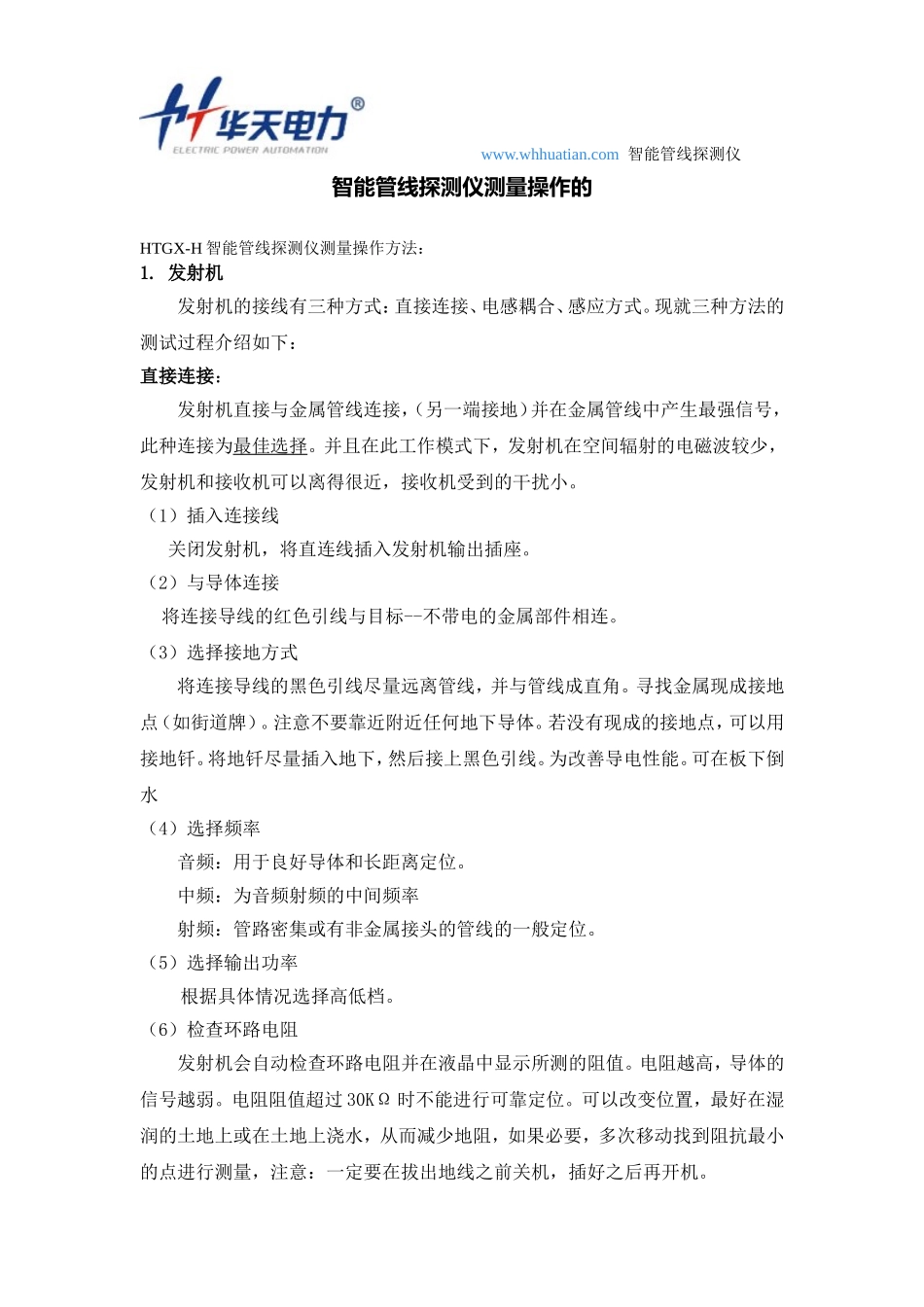

www.whhuatian.com智能管线探测仪智能管线探测仪测量操作的HTGX-H智能管线探测仪测量操作方法：1.发射机发射机的接线有三种方式：直接连接、电感耦合、感应方式。现就三种方法的测试过程介绍如下：直接连接：发射机直接与金属管线连接，（另一端接地）并在金属管线中产生最强信号，此种连接为最佳选择。并且在此工作模式下，发射机在空间辐射的电磁波较少，发射机和接收机可以离得很近，接收机受到的干扰小。（1）插入连接线关闭发射机，将直连线插入发射机输出插座。（2）与导体连接将连接导线的红色引线与目标--不带电的金属部件相连。（3）选择接地方式将连接导线的黑色引线尽量远离管线，并与管线成直角。寻找金属现成接地点（如街道牌）。注意不要靠近附近任何地下导体。若没有现成的接地点，可以用接地钎。将地钎尽量插入地下，然后接上黑色引线。为改善导电性能。可在板下倒水（4）选择频率音频：用于良好导体和长距离定位。中频：为音频射频的中间频率射频：管路密集或有非金属接头的管线的一般定位。（5）选择输出功率根据具体情况选择高低档。（6）检查环路电阻发射机会自动检查环路电阻并在液晶中显示所测的阻值。电阻越高，导体的信号越弱。电阻阻值超过30KΩ时不能进行可靠定位。可以改变位置，最好在湿润的土地上或在土地上浇水，从而减少地阻，如果必要，多次移动找到阻抗最小的点进行测量，注意：一定要在拔出地线之前关机，插好之后再开机。www.whhuatian.com智能管线探测仪电感耦合如果无法与金属管线直接相连，第二个选择是通过天线耦合将信号作用于金属管线上，将耦合钳夹在管线上，发射机通过感应夹钳在导体上直接产生感应信号。耦合钳接地要求：如果在金属管线上使用耦合钳，则金属管线的两端必须接地。（1）连接测量夹钳：关闭发射机，将耦合钳插入发射机插座。（2）安装耦合钳：将耦合钳夹在金属管线上，位置应低于电路地，并确保耦合钳齿口接触良好。（3）选择频率：最佳感应频率—射频感应法当操作者不可能接近管线（不能进行直接或用耦合钳定位）时，可采用此种方法，发射机内有一个可以给其下方的管线感应信号的天线。当发射机处于开机状态时，内部天线不断发射信号，直到将连接直连线或耦合钳插头插入输出插座发射器感应连接方式使用方便，在连接时不需要与被检测管线连接。但用此种方法信号亦会感应到目标管线附近的其它管线。还有一部分的信号能量耗损在周围的土壤中。在发射机的10米范围之内不能使用接收机，如果发射机使用高功率输出，发射机与接收机的距离要求将更高。感应法不能给金属井盖或加强的混凝土路面下的管线施加信号，因为信号将被井盖或加强钢筋网屏蔽掉。感应法使用时，管线两端必须接地。（1）放置发射机将发射机放置在目标管线的正上方，发射机上的箭头与导体方向一致。（2）选择频率应用此法应选择射频为最佳频率。（3）接收机探测导体位置时，应不断扫寻导体的两边，应检查是否存在其它导体。警告：决不能与带电电缆直接连接。在与电缆直接连接时一定要确定电缆已断电www.whhuatian.com智能管线探测仪防止相邻导体从目标导体上把信号引走，使你错误确定导体的位置和深度。2.接收机的路径寻踪（1）接收机开机。（2）检查电池电量，电池的电量不足时，请更换电池。（3）设定频率，按动频率键，将接收机设定在所需频率。如果采用主动定位模式，接收机的频率应与发射机相匹配。选择那个频率取决于测试条件。音频和射频各有所长。音频波长较大，传递距离远，故一般先用音频。如果信号突然减弱、消失或意外的拐弯、转变，这时就必须再用射频核实结果。通常选用音频是因为用此频率时，临近管线很少互相串扰，导致寻踪错误。音频寻踪范围也更长。但射频信号的穿透性更强，可以更容易穿透绝缘套管。辐射效率更高，对于寻踪急拐弯的管线时，用射频有时会比用音频更好。这是因为射频更能“穿透”断开的屏蔽接头或绝缘管套以及在钢筋泥土附近也可以操作。当寻踪信号突变时，这就可能表明是管线的特性阻抗在此处发生了变化。因为射频信号在目标管线传输中不断衰减，所以这种寻踪信号的寻踪范围比较短。在使用感应耦合器中必须使用射频作...
