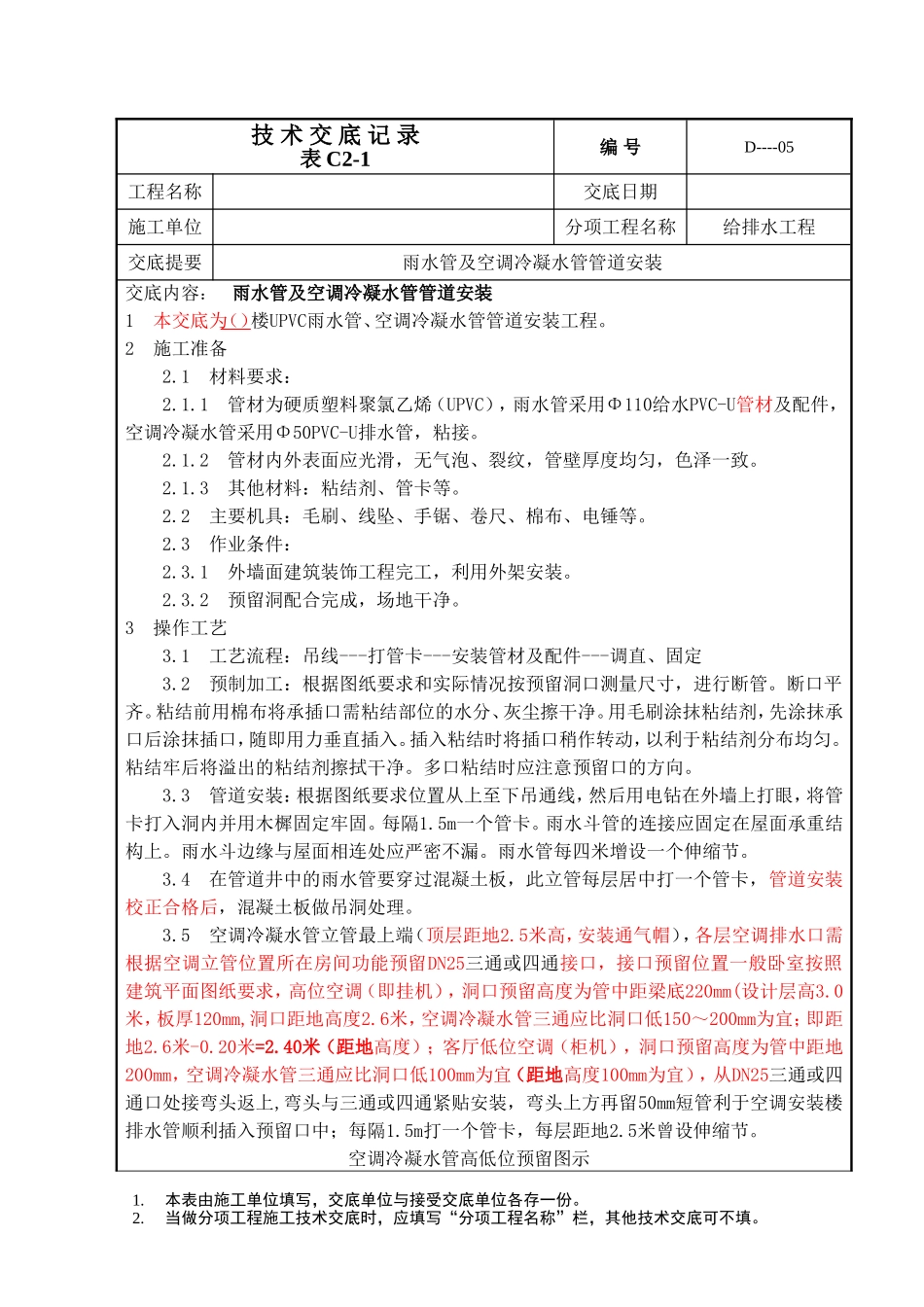

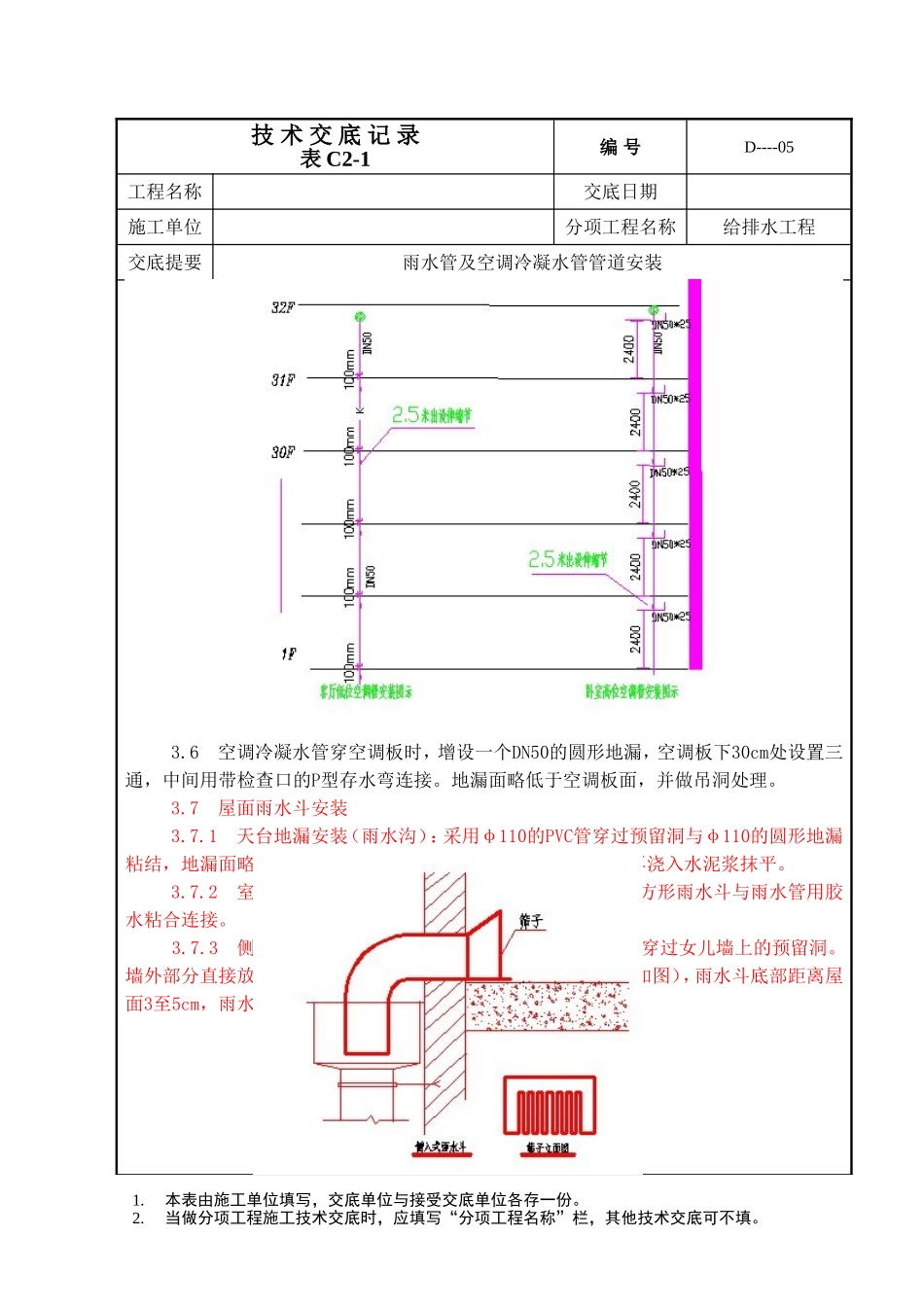

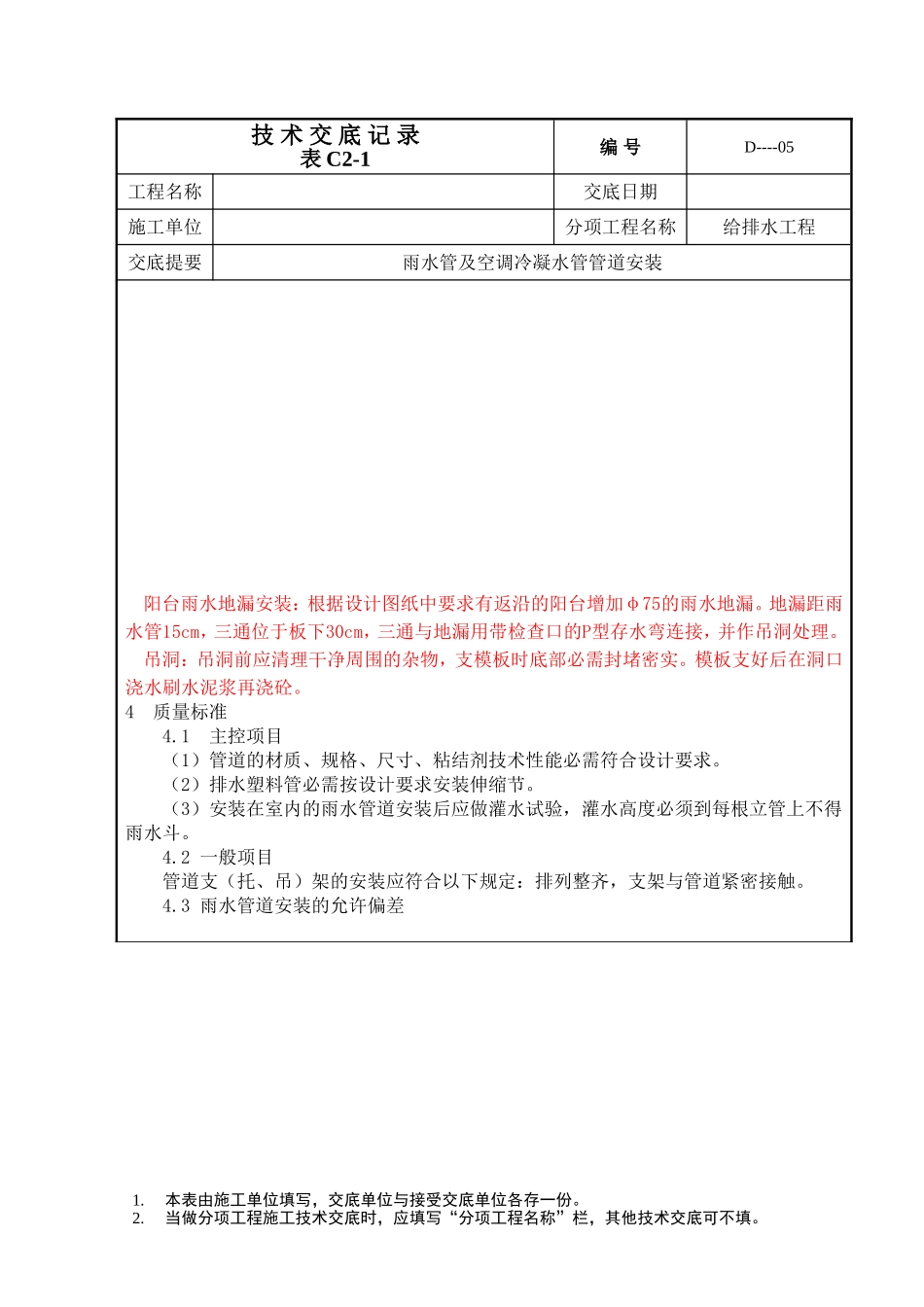

技术交底记录表C2-1编号D----05工程名称交底日期施工单位分项工程名称给排水工程交底提要雨水管及空调冷凝水管管道安装交底内容：雨水管及空调冷凝水管管道安装1本交底为（）楼UPVC雨水管、空调冷凝水管管道安装工程。2施工准备2.1材料要求：2.1.1管材为硬质塑料聚氯乙烯（UPVC），雨水管采用Φ110给水PVC-U管材及配件，空调冷凝水管采用Φ50PVC-U排水管，粘接。2.1.2管材内外表面应光滑，无气泡、裂纹，管壁厚度均匀，色泽一致。2.1.3其他材料：粘结剂、管卡等。2.2主要机具：毛刷、线坠、手锯、卷尺、棉布、电锤等。2.3作业条件：2.3.1外墙面建筑装饰工程完工，利用外架安装。2.3.2预留洞配合完成，场地干净。3操作工艺3.1工艺流程：吊线---打管卡---安装管材及配件---调直、固定3.2预制加工：根据图纸要求和实际情况按预留洞口测量尺寸，进行断管。断口平齐。粘结前用棉布将承插口需粘结部位的水分、灰尘擦干净。用毛刷涂抹粘结剂，先涂抹承口后涂抹插口，随即用力垂直插入。插入粘结时将插口稍作转动，以利于粘结剂分布均匀。粘结牢后将溢出的粘结剂擦拭干净。多口粘结时应注意预留口的方向。3.3管道安装：根据图纸要求位置从上至下吊通线，然后用电钻在外墙上打眼，将管卡打入洞内并用木樨固定牢固。每隔1.5m一个管卡。雨水斗管的连接应固定在屋面承重结构上。雨水斗边缘与屋面相连处应严密不漏。雨水管每四米增设一个伸缩节。3.4在管道井中的雨水管要穿过混凝土板，此立管每层居中打一个管卡，管道安装校正合格后，混凝土板做吊洞处理。3.5空调冷凝水管立管最上端（顶层距地2.5米高，安装通气帽），各层空调排水口需根据空调立管位置所在房间功能预留DN25三通或四通接口，接口预留位置一般卧室按照建筑平面图纸要求，高位空调（即挂机），洞口预留高度为管中距梁底220mm(设计层高3.0米，板厚120mm,洞口距地高度2.6米，空调冷凝水管三通应比洞口低150～200mm为宜；即距地2.6米-0.20米=2.40米（距地高度）；客厅低位空调（柜机），洞口预留高度为管中距地200mm，空调冷凝水管三通应比洞口低100mm为宜（距地高度100mm为宜），从DN25三通或四通口处接弯头返上,弯头与三通或四通紧贴安装，弯头上方再留50mm短管利于空调安装楼排水管顺利插入预留口中；每隔1.5m打一个管卡，每层距地2.5米曾设伸缩节。空调冷凝水管高低位预留图示1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。技术交底记录表C2-1编号D----05工程名称交底日期施工单位分项工程名称给排水工程交底提要雨水管及空调冷凝水管管道安装3.6空调冷凝水管穿空调板时，增设一个DN50的圆形地漏，空调板下30cm处设置三通，中间用带检查口的P型存水弯连接。地漏面略低于空调板面，并做吊洞处理。3.7屋面雨水斗安装3.7.1天台地漏安装（雨水沟）：采用φ110的PVC管穿过预留洞与φ110的圆形地漏粘结，地漏面略低于雨水沟底平面，并用油麻填塞周围缝隙，再浇入水泥浆抹平。3.7.2室外雨水斗安装：在室外女儿墙下方将87型的塑料方形雨水斗与雨水管用胶水粘合连接。3.7.3侧排雨水斗安装：将两段雨水管用90°弯头连接，穿过女儿墙上的预留洞。墙外部分直接放入室外雨水斗内，屋面部分与侧排雨水斗连接（如图），雨水斗底部距离屋面3至5cm，雨水斗贴近墙面。安装好后用水泥砂浆填补空隙。1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。技术交底记录表C2-1编号D----05工程名称交底日期施工单位分项工程名称给排水工程交底提要雨水管及空调冷凝水管管道安装阳台雨水地漏安装：根据设计图纸中要求有返沿的阳台增加φ75的雨水地漏。地漏距雨水管15cm，三通位于板下30cm，三通与地漏用带检查口的P型存水弯连接，并作吊洞处理。吊洞：吊洞前应清理干净周围的杂物，支模板时底部必需封堵密实。模板支好后在洞口浇水刷水泥浆再浇砼。4质量标准4.1主控项目（1）管道的材质、规格、尺寸、粘结剂技术性能必需符合设计要求。（2）排水塑料管必需按设计要求安装伸缩节...
