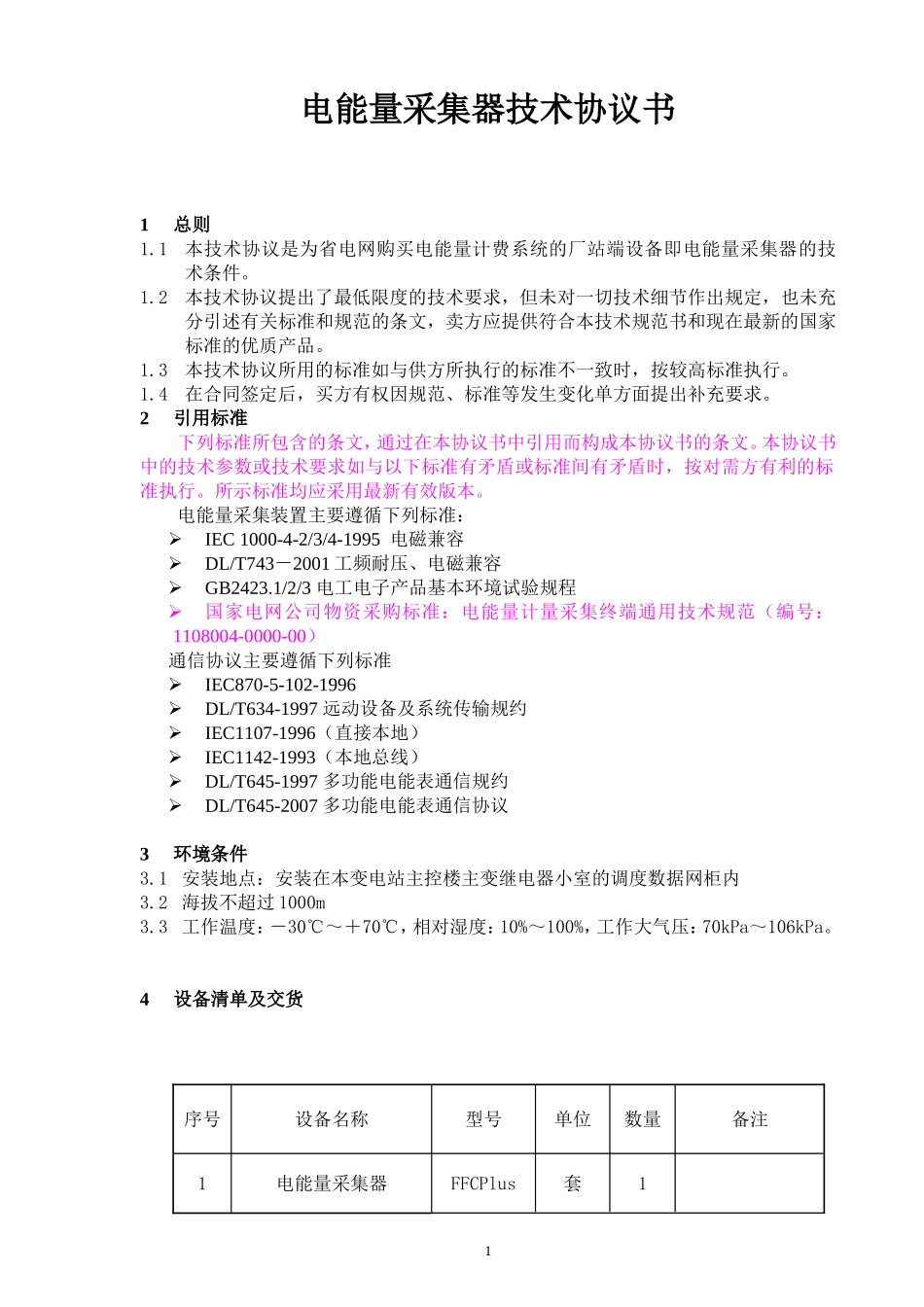

电能量采集器技术协议书1总则1.1本技术协议是为省电网购买电能量计费系统的厂站端设备即电能量采集器的技术条件。1.2本技术协议提出了最低限度的技术要求，但未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术规范书和现在最新的国家标准的优质产品。1.3本技术协议所用的标准如与供方所执行的标准不一致时，按较高标准执行。1.4在合同签定后，买方有权因规范、标准等发生变化单方面提出补充要求。2引用标准下列标准所包含的条文，通过在本协议书中引用而构成本协议书的条文。本协议书中的技术参数或技术要求如与以下标准有矛盾或标准间有矛盾时，按对需方有利的标准执行。所示标准均应采用最新有效版本。电能量采集装置主要遵循下列标准：IEC1000-4-2/3/4-1995电磁兼容DL/T743－2001工频耐压、电磁兼容GB2423.1/2/3电工电子产品基本环境试验规程国家电网公司物资采购标准：电能量计量采集终端通用技术规范（编号：1108004-0000-00）通信协议主要遵循下列标准IEC870-5-102-1996DL/T634-1997远动设备及系统传输规约IEC1107-1996（直接本地）IEC1142-1993（本地总线）DL/T645-1997多功能电能表通信规约DL/T645-2007多功能电能表通信协议3环境条件3.1安装地点：安装在本变电站主控楼主变继电器小室的调度数据网柜内3.2海拔不超过1000m3.3工作温度：－30℃～＋70℃，相对湿度：10%～100%，工作大气压：70kPa～106kPa。4设备清单及交货序号设备名称型号单位数量备注1电能量采集器FFCPlus套112RS-485通道防雷器FL-60块93拔号通道防雷器DXH-100-2块1实施由供方负责制定计划，精心施工，需方协助。进度安排如下：项目进度完成内容合同签订后周内设备全部运抵实施地点、调试、投入运行并验收设备验收后投入使用质量保证期服务5主要技术参数与功能要求5.1电能量采集器主要技术指标项目主要技术指标一、电能量采集器采集电能表数量≤256只电能表，配有16个RS485接口,每个口可接16只电表,每个电表最多抄32个量;采集周期1分钟～60分钟可设存储容量512MB，支持磁盘镜像功能掉电保存时钟>10年，数据>10年时钟精度±1min/年电源两路直流DC220V±40％输入，自动无缝切换整机功耗≤30W工作条件工作温度：－30℃～＋70℃，相对湿度：10%～100%，工作大气压：70kPa～106kPa抗干扰能力DL/T743-20014级标准MTBFMTBF≥50000h安全措施铅封、口令安装方式柜装式：（19英寸标准）二、RS-485通道防雷器瞬间吸收功率≥1300W过流过压保护时间≤0.1ms过压保护限值≤9Ｖ过流保护限值≤160mA对地过压保护限值180V～220Ｖ对地绝缘电阻值≥２ＭΩ三、拨号MODEM通道防雷器瞬间吸收功率≥2600W过流过压保护时间≤0.1ms过压保护限值120Ｖ或150V可选过流保护限值≤160mA2对地过压保护限值180V～220Ｖ对地绝缘电阻值≥２ＭΩ5.2电能量采集器硬件要求5.2.1.要求采用标准19”机架，模块化结构，便于扩充。5.2.2.数据存储容量为512MB.支持磁盘镜像功能；以5分钟为采样密度、至少接入128个电能表，每个电能表至少考虑32个量的数据量，电能量采集器的数据保存容量不少于62天。5.2.3.采集器通过串行口采集电能表数据，每台电能量采集器要求配置16个RS485接口每个接口至少可接入16只电能表的RS485接口。每个RS485接口均可现场设置为2线或4线RS485接口，以便电能表的接入。5.2.4.卖方应可根据买方现场情况把部分RS485接口转换为CS电流环接口,每个CS电流环接口最多可接4只电表;5.2.5.具备16路状态量输入模块，要求采用无源接点输入,做为自动旁代功能的输入状态量。5.2.6.与主站通信接口配置：2个10/100M的网络通信接口，要求可扩充，1个拨号通信接口(包括内置MODEM)，5.2.7.配置当地维护接口，满足当地维护终端的接入要求。5.2.8.电能量采集器供电电源为两路直流DC220V±40％输入，并为自动无缝切换，两路输入电源均为AC220V±40％输入或两路输入电源均为DC220V±40％输入，两路输入电源必须相互隔离，并为自动无缝切换，同时采集器必须采集两路电源的供电状态并发送至主站系统。同时采集器必须有两电源的供电状态并发送至主站系统。5.2.9.具备汉字液晶显示和键盘输入。5.2.10....
