制冷站设计说明书VIP专享VIP免费

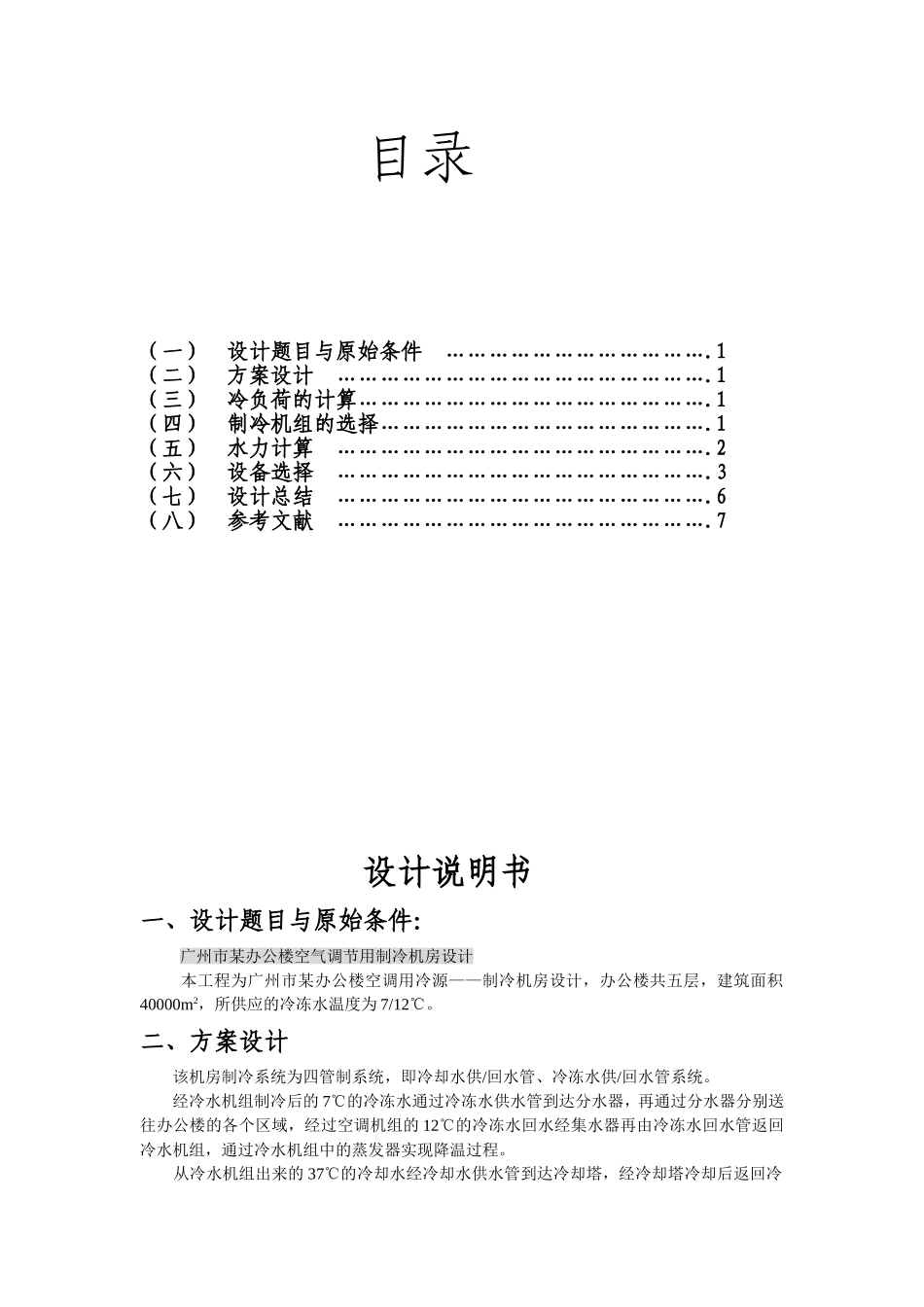

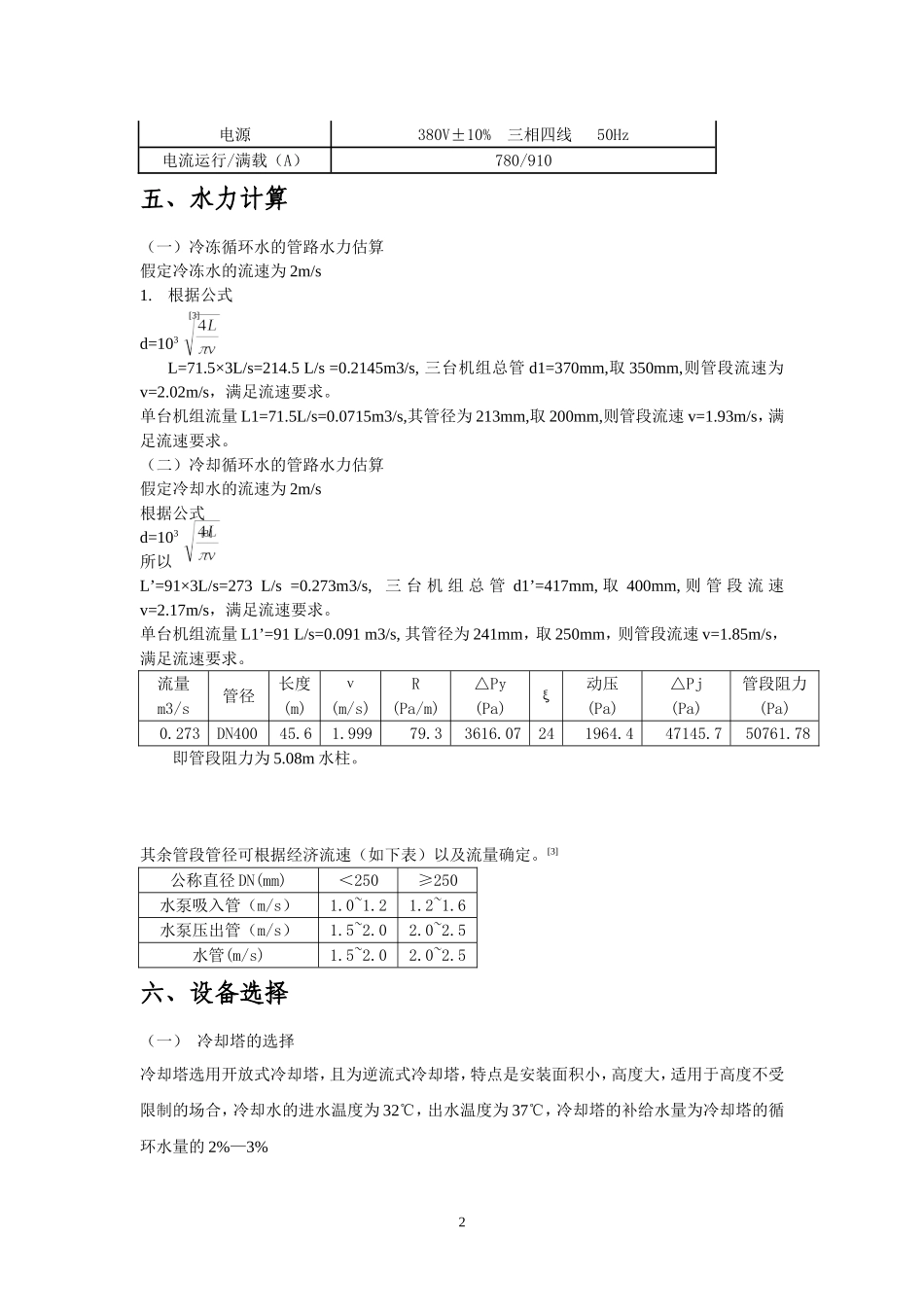

目录（一）设计题目与原始条件……………………………….1（二）方案设计…………………………………………….1（三）冷负荷的计算………………………………………….1（四）制冷机组的选择……………………………………….1（五）水力计算…………………………………………….2（六）设备选择…………………………………………….3（七）设计总结…………………………………………….6（八）参考文献…………………………………………….7设计说明书一、设计题目与原始条件：广州市某办公楼空气调节用制冷机房设计本工程为广州市某办公楼空调用冷源——制冷机房设计，办公楼共五层，建筑面积40000m2，所供应的冷冻水温度为7/12℃。二、方案设计该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往办公楼的各个区域，经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器实现降温过程。从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后返回冷水机组，如此循环往复。考虑到系统的稳定安全运行，系统中配备补水系统，软化水系统，水处理系统等附属系统。三、冷负荷的计算1.面积热指标q为90~140W/m2[1],取q=110W/m22.根据面积热指标计算冷负荷Qz=110×40000=4.4×106W对于间接供冷系统一般附加7%—15%，这里选取12%。Q=Qz(1+12%)=4.4×106×(1+12%)=4.963×106W=4963kW四、制冷机组的选择根据标准，属于较大规模建筑，宜取制冷机组3台，而且三台机组的容量相同。所以每台制冷机组制冷量Q’=4963÷3=1654.3kW根据制冷量选取制冷机组具体型号如下：[3]名称：RC系列模块化冷水机组型号：RC130-13.0制冷量1690噪声65~79（kW）(Db)电机功率14.7×26组合后长度6040（kW×台数）（mm）组合后宽度1250组合后高度1622（mm）（mm）R22充量×系数4.7×26质量510×13（每块重kg×块数）板式蒸发器冷冻水量71.5板式冷凝器冷却水量91(L/s)(L/s)进水温度12进水温度32(℃)(℃)出水温度7出水温度37(℃)(℃)标准水阻力36标准水阻力56(kPa)(kPa)接管尺寸φ165×5.5接管尺寸φ165×5.5(mm)(mm)1电源380V±10%三相四线50Hz电流运行/满载（A）780/910五、水力计算（一）冷冻循环水的管路水力估算假定冷冻水的流速为2m/s1.根据公式[3]d=103L=71.5×3L/s=214.5L/s=0.2145m3/s,三台机组总管d1=370mm,取350mm,则管段流速为v=2.02m/s，满足流速要求。单台机组流量L1=71.5L/s=0.0715m3/s,其管径为213mm,取200mm,则管段流速v=1.93m/s，满足流速要求。（二）冷却循环水的管路水力估算假定冷却水的流速为2m/s根据公式d=103[3]所以L’=91×3L/s=273L/s=0.273m3/s,三台机组总管d1’=417mm,取400mm,则管段流速v=2.17m/s，满足流速要求。单台机组流量L1’=91L/s=0.091m3/s,其管径为241mm，取250mm，则管段流速v=1.85m/s，满足流速要求。流量管径长度νR△Pyξ动压△Pj管段阻力m3/s(m)(m/s)(Pa/m)(Pa)(Pa)(Pa)(Pa)0.273DN40045.61.99979.33616.07241964.447145.750761.78即管段阻力为5.08m水柱。其余管段管径可根据经济流速（如下表）以及流量确定。[3]公称直径DN(mm)＜250≥250水泵吸入管（m/s）1.0~1.21.2~1.6水泵压出管（m/s）1.5~2.02.0~2.5水管(m/s)1.5~2.02.0~2.5六、设备选择（一）冷却塔的选择冷却塔选用开放式冷却塔，且为逆流式冷却塔，特点是安装面积小，高度大，适用于高度不受限制的场合，冷却水的进水温度为32℃，出水温度为37℃，冷却塔的补给水量为冷却塔的循环水量的2%—3%2冷却塔的冷却水量和风量的数学计算表达式G=3600Qc/（C△tw）[5]△tw=tw1-tw2=37-32=5℃Qc=1.3Q（活塞式制冷机组）Qc—冷却塔冷却热量Q—制冷机负荷每台制冷机配一台冷却塔。则Qc=1.3×1.69=1654KW每台冷却塔的水量计算：G=3600Qc/（C△tw）=3600×1654÷(4.2×5)=2.835×105kg/h=283.5m3/h风量计算：Q=/ts1—夏季空气调节室外计算湿球温度,查得27.7℃。[3]ts2=ts1+5℃=32.7℃查焓湿图得Is1=87kJ/kgIs2=115kJ/kg[6]所以Q=3600×1654÷4.2÷(115-87)=50633kg/h=392...
