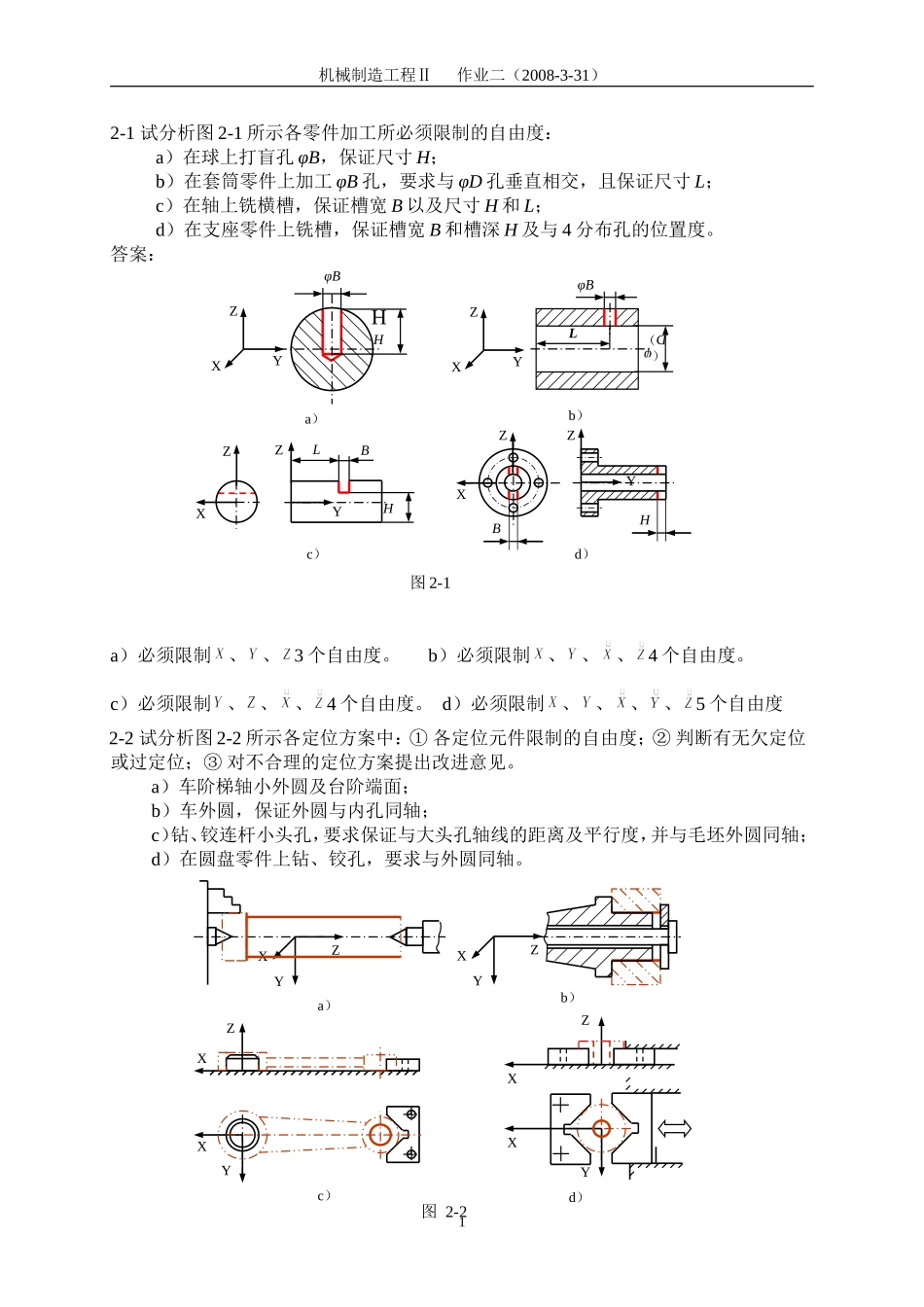

机械制造工程Ⅱ作业二（2008-3-31）2-1试分析图2-1所示各零件加工所必须限制的自由度：a）在球上打盲孔φB，保证尺寸H；b）在套筒零件上加工φB孔，要求与φD孔垂直相交，且保证尺寸L；c）在轴上铣横槽，保证槽宽B以及尺寸H和L；d）在支座零件上铣槽，保证槽宽B和槽深H及与4分布孔的位置度。答案：a）必须限制、、3个自由度。b）必须限制、、、4个自由度。c）必须限制、、、4个自由度。d）必须限制、、、、5个自由度2-2试分析图2-2所示各定位方案中：①各定位元件限制的自由度；②判断有无欠定位或过定位；③对不合理的定位方案提出改进意见。a）车阶梯轴小外圆及台阶端面；b）车外圆，保证外圆与内孔同轴；c）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴；d）在圆盘零件上钻、铰孔，要求与外圆同轴。1YXZb）a）YXZ图2-2c）YXXZd）XZYX图2-1d）HZYBZXYXZc）HLZBYXZa）HHφBφBL（φD）b）YXZ机械制造工程Ⅱ作业二（2008-3-31）答案：a）①三爪卡盘限制、、、4个自由度；前后顶尖限制、、、、4个自由度。②、、、4个自由度被重复限制，属过定位。③去掉三爪卡盘，改为拨盘+鸡心卡拨动。b）①圆柱面限制、、、4个自由度；端面限制、、3个自由度。②、2个自由度被重复限制，属过定位。③在端面处加球面垫圈（参见图2-40）c）①大平面限制、、3个自由度；圆柱销限制、2个自由度；V形块限制、2个自由度。②自由度被重复限制，属过定位。③将V形块改为在方向浮动的形式。d）①大平面限制、、3个自由度；固定V形块限制、2个自由度；活动V形块限制自由度。②自由度被重复限制，属过定位。③将两V形块之一改为平板形式。2-3在图2-3所示工件上加工键槽，要求保证尺寸和对称度0.03。现有3种定位方案，分别如图b，c，d所示。试分别计算3种方案的定位误差，并选择最佳方案。答案：图b定位方案：对于尺寸，mm；（Td为工件外圆直径公差）对于对称度0.03，mm。图c定位方案：对于尺寸，mm；（Dmax2b）a）d）c）540-0.14（）φ32+0.0300.03A（）φ600-0.1A90°φ32-0.01-0.03图2-3机械制造工程Ⅱ作业二（2008-3-31）为工件内孔最大直径，d1min为定位心轴最小直径）对于对称度0.03，mm。图c定位方案：对于尺寸，mm；对于对称度0.03，mm。2-4图2-4所示零件，外圆及两端面已加工好（外圆直径）。现加工槽B，要求保证位置尺寸L和H。试：1）确定加工时必须限制的自由度；2）选择定位方法和定位元件，并在图中示意画出；3）计算所选定位方法的定位误差。答案：①必须限制4个自由度：。②定位方法如习图2-4-5ans所示。③定位误差：对于尺寸H：对于尺寸L：2-5图2-5所示齿轮坯，内孔及外圆已加工合格（mm，mm），现在插床上以调整法加工键槽，要求保证尺寸mm。试计算图示定位方法的定位误差（忽略外圆与内孔同轴度误差）。答案：定位误差：提示：工序基准为孔D下母线A，求A点在尺寸H方向上的最大变动量，即为定位误差。3图2-5AdH90°DZBL（D）YHZX图2-4
