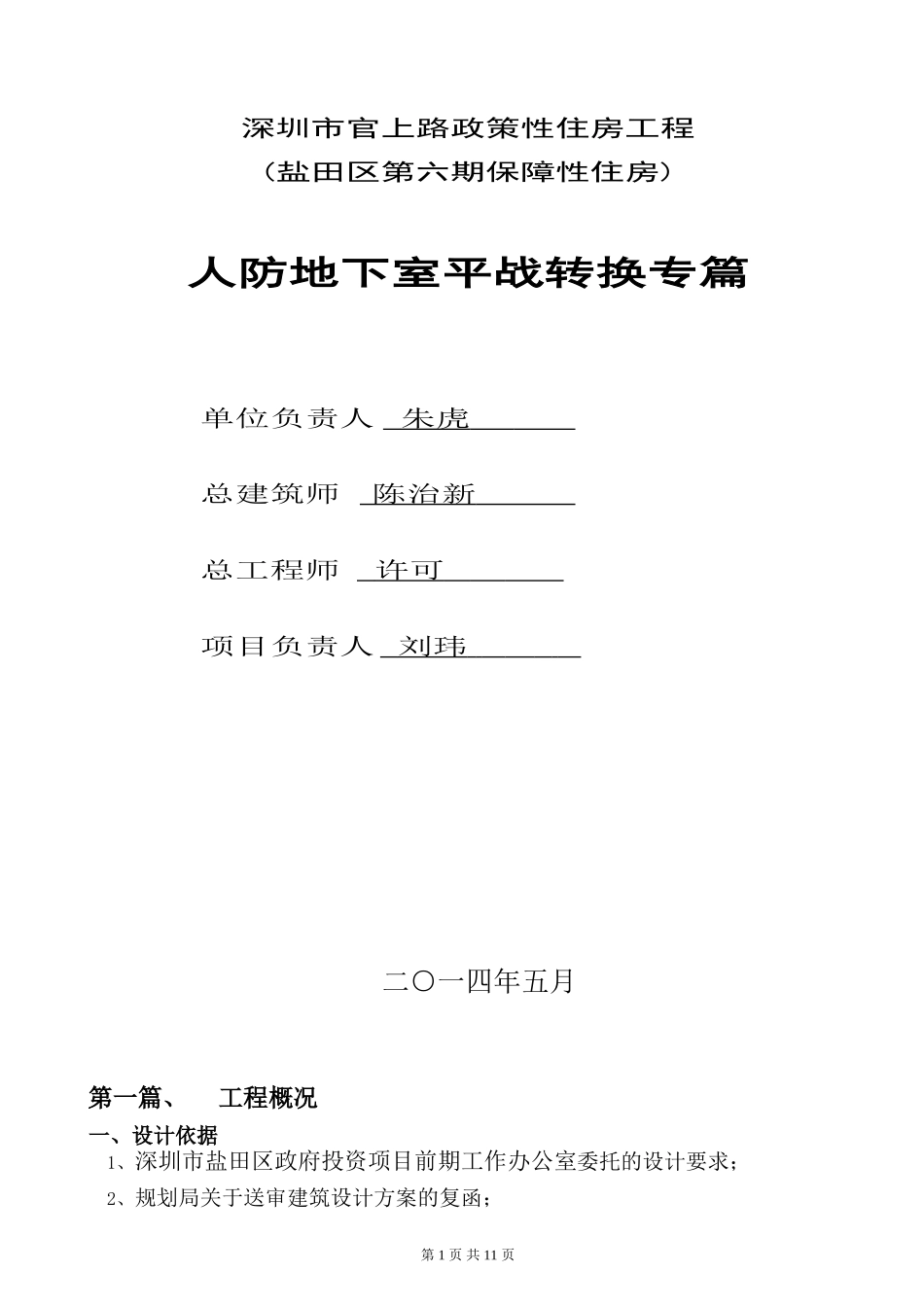

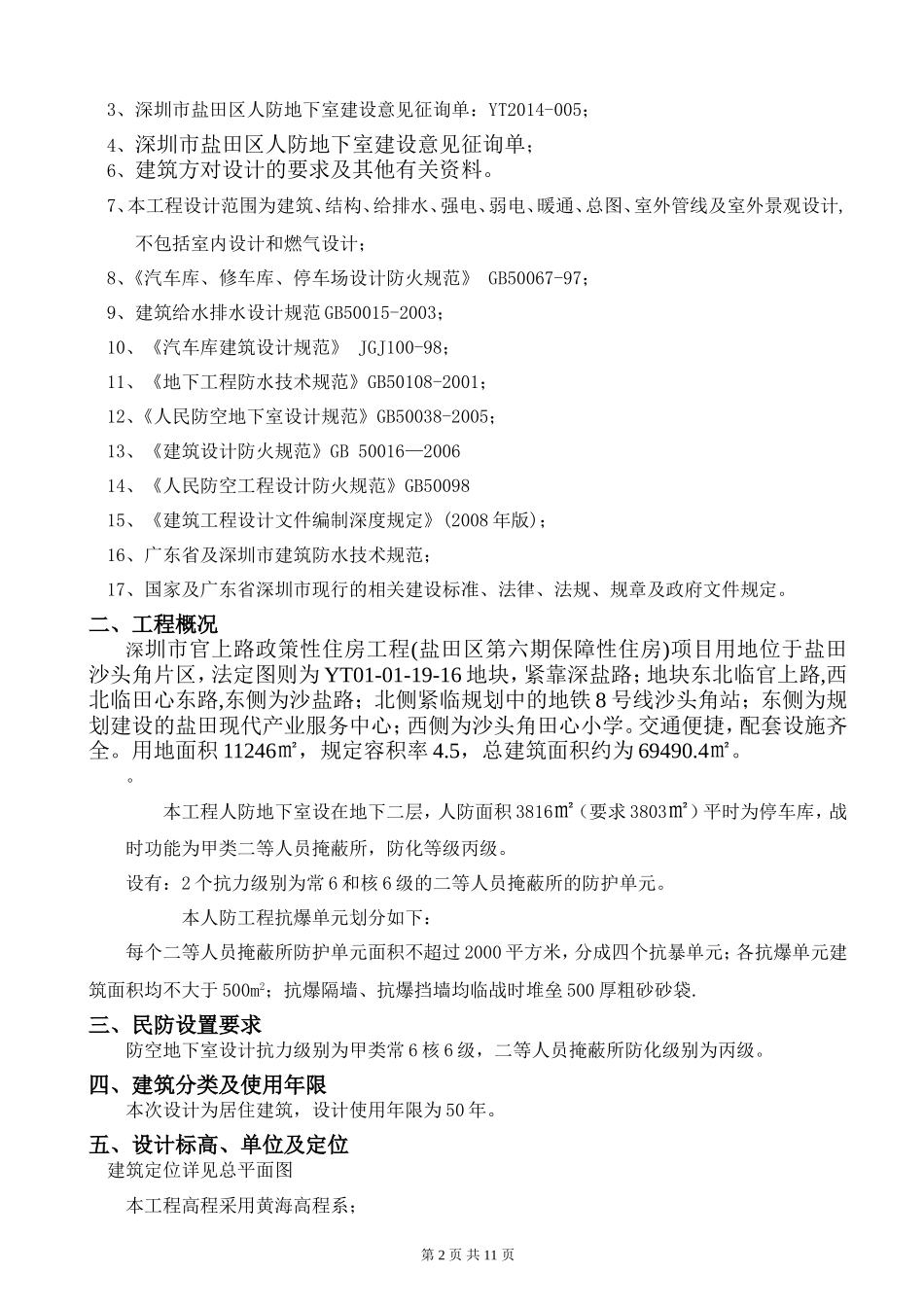

深圳市官上路政策性住房工程(盐田区第六期保障性住房)人防地下室平战转换专篇单位负责人朱虎总建筑师陈治新总工程师许可项目负责人刘玮二○一四年五月第一篇、工程概况一、设计依据1、深圳市盐田区政府投资项目前期工作办公室委托的设计要求；2、规划局关于送审建筑设计方案的复函；第1页共11页3、深圳市盐田区人防地下室建设意见征询单：YT2014-005；4、深圳市盐田区人防地下室建设意见征询单；6、建筑方对设计的要求及其他有关资料。7、本工程设计范围为建筑、结构、给排水、强电、弱电、暖通、总图、室外管线及室外景观设计,不包括室内设计和燃气设计；8、《汽车库、修车库、停车场设计防火规范》GB50067-97；9、建筑给水排水设计规范GB50015-2003；10、《汽车库建筑设计规范》JGJ100-98；11、《地下工程防水技术规范》GB50108-2001；12、《人民防空地下室设计规范》GB50038-2005；13、《建筑设计防火规范》GB50016—200614、《人民防空工程设计防火规范》GB5009815、《建筑工程设计文件编制深度规定》(2008年版)；16、广东省及深圳市建筑防水技术规范；17、国家及广东省深圳市现行的相关建设标准、法律、法规、规章及政府文件规定。二、工程概况深圳市官上路政策性住房工程(盐田区第六期保障性住房)项目用地位于盐田沙头角片区，法定图则为YT01-01-19-16地块，紧靠深盐路；地块东北临官上路,西北临田心东路,东侧为沙盐路；北侧紧临规划中的地铁8号线沙头角站；东侧为规划建设的盐田现代产业服务中心；西侧为沙头角田心小学。交通便捷，配套设施齐全。用地面积11246㎡，规定容积率4.5，总建筑面积约为69490.4㎡。。本工程人防地下室设在地下二层，人防面积3816㎡（要求3803㎡）平时为停车库，战时功能为甲类二等人员掩蔽所，防化等级丙级。设有：2个抗力级别为常6和核6级的二等人员掩蔽所的防护单元。本人防工程抗爆单元划分如下：每个二等人员掩蔽所防护单元面积不超过2000平方米，分成四个抗暴单元；各抗爆单元建筑面积均不大于500m2；抗爆隔墙、抗爆挡墙均临战时堆垒500厚粗砂砂袋.三、民防设置要求防空地下室设计抗力级别为甲类常6核6级，二等人员掩蔽所防化级别为丙级。四、建筑分类及使用年限本次设计为居住建筑，设计使用年限为50年。五、设计标高、单位及定位建筑定位详见总平面图本工程高程采用黄海高程系；第2页共11页本工程是±0.000相当于绝对标高12.30m；地下室层高为3.9米，结构梁高底净高最小2.95米。六、防护单位、防爆单元技术经济指标七、防水设计防水等级为II级。地下室外墙、底板（顶板采用S8抗掺混凝土）采用S8抗掺混凝土自防水加外防水层一道防水设防。八、防空警报房位于2栋的屋顶，面积10.1平方米。九、在每处设有滤毒通风的进风口附近均设置有使用面积不小于8平方米的防化值班室。十、结构专业（一）人防地下室设计抗力级别为甲类常6核6级,顶板采用井字梁，梁板式结构，人防地下室顶板板厚220㎜，建筑面层150mm，折算后满足最小防护厚度要求。主框架梁截面为400x900，次梁截面为250x700。人防地下室底板板厚400㎜，底板结构型式为板式结构，基础采用旋挖成孔灌注桩基础。人防口部中凡需设防护密闭门的剪力墙墙厚均不小于300㎜，凡需设密闭门的剪力墙墙厚均不小于250㎜，人防地下室外墙墙厚400㎜，地下室防护单元间不设结构缝（二）人防地下室结构主体为一次性设计，结构构件满足转换前、后两种不同受力状态的各项设计要求。（三）结构主体不需要平战转换，可直接用于战时防护。（四）战时砌筑的人防隔墙采用MU10灰砂砖，M7.5水泥砂浆砌筑，240厚灰砂砖墙，墙长度超过3m的，加砌490x490砖垛。第二篇、平战转换说明第一节、平战转换预留项目分四部分一、防护设备1、防护单元出入口1)a.第一防护单元划分四个抗爆单元，设置一个主要出入口，两个次要出入口。主要出入口由防毒通道，简易洗消间，扩散室等组成，利用人防专用室外楼梯设置直通地面室外出入口。其中一个次要出入口由密闭通道，扩散室，滤毒室，风机房组成，利用平时的消防楼梯设置出入口。战时出入口门洞净宽之和按每100人不小于0.3米计算，战时出入口通过能力为：4.1米/0.3米X100人≥1350人。...
