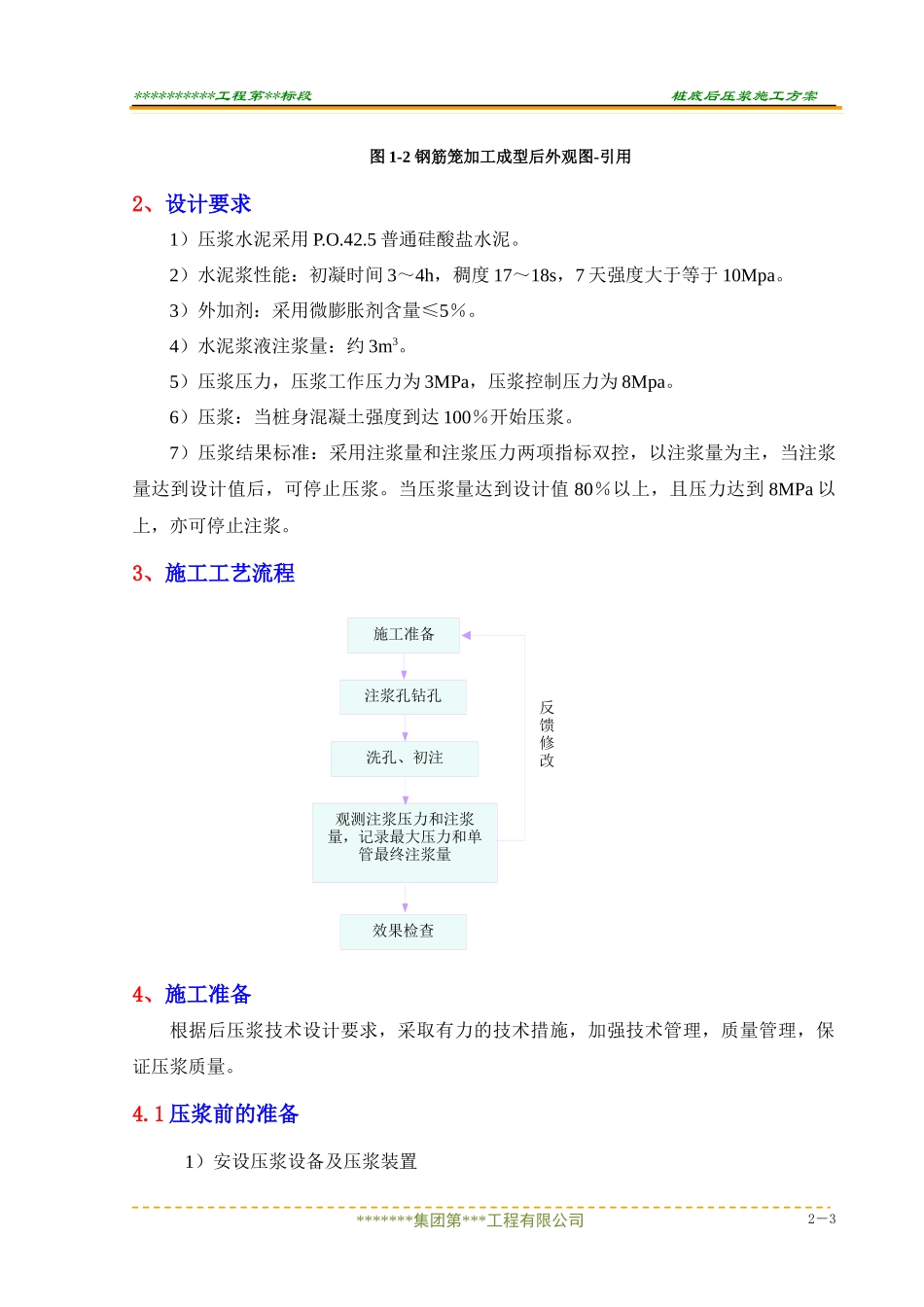

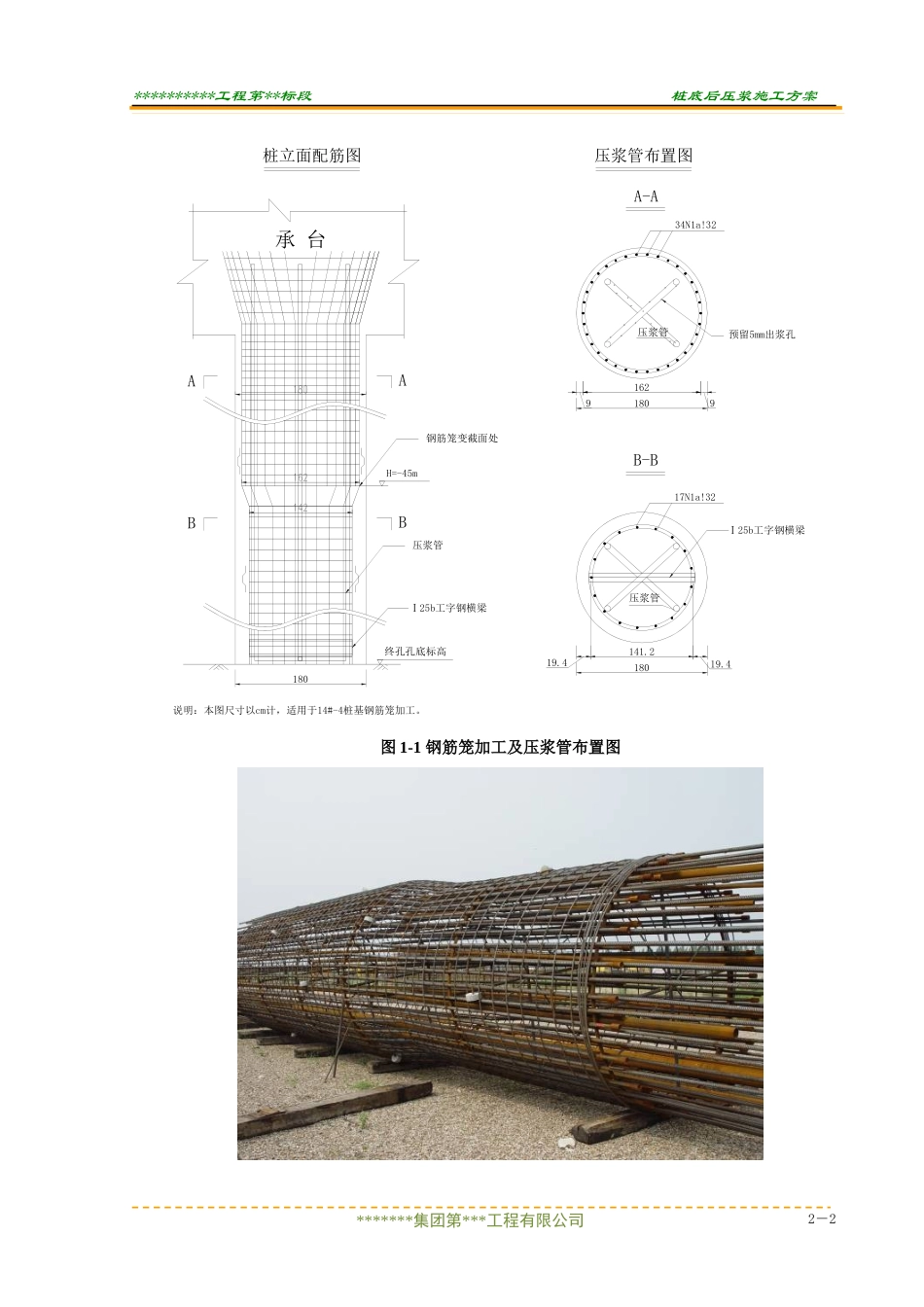

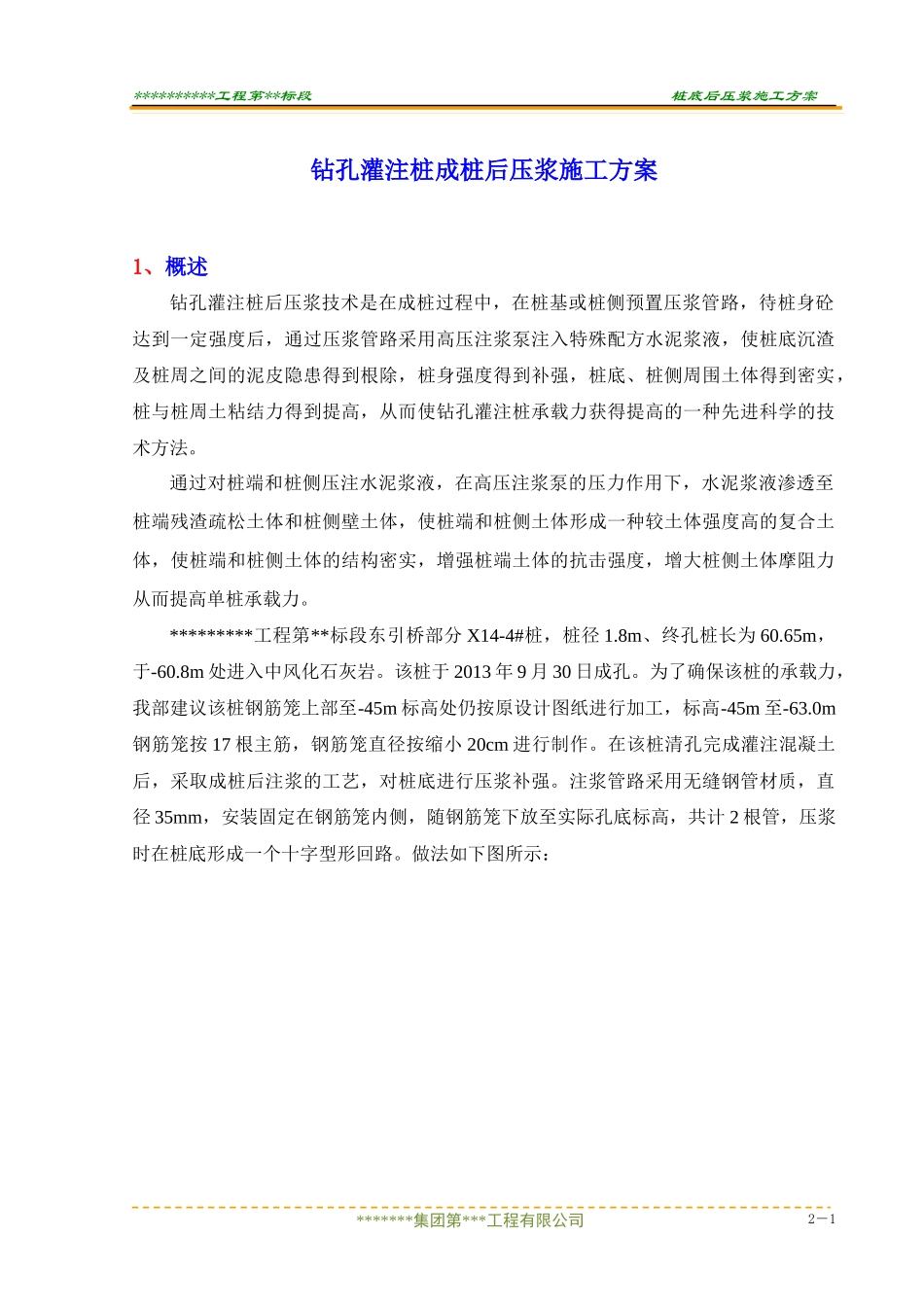

**********工程第**标段桩底后压浆施工方案钻孔灌注桩成桩后压浆施工方案1、概述钻孔灌注桩后压浆技术是在成桩过程中，在桩基或桩侧预置压浆管路，待桩身砼达到一定强度后，通过压浆管路采用高压注浆泵注入特殊配方水泥浆液，使桩底沉渣及桩周之间的泥皮隐患得到根除，桩身强度得到补强，桩底、桩侧周围土体得到密实，桩与桩周土粘结力得到提高，从而使钻孔灌注桩承载力获得提高的一种先进科学的技术方法。通过对桩端和桩侧压注水泥浆液，在高压注浆泵的压力作用下，水泥浆液渗透至桩端残渣疏松土体和桩侧壁土体，使桩端和桩侧土体形成一种较土体强度高的复合土体，使桩端和桩侧土体的结构密实，增强桩端土体的抗击强度，增大桩侧土体摩阻力从而提高单桩承载力。*********工程第**标段东引桥部分X14-4#桩，桩径1.8m、终孔桩长为60.65m，于-60.8m处进入中风化石灰岩。该桩于2013年9月30日成孔。为了确保该桩的承载力，我部建议该桩钢筋笼上部至-45m标高处仍按原设计图纸进行加工，标高-45m至-63.0m钢筋笼按17根主筋，钢筋笼直径按缩小20cm进行制作。在该桩清孔完成灌注混凝土后，采取成桩后注浆的工艺，对桩底进行压浆补强。注浆管路采用无缝钢管材质，直径35mm，安装固定在钢筋笼内侧，随钢筋笼下放至实际孔底标高，共计2根管，压浆时在桩底形成一个十字型形回路。做法如下图所示：*******集团第***工程有限公司2－1**********工程第**标段桩底后压浆施工方案图1-1钢筋笼加工及压浆管布置图*******集团第***工程有限公司桩立面配筋图180承台终孔孔底标高钢筋笼变截面处压浆管99162180A-A压浆管34N1a!3219.419.4141.2180B-B17N1a!32AABB压浆管压浆管布置图H=-45mⅠ25b工字钢横梁Ⅰ25b工字钢横梁预留5mm出浆孔说明：本图尺寸以cm计，适用于14#-4桩基钢筋笼加工。2－2施工准备注浆孔钻孔洗孔、初注观测注浆压力和注浆量，记录最大压力和单管最终注浆量反馈修改效果检查**********工程第**标段桩底后压浆施工方案图1-2钢筋笼加工成型后外观图-引用2、设计要求1）压浆水泥采用P.O.42.5普通硅酸盐水泥。2）水泥浆性能：初凝时间3～4h，稠度17～18s，7天强度大于等于10Mpa。3）外加剂：采用微膨胀剂含量≤5％。4）水泥浆液注浆量：约3m3。5）压浆压力，压浆工作压力为3MPa，压浆控制压力为8Mpa。6）压浆：当桩身混凝土强度到达100％开始压浆。7）压浆结果标准：采用注浆量和注浆压力两项指标双控，以注浆量为主，当注浆量达到设计值后，可停止压浆。当压浆量达到设计值80％以上，且压力达到8MPa以上，亦可停止注浆。3、施工工艺流程4、施工准备根据后压浆技术设计要求，采取有力的技术措施，加强技术管理，质量管理，保证压浆质量。4.1压浆前的准备1）安设压浆设备及压浆装置*******集团第***工程有限公司2－3**********工程第**标段桩底后压浆施工方案压浆设备（每班组）：注浆泵（两台，一台注浆，一台清洗），浆液搅拌机，贮浆桶，压浆12Mpa压力表，球阀，溢流阀，16目纱网。注浆必须配备卸荷阀，限定压力8～9Mpa。注浆泵流量不大于60L/min，为确保压浆过程中不因机械事故而停顿，压浆设备必须有备用件。2)压浆管路应编号并挂牌明示，压浆管路按编号顺序与浆液分配器对应连接牢固。3)压水试验和压浆前，进行压浆管路系统及接头耐压试验。试验操作时，要分级缓慢升压，停泵稳压后方可进行检查，并认真检查高压设备，确保设备正常运转。4)水泥、外加剂等材料准备充分，压浆前运抵现场，每盘外加剂计量好，装进塑料袋，保证其掺量的准确性。4.2水泥浆液配制1)桩端压浆浆液水灰比控制在0.5～0.6之间；2)水泥必须控制在42.5Mpa以上，同时要求现用现拌、不得结块；3)浆液配制程序：先放水，再加外加剂，搅拌均匀后加水泥。经配制好的水泥浆液加入适当的减水剂和早强剂等，外加剂放于搅拌桶内充分搅拌。4)严格控制浆液配比，搅拌时间不少于2min，浆液应具有良好的流动性，不离折、不沉淀，浆液进入贮浆桶时必须用16目纱网进行2次过滤，防止杂物堵塞压浆孔及管路。5)水泥送试验室进行试验，按7天结石强度大于或等于10Mpa，确定配合比，依据试验室确定的配合比配制水泥浆液。5、施工方法当桩身混...
