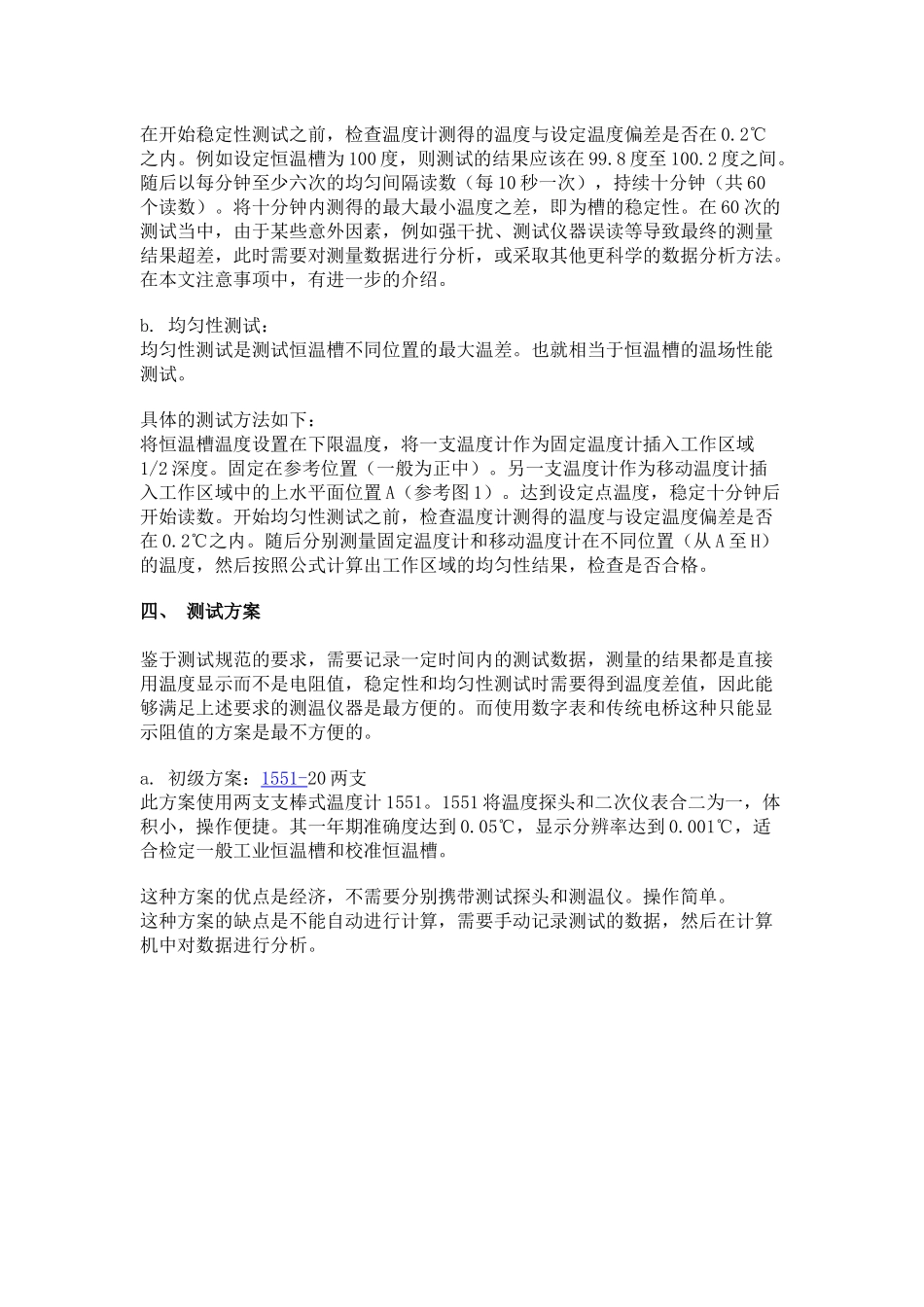

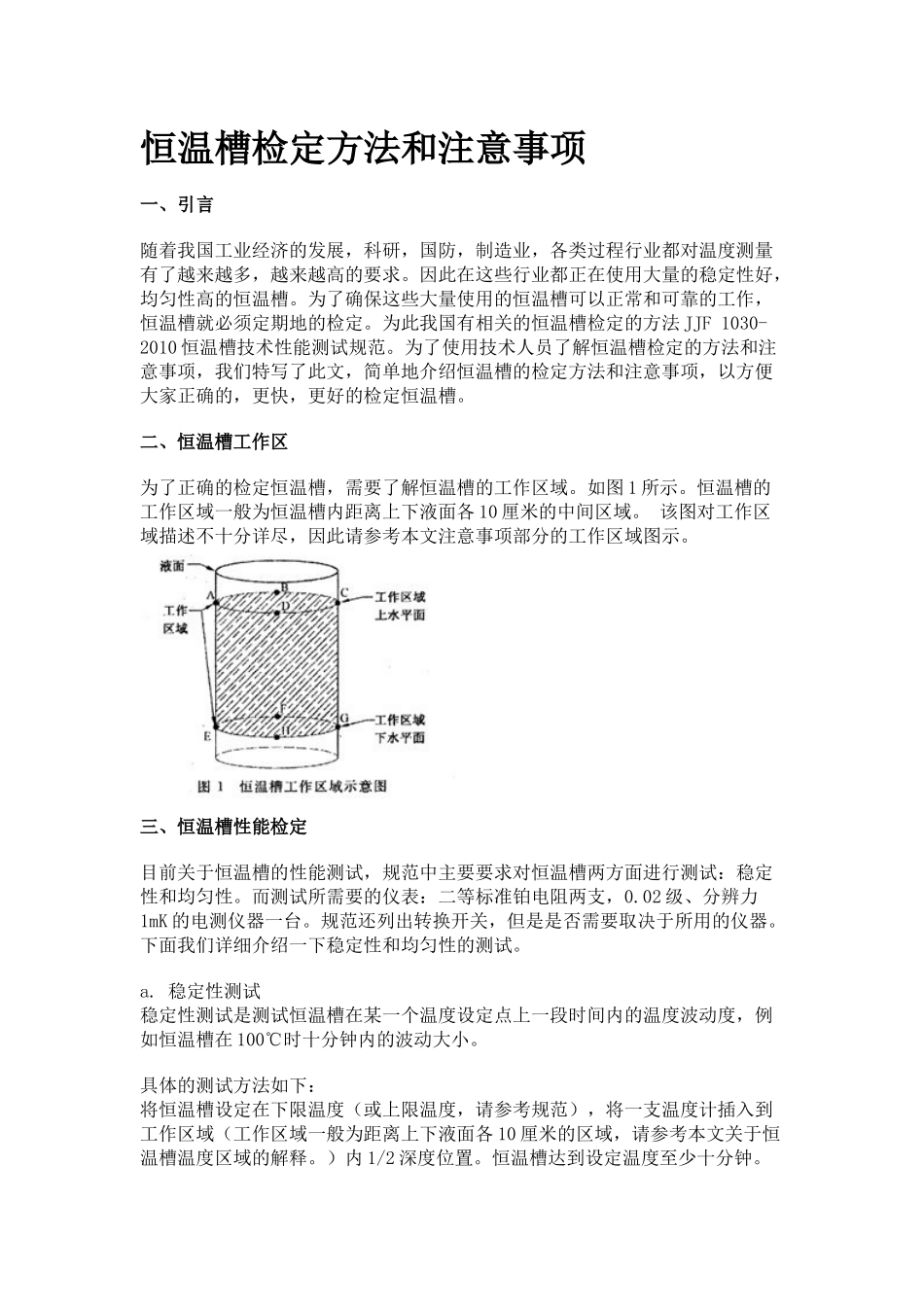

恒温槽检定方法和注意事项一、引言随着我国工业经济的发展，科研，国防，制造业，各类过程行业都对温度测量有了越来越多，越来越高的要求。因此在这些行业都正在使用大量的稳定性好，均匀性高的恒温槽。为了确保这些大量使用的恒温槽可以正常和可靠的工作，恒温槽就必须定期地的检定。为此我国有相关的恒温槽检定的方法JJF1030-2010恒温槽技术性能测试规范。为了使用技术人员了解恒温槽检定的方法和注意事项，我们特写了此文，简单地介绍恒温槽的检定方法和注意事项，以方便大家正确的，更快，更好的检定恒温槽。二、恒温槽工作区为了正确的检定恒温槽，需要了解恒温槽的工作区域。如图1所示。恒温槽的工作区域一般为恒温槽内距离上下液面各10厘米的中间区域。该图对工作区域描述不十分详尽，因此请参考本文注意事项部分的工作区域图示。三、恒温槽性能检定目前关于恒温槽的性能测试，规范中主要要求对恒温槽两方面进行测试：稳定性和均匀性。而测试所需要的仪表：二等标准铂电阻两支，0.02级、分辨力1mK的电测仪器一台。规范还列出转换开关，但是是否需要取决于所用的仪器。下面我们详细介绍一下稳定性和均匀性的测试。a.稳定性测试稳定性测试是测试恒温槽在某一个温度设定点上一段时间内的温度波动度，例如恒温槽在100℃时十分钟内的波动大小。具体的测试方法如下：将恒温槽设定在下限温度（或上限温度，请参考规范），将一支温度计插入到工作区域（工作区域一般为距离上下液面各10厘米的区域，请参考本文关于恒温槽温度区域的解释。）内1/2深度位置。恒温槽达到设定温度至少十分钟。在开始稳定性测试之前，检查温度计测得的温度与设定温度偏差是否在0.2℃之内。例如设定恒温槽为100度，则测试的结果应该在99.8度至100.2度之间。随后以每分钟至少六次的均匀间隔读数（每10秒一次），持续十分钟（共60个读数）。将十分钟内测得的最大最小温度之差，即为槽的稳定性。在60次的测试当中，由于某些意外因素，例如强干扰、测试仪器误读等导致最终的测量结果超差，此时需要对测量数据进行分析，或采取其他更科学的数据分析方法。在本文注意事项中，有进一步的介绍。b.均匀性测试：均匀性测试是测试恒温槽不同位置的最大温差。也就相当于恒温槽的温场性能测试。具体的测试方法如下：将恒温槽温度设置在下限温度，将一支温度计作为固定温度计插入工作区域1/2深度。固定在参考位置（一般为正中）。另一支温度计作为移动温度计插入工作区域中的上水平面位置A（参考图1）。达到设定点温度，稳定十分钟后开始读数。开始均匀性测试之前，检查温度计测得的温度与设定温度偏差是否在0.2℃之内。随后分别测量固定温度计和移动温度计在不同位置（从A至H）的温度，然后按照公式计算出工作区域的均匀性结果，检查是否合格。四、测试方案鉴于测试规范的要求，需要记录一定时间内的测试数据，测量的结果都是直接用温度显示而不是电阻值，稳定性和均匀性测试时需要得到温度差值，因此能够满足上述要求的测温仪器是最方便的。而使用数字表和传统电桥这种只能显示阻值的方案是最不方便的。a.初级方案：1551-20两支此方案使用两支支棒式温度计1551。1551将温度探头和二次仪表合二为一，体积小，操作便捷。其一年期准确度达到0.05℃，显示分辨率达到0.001℃，适合检定一般工业恒温槽和校准恒温槽。这种方案的优点是经济，不需要分别携带测试探头和测温仪。操作简单。这种方案的缺点是不能自动进行计算，需要手动记录测试的数据，然后在计算机中对数据进行分析。b.中级方案：1529四通道测温仪以及标准铂电阻5628两支此方案包含高精度测温仪1529和2支二等标准铂电阻5628。1529可配置为4通道铂电阻，精度高达读数25ppm。另外，1529可以计算并显示两个通道的差值，非常方便均匀性的检定。1529体积轻便，可充电使用，方便现场对恒温槽进行检定。二等标准铂电阻5628，金属套管，稳定性高，不仅可以用于恒温槽的检定，也可作为实验室的标准器具对工业铂电阻进行检定。这种方案的优点是更高的测试准确度，通道可以是两个或四个。测试仪还可以作为其他温度测试使用。性能价格比适中。其缺陷是1529不能用来检定二等标准...
