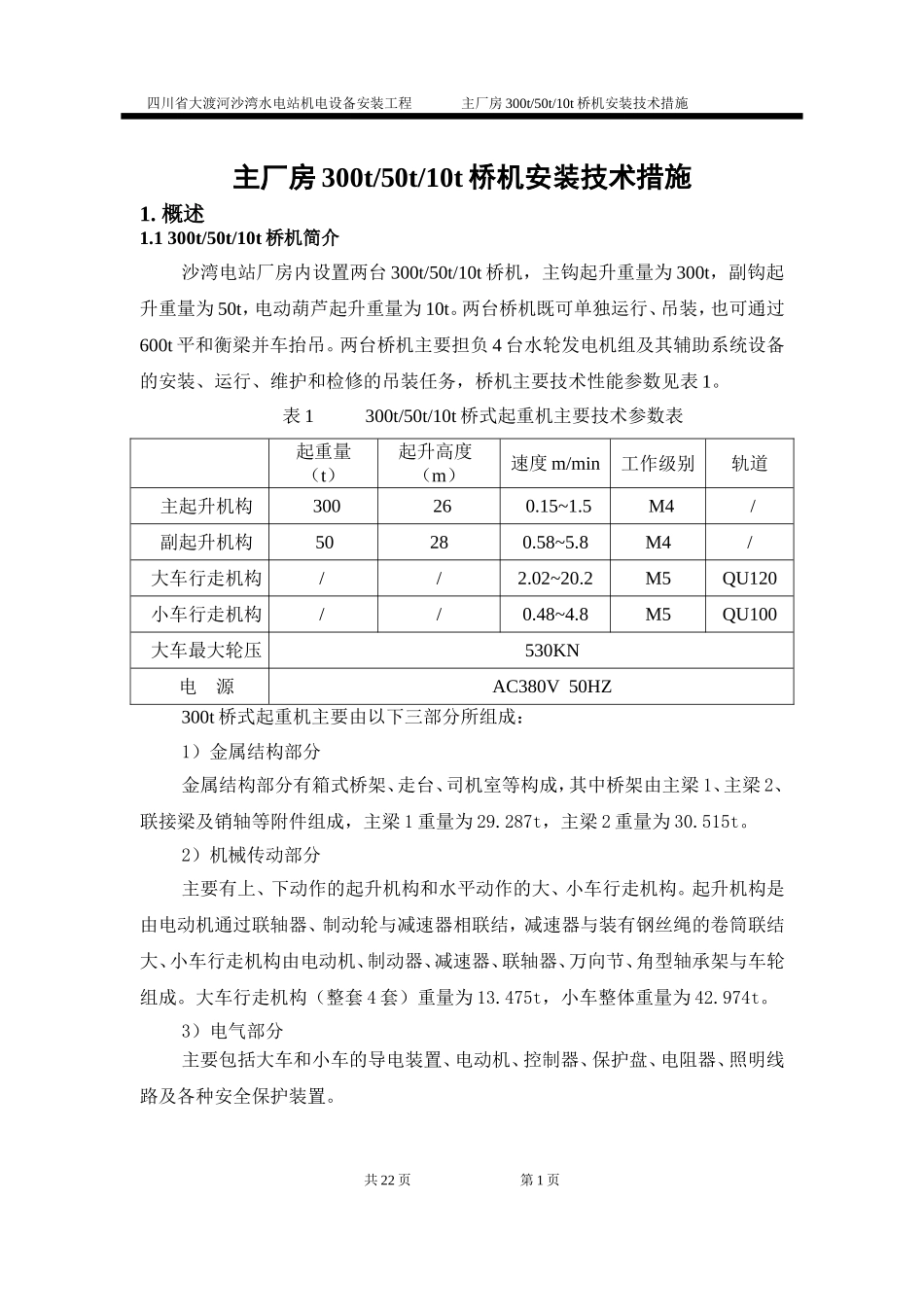

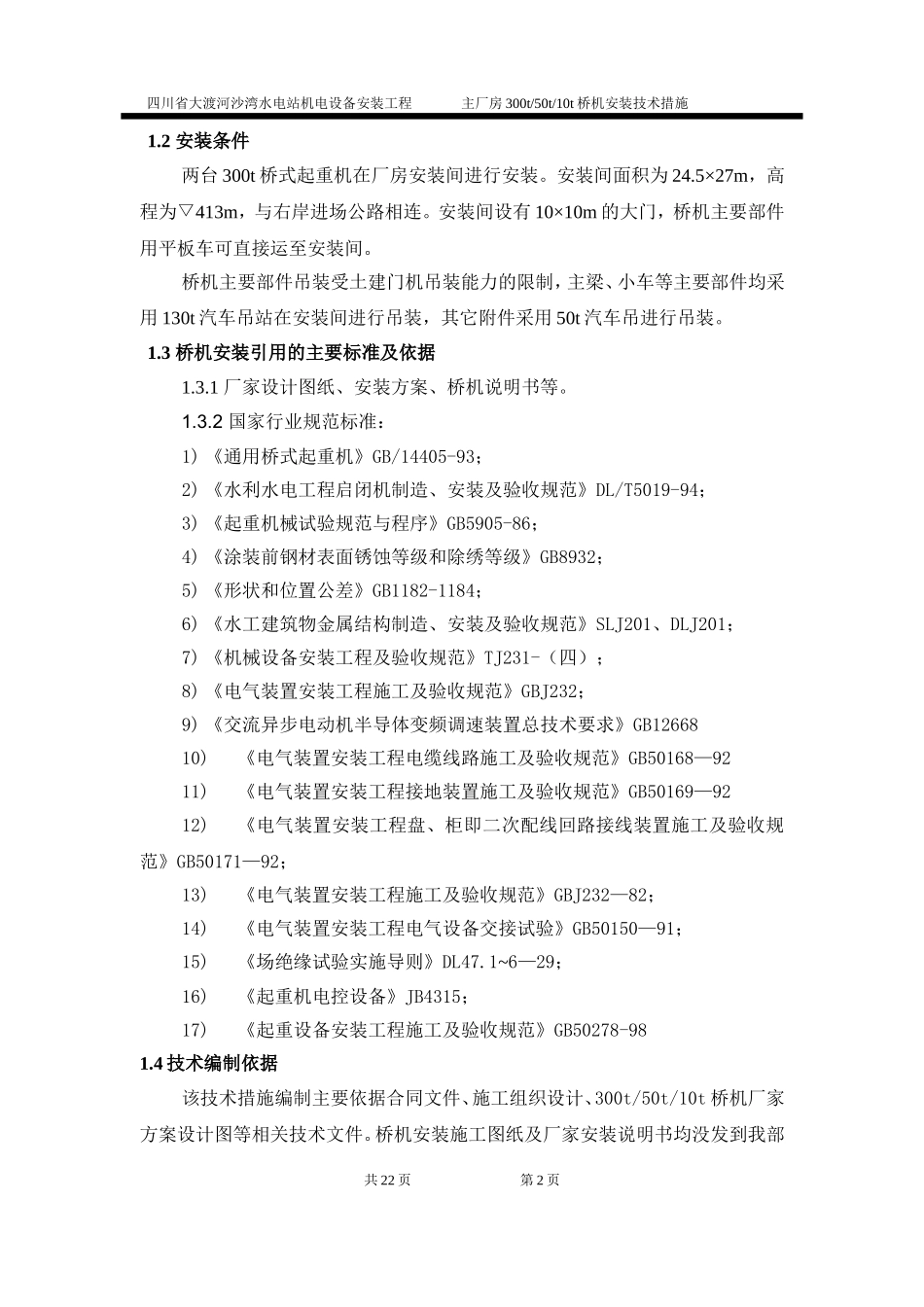

四川省大渡河沙湾水电站机电设备安装工程主厂房300t/50t/10t桥机安装技术措施主厂房300t/50t/10t桥机安装技术措施1.概述1.1300t/50t/10t桥机简介沙湾电站厂房内设置两台300t/50t/10t桥机，主钩起升重量为300t，副钩起升重量为50t，电动葫芦起升重量为10t。两台桥机既可单独运行、吊装，也可通过600t平和衡梁并车抬吊。两台桥机主要担负4台水轮发电机组及其辅助系统设备的安装、运行、维护和检修的吊装任务，桥机主要技术性能参数见表1。表1300t/50t/10t桥式起重机主要技术参数表起重量（t）起升高度（m）速度m/min工作级别轨道主起升机构300260.15~1.5M4/副起升机构50280.58~5.8M4/大车行走机构//2.02~20.2M5QU120小车行走机构//0.48~4.8M5QU100大车最大轮压530KN电源AC380V50HZ300t桥式起重机主要由以下三部分所组成：1）金属结构部分金属结构部分有箱式桥架、走台、司机室等构成，其中桥架由主梁1、主梁2、联接梁及销轴等附件组成，主梁1重量为29.287t，主梁2重量为30.515t。2）机械传动部分主要有上、下动作的起升机构和水平动作的大、小车行走机构。起升机构是由电动机通过联轴器、制动轮与减速器相联结，减速器与装有钢丝绳的卷筒联结大、小车行走机构由电动机、制动器、减速器、联轴器、万向节、角型轴承架与车轮组成。大车行走机构（整套4套）重量为13.475t，小车整体重量为42.974t。3）电气部分主要包括大车和小车的导电装置、电动机、控制器、保护盘、电阻器、照明线路及各种安全保护装置。共22页第1页四川省大渡河沙湾水电站机电设备安装工程主厂房300t/50t/10t桥机安装技术措施1.2安装条件两台300t桥式起重机在厂房安装间进行安装。安装间面积为24.5×27m，高程为▽413m，与右岸进场公路相连。安装间设有10×10m的大门，桥机主要部件用平板车可直接运至安装间。桥机主要部件吊装受土建门机吊装能力的限制，主梁、小车等主要部件均采用130t汽车吊站在安装间进行吊装，其它附件采用50t汽车吊进行吊装。1.3桥机安装引用的主要标准及依据1.3.1厂家设计图纸、安装方案、桥机说明书等。1.3.2国家行业规范标准：1)《通用桥式起重机》GB/14405-93；2)《水利水电工程启闭机制造、安装及验收规范》DL/T5019-94；3)《起重机械试验规范与程序》GB5905-86；4)《涂装前钢材表面锈蚀等级和除绣等级》GB8932；5)《形状和位置公差》GB1182-1184；6)《水工建筑物金属结构制造、安装及验收规范》SLJ201、DLJ201；7)《机械设备安装工程及验收规范》TJ231-（四）；8)《电气装置安装工程施工及验收规范》GBJ232；9)《交流异步电动机半导体变频调速装置总技术要求》GB1266810)《电气装置安装工程电缆线路施工及验收规范》GB50168—9211)《电气装置安装工程接地装置施工及验收规范》GB50169—9212)《电气装置安装工程盘、柜即二次配线回路接线装置施工及验收规范》GB50171—92；13)《电气装置安装工程施工及验收规范》GBJ232—82；14)《电气装置安装工程电气设备交接试验》GB50150—91；15)《场绝缘试验实施导则》DL47.1~6—29；16)《起重机电控设备》JB4315；17)《起重设备安装工程施工及验收规范》GB50278-981.4技术编制依据该技术措施编制主要依据合同文件、施工组织设计、300t/50t/10t桥机厂家方案设计图等相关技术文件。桥机安装施工图纸及厂家安装说明书均没发到我部共22页第2页四川省大渡河沙湾水电站机电设备安装工程主厂房300t/50t/10t桥机安装技术措施安装要求及具体部件结构不明。如该技术措施中的相关条款与施工图纸及厂家说明书不一致时，以桥机安装正式施工图纸及厂家安装说明书为准。2.施工组织2.1安装前的准备工作根据设计图纸和技术规范要求，编写安装工艺并报监理部门审批，在安装过程中根据审批的工艺文件执行；技术人员对参加安装的工人进行技术交底，并对到货的起重设备按照下列要求进行检查：1)设备技术文件应齐全；2)按照设备装箱清单检查设备、材料及附件的型号、规格和数量，且应符合设计和设备技术文件的要求，并应有出厂合格证书及必要的出厂试验记录；3)机电设备应无变形、扭伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散的现象；4)起重机地...
