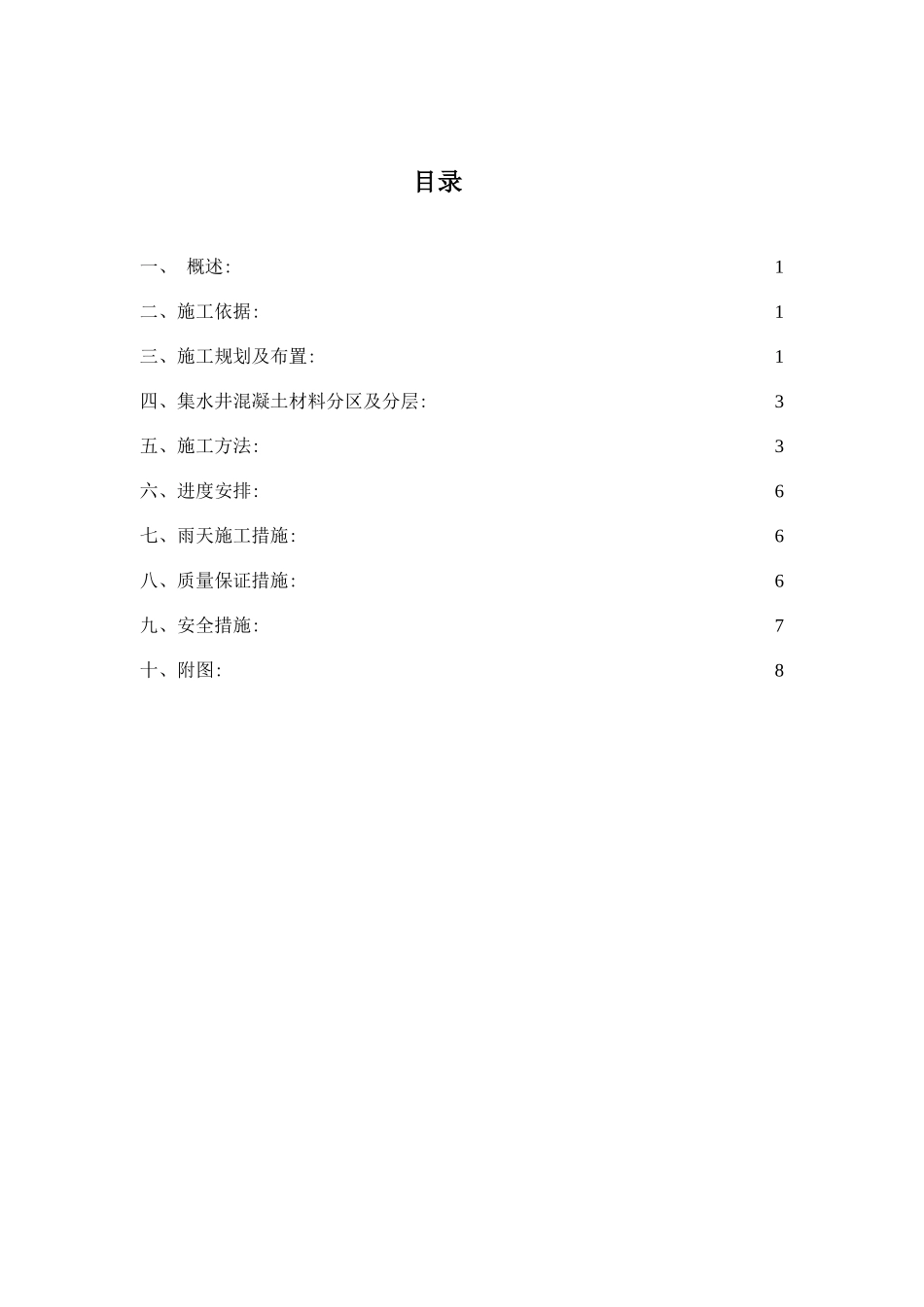

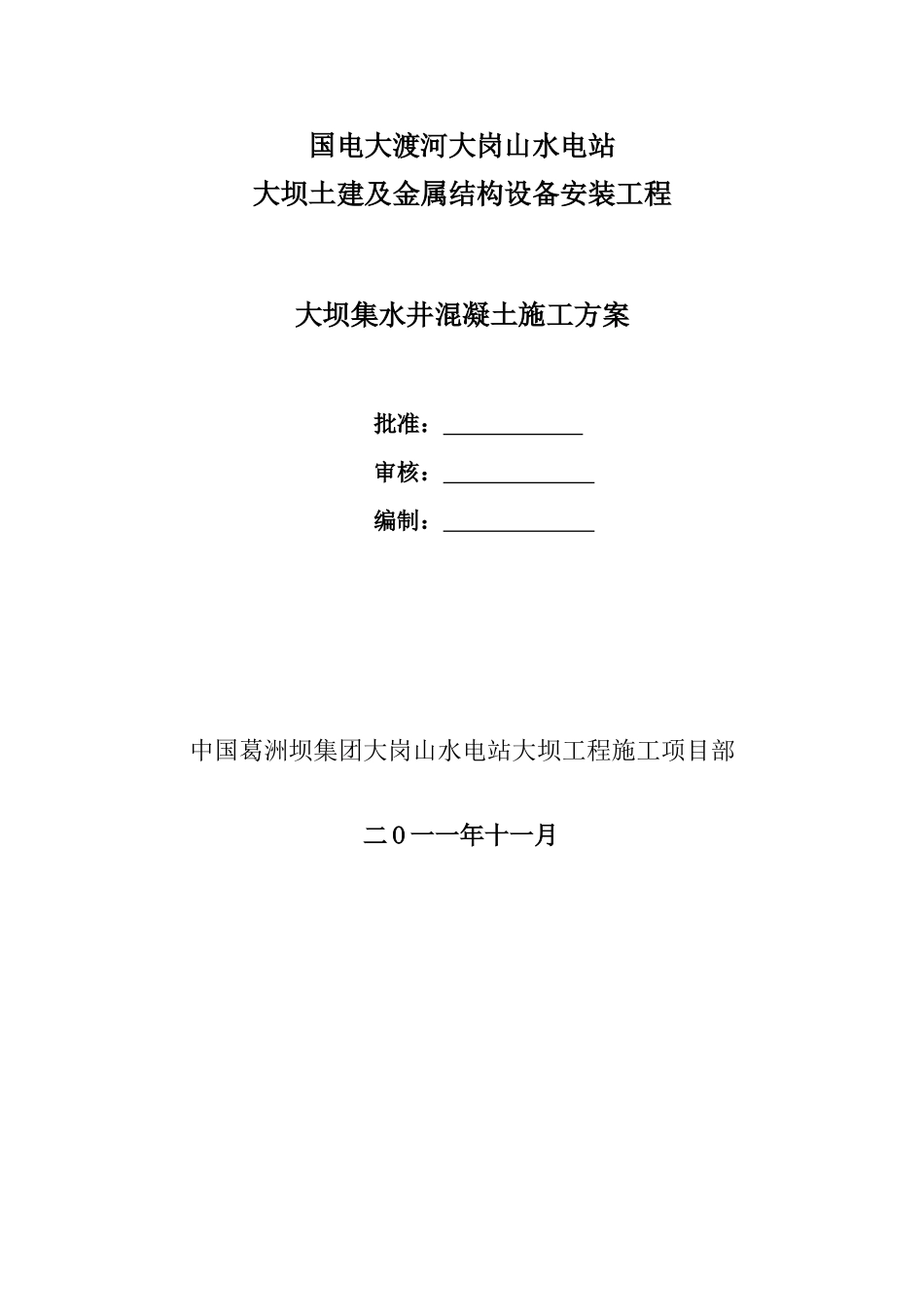

国电大渡河大岗山水电站大坝土建及金属结构设备安装工程大坝集水井混凝土施工方案批准：审核：编制：中国葛洲坝集团大岗山水电站大坝工程施工项目部二O一一年十一月目录一、概述:1二、施工依据:1三、施工规划及布置:1四、集水井混凝土材料分区及分层:3五、施工方法:3六、进度安排:6七、雨天施工措施:6八、质量保证措施:6九、安全措施:7十、附图:8大坝集水井施工方案一、概述:大坝集水井位于14#坝段,15#坝段,集水井主要由下部集水坑（高程928.5～931），中部集水井（高程931～937）和上部集水井（集水井盖板格栅上部高程937～939.5）组成,宽度3.5m，长度为25m。主要承担各交通排水廊道水体的汇集并通过布置于集水坑顶部的四台抽水机向外抽排。集水井上游（坝上下游方向）EL937m高程接集水廊道的连接廊道的底板，集水井设爬梯，集水井盖板格栅，格栅与爬梯的护笼焊接牢靠。二、施工依据:1、《大坝集水井廊道、集水井及泵房平台结构布置图》（CD75SG-412-8（1～4））。2、《拱坝廊道布置图》（CD75SG-412-6⑴～⑿）。3、《拱坝分缝及混凝土分区图》（CD75SG-412-3⑴～⑶）。三、施工规划及布置:1、钢筋加工及运输利用桃坪钢筋加工厂加工钢筋，由平板车运输至基坑后由缆机吊运入仓内。2、模板规划集水井主要由下部集水坑（高程928.5～931），中部集水井（高程931～937）--1和上部集水井（集水井盖板格栅上部高程937～939.5）。由于集水井结构尺寸较小，拟采用P1015、P3015模板进行施工。3、砼运输路砼运输路线为：自卸式混凝土运输车从高线混凝土系统出线后301-2#隧洞至供料平台卸入混凝土立罐，由缆机吊运至浇筑仓位。4、劳动力及施工机械布置进行人员及施工设备的配备，详情见表-1、表-2表-1根据施工进度要求人员配置表序号工种名称数量备注1测量员3项目部配备2试验员23汽车司机104模板工165钢筋工86浇筑工127电焊工48电工、修理工49普工812现场技术人员613管服人员214合计75表-2施工机械配置表序号设备名称型号及规格单位数量备注1平板车20t台12自卸式汽车20t台43振捣棒Φ70或Φ100台8--24电焊机BX7-500台45喷雾机台16冲毛机台17钢筋切断机台18钢筋弯曲机台19缆机台410合计台25四、集水井混凝土材料分区及分层:依据《大坝集水井廊道、集水井及泵房平台结构布置图》（CD75SG-412-8（1～4））。和《拱坝廊道布置图》（CD75SG-412-6⑴～⑿）。集水井周围1米范围内为二级配预冷砼（C18036），集水井周围1米范围外为四级配常态砼（C18036）。集水井混凝土分层厚度基础约束区按不大于1.5米控制浇筑层厚，非基础约束区按不大于3米控制浇筑层厚的原则，依据施工现场实际情况，合理确定浇筑层厚。五、施工方法:1、分层设置拱坝分层严格按照《拱坝分缝及混凝土分区图》（CD75SG-412-3⑴～⑶）图纸和大坝工程混凝土施工技术要求等相关要求执行。具体分层见集水井分层图。2、工艺流程:集水井混凝土施工工艺流程见图-1--模板架立钢筋绑扎测量放样施工准备埋件安装3图-1集水井混凝土施工工艺流程图3、工艺流程简述1）测量放样施工过程中，严格进行测量放样及断面复核工作。作业开始前，测量人员必须对设计图纸进行准确计算，再结合现场进行测量放样，对仓位底部坐标、高程以及立模后的收仓面坐标及高程作出明显标识，严格控制收仓高程。同时做好测量记录，以便现场监理人员进行仓位坐标及高程的复核，确保放样的准确性。2）模板安装侧墙模板采用P1015、P3015散装钢模拼装，局部及不规则区域采用2.5cm厚木板拼缝，内拉内撑固定，φ48×3.5mm钢管双向双围檩加固。钢模板与围檩之间用M12钩头螺栓、3形扣件连接，每块模板上使用8个U形卡。模板拉条直径大于8mm，拉条与锚环的连接牢固，拉条与混凝土面呈40度为宜。顶面模板亦采用P1015、P3015散装钢模拼装，局部及不规则区域采用2.5cm厚木板拼缝。模板采用满堂脚手架支承（顶端设管托）。脚手架采用φ48×3.5mm钢管搭设，横杆与立杆采用十字扣联接；立杆接长尽量采用对接扣件对接（也可采用双搭接），接扣交错布置，两个相邻立柱接头，在高度方向错开的距离不应小于500mm。脚手架间排距75cm，步距150cm，扫地杆距底板不高于20cm，必要时每间隔8m设一道剪...
