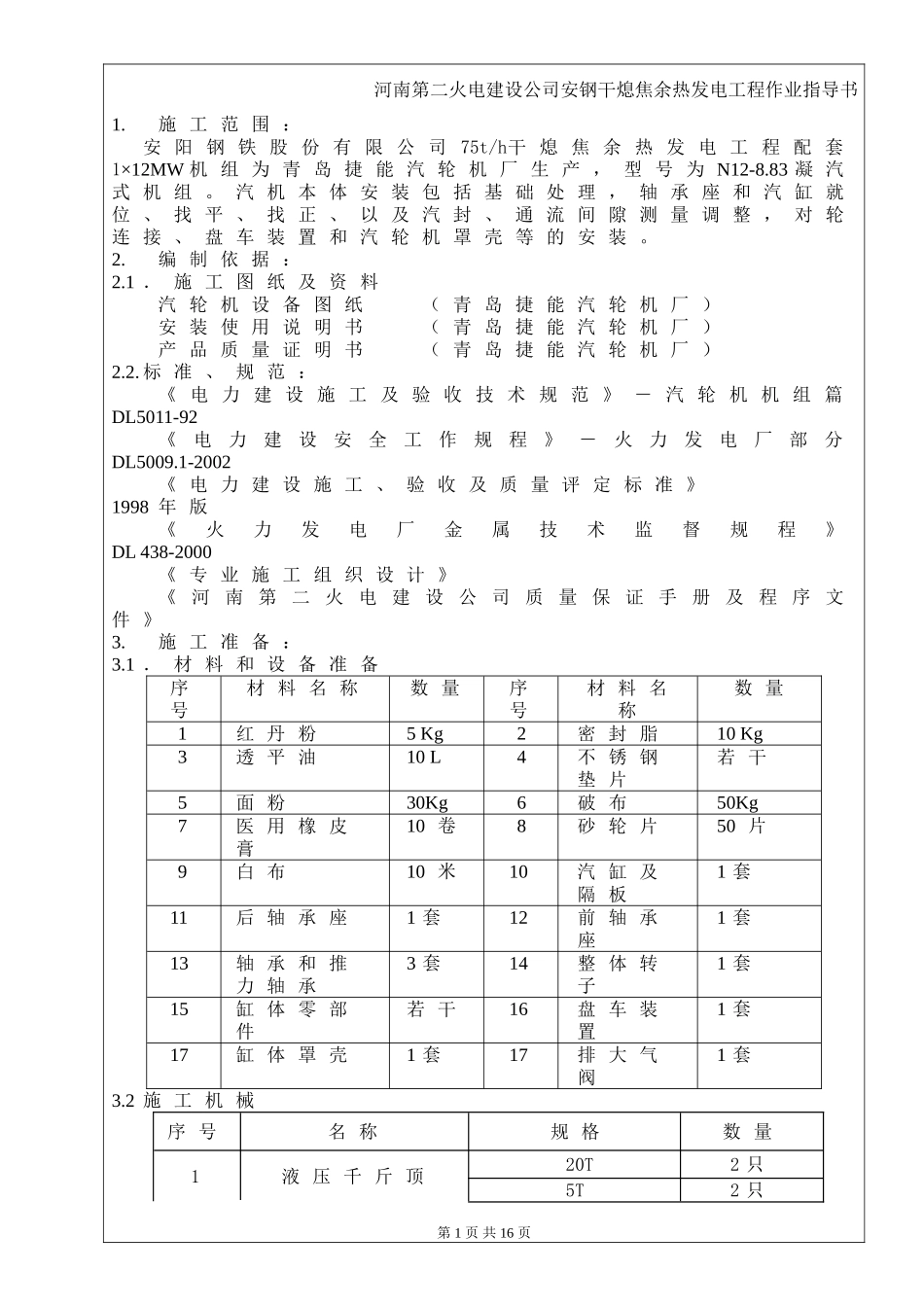

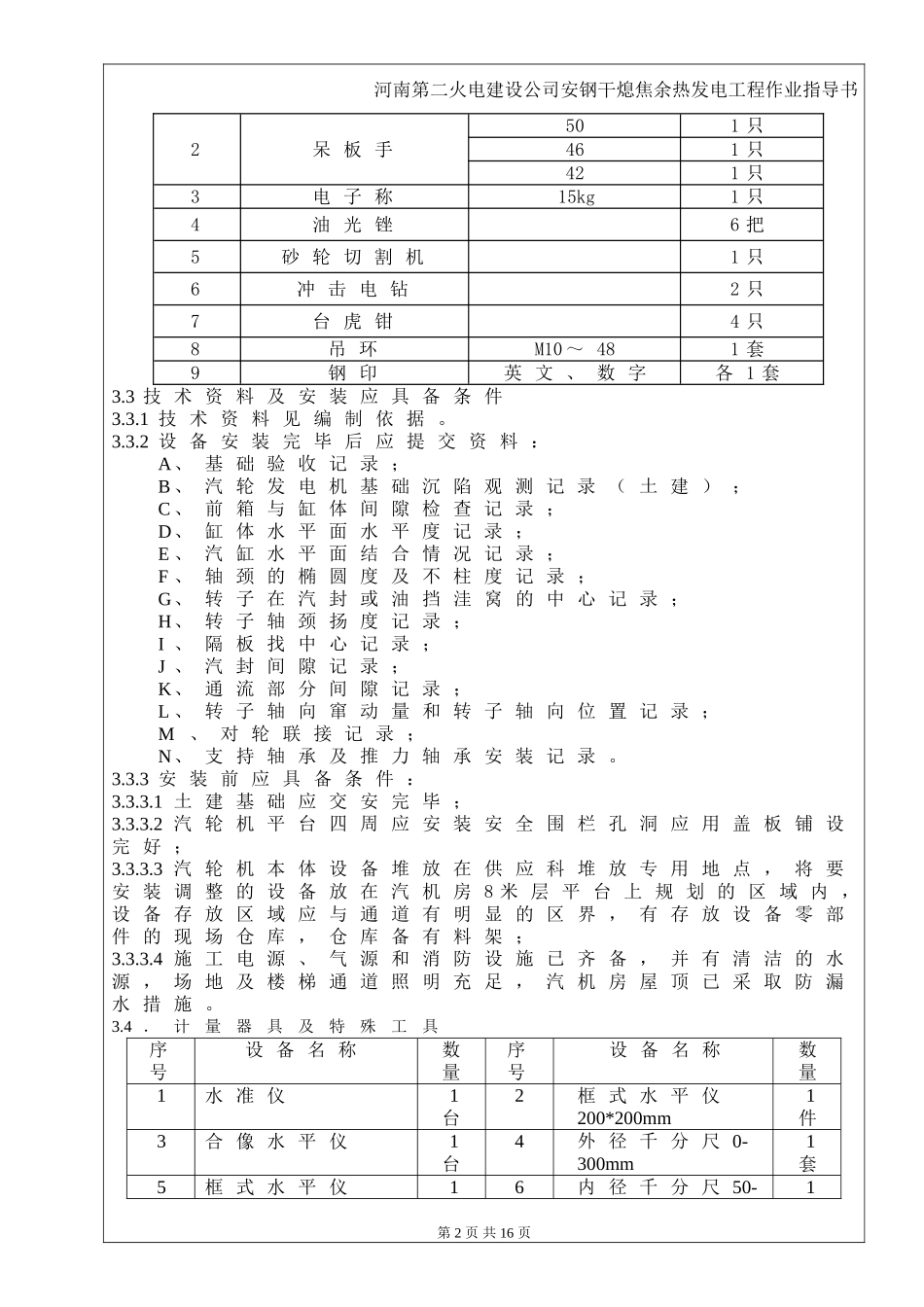

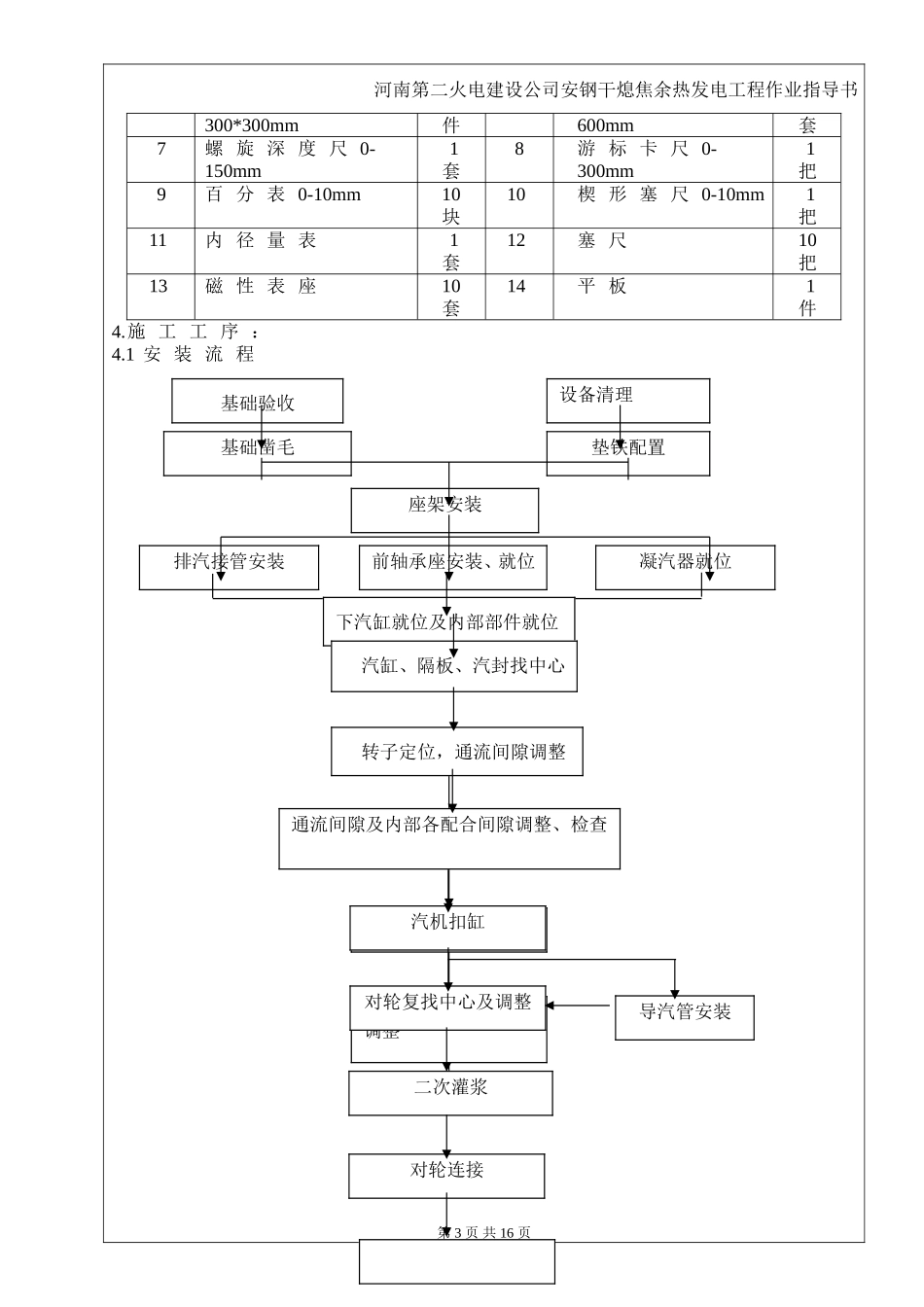

河南第二火电建设公司安钢干熄焦余热发电工程作业指导书1.施工范围：安阳钢铁股份有限公司75t/h干熄焦余热发电工程配套1×12MW机组为青岛捷能汽轮机厂生产，型号为N12-8.83凝汽式机组。汽机本体安装包括基础处理，轴承座和汽缸就位、找平、找正、以及汽封、通流间隙测量调整，对轮连接、盘车装置和汽轮机罩壳等的安装。2.编制依据：2.1．施工图纸及资料汽轮机设备图纸（青岛捷能汽轮机厂）安装使用说明书（青岛捷能汽轮机厂）产品质量证明书（青岛捷能汽轮机厂）2.2.标准、规范：《电力建设施工及验收技术规范》―汽轮机机组篇DL5011-92《电力建设安全工作规程》―火力发电厂部分DL5009.1-2002《电力建设施工、验收及质量评定标准》1998年版《火力发电厂金属技术监督规程》DL438-2000《专业施工组织设计》《河南第二火电建设公司质量保证手册及程序文件》3.施工准备：3.1．材料和设备准备序号材料名称数量序号材料名称数量1红丹粉5Kg2密封脂10Kg3透平油10L4不锈钢垫片若干5面粉30Kg6破布50Kg7医用橡皮膏10卷8砂轮片50片9白布10米10汽缸及隔板1套11后轴承座1套12前轴承座1套13轴承和推力轴承3套14整体转子1套15缸体零部件若干16盘车装置1套17缸体罩壳1套17排大气阀1套3.2施工机械序号名称规格数量1液压千斤顶20T2只5T2只第1页共16页河南第二火电建设公司安钢干熄焦余热发电工程作业指导书2呆板手501只461只421只3电子称15kg1只4油光锉6把5砂轮切割机1只6冲击电钻2只7台虎钳4只8吊环M10～481套9钢印英文、数字各1套3.3技术资料及安装应具备条件3.3.1技术资料见编制依据。3.3.2设备安装完毕后应提交资料：A、基础验收记录；B、汽轮发电机基础沉陷观测记录（土建）；C、前箱与缸体间隙检查记录；D、缸体水平面水平度记录；E、汽缸水平面结合情况记录；F、轴颈的椭圆度及不柱度记录；G、转子在汽封或油挡洼窝的中心记录；H、转子轴颈扬度记录；I、隔板找中心记录；J、汽封间隙记录；K、通流部分间隙记录；L、转子轴向窜动量和转子轴向位置记录；M、对轮联接记录；N、支持轴承及推力轴承安装记录。3.3.3安装前应具备条件：3.3.3.1土建基础应交安完毕；3.3.3.2汽轮机平台四周应安装安全围栏孔洞应用盖板铺设完好；3.3.3.3汽轮机本体设备堆放在供应科堆放专用地点，将要安装调整的设备放在汽机房8米层平台上规划的区域内，设备存放区域应与通道有明显的区界，有存放设备零部件的现场仓库，仓库备有料架；3.3.3.4施工电源、气源和消防设施已齐备，并有清洁的水源，场地及楼梯通道照明充足，汽机房屋顶已采取防漏水措施。3.4．计量器具及特殊工具序号设备名称数量序号设备名称数量1水准仪1台2框式水平仪200*200mm1件3合像水平仪1台4外径千分尺0-300mm1套5框式水平仪16内径千分尺50-1第2页共16页河南第二火电建设公司安钢干熄焦余热发电工程作业指导书300*300mm件600mm套7螺旋深度尺0-150mm1套8游标卡尺0-300mm1把9百分表0-10mm10块10楔形塞尺0-10mm1把11内径量表1套12塞尺10把13磁性表座10套14平板1件4.施工工序：4.1安装流程第3页共16页基础验收设备清理基础凿毛垫铁配置座架安装前轴承座安装、就位全缸找中心转子初找中心转子定位、通流间隙调整排汽接管安装凝汽器就位下汽缸就位及内部部件就位汽缸、隔板、汽封找中心转子定位，通流间隙调整导汽管安装汽机扣缸对轮复找中心及调整二次灌浆对轮连接通流间隙及内部各配合间隙调整、检查河南第二火电建设公司安钢干熄焦余热发电工程作业指导书4.2安装工序方法4.2.1设备开箱检查及清扫4.2.1.1所有设备到现场后应按要求妥善保存；4.2.1.2设备安装前，按装箱单进行认真检查，并做好开箱记录；4.2.1.3本体所有部套（除不需拆卸的部套）及零件均进行彻底清理；4.2.1.4清扫时，设备精加工表面及水平密合中分面不允许出现磕碰、拉伤现象；各疏水孔、档油环的排油孔、各类轴承的油孔、保安部套油口、沟槽等部位一定要清理洁净、畅通；4.2.1.5对高温环境下使用的重要合金钢零部件应进行材质检查，M30及以上的合金紧固件应进行硬度检查，轴瓦和推理瓦块做PT检查；4.2.1.6起重设备在使用之前应详细进行检查，看有无损伤。4.2.2基础检查验收4.2.2.1依据施...
