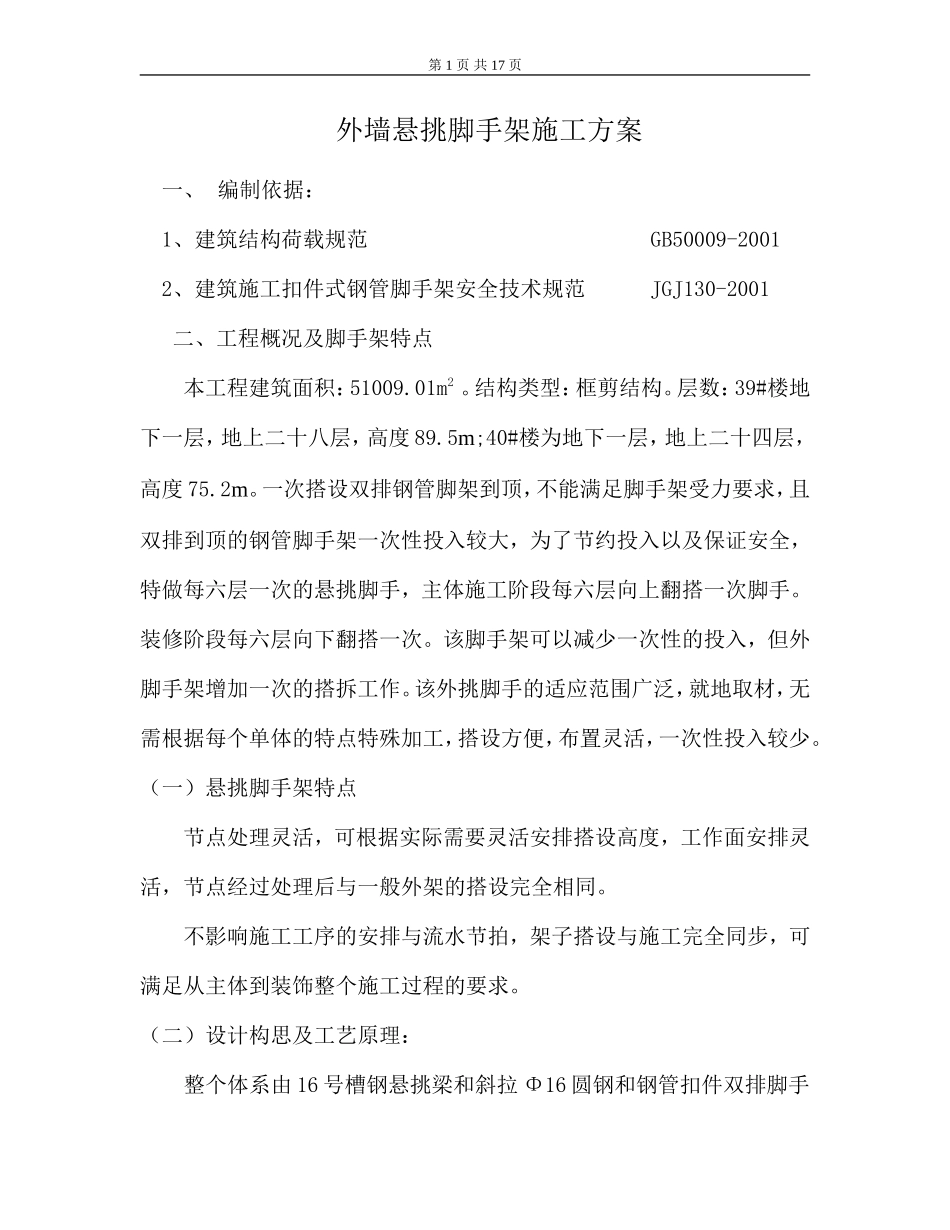

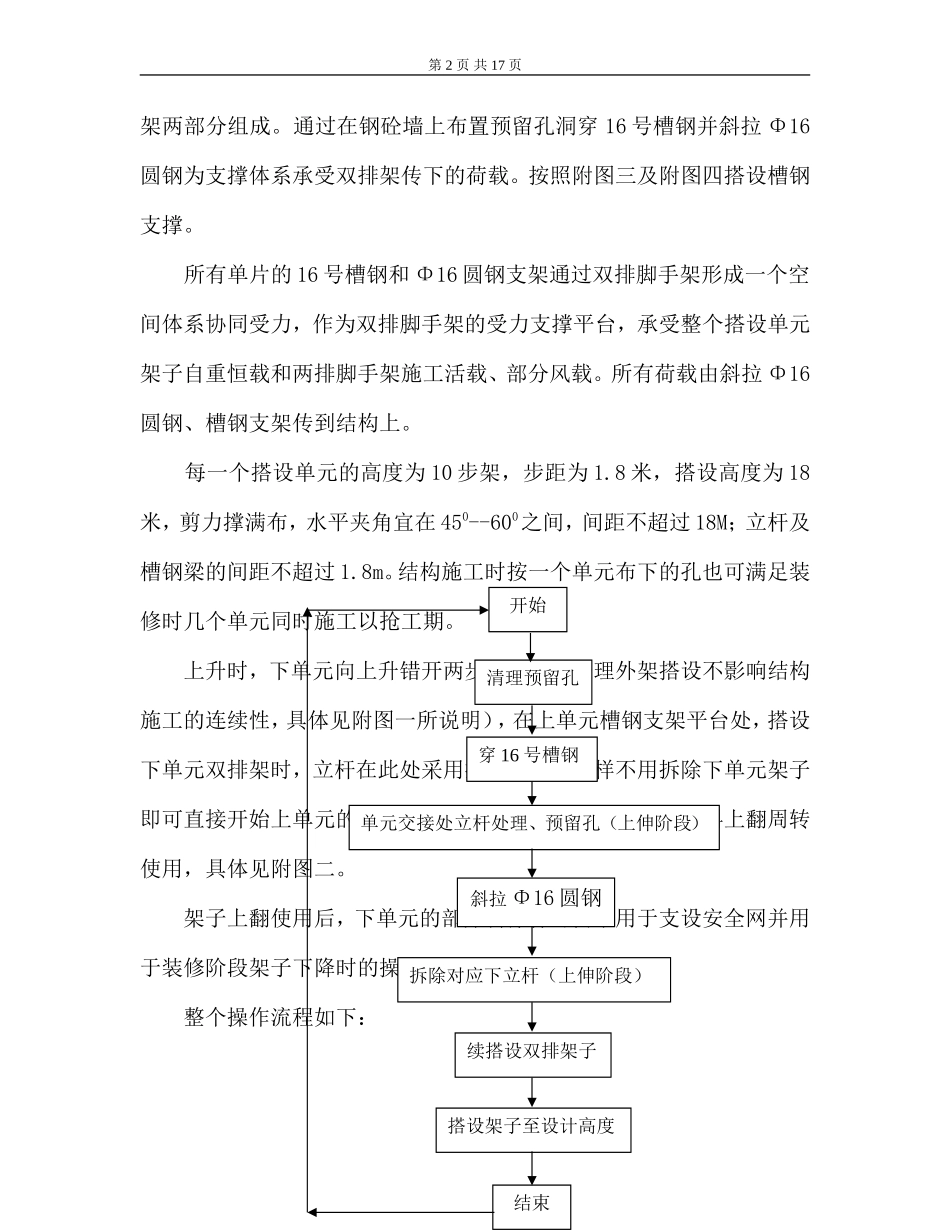

第1页共17页外墙悬挑脚手架施工方案一、编制依据：1、建筑结构荷载规范GB50009-20012、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001二、工程概况及脚手架特点本工程建筑面积：51009.01m2。结构类型：框剪结构。层数：39#楼地下一层，地上二十八层，高度89.5m;40#楼为地下一层，地上二十四层，高度75.2m。一次搭设双排钢管脚架到顶，不能满足脚手架受力要求，且双排到顶的钢管脚手架一次性投入较大，为了节约投入以及保证安全，特做每六层一次的悬挑脚手，主体施工阶段每六层向上翻搭一次脚手。装修阶段每六层向下翻搭一次。该脚手架可以减少一次性的投入，但外脚手架增加一次的搭拆工作。该外挑脚手的适应范围广泛，就地取材，无需根据每个单体的特点特殊加工，搭设方便，布置灵活，一次性投入较少。（一）悬挑脚手架特点节点处理灵活，可根据实际需要灵活安排搭设高度，工作面安排灵活，节点经过处理后与一般外架的搭设完全相同。不影响施工工序的安排与流水节拍，架子搭设与施工完全同步，可满足从主体到装饰整个施工过程的要求。（二）设计构思及工艺原理：整个体系由16号槽钢悬挑梁和斜拉Φ16圆钢和钢管扣件双排脚手第2页共17页架两部分组成。通过在钢砼墙上布置预留孔洞穿16号槽钢并斜拉Φ16圆钢为支撑体系承受双排架传下的荷载。按照附图三及附图四搭设槽钢支撑。所有单片的16号槽钢和Φ16圆钢支架通过双排脚手架形成一个空间体系协同受力，作为双排脚手架的受力支撑平台，承受整个搭设单元架子自重恒载和两排脚手架施工活载、部分风载。所有荷载由斜拉Φ16圆钢、槽钢支架传到结构上。每一个搭设单元的高度为10步架，步距为1.8米，搭设高度为18米，剪力撑满布，水平夹角宜在450--600之间，间距不超过18M；立杆及槽钢梁的间距不超过1.8m。结构施工时按一个单元布下的孔也可满足装修时几个单元同时施工以抢工期。上升时，下单元向上升错开两步架（这样处理外架搭设不影响结构施工的连续性，具体见附图一所说明），在上单元槽钢支架平台处，搭设下单元双排架时，立杆在此处采用搭接接头，这样不用拆除下单元架子即可直接开始上单元的搭设，然后即可拆除下单元架子，材料上翻周转使用，具体见附图二。架子上翻使用后，下单元的部分斜撑杆可留下用于支设安全网并用于装修阶段架子下降时的操作平台。整个操作流程如下：开始清理预留孔穿16号槽钢拆除对应下立杆（上伸阶段）斜拉Φ16圆钢续搭设双排架子结束单元交接处立杆处理、预留孔（上伸阶段）搭设架子至设计高度第3页共17页（三）施工操作要点：上升时，上下单元交接错开处特别是上立杆间距，标高必须准确定位。同一条边上相同标高的所有预留孔口应尽量保持在同一个水平平面内以利于体系的整体受力。平面上位于同一位置的预留孔上下应保证在同一竖直线上。留孔尺寸以不超过100×200mm为宜留孔结合剪力墙布筋，水平筋考虑弯起，以便于水平槽钢的拆换。上升阶段，上下单元交接处加上16号槽钢，由于仍然要利用下单元架子承受最上面的两步架（即上单元最底部的两步架）的荷载，所以不得同时拆除所有下单元立杆，必须等到上单元斜拉Φ16圆钢加好后方可大量拆除，从保证安全及不影响施工来考虑，宜采用上述工艺流程图所说明的方法操作，并按附图二中的详图所示及其说明对节点按要求进行处理，重点是Φ16圆钢的连接关系和杆件的更换、拆除顺序。上下单元转换处几处节点部位的钢管扣件布置建议按照所附详图及其说明所示的方式进行处理较为妥当，特别要注意连续关系及搭设顺序。所有槽钢及Φ16圆钢底部穿墙小横杆应按照附图三中所示在墙内侧（室内）进行限位加固以保证其不产生较大位移。墙柱上的留孔一般将很快随侧模的拆除露出。预留孔洞的布置方案：布置时应从阴阳角开始，其布置方法宜根据第4页共17页实际工程的结构形式、平立面样式的特点及施工组织的要求，以使留洞尽量少、外架结构处理简单方便、不影响施工的连续性为基本原则。详见附图四及其说明。外架使用过程中应安排专人随时对架子的钢管、扣件进行检查，重点是16号槽钢及斜拉Φ16圆钢支撑平台部位，并应随时对整个外架的整体及局部变形进行观测。其他如架子的拉结、坡...
