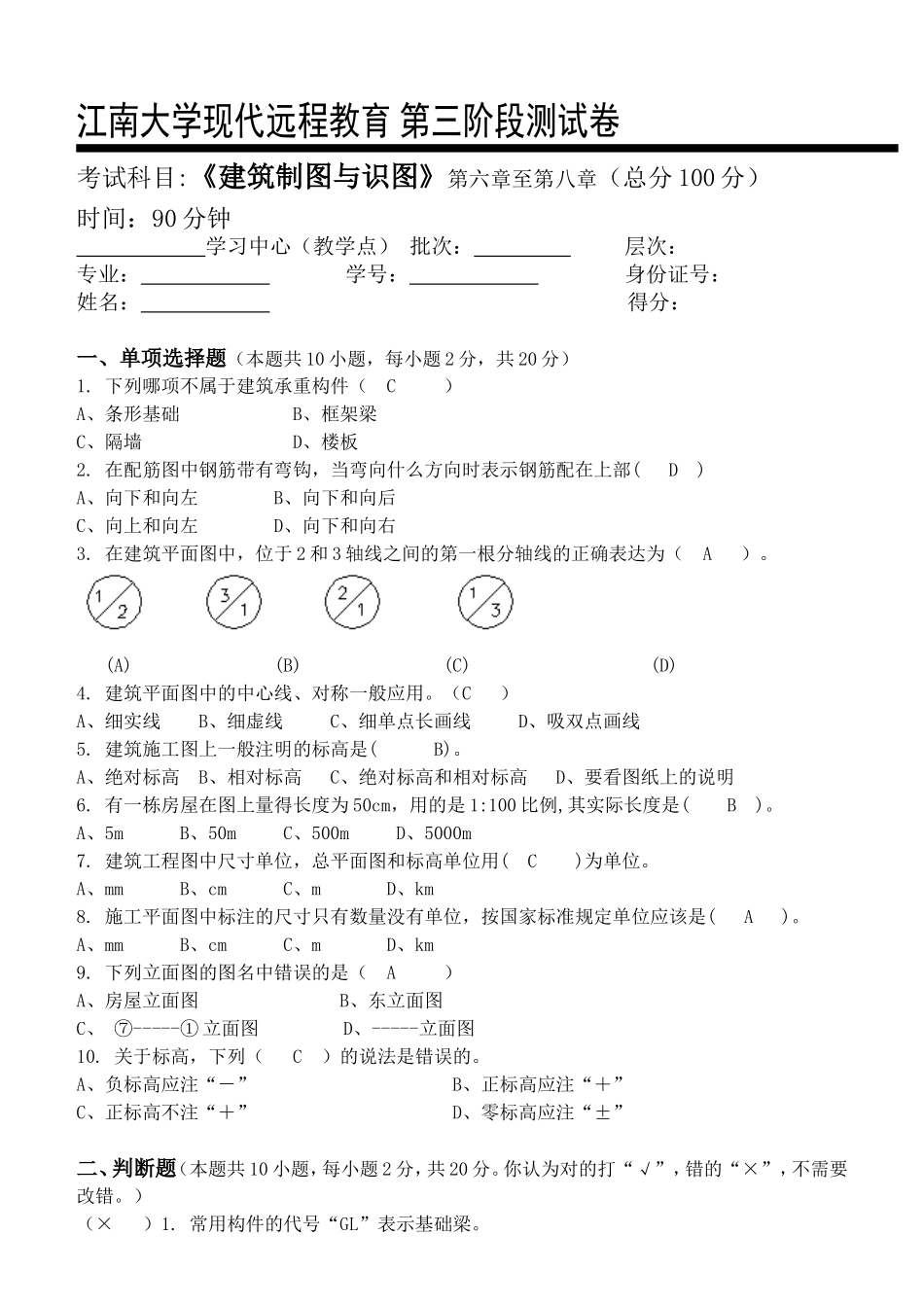

江南大学现代远程教育第三阶段测试卷考试科目:《建筑制图与识图》第六章至第八章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1.下列哪项不属于建筑承重构件（C）A、条形基础B、框架梁C、隔墙D、楼板2.在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部(D)A、向下和向左B、向下和向后C、向上和向左D、向下和向右3.在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。(A)(B)(C)(D)4.建筑平面图中的中心线、对称一般应用。（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线5.建筑施工图上一般注明的标高是(B)。A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明6.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是(B)。A、5mB、50mC、500mD、5000m7.建筑工程图中尺寸单位，总平面图和标高单位用(C)为单位。A、mmB、cmC、mD、km8.施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是(A)。A、mmB、cmC、mD、km9.下列立面图的图名中错误的是（A）A、房屋立面图B、东立面图C、⑦-----①立面图D、-----立面图10.关于标高，下列（C）的说法是错误的。A、负标高应注“－”B、正标高应注“＋”C、正标高不注“＋”D、零标高应注“±”二、判断题（本题共10小题，每小题2分，共20分。你认为对的打“√”，错的“×”，不需要改错。）（×）1.常用构件的代号“GL”表示基础梁。（×）2.结构施工图中的构造柱的代号是“GJ”。（×）3.钢筋混凝土结构施工图中“2Φ16”表示2根HPB235级钢筋直径为16mm。（√）4.梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm。（√）5.梁内的钢筋是由主筋（即受力筋），架立筋和箍筋所组成。（√）6.标高是表示建筑物各部分或各个位置相对于±0.00的高度。（×）7.立面图不能按轴线方式命名。（×）8.总平面图中的尺寸单位为毫米，标高尺寸单位为米。（√）9.指北针一般画在总平面图和底层平面图上。（√）10.总平面图的所有尺寸单位均为米，标注至小数点后二位。三、作图题（本题共3小题，每题20分，共60分）1.在指定位置绘出下面构件的1-1和2-2断面图。2.在指定位置绘出下面构件的1-1剖面图。3.在指定位置作出1-1断面图2-2剖面图。
