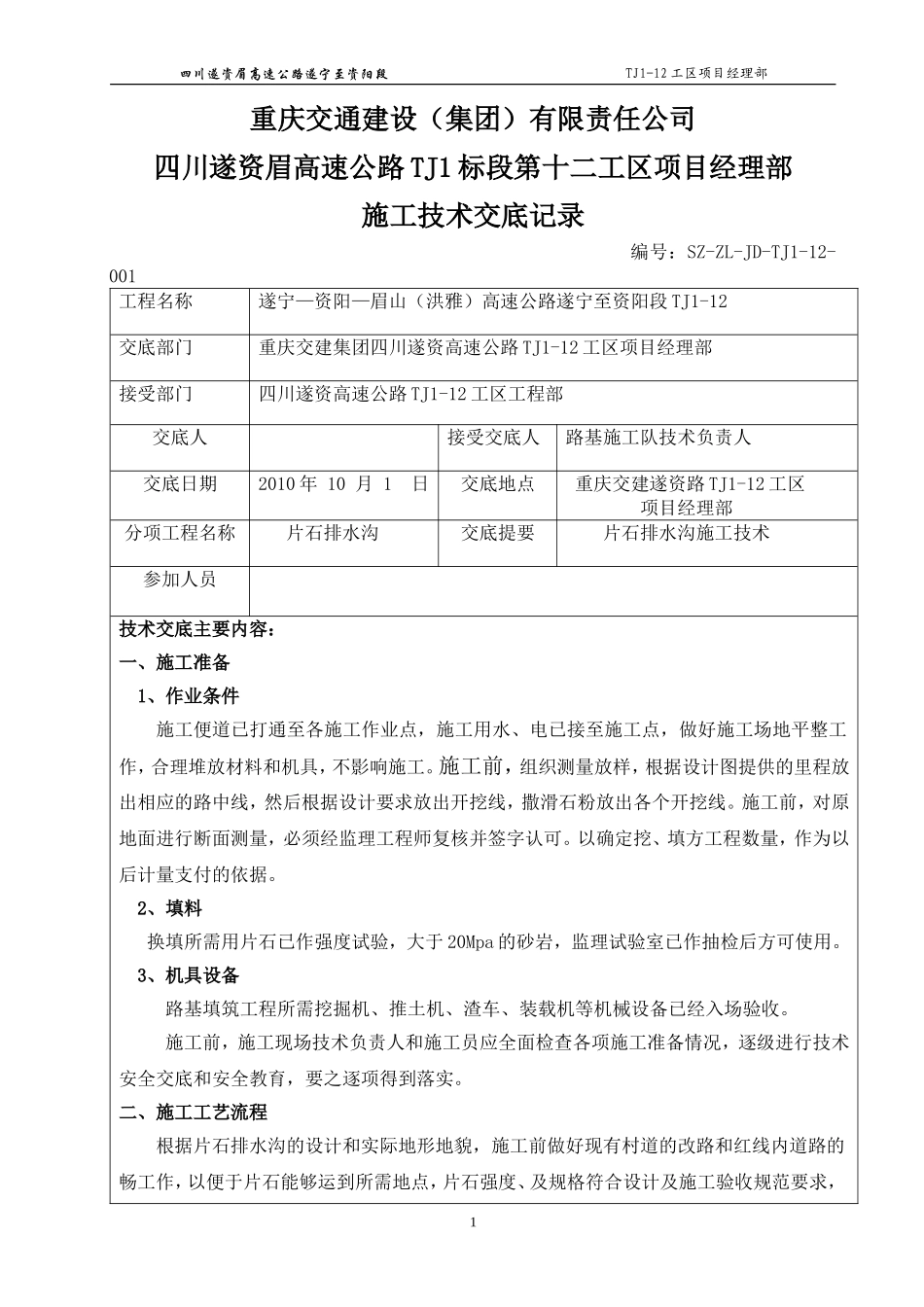

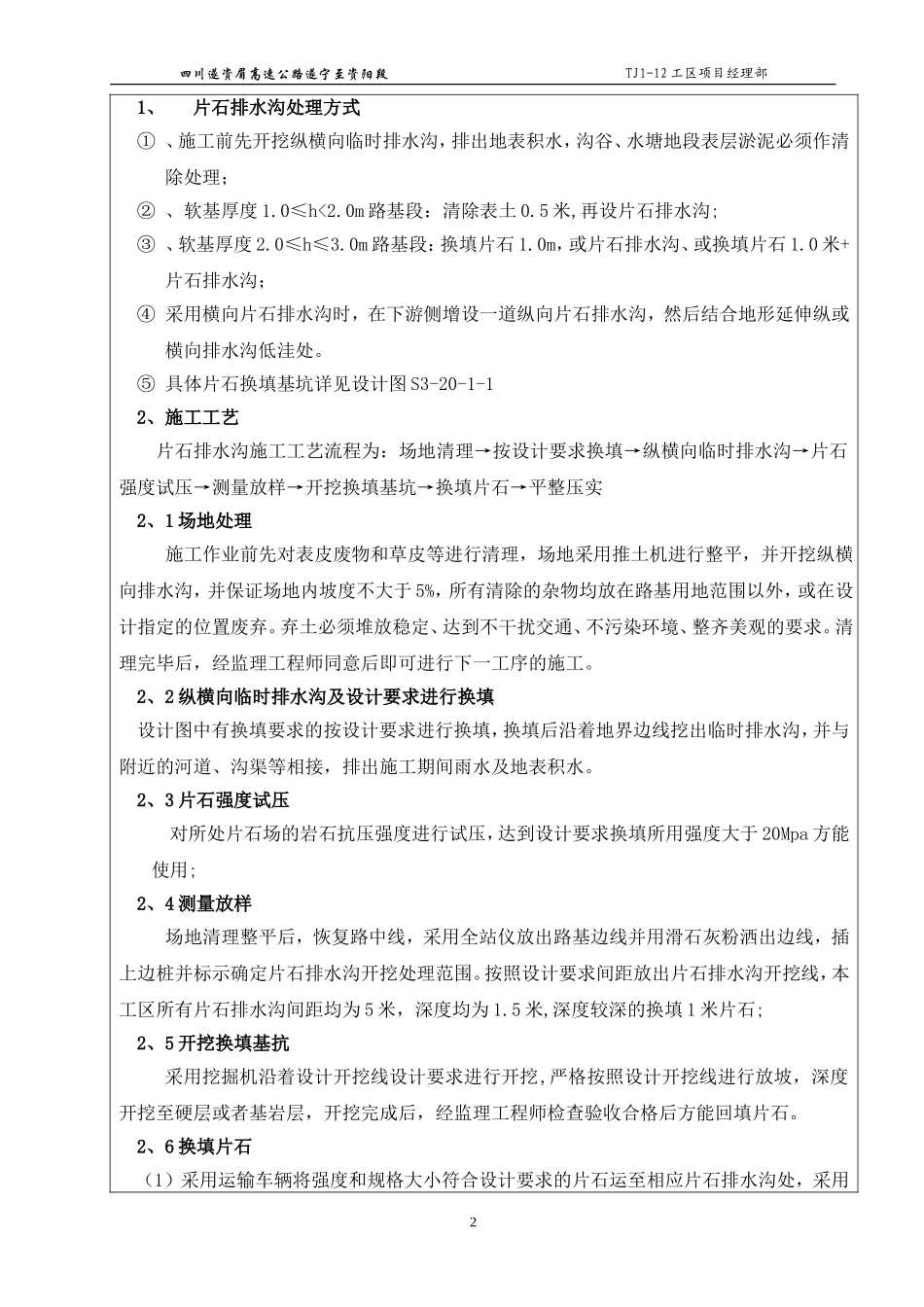

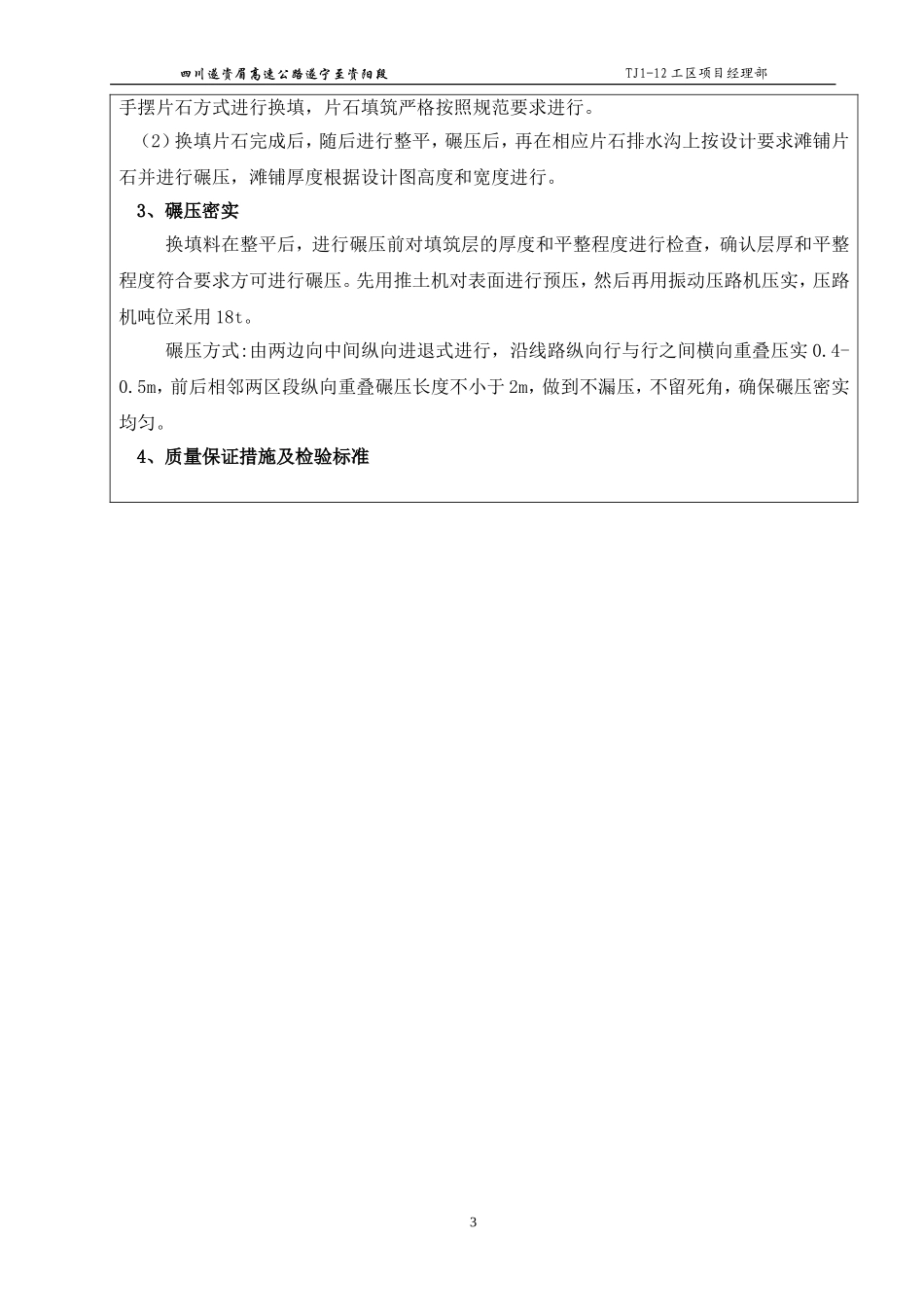

四川遂资眉高速公路遂宁至资阳段TJ1-12工区项目经理部重庆交通建设(集团)有限责任公司四川遂资眉高速公路TJ1标段第十二工区项目经理部施工技术交底记录编号:SZ-ZL-JD-TJ1-12-001工程名称遂宁—资阳—眉山(洪雅)高速公路遂宁至资阳段TJ1-12交底部门重庆交建集团四川遂资高速公路TJ1-12工区项目经理部接受部门四川遂资高速公路TJ1-12工区工程部交底人接受交底人路基施工队技术负责人交底日期2010年10月1日交底地点重庆交建遂资路TJ1-12工区项目经理部分项工程名称片石排水沟交底提要片石排水沟施工技术参加人员技术交底主要内容:一、施工准备1、作业条件施工便道已打通至各施工作业点,施工用水、电已接至施工点,做好施工场地平整工作,合理堆放材料和机具,不影响施工。施工前,组织测量放样,根据设计图提供的里程放出相应的路中线,然后根据设计要求放出开挖线,撒滑石粉放出各个开挖线。施工前,对原地面进行断面测量,必须经监理工程师复核并签字认可。以确定挖、填方工程数量,作为以后计量支付的依据。2、填料换填所需用片石已作强度试验,大于20Mpa的砂岩,监理试验室已作抽检后方可使用。3、机具设备路基填筑工程所需挖掘机、推土机、渣车、装载机等机械设备已经入场验收。施工前,施工现场技术负责人和施工员应全面检查各项施工准备情况,逐级进行技术安全交底和安全教育,要之逐项得到落实。二、施工工艺流程根据片石排水沟的设计和实际地形地貌,施工前做好现有村道的改路和红线内道路的畅工作,以便于片石能够运到所需地点,片石强度、及规格符合设计及施工验收规范要求,1四川遂资眉高速公路遂宁至资阳段TJ1-12工区项目经理部1、片石排水沟处理方式①、施工前先开挖纵横向临时排水沟,排出地表积水,沟谷、水塘地段表层淤泥必须作清除处理;②、软基厚度1.0≤h<2.0m路基段:清除表土0.5米,再设片石排水沟;③、软基厚度2.0≤h≤3.0m路基段:换填片石1.0m,或片石排水沟、或换填片石1.0米+片石排水沟;④采用横向片石排水沟时,在下游侧增设一道纵向片石排水沟,然后结合地形延伸纵或横向排水沟低洼处。⑤具体片石换填基坑详见设计图S3-20-1-12、施工工艺片石排水沟施工工艺流程为:场地清理→按设计要求换填→纵横向临时排水沟→片石强度试压→测量放样→开挖换填基坑→换填片石→平整压实2、1场地处理施工作业前先对表皮废物和草皮等进行清理,场地采用推土机进行整平,并开挖纵横向排水沟,并保证场地内坡度不大于5%,所有清除的杂物均放在路基用地范围以外,或在设计指定的位置废弃。弃土必须堆放稳定、达到不干扰交通、不污染环境、整齐美观的要求。清理完毕后,经监理工程师同意后即可进行下一工序的施工。2、2纵横向临时排水沟及设计要求进行换填设计图中有换填要求的按设计要求进行换填,换填后沿着地界边线挖出临时排水沟,并与附近的河道、沟渠等相接,排出施工期间雨水及地表积水。2、3片石强度试压对所处片石场的岩石抗压强度进行试压,达到设计要求换填所用强度大于20Mpa方能使用;2、4测量放样场地清理整平后,恢复路中线,采用全站仪放出路基边线并用滑石灰粉洒出边线,插上边桩并标示确定片石排水沟开挖处理范围。按照设计要求间距放出片石排水沟开挖线,本工区所有片石排水沟间距均为5米,深度均为1.5米,深度较深的换填1米片石;2、5开挖换填基抗采用挖掘机沿着设计开挖线设计要求进行开挖,严格按照设计开挖线进行放坡,深度开挖至硬层或者基岩层,开挖完成后,经监理工程师检查验收合格后方能回填片石。2、6换填片石(1)采用运输车辆将强度和规格大小符合设计要求的片石运至相应片石排水沟处,采用2四川遂资眉高速公路遂宁至资阳段TJ1-12工区项目经理部手摆片石方式进行换填,片石填筑严格按照规范要求进行。(2)换填片石完成后,随后进行整平,碾压后,再在相应片石排水沟上按设计要求滩铺片石并进行碾压,滩铺厚度根据设计图高度和宽度进行。3、碾压密实换填料在整平后,进行碾压前对填筑层的厚度和平整程度进行检查,确认层厚和平整程度符合要求方可进行碾压。先用推土机对表面进行预压,然后再用振动压路机压实,压路机吨位采用18t。碾压方...
