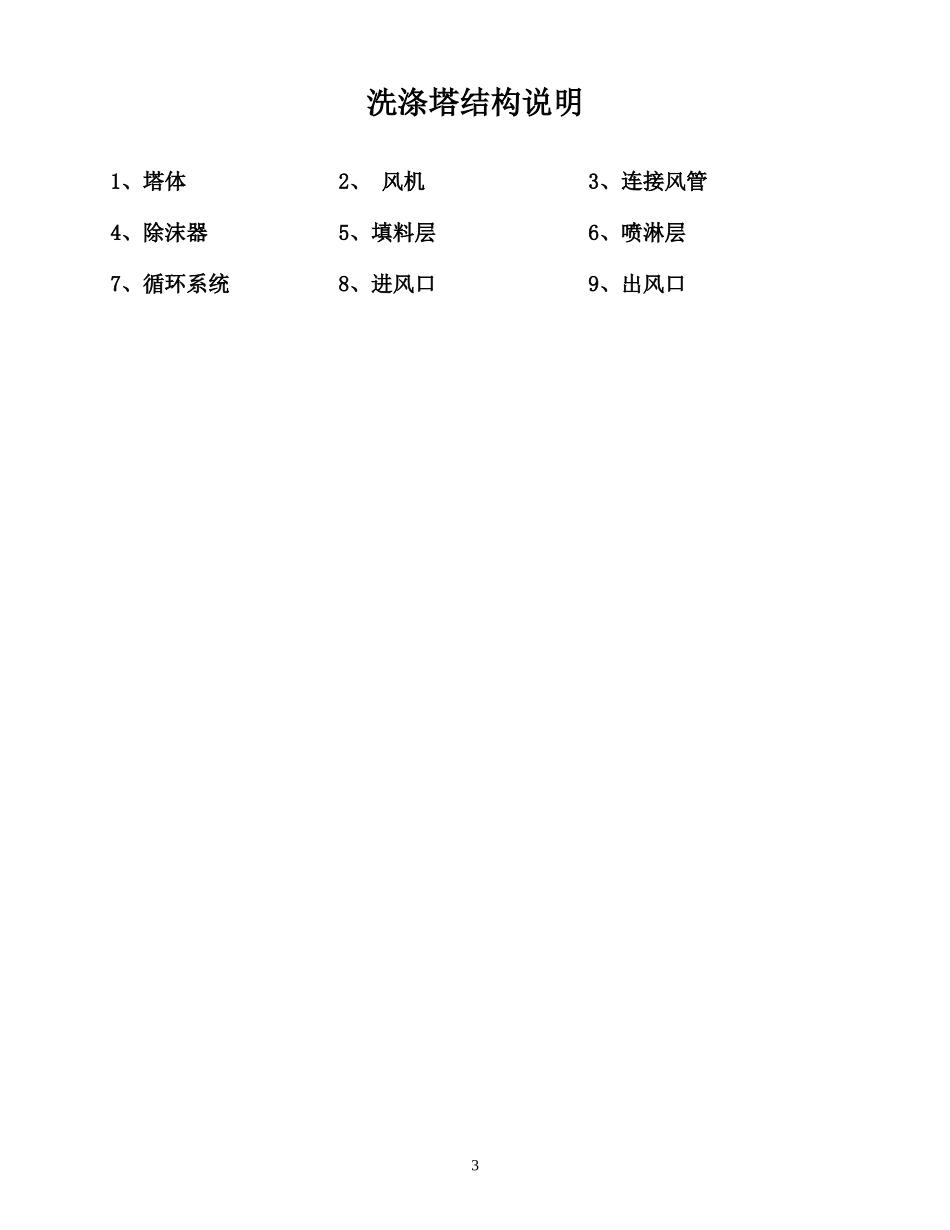

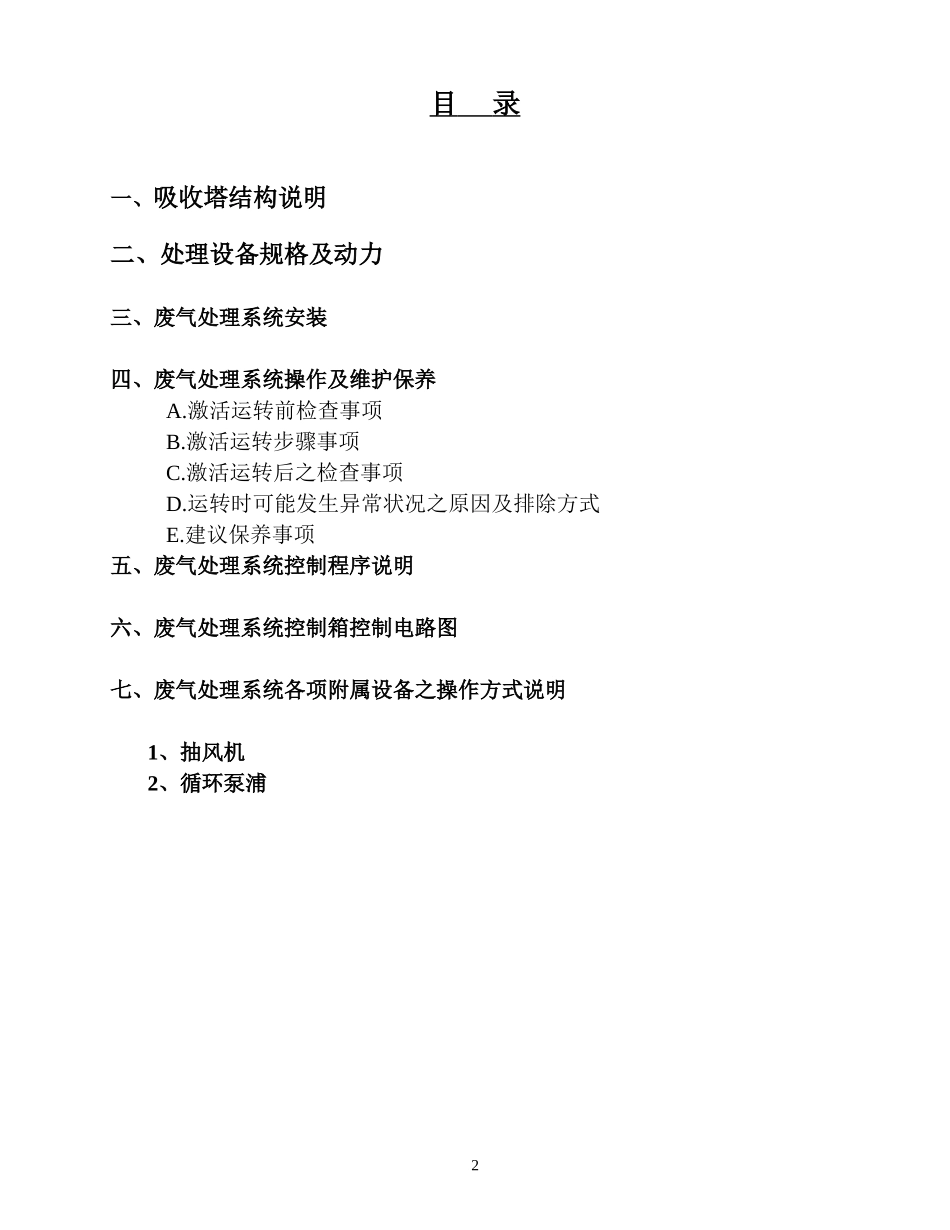

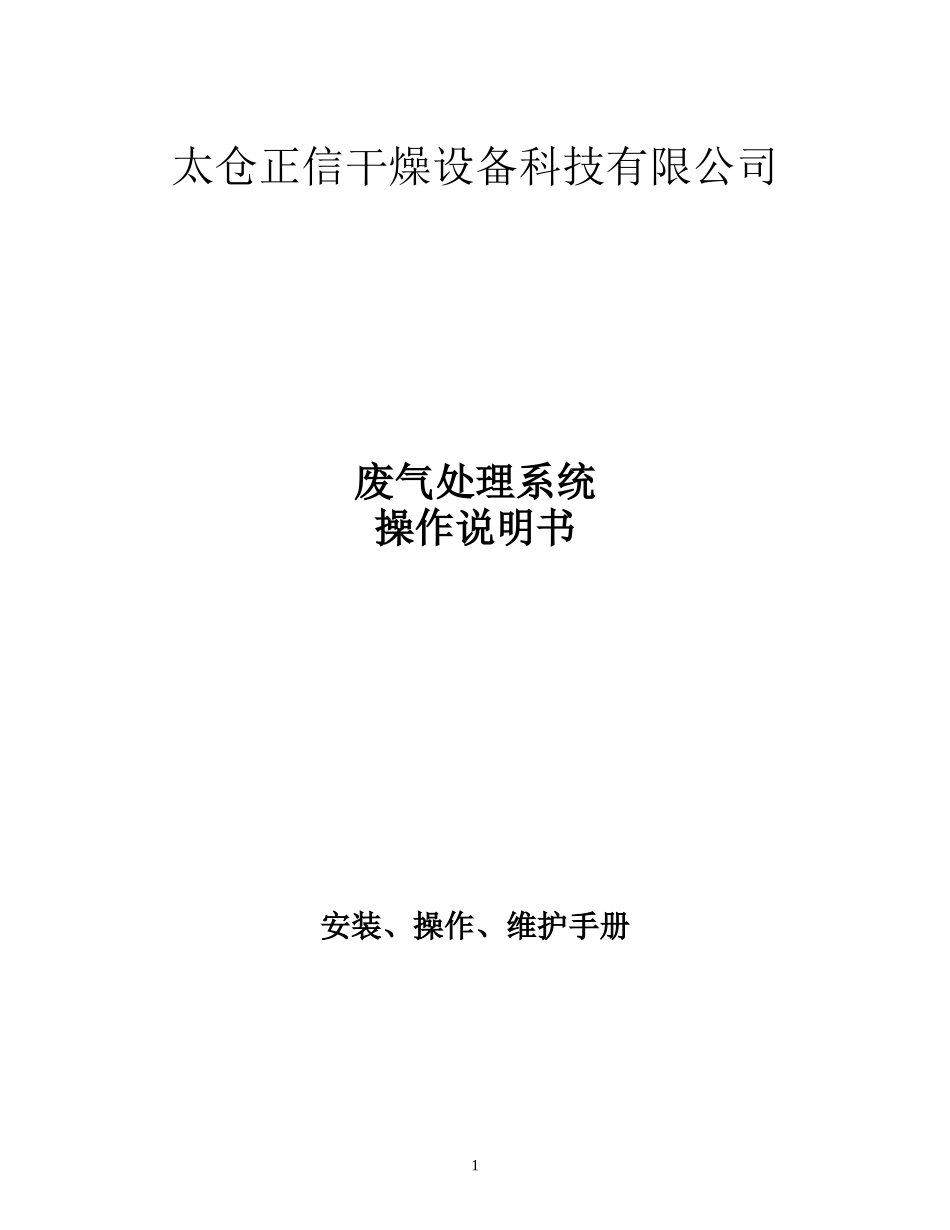

太仓正信干燥设备科技有限公司废气处理系统操作说明书安装、操作、维护手册1目录一、吸收塔结构说明二、处理设备规格及动力三、废气处理系统安装四、废气处理系统操作及维护保养A.激活运转前检查事项B.激活运转步骤事项C.激活运转后之检查事项D.运转时可能发生异常状况之原因及排除方式E.建议保养事项五、废气处理系统控制程序说明六、废气处理系统控制箱控制电路图七、废气处理系统各项附属设备之操作方式说明1、抽风机2、循环泵浦2洗涤塔结构说明1、塔体2、风机3、连接风管4、除沫器5、填料层6、喷淋层7、循环系统8、进风口9、出风口34处理设备规格及动力项目品名规格数量备注吸收塔含现场主机安装材质：PP循环水泵1台材质：FRPP风机含现场主机安装材质：PP5废气处理系统设备安装一、废气处理设备:1.洗涤塔：a.先检查设备基础(R.C)，是否水平平稳。b.将洗涤塔吊装至设备基础(R.C)，以根据情况固定。c.所有与洗涤塔或循环水槽(进流水管路、溢流及排放水管路)连接之管路、位置需依适当排列且要有支撑固定。2.循环泵浦：a.首先安装时要仔细对好其中心，使泵浦入口中心与洗涤塔衔接管中心同一高度。b.循环泵浦之出口端至洗涤塔喷嘴管路衔接上。3.溢流排水装置:a.核对配件是否齐全b.确定溢流口高度合理c.设备控制器区6废气处理系统运转操作说明一、废气处理系统运转操作说明:1、激活运转前检查事项：a.先熟悉处理系统各设备的组成及其功用。b.检查设备各连接处，是否正常。c.检查电源及清水的供应是否正常。d.检查风管上之手动阀门，是否在打开或关闭的位置。e.检查洗涤塔内部是否有清洁用污物，加以清除。f.检查预定运转之循环泵浦出口阀是否开启。g.检查备用循环泵浦出口阀是否关闭。h.检查废液排水阀是否通畅及关闭。2、激活运转步骤事项：a.开启供水阀，注入清水，并关闭泄水阀，让清水自溢流口，流出约2~3分钟后，再开启泄水阀，排出原注入之清水，可清洁洗涤塔内部水池。b.开启控制箱(controlpanel)之主电源。c.开启所预定运转的循环泵浦，按顺序开启。3、激活运转后之检查事项：a.检视循环泵浦是否正常运转。b.检视运转的循环泵浦出口阀是否在开启的位置。c.检视备用循环泵浦出口阀是否在关闭位置。e.检视洗涤塔上方嗔嘴(上方窗口可检查)。74、运转时可能发生异常状况之原因及排除方式：异常状况原因排除方式a.洗涤塔压降太高。a.填充材阻塞。a.清除阻塞物。b.除雾器阻塞。b.清除阻塞物。c.循环水量太高。c.调整适当循环水量。d.溢流不足。d.调整溢流及检查排水。e.给水量太高。e.调整给水量.。f.初期加药量太高。f.不致影响系统运转。g.给水管路阻塞。g.检查操作阀及水位。b.除雾效果不佳。a.气体流量太高。a.调整气流至适当状态。b.除雾层过低。b.检查如不够时增加。c.循环泵浦不动。a.电力不足。a.检查电源。b.设定ON/OFF开关。b.检查有(无)设定ON/OFF。c.循环水量过低。c.加水至溢流位置。d.循环泵浦过载。d.将过载消除。5、建议保养事项：a.洗涤塔内喷嘴，每月按时清理一次。b.洗涤塔循环泵浦，每周按时激活操作备用泵浦。c.洗涤塔内洗涤液每月按时排放，更换较净之洗涤液。8d.循环泵浦，抽风机停机备用时，轴及转动部位以润滑油保养，其金属表面，防止生锈。废气处理系统运转程序说明一、废气处理系统运转程序说明：本设施主要将车间产生之可溶性气体，经由收集风管抽送至废气处理设备(Scrubber)予以处理，气体经由洗涤液水，达到最佳之效果，其控制程序可分为三大部份：1、控制部份：A.手动操作部份：废气处理设备之各项附属设备可单独激活。B.自动操作部份：当置自动操作位置时处理系统其各项附属设备经连锁控制运转。当运转中洗涤塔循环水槽水位过低时(警铃)，循环泵浦停止运转，补充水浮球阀亦自动开启大量补水至高水位时浮球阀自动关闭停止补水。(洗涤塔循环水槽补充水球阀亦常开均有5%进水同时溢流，以保持水质)。当各项设备运转中，若发生过载及故障时，均有指示灯及警铃告知，直到故障排除后亦可消除。2、洗涤部份介由循环泵浦，将洗涤液做连续之抽送循环，洗涤液在洗涤塔内与废气接触后，将异味气体洗下后至循环水槽。9二、废气处理系统电控操作说明：a.概述：...
