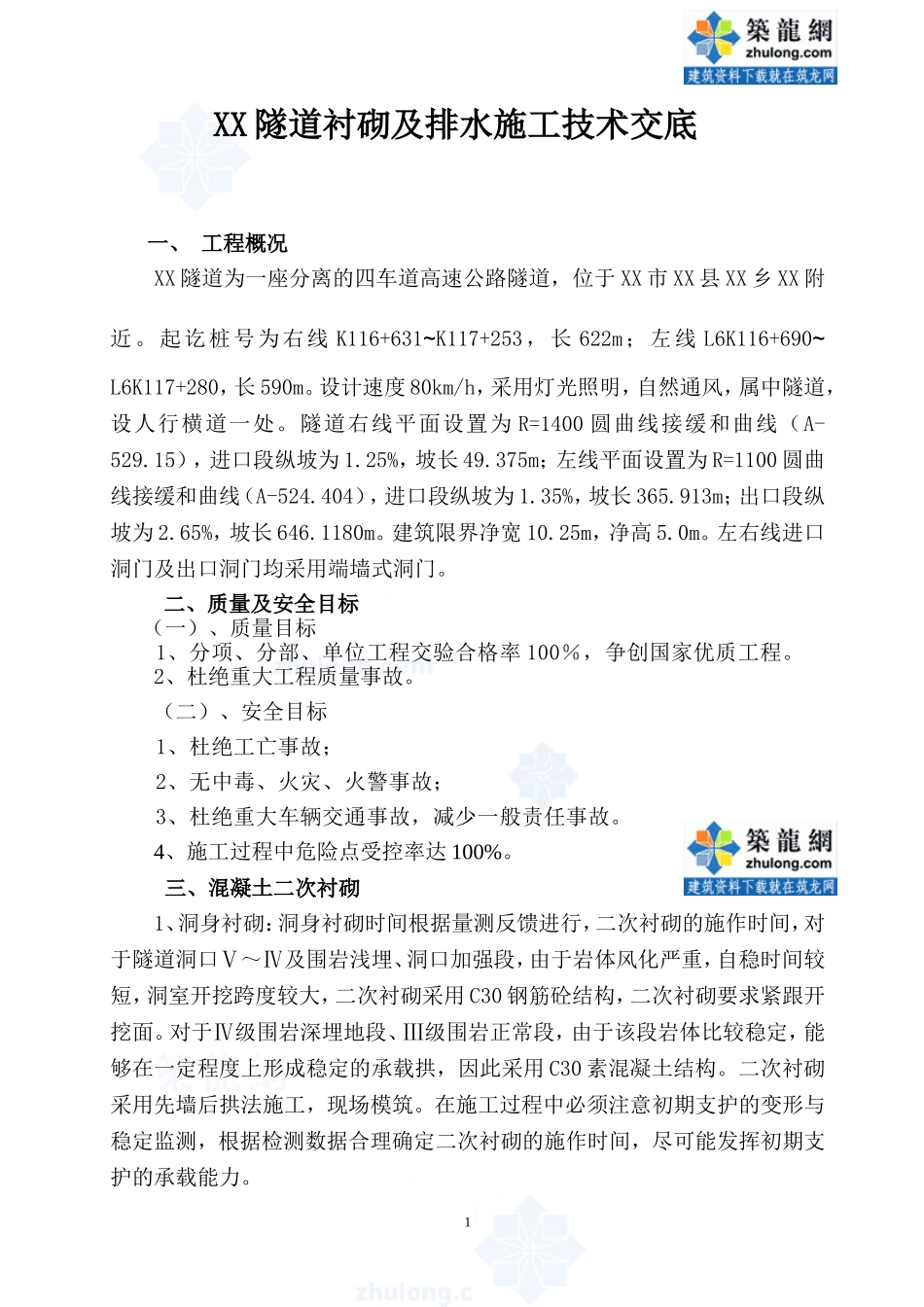

隧道二次衬砌及排水施工技术交底_secret_第1页
1/11

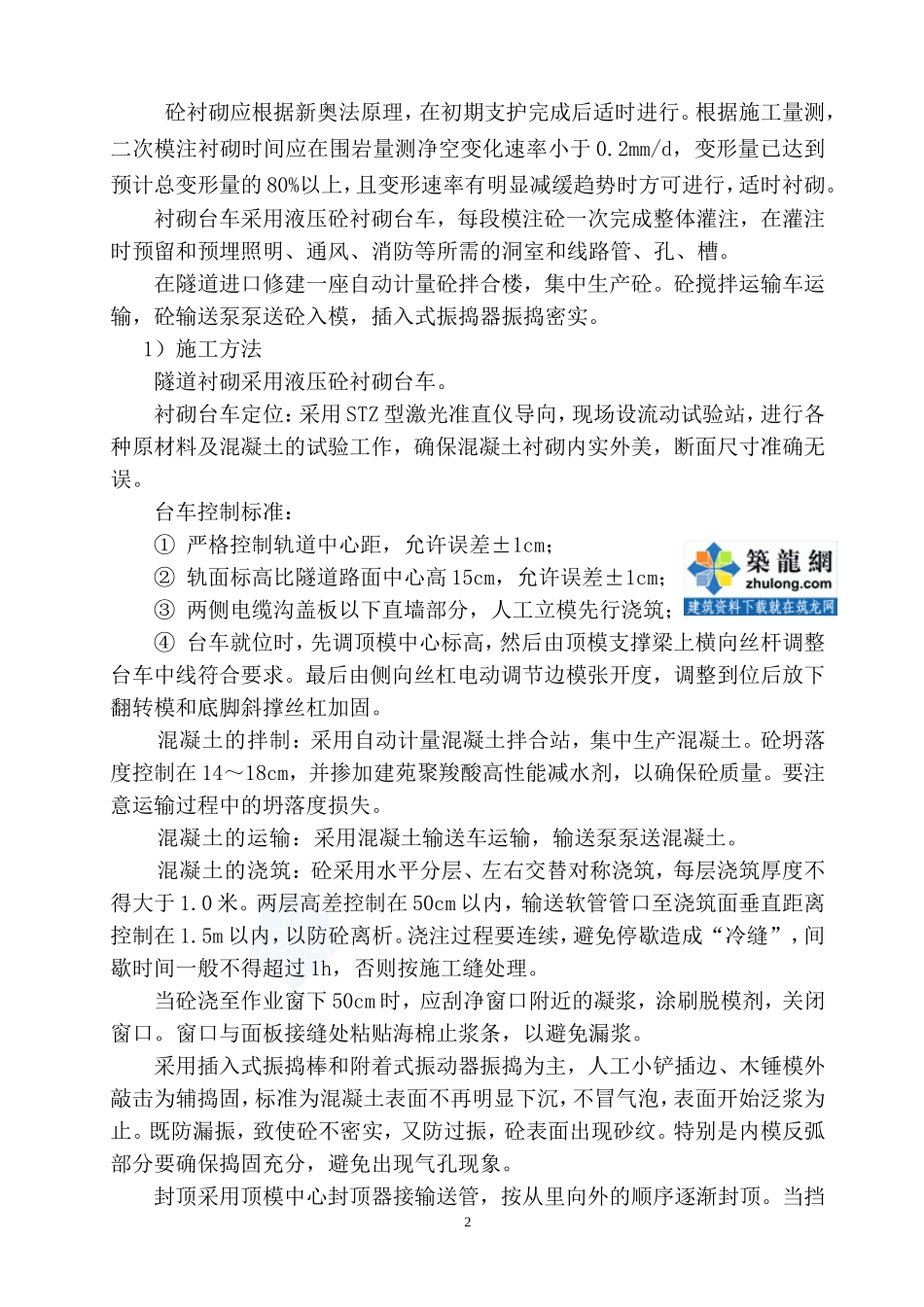

隧道二次衬砌及排水施工技术交底_secret_第2页
2/11

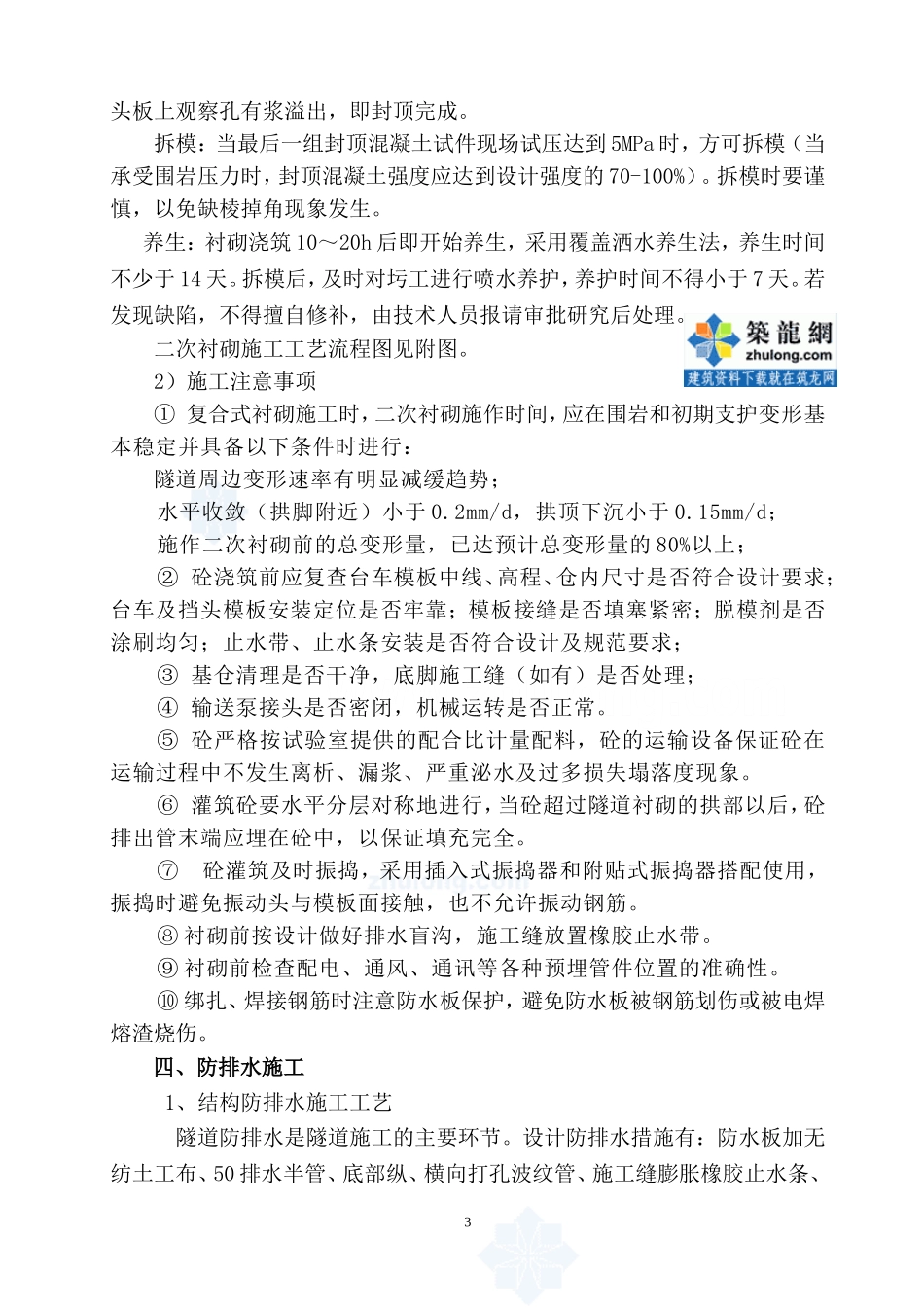

隧道二次衬砌及排水施工技术交底_secret_第3页
3/11
XX隧道衬砌及排水施工技术交底一、工程概况XX隧道为一座分离的四车道高速公路隧道,位于XX市XX县XX乡XX附近。起讫桩号为右线K116+631~K117+253,长622m;左线L6K116+690~L6K117+280,长590m。设计速度80km/h,采用灯光照明,自然通风,属中隧道,设人行横道一处。隧道右线平面设置为R=1400圆曲线接缓和曲线(A-529.15),进口段纵坡为1.25%,坡长49.375m;左线平面设置为R=1100圆曲线接缓和曲线(A-524.404),进口段纵坡为1.35%,坡长365.913m;出口段纵坡为2.65%,坡长646.1180m。建筑限界净宽10.25m,净高5.0m。左右线进口洞门及出口洞门均采用端墙式洞门。二、质量及安全目标(一)、质量目标1、分项、分部、单位工程交验合格率100%,争创国家优质工程。2、杜绝重大工程质量事故。(二)、安全目标1、杜绝工亡事故;2、无中毒、火灾、火警事故;3、杜绝重大车辆交通事故,减少一般责任事故。4、施工过程中危险点受控率达100%。三、混凝土二次衬砌1、洞身衬砌:洞身衬砌时间根据量测反馈进行,二次衬砌的施作时间,对于隧道洞口Ⅴ~Ⅳ及围岩浅埋、洞口加强段,由于岩体风化严重,自稳时间较短,洞室开挖跨度较大,二次衬砌采用C30钢筋砼结构,二次衬砌要求紧跟开挖面。对于Ⅳ级围岩深埋地段、Ⅲ级围岩正常段,由于该段岩体比较稳定,能够在一定程度上形成稳定的承载拱,因此采用C30素混凝土结构。二次衬砌采用先墙后拱法施工,现场模筑。在施工过程中必须注意初期支护的变形与稳定监测,根据检测数据合理确定二次衬砌的施作时间,尽可能发挥初期支护的承载能力。1砼衬砌应根据新奥法原理,在初期支护完成后适时进行。根据施工量测,二次模注衬砌时间应在围岩量测净空变化速率小于0.2mm/d,变形量已达到预计总变形量的80%以上,且变形速率有明显减缓趋势时方可进行,适时衬砌。衬砌台车采用液压砼衬砌台车,每段模注砼一次完成整体灌注,在灌注时预留和预埋照明、通风、消防等所需的洞室和线路管、孔、槽。在隧道进口修建一座自动计量砼拌合楼,集中生产砼。砼搅拌运输车运输,砼输送泵泵送砼入模,插入式振捣器振捣密实。1)施工方法隧道衬砌采用液压砼衬砌台车。衬砌台车定位:采用STZ型激光准直仪导向,现场设流动试验站,进行各种原材料及混凝土的试验工作,确保混凝土衬砌内实外美,断面尺寸准确无误。台车控制标准:①严格控制轨道中心距,允许误差±1cm;②轨面标高比隧道路面中心高15cm,允许误差±1cm;③两侧电缆沟盖板以下直墙部分,人工立模先行浇筑;④台车就位时,先调顶模中心标高,然后由顶模支撑梁上横向丝杆调整台车中线符合要求。最后由侧向丝杠电动调节边模张开度,调整到位后放下翻转模和底脚斜撑丝杠加固。混凝土的拌制:采用自动计量混凝土拌合站,集中生产混凝土。砼坍落度控制在14~18cm,并掺加建苑聚羧酸高性能减水剂,以确保砼质量。要注意运输过程中的坍落度损失。混凝土的运输:采用混凝土输送车运输,输送泵泵送混凝土。混凝土的浇筑:砼采用水平分层、左右交替对称浇筑,每层浇筑厚度不得大于1.0米。两层高差控制在50cm以内,输送软管管口至浇筑面垂直距离控制在1.5m以内,以防砼离析。浇注过程要连续,避免停歇造成“冷缝”,间歇时间一般不得超过1h,否则按施工缝处理。当砼浇至作业窗下50cm时,应刮净窗口附近的凝浆,涂刷脱模剂,关闭窗口。窗口与面板接缝处粘贴海棉止浆条,以避免漏浆。采用插入式振捣棒和附着式振动器振捣为主,人工小铲插边、木锤模外敲击为辅捣固,标准为混凝土表面不再明显下沉,不冒气泡,表面开始泛浆为止。既防漏振,致使砼不密实,又防过振,砼表面出现砂纹。特别是内模反弧部分要确保捣固充分,避免出现气孔现象。封顶采用顶模中心封顶器接输送管,按从里向外的顺序逐渐封顶。当挡2头板上观察孔有浆溢出,即封顶完成。拆模:当最后一组封顶混凝土试件现场试压达到5MPa时,方可拆模(当承受围岩压力时,封顶混凝土强度应达到设计强度的70-100%)。拆模时要谨慎,以免缺棱掉角现象发生。养生:衬砌浇筑10~20h后即开始养生,采用覆盖洒水养生法,养生时间不少于14天。拆模后,及时对圬工进行喷水养护,养护时间不...
