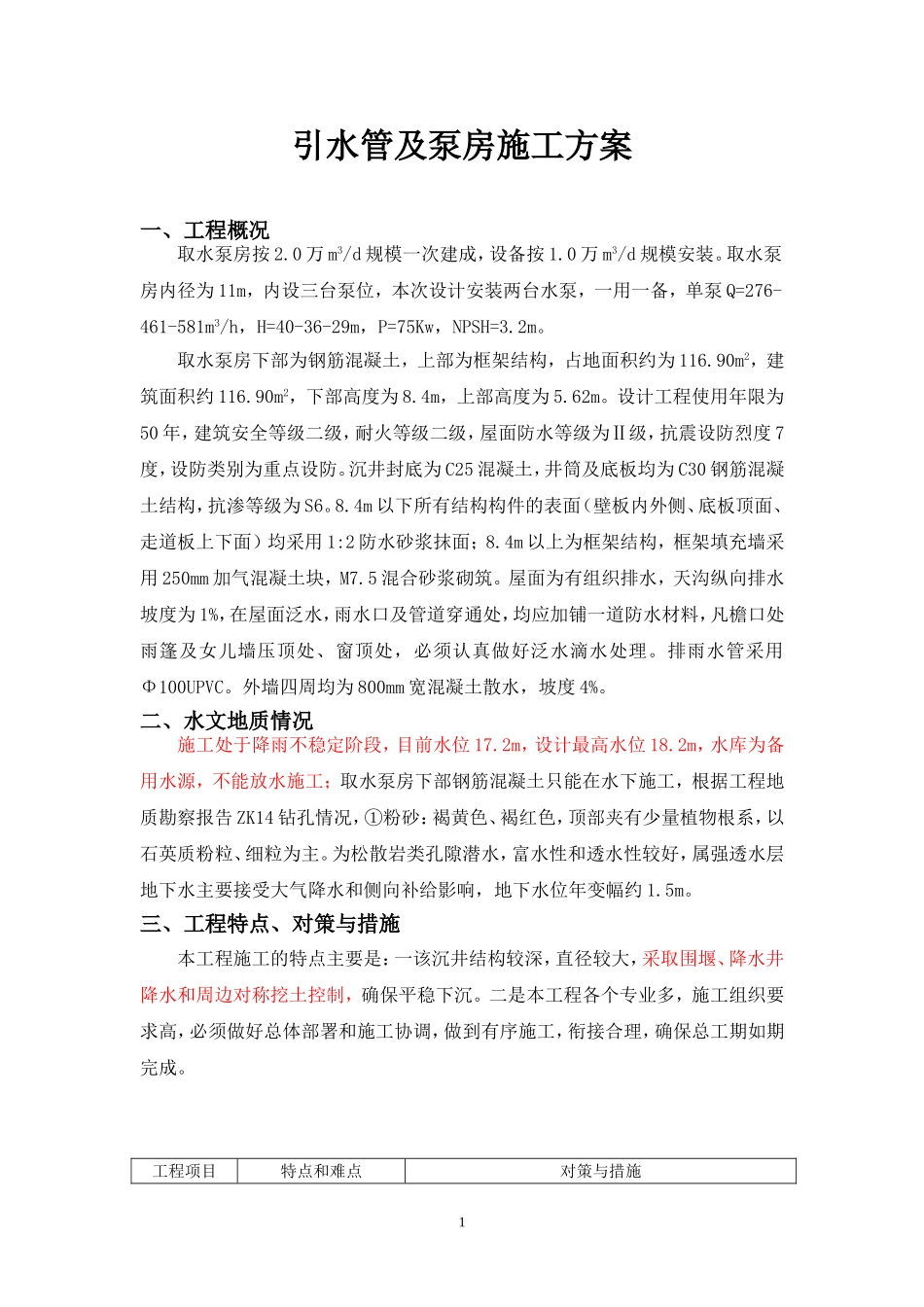

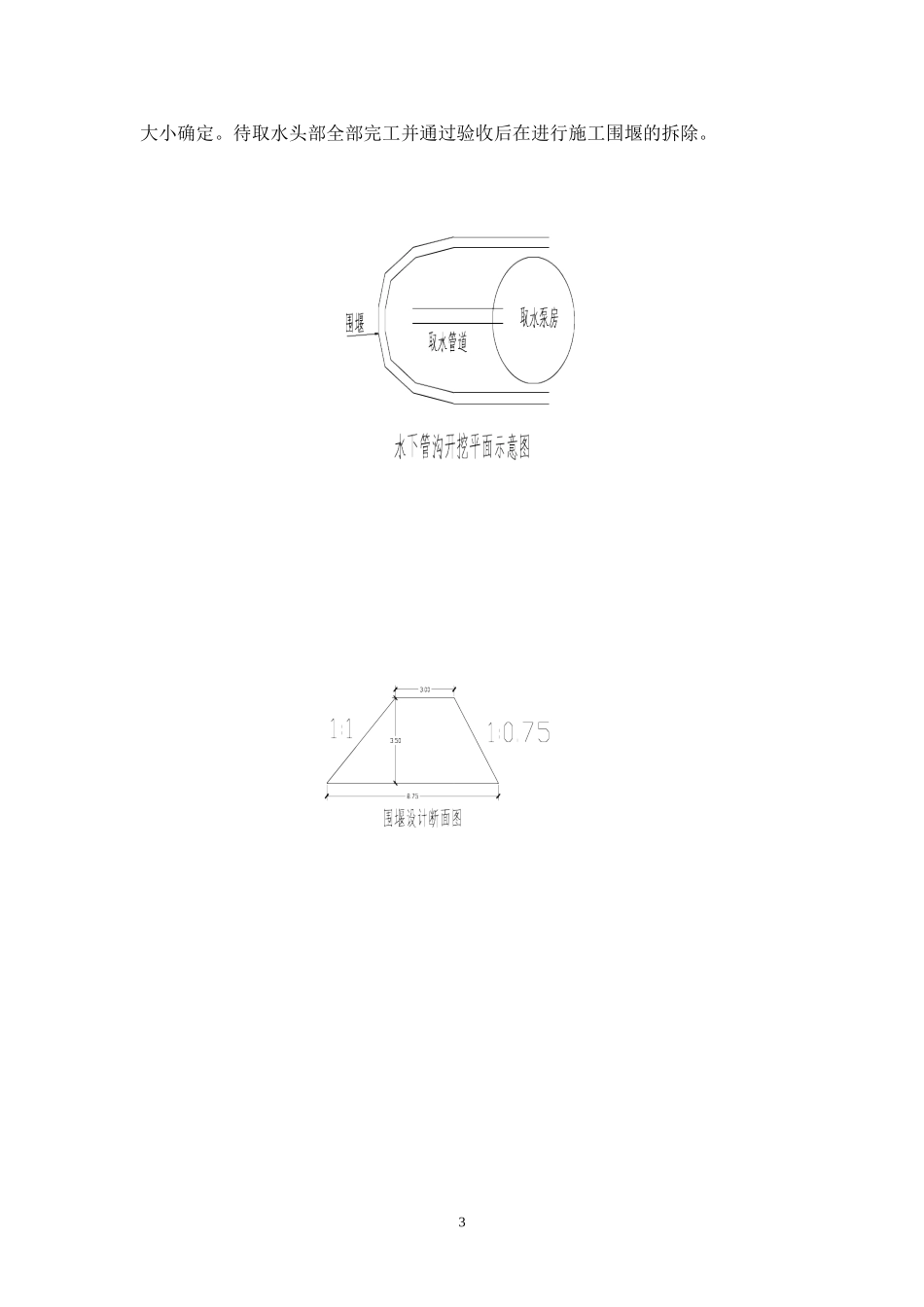

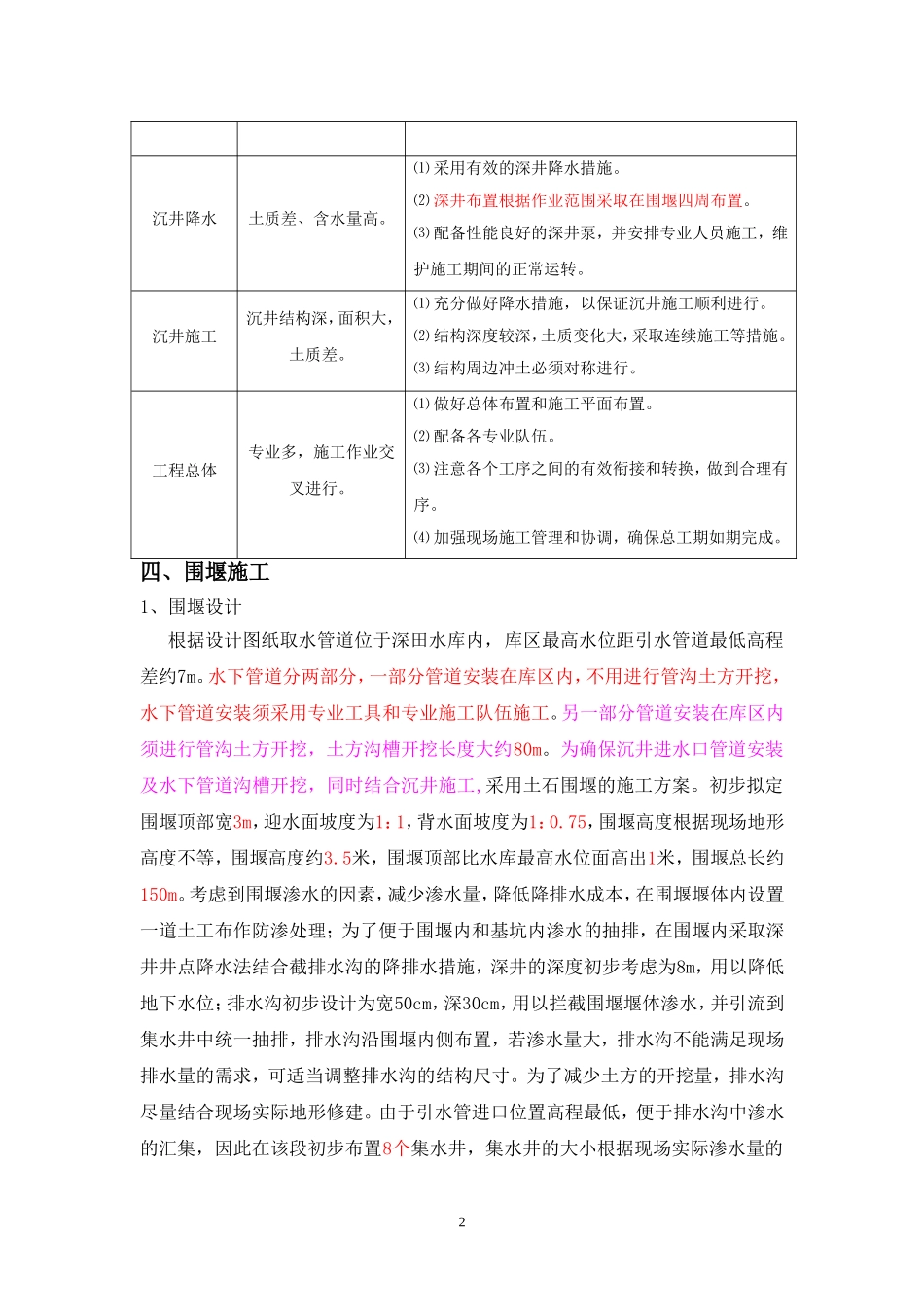

引水管及泵房施工方案一、工程概况取水泵房按2.0万m3/d规模一次建成，设备按1.0万m3/d规模安装。取水泵房内径为11m，内设三台泵位，本次设计安装两台水泵，一用一备，单泵Q=276-461-581m3/h，H=40-36-29m，P=75Kw，NPSH=3.2m。取水泵房下部为钢筋混凝土，上部为框架结构，占地面积约为116.90m2，建筑面积约116.90m2，下部高度为8.4m，上部高度为5.62m。设计工程使用年限为50年，建筑安全等级二级，耐火等级二级，屋面防水等级为Ⅱ级，抗震设防烈度7度，设防类别为重点设防。沉井封底为C25混凝土，井筒及底板均为C30钢筋混凝土结构，抗渗等级为S6。8.4m以下所有结构构件的表面（壁板内外侧、底板顶面、走道板上下面）均采用1:2防水砂浆抹面；8.4m以上为框架结构，框架填充墙采用250mm加气混凝土块，M7.5混合砂浆砌筑。屋面为有组织排水，天沟纵向排水坡度为1%，在屋面泛水，雨水口及管道穿通处，均应加铺一道防水材料，凡檐口处雨篷及女儿墙压顶处、窗顶处，必须认真做好泛水滴水处理。排雨水管采用Φ100UPVC。外墙四周均为800mm宽混凝土散水，坡度4%。二、水文地质情况施工处于降雨不稳定阶段，目前水位17.2m，设计最高水位18.2m，水库为备用水源，不能放水施工；取水泵房下部钢筋混凝土只能在水下施工，根据工程地质勘察报告ZK14钻孔情况，①粉砂：褐黄色、褐红色，顶部夹有少量植物根系，以石英质粉粒、细粒为主。为松散岩类孔隙潜水，富水性和透水性较好，属强透水层地下水主要接受大气降水和侧向补给影响，地下水位年变幅约1.5m。三、工程特点、对策与措施本工程施工的特点主要是：一该沉井结构较深，直径较大，采取围堰、降水井降水和周边对称挖土控制，确保平稳下沉。二是本工程各个专业多，施工组织要求高，必须做好总体部署和施工协调，做到有序施工，衔接合理，确保总工期如期完成。工程项目特点和难点对策与措施1沉井降水土质差、含水量高。⑴采用有效的深井降水措施。⑵深井布置根据作业范围采取在围堰四周布置。⑶配备性能良好的深井泵，并安排专业人员施工，维护施工期间的正常运转。沉井施工沉井结构深，面积大，土质差。⑴充分做好降水措施，以保证沉井施工顺利进行。⑵结构深度较深，土质变化大，采取连续施工等措施。⑶结构周边冲土必须对称进行。工程总体专业多，施工作业交叉进行。⑴做好总体布置和施工平面布置。⑵配备各专业队伍。⑶注意各个工序之间的有效衔接和转换，做到合理有序。⑷加强现场施工管理和协调，确保总工期如期完成。四、围堰施工1、围堰设计根据设计图纸取水管道位于深田水库内，库区最高水位距引水管道最低高程差约7m。水下管道分两部分，一部分管道安装在库区内，不用进行管沟土方开挖，水下管道安装须采用专业工具和专业施工队伍施工。另一部分管道安装在库区内须进行管沟土方开挖，土方沟槽开挖长度大约80m。为确保沉井进水口管道安装及水下管道沟槽开挖，同时结合沉井施工,采用土石围堰的施工方案。初步拟定围堰顶部宽3m，迎水面坡度为1：1，背水面坡度为1：0.75，围堰高度根据现场地形高度不等，围堰高度约3.5米，围堰顶部比水库最高水位面高出1米，围堰总长约150m。考虑到围堰渗水的因素，减少渗水量，降低降排水成本，在围堰堰体内设置一道土工布作防渗处理；为了便于围堰内和基坑内渗水的抽排，在围堰内采取深井井点降水法结合截排水沟的降排水措施，深井的深度初步考虑为8m，用以降低地下水位；排水沟初步设计为宽50cm，深30cm，用以拦截围堰堰体渗水，并引流到集水井中统一抽排，排水沟沿围堰内侧布置，若渗水量大，排水沟不能满足现场排水量的需求，可适当调整排水沟的结构尺寸。为了减少土方的开挖量，排水沟尽量结合现场实际地形修建。由于引水管进口位置高程最低，便于排水沟中渗水的汇集，因此在该段初步布置8个集水井，集水井的大小根据现场实际渗水量的2大小确定。待取水头部全部完工并通过验收后在进行施工围堰的拆除。3放样、定位开挖基坑砂垫层素砼垫层立模、扎筋第一次浇捣砼第二次浇捣砼第三次浇捣砼后浇段浇捣砼拆除井管沉井封底水冲法下沉轻型井点施工五、沉井施工方案1、沉井施工工艺流程（1）沉井施工工艺流程2...
