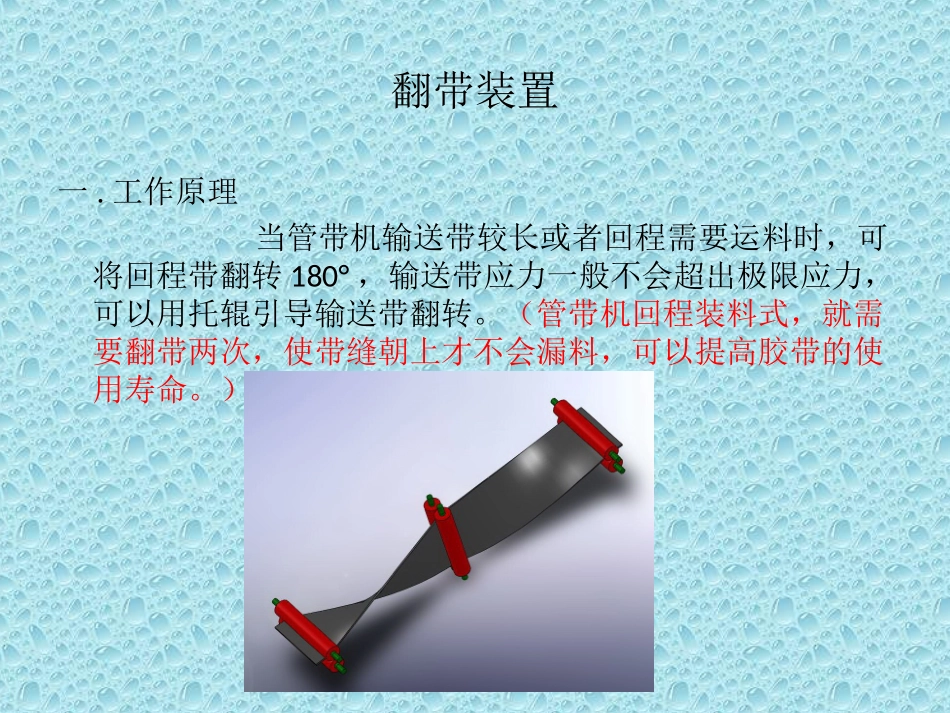

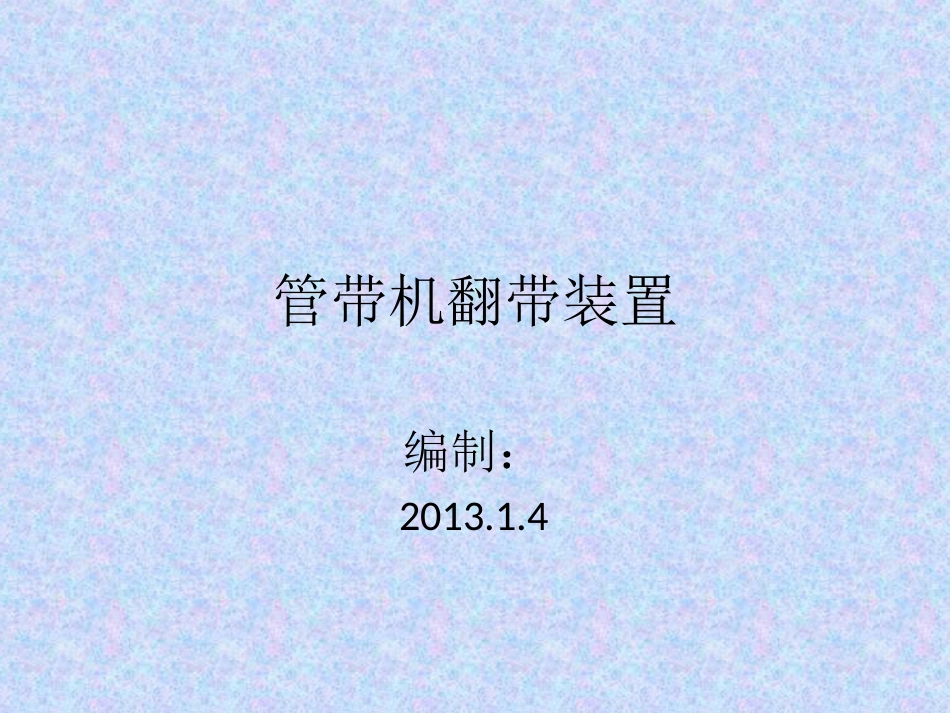

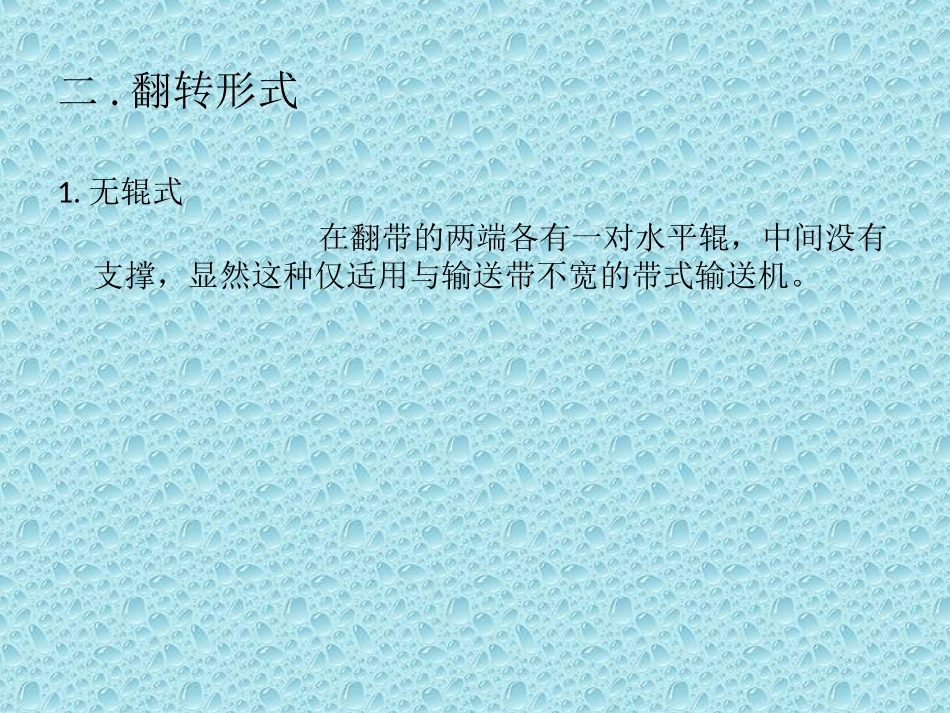

管带机翻带装置编制:2013.1.4翻带装置一.工作原理当管带机输送带较长或者回程需要运料时,可将回程带翻转180°,输送带应力一般不会超出极限应力,可以用托辊引导输送带翻转。(管带机回程装料式,就需要翻带两次,使带缝朝上才不会漏料,可以提高胶带的使用寿命。)二.翻转形式1.无辊式在翻带的两端各有一对水平辊,中间没有支撑,显然这种仅适用与输送带不宽的带式输送机。2.辊子支撑式除两端各有一对水平夹辊外,中间均布置承托辊子,支撑各种角度。这种使用较大带宽。3.中间夹辊式在无辊式中间安装一对垂直夹辊,这样翻转长度可以短一些,此为大多数带式输送机采用。中间夹辊式适宜带宽1400㎜以下使用。3.垂直夹辊与斜辊混合式在中间夹棍的两端,各装一套倾角45°的夹辊,把两端的夹棍改为导向滚筒就能显著改善输送机的受力状况,适用于长距离(>1Km)强力输送机。三.翻转方向和翻转长度输送带的翻转方向在机头和机尾采取相同方向较为合理。通过计算,输送带的翻转长度L,对于织物带芯L≥12B,对于钢丝带芯L≥23B(B带宽)
