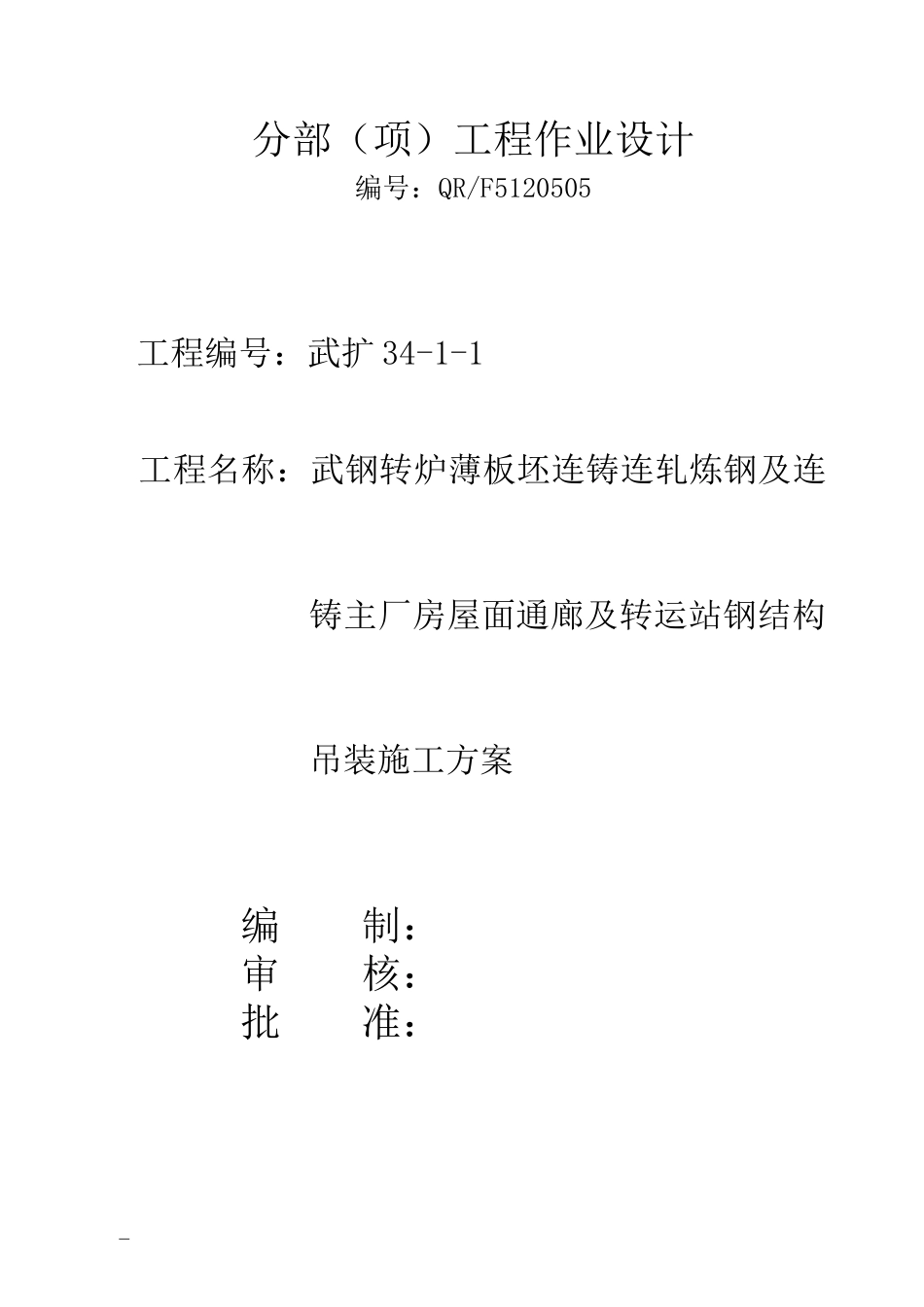

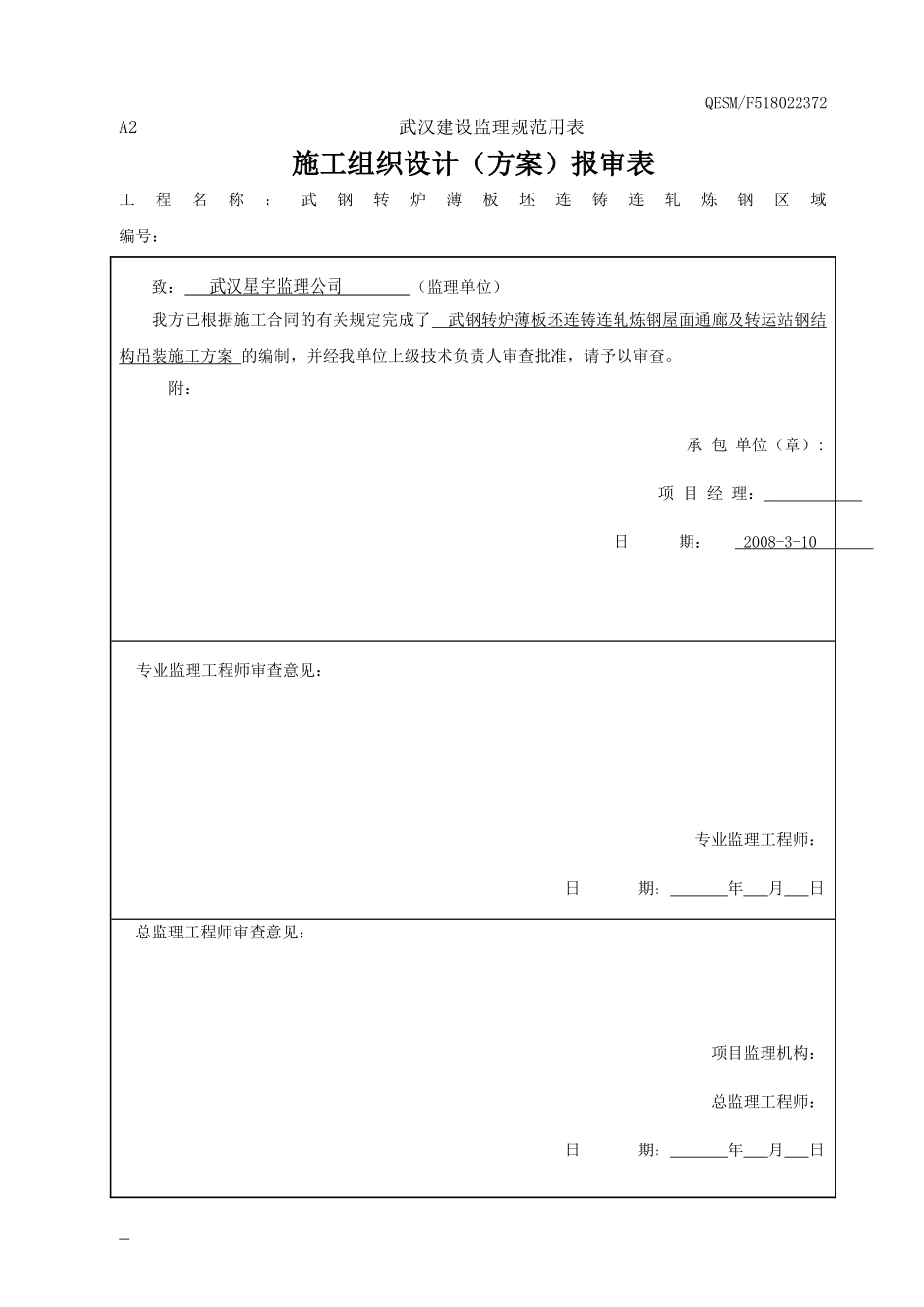

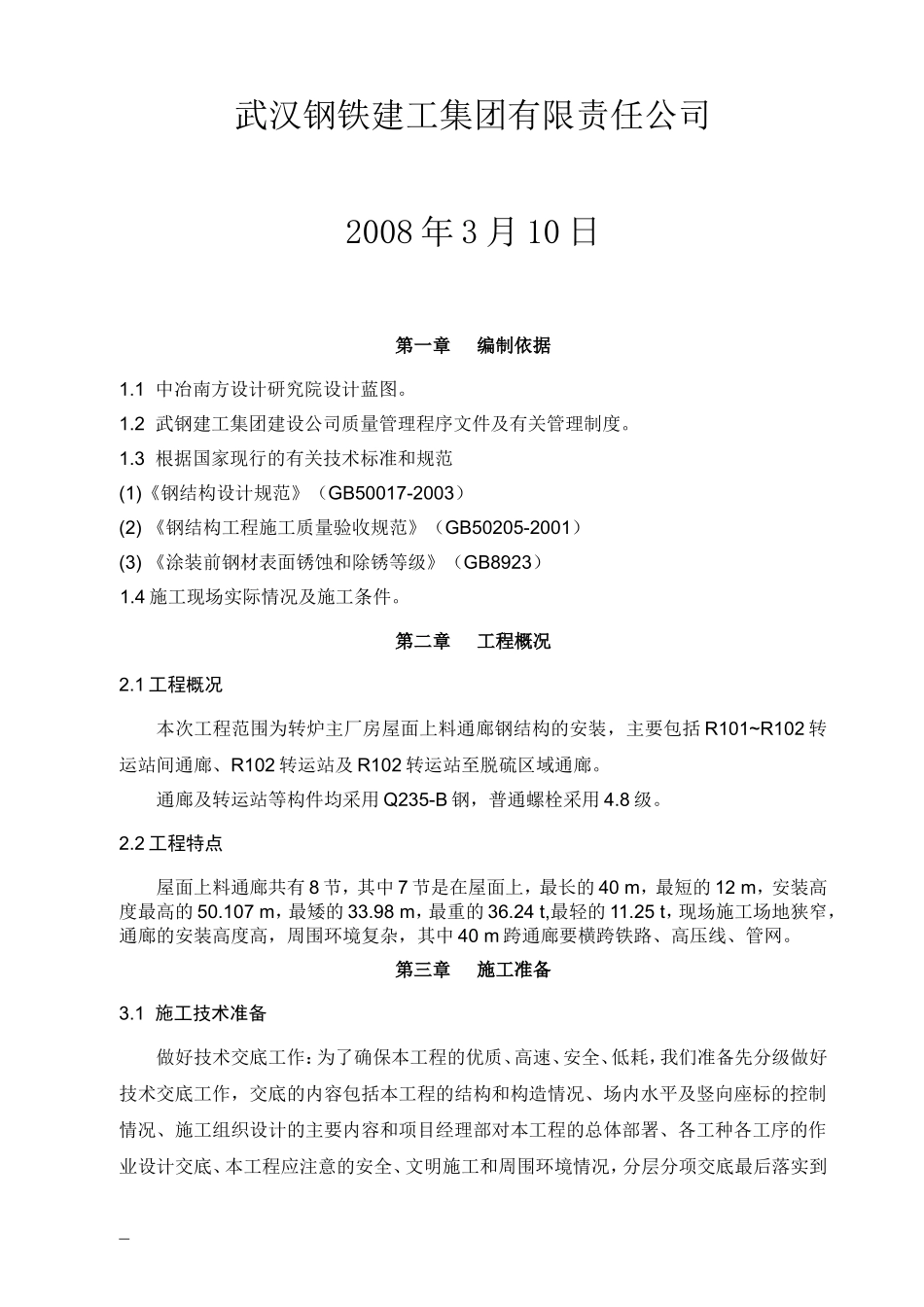

QESM/F518022372A2武汉建设监理规范用表施工组织设计（方案）报审表工程名称：武钢转炉薄板坯连铸连轧炼钢区域编号：致：武汉星宇监理公司（监理单位）我方已根据施工合同的有关规定完成了武钢转炉薄板坯连铸连轧炼钢屋面通廊及转运站钢结构吊装施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：承包单位（章）:项目经理：日期：2008-3-10专业监理工程师审查意见：专业监理工程师：日期：年月日总监理工程师审查意见：项目监理机构：总监理工程师：日期：年月日分部（项）工程作业设计编号：QR/F5120505工程编号：武扩34-1-1工程名称：武钢转炉薄板坯连铸连轧炼钢及连铸主厂房屋面通廊及转运站钢结构吊装施工方案编制：审核：批准：武汉钢铁建工集团有限责任公司2008年3月10日第一章编制依据1.1中冶南方设计研究院设计蓝图。1.2武钢建工集团建设公司质量管理程序文件及有关管理制度。1.3根据国家现行的有关技术标准和规范(1)《钢结构设计规范》（GB50017-2003）(2)《钢结构工程施工质量验收规范》（GB50205-2001）(3)《涂装前钢材表面锈蚀和除锈等级》（GB8923）1.4施工现场实际情况及施工条件。第二章工程概况2.1工程概况本次工程范围为转炉主厂房屋面上料通廊钢结构的安装，主要包括R101~R102转运站间通廊、R102转运站及R102转运站至脱硫区域通廊。通廊及转运站等构件均采用Q235-B钢，普通螺栓采用4.8级。2.2工程特点屋面上料通廊共有8节，其中7节是在屋面上，最长的40m，最短的12m，安装高度最高的50.107m，最矮的33.98m，最重的36.24t,最轻的11.25t，现场施工场地狭窄，通廊的安装高度高，周围环境复杂，其中40m跨通廊要横跨铁路、高压线、管网。第三章施工准备3.1施工技术准备做好技术交底工作：为了确保本工程的优质、高速、安全、低耗，我们准备先分级做好技术交底工作，交底的内容包括本工程的结构和构造情况、场内水平及竖向座标的控制情况、施工组织设计的主要内容和项目经理部对本工程的总体部署、各工种各工序的作业设计交底、本工程应注意的安全、文明施工和周围环境情况，分层分项交底最后落实到责任作业长和操作工人头上。3.2施工机械、机具配置序号内容型号数量台班备注一、运输设备：1长挂汽车12t2台2低平头拖车25t1台二、起重设备：1坦克吊200t1台2GMK6300汽车吊300t1台3汽车吊40t1台三、组装设备：1倒链2t4台2倒链5t2台3倒链10t2台4卷扬机3t2台5千斤顶20t26千斤顶10t2四、其他设备：1交流电焊机BX-5008台2角向砂轮机4台3焊条烘箱1台4经纬仪1台5水准仪1台6氧气瓶8个7乙炔瓶4个3.4劳动力准备3.4.1管理人员本工程项目经理部准备配置管理人员21人：项目经理1人；项目副经理3人；施工技术部5人，工程管理部6人；经营管理部2人；物资管理部2人；项目办公室2人。项目经理部中的各岗位上尤其是如项目经理、施工技术员、质量检查员、安全检查员预算员、材料员等重要岗位上的就职人员必须具备相应的资格。3.4.2作业人员参与施工的所有技术工种岗位上的人员必须全部都具备相应的资格；所有的人员必须都是经过相应的技术、安全、标准等方面教育并合格的。劳动力需求计划如下表：序号工种人数备注1电焊工82电工13铆工84起重工45测量工26其它临时工10以上劳动力计划是按照白班作业进行安排的。第四章施工平面布置4.1施工道路与场地布置因本工程现场场地狭窄，如果不能很好地组织安排钢结构的运输进场顺序和布置，将直接制约钢结构的安装进程，为确保炼钢工程主厂房钢结构安装的顺利进行，钢结构件的运输进场，应很好的根据总体规划进行安排。本工程钢结构构件运输由制作厂家负责，武钢厂区外的制作单位由武钢1号门或20号门进入武钢，武钢厂区内的制作厂构件出厂后由机修东路进入现场。为了确保炼钢工程钢结构的顺利安装，所有钢构件的堆放和拼装不得占用运输道路并确保运输道路畅通。第五章施工总体部署5.1.施工区域划分根据构件制作情况和现场施工实际情况，分为2个施工区段：（1）Ⅰ区段：R101转运站~转炉区域2E列通廊（共1节40m跨）吊装。（2）Ⅱ区段：转炉区域2C~2E列、204~208线通廊（共7节）及R102转运站吊装。5.2施工部署（1）通廊原则上整体（不含...
