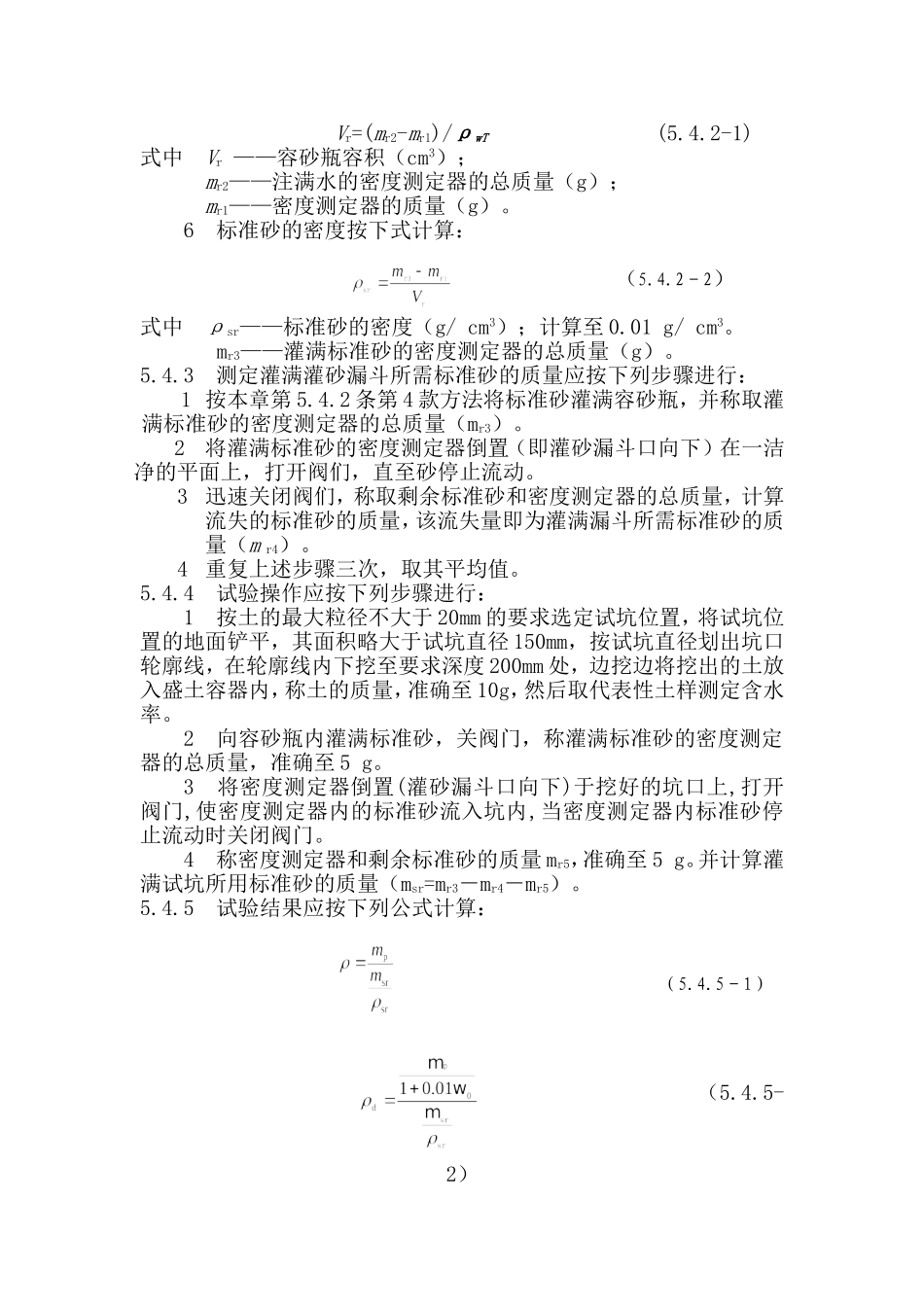

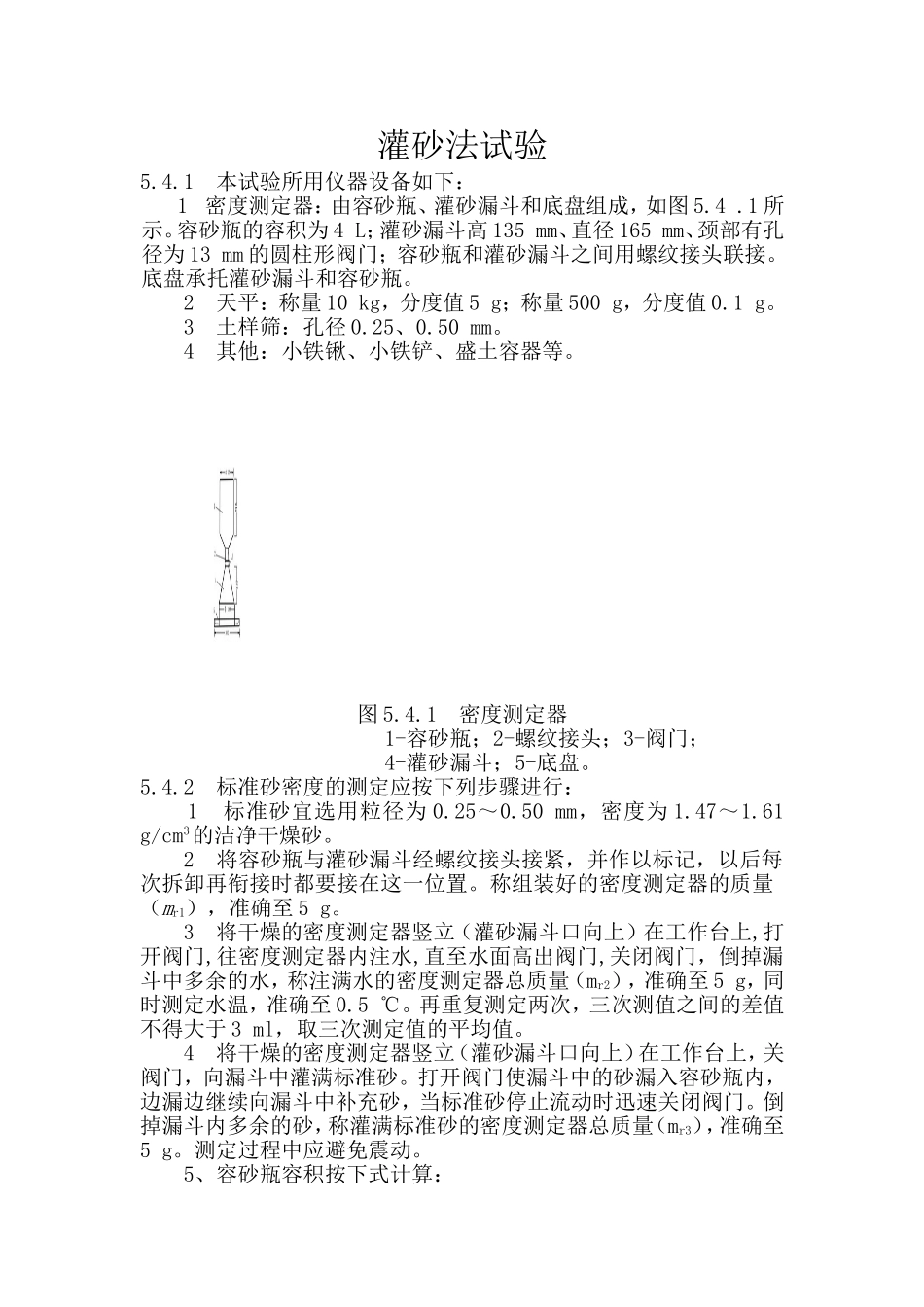

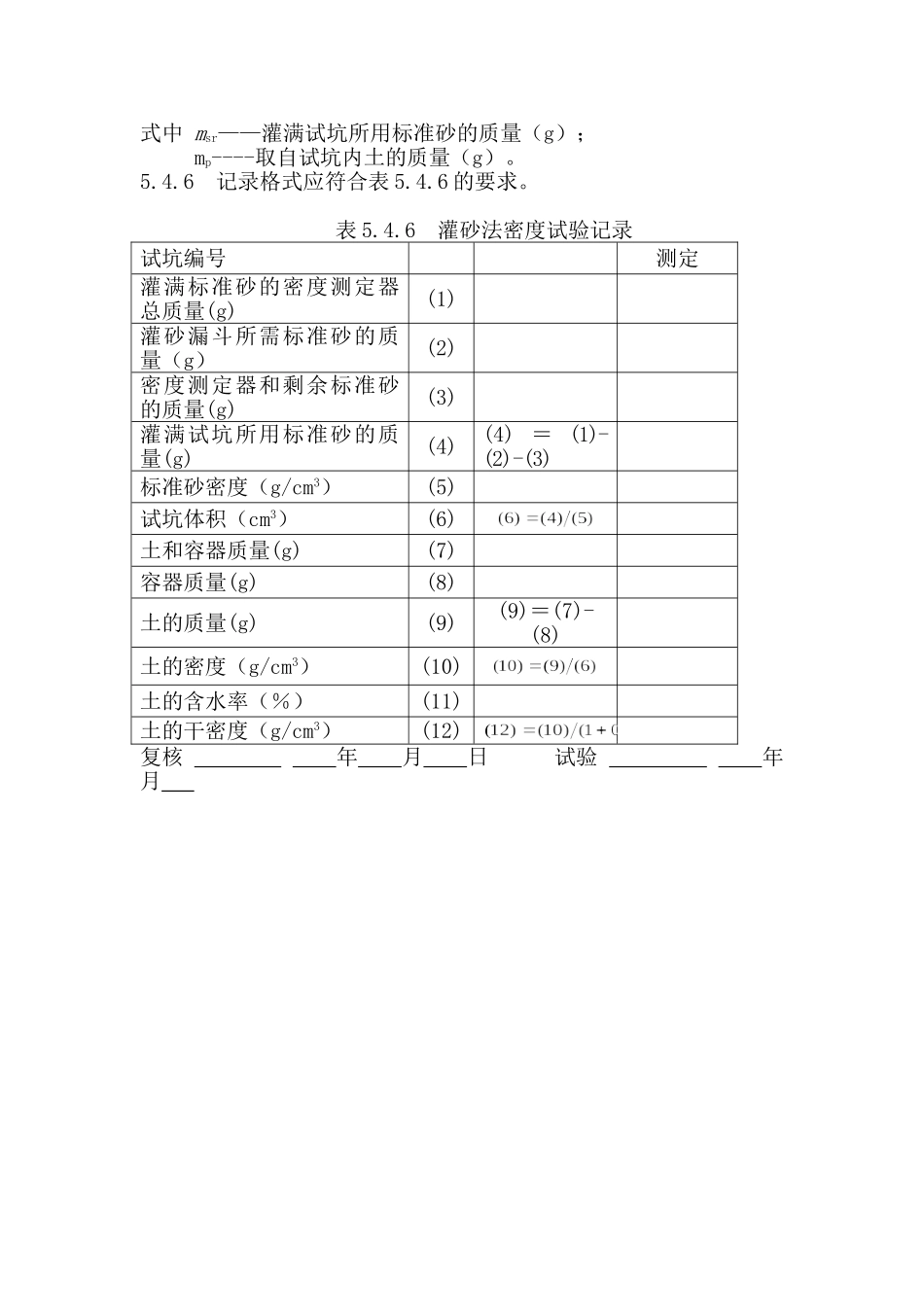

灌砂法试验5.4.1本试验所用仪器设备如下：1密度测定器：由容砂瓶、灌砂漏斗和底盘组成，如图5.4.1所示。容砂瓶的容积为4L；灌砂漏斗高135mm、直径165mm、颈部有孔径为13mm的圆柱形阀门；容砂瓶和灌砂漏斗之间用螺纹接头联接。底盘承托灌砂漏斗和容砂瓶。2天平：称量10kg，分度值5g；称量500g，分度值0.1g。3土样筛：孔径0.25、0.50mm。4其他：小铁锹、小铁铲、盛土容器等。图5.4.1密度测定器1-容砂瓶；2-螺纹接头；3-阀门；4-灌砂漏斗；5-底盘。5.4.2标准砂密度的测定应按下列步骤进行：1标准砂宜选用粒径为0.25～0.50mm，密度为1.47～1.61g/cm3的洁净干燥砂。2将容砂瓶与灌砂漏斗经螺纹接头接紧，并作以标记，以后每次拆卸再衔接时都要接在这一位置。称组装好的密度测定器的质量（mr1），准确至5g。3将干燥的密度测定器竖立（灌砂漏斗口向上）在工作台上,打开阀门,往密度测定器内注水,直至水面高出阀门,关闭阀门，倒掉漏斗中多余的水，称注满水的密度测定器总质量（mr2），准确至5g，同时测定水温，准确至0.5℃。再重复测定两次，三次测值之间的差值不得大于3ml，取三次测定值的平均值。4将干燥的密度测定器竖立（灌砂漏斗口向上）在工作台上，关阀门，向漏斗中灌满标准砂。打开阀门使漏斗中的砂漏入容砂瓶内，边漏边继续向漏斗中补充砂，当标准砂停止流动时迅速关闭阀门。倒掉漏斗内多余的砂，称灌满标准砂的密度测定器总质量（mr3），准确至5g。测定过程中应避免震动。5、容砂瓶容积按下式计算：Vr=(mr2-mr1)/ρwT(5.4.2-1)式中Vr——容砂瓶容积（cm3）；mr2——注满水的密度测定器的总质量（g）；mr1——密度测定器的质量（g）。6标准砂的密度按下式计算：式中ρsr——标准砂的密度（g/cm3）；计算至0.01g/cm3。mr3——灌满标准砂的密度测定器的总质量（g）。5.4.3测定灌满灌砂漏斗所需标准砂的质量应按下列步骤进行：1按本章第5.4.2条第4款方法将标准砂灌满容砂瓶，并称取灌满标准砂的密度测定器的总质量（mr3）。2将灌满标准砂的密度测定器倒置（即灌砂漏斗口向下）在一洁净的平面上，打开阀们，直至砂停止流动。3迅速关闭阀们，称取剩余标准砂和密度测定器的总质量，计算流失的标准砂的质量，该流失量即为灌满漏斗所需标准砂的质量（mr4）。4重复上述步骤三次，取其平均值。5.4.4试验操作应按下列步骤进行：1按土的最大粒径不大于20mm的要求选定试坑位置，将试坑位置的地面铲平，其面积略大于试坑直径150mm，按试坑直径划出坑口轮廓线，在轮廓线内下挖至要求深度200mm处，边挖边将挖出的土放入盛土容器内，称土的质量，准确至10g，然后取代表性土样测定含水率。2向容砂瓶内灌满标准砂，关阀门，称灌满标准砂的密度测定器的总质量，准确至5g。3将密度测定器倒置(灌砂漏斗口向下)于挖好的坑口上,打开阀门,使密度测定器内的标准砂流入坑内,当密度测定器内标准砂停止流动时关闭阀门。4称密度测定器和剩余标准砂的质量mr5，准确至5g。并计算灌满试坑所用标准砂的质量（msr=mr3－mr4－mr5）。5.4.5试验结果应按下列公式计算：（5.4.5-2）（5.4.2－2）（5.4.5－1）式中msr——灌满试坑所用标准砂的质量（g）；mp----取自试坑内土的质量（g）。5.4.6记录格式应符合表5.4.6的要求。表5.4.6灌砂法密度试验记录试坑编号测定灌满标准砂的密度测定器总质量(g)(1)灌砂漏斗所需标准砂的质量（g）(2)密度测定器和剩余标准砂的质量(g)(3)灌满试坑所用标准砂的质量(g)(4)(4)＝(1)-(2)-(3)标准砂密度（g/cm3）(5)试坑体积（cm3）(6)土和容器质量(g)(7)容器质量(g)(8)土的质量(g)(9)(9)＝(7)-(8)土的密度（g/cm3）(10)土的含水率（％）(11)土的干密度（g/cm3）(12)复核年月日试验年月
