涵洞钢筋技术交底VIP免费

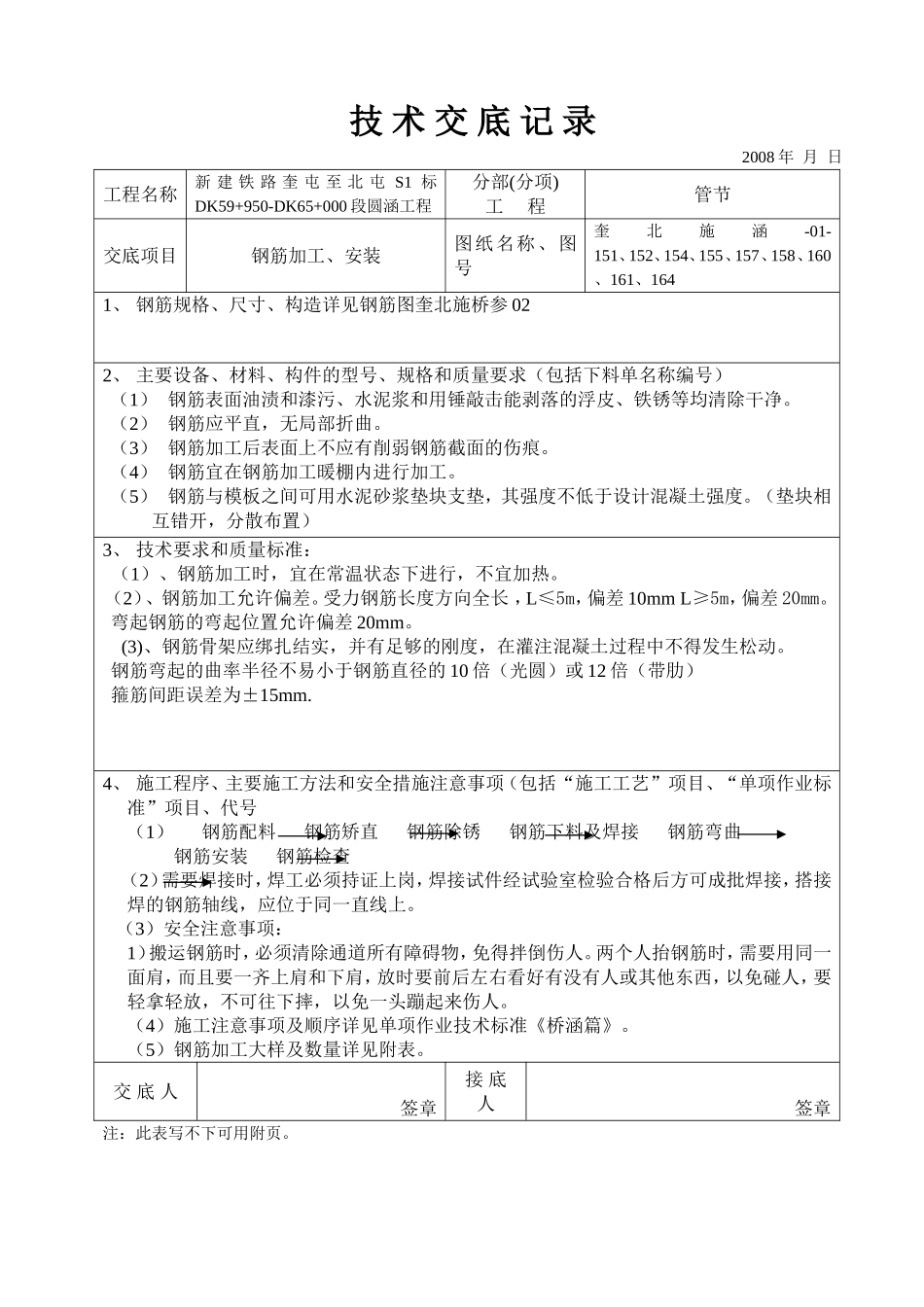

技术交底记录2008年月日工程名称新建铁路奎屯至北屯S1标DK59+950-DK65+000段圆涵工程分部(分项)工程管节交底项目钢筋加工、安装图纸名称、图号奎北施涵-01-151、152、154、155、157、158、160、161、1641、钢筋规格、尺寸、构造详见钢筋图奎北施桥参022、主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）（1）钢筋表面油渍和漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均清除干净。（2）钢筋应平直，无局部折曲。（3）钢筋加工后表面上不应有削弱钢筋截面的伤痕。（4）钢筋宜在钢筋加工暖棚内进行加工。（5）钢筋与模板之间可用水泥砂浆垫块支垫，其强度不低于设计混凝土强度。（垫块相互错开，分散布置）3、技术要求和质量标准：（1）、钢筋加工时，宜在常温状态下进行，不宜加热。（2）、钢筋加工允许偏差。受力钢筋长度方向全长，L≤5m，偏差10mmL≥5m，偏差20mm。弯起钢筋的弯起位置允许偏差20mm。(3)、钢筋骨架应绑扎结实，并有足够的刚度，在灌注混凝土过程中不得发生松动。钢筋弯起的曲率半径不易小于钢筋直径的10倍（光圆）或12倍（带肋）箍筋间距误差为±15mm.4、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号（1）钢筋配料钢筋矫直钢筋除锈钢筋下料及焊接钢筋弯曲钢筋安装钢筋检查（2）需要焊接时，焊工必须持证上岗，焊接试件经试验室检验合格后方可成批焊接，搭接焊的钢筋轴线，应位于同一直线上。（3）安全注意事项：1）搬运钢筋时，必须清除通道所有障碍物，免得拌倒伤人。两个人抬钢筋时，需要用同一面肩，而且要一齐上肩和下肩，放时要前后左右看好有没有人或其他东西，以免碰人，要轻拿轻放，不可往下摔，以免一头蹦起来伤人。（4）施工注意事项及顺序详见单项作业技术标准《桥涵篇》。（5）钢筋加工大样及数量详见附表。交底人签章接底人签章注：此表写不下可用附页。技术交底记录2004年月日沈建施技-20-1表工程名称DK146+104.41-4.5m框架涵分部(分项)工程底板、边墙及顶板交底项目钢筋加工、安装图纸名称、图号沈哈提速长兰段施桥-02-14-51工期及主要工作量；构造、尺寸、限界要求：22005年4月15日----2005年5月31日钢筋规格、尺寸、构造详见钢筋图1、框架钢筋布置图（一）2、框架钢筋布置图（二）2、主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）钢筋弯曲机、切筋机、电焊机、绑线直径8、10圆钢，螺纹20、等详见钢筋布置图沈哈提速长兰段施桥-02-14-5-4（1）钢筋母材和焊接接头均按照TB10424-2003中规定的数量进行试件制作，检验合格后可进行弯制和加工。（2）钢筋表面油渍和漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均清除干净。（3）钢筋应平直，无局部折曲。（4）钢筋加工后表面上不应有削弱钢筋截面的伤痕。（5）钢筋焊接应在试焊结果合格后进行成批焊接。（6）钢筋与模板之间可用水泥砂浆垫块支垫，其强度不低于设计混凝土强度。（垫块梅花均散）（7）钢筋在运输、加工和贮存过程中，应防止锈蚀、污染和变形，并按品种、规格和检验状态分别标识存放。钢筋半成品的标识要齐全。检验状态要按要求进行摆放。3、术要求和质量标准：（1）钢筋加工时，宜在常温状态下进行，不得加热。（2）钢筋加工允许偏差。名称允许偏差检测方法安装分布钢筋间距±20mm尺量连续3处加工受力钢筋长度方向全长±10mm尺量箍筋间距绑扎±20mm尺量连续3处弯起钢筋的弯起位置±20mm焊接±10mm安装受力钢筋排距±5mm尺量、两端中间各一处弯起位置（加工偏差20mm在内）30mm尺量同排受力筋间距板墙±20mm保护层C≥35：+10/-525≤C≤35：+5/-2C≤25：+3/-1（3）钢筋骨架应绑扎结实，并有足够的刚度，在灌注混凝土过程中不得发生松动。（4）采用搭接焊时，焊缝高度K应大于被焊钢筋的0.25倍，并不大于4mm。焊缝宽度d应大于被焊钢筋的0.7倍，并不大于8mm。（5）焊接后逐个做检查，用小锤敲击接头时，钢筋发生与金属同样的清脆声、无缺口、无裂纹较大的金属瘤。（8）钢筋弯起的曲率半径不易小于钢筋直径的10倍（光圆）或12倍（带肋）4、施工程序、主要施工方法和安全措施注意事项（包括“施工工...
