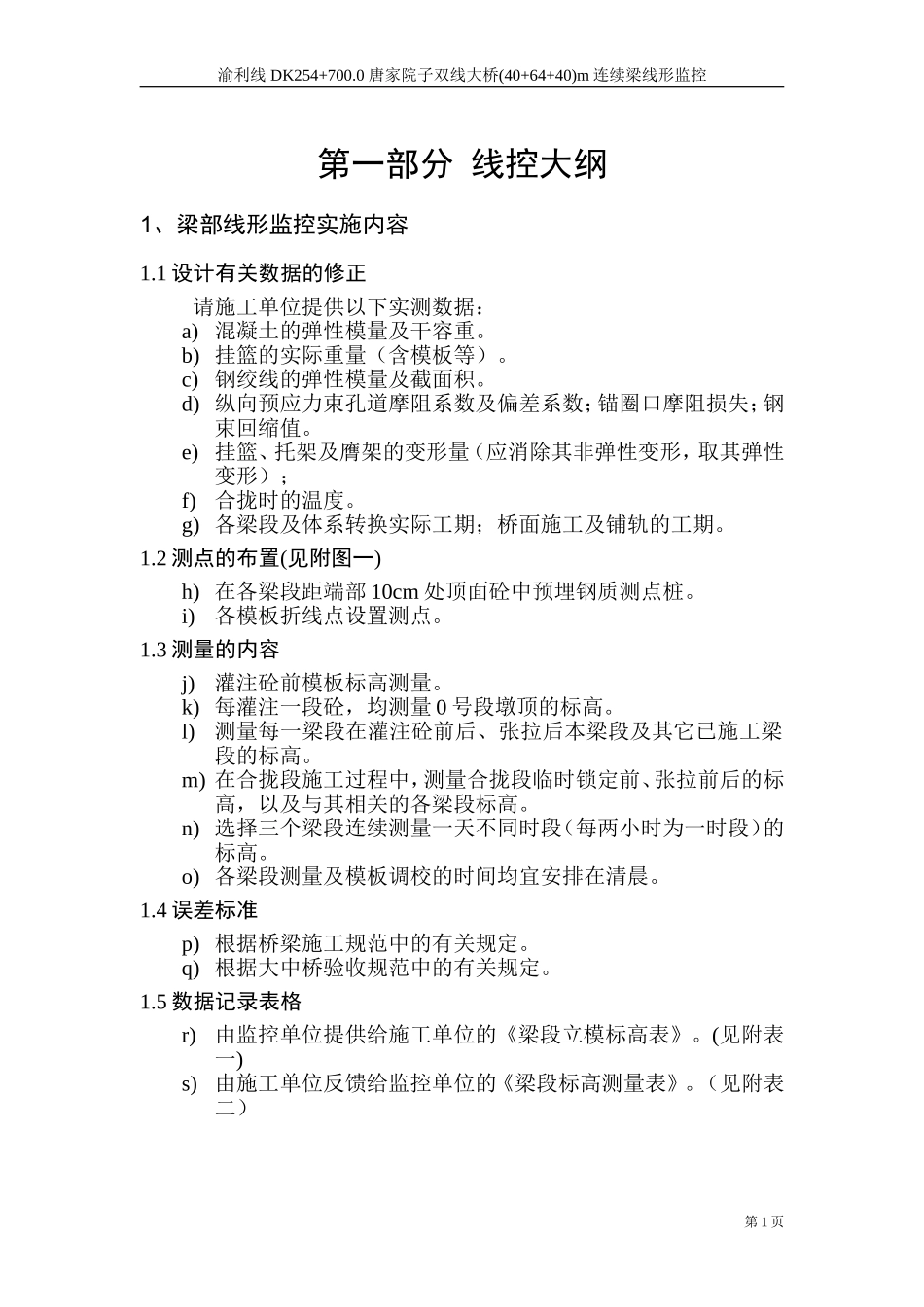

新建铁路重庆至利川施工图DK254+700.0唐家院子双线大桥(40+64+40)m连续梁线形监控报告中铁二院土建二院桥梁所2010-07-03目录第一部分线控大纲......................................................................................................11、梁部线形监控实施内容...................................................................................12、线形控制注意事项...........................................................................................2附图一:梁体测点布置示意图.............................................................................5附表一:N号梁段立模标高.................................................................................1附表二:N号梁段标高测量表.............................................................................2第二部分线控成果......................................................................................................31、测量标高数据...................................................................................................32、设计标高数据...................................................................................................3渝利线DK254+700.0唐家院子双线大桥(40+64+40)m连续梁线形监控第一部分线控大纲1、梁部线形监控实施内容1.1设计有关数据的修正请施工单位提供以下实测数据:a)混凝土的弹性模量及干容重。b)挂篮的实际重量(含模板等)。c)钢绞线的弹性模量及截面积。d)纵向预应力束孔道摩阻系数及偏差系数;锚圈口摩阻损失;钢束回缩值。e)挂篮、托架及膺架的变形量(应消除其非弹性变形,取其弹性变形);f)合拢时的温度。g)各梁段及体系转换实际工期;桥面施工及铺轨的工期。1.2测点的布置(见附图一)h)在各梁段距端部10cm处顶面砼中预埋钢质测点桩。i)各模板折线点设置测点。1.3测量的内容j)灌注砼前模板标高测量。k)每灌注一段砼,均测量0号段墩顶的标高。l)测量每一梁段在灌注砼前后、张拉后本梁段及其它已施工梁段的标高。m)在合拢段施工过程中,测量合拢段临时锁定前、张拉前后的标高,以及与其相关的各梁段标高。n)选择三个梁段连续测量一天不同时段(每两小时为一时段)的标高。o)各梁段测量及模板调校的时间均宜安排在清晨。1.4误差标准p)根据桥梁施工规范中的有关规定。q)根据大中桥验收规范中的有关规定。1.5数据记录表格r)由监控单位提供给施工单位的《梁段立模标高表》。(见附表一)s)由施工单位反馈给监控单位的《梁段标高测量表》。(见附表二)第1页渝利线DK254+700.0唐家院子双线大桥(40+64+40)m连续梁线形监控1.6立模标高的计算各梁段立模标高按下式计算:Hn=hn+△h1+△h2+△h3其中hn为梁面设计高程△h1为本节段的理论预抬高值△h2为本节段挂篮的弹性变形(每节段应修正)△h3为本节段的修正值。2、线形控制注意事项2.1线形控制概况1)根据预计的工程进程及施工设备,制定线形控制实施计划。2)按照施工技术规范的要求,对0号节段的施工托架进行测试,对挂篮进行测试,得到挂篮的荷载和挠度的对应关系,并根据各节段的重量及其施工荷载,确定了施工各节段时挂篮的变形值。3)灌注每一节段梁体混凝土前,在顶面埋设挠度测点钢桩,要求钢桩竖直,测点(钢桩)露出混凝土的表面高度为一定值,测头磨平并做上清晰的标记。4)在施工过程中实测各施工阶段的挠度变化及挂篮变形,实测预应力管道摩阻、梁体混凝土的容重和弹模。根据工期变化、实际荷载参数及实测结果,及时调整预拱度值,控制立模标高。5)在悬灌接近合龙段时提前联测以减小合龙段两侧悬臂梁段的相对高差。6)为了减少温度的影响,测量尽量在清晨进行。2.2测量项目具体流程如下图第2页渝利线DK254+700.0唐家院子双线大桥(40+64+40)m连续梁线形监控2.3质量保证措施1)注意新老梁段混凝土圆顺连接,减小台阶,使整个梁顶面顺直,梁底连接圆顺。2)尽量减小模板缝隙,提高模板及支撑的刚度,对挂篮各部分容易影响模板下沉的各因素进...
