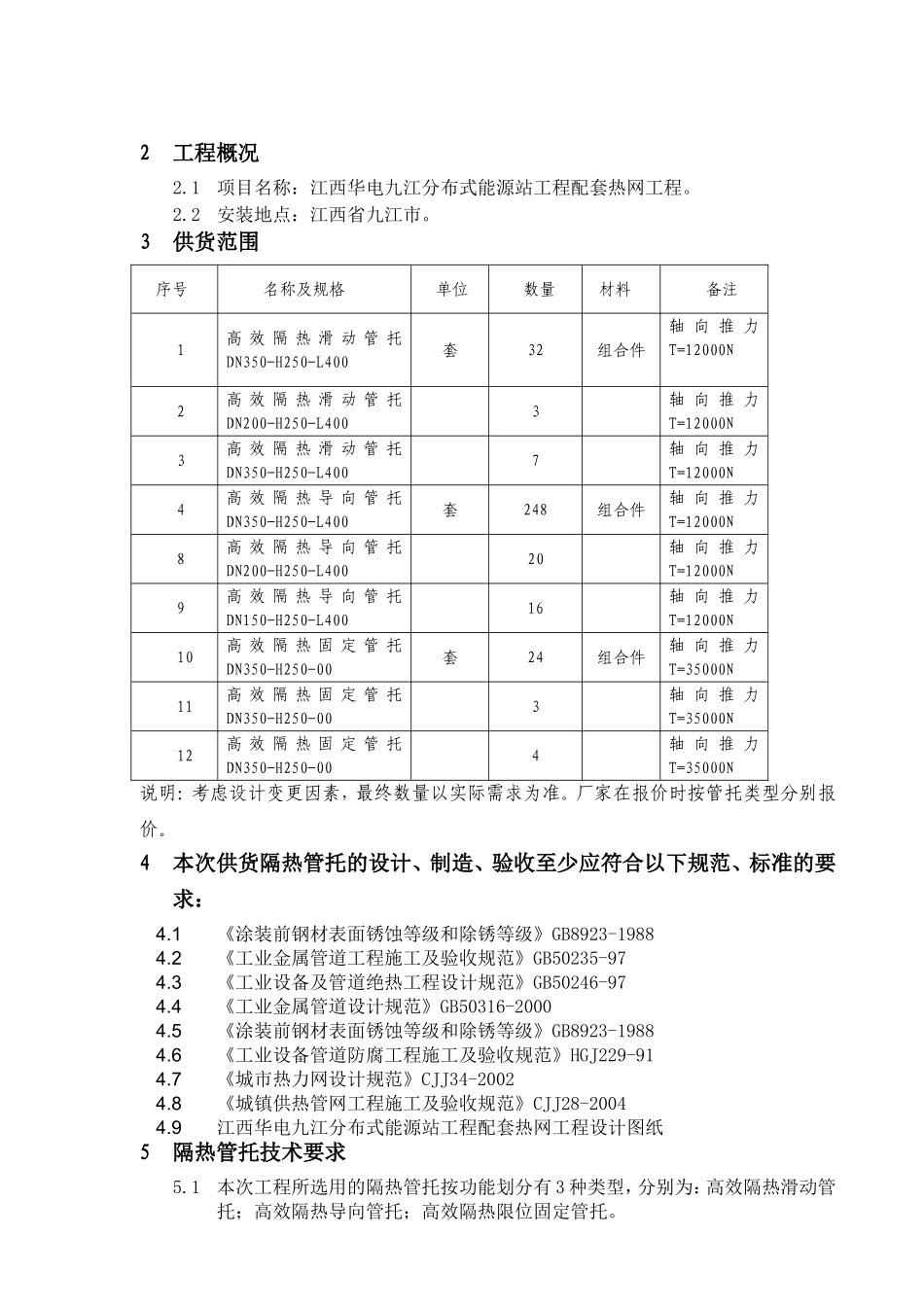

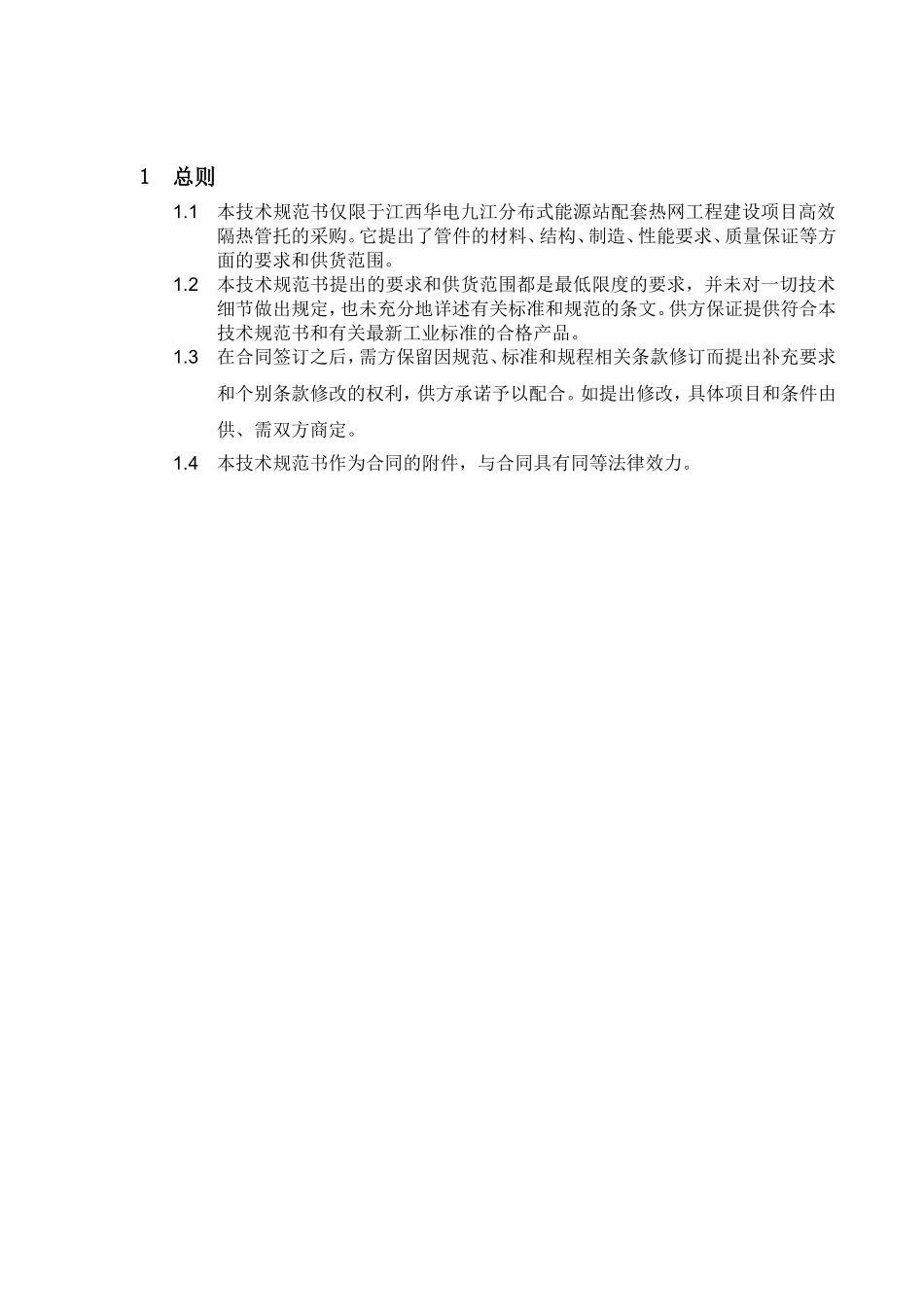

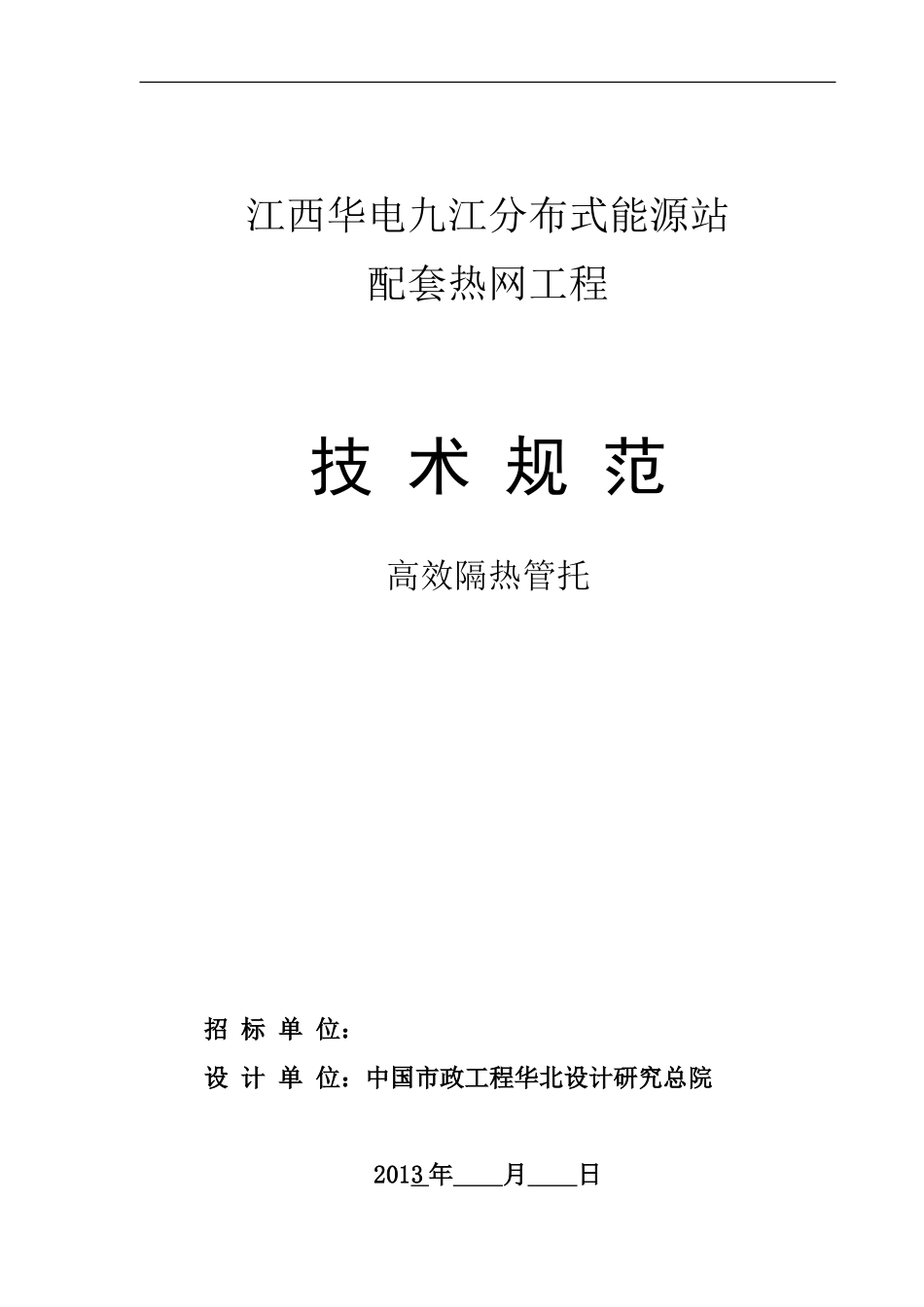

江西华电九江分布式能源站配套热网工程技术规范高效隔热管托招标单位：设计单位：中国市政工程华北设计研究总院2013年月日1总则1.1本技术规范书仅限于江西华电九江分布式能源站配套热网工程建设项目高效隔热管托的采购。它提出了管件的材料、结构、制造、性能要求、质量保证等方面的要求和供货范围。1.2本技术规范书提出的要求和供货范围都是最低限度的要求，并未对一切技术细节做出规定，也未充分地详述有关标准和规范的条文。供方保证提供符合本技术规范书和有关最新工业标准的合格产品。1.3在合同签订之后，需方保留因规范、标准和规程相关条款修订而提出补充要求和个别条款修改的权利，供方承诺予以配合。如提出修改，具体项目和条件由供、需双方商定。1.4本技术规范书作为合同的附件，与合同具有同等法律效力。2工程概况2.1项目名称：江西华电九江分布式能源站工程配套热网工程。2.2安装地点：江西省九江市。3供货范围序号名称及规格单位数量材料备注1高效隔热滑动管托DN350-H250-L400套32组合件轴向推力T=12000N2高效隔热滑动管托DN200-H250-L4003轴向推力T=12000N3高效隔热滑动管托DN350-H250-L4007轴向推力T=12000N4高效隔热导向管托DN350-H250-L400套248组合件轴向推力T=12000N8高效隔热导向管托DN200-H250-L40020轴向推力T=12000N9高效隔热导向管托DN150-H250-L40016轴向推力T=12000N10高效隔热固定管托DN350-H250-00套24组合件轴向推力T=35000N11高效隔热固定管托DN350-H250-003轴向推力T=35000N12高效隔热固定管托DN350-H250-004轴向推力T=35000N说明：考虑设计变更因素，最终数量以实际需求为准。厂家在报价时按管托类型分别报价。4本次供货隔热管托的设计、制造、验收至少应符合以下规范、标准的要求：4.1《涂装前钢材表面锈蚀等级和除锈等级》GB8923-19884.2《工业金属管道工程施工及验收规范》GB50235-974.3《工业设备及管道绝热工程设计规范》GB50246-974.4《工业金属管道设计规范》GB50316-20004.5《涂装前钢材表面锈蚀等级和除锈等级》GB8923-19884.6《工业设备管道防腐工程施工及验收规范》HGJ229-914.7《城市热力网设计规范》CJJ34-20024.8《城镇供热管网工程施工及验收规范》CJJ28-20044.9江西华电九江分布式能源站工程配套热网工程设计图纸5隔热管托技术要求5.1本次工程所选用的隔热管托按功能划分有3种类型，分别为：高效隔热滑动管托；高效隔热导向管托；高效隔热限位固定管托。5.2隔热管托采用硬质隔热瓦块与软质保温材料（超细玻璃棉）相结合，硬质保温层抗压强度≥10.0MPa，抗折强度≥2.0MPa，温度在350℃时，导热系数≤0.2W/(m·k)；管托摩擦系数≤0.1；管托底部为预埋钢板，管道支座与支架之间摩擦方式采用钢对聚四氟乙烯；。5.3设备在设计参数下长期安全运行，不发生损坏而丧失其功能。5.4设备动作灵敏、适应能力强。5.5设备运行中应噪音低、振动少。隔热管托的隔热材料应密封性、弹性、韧性好，对芯管和密封座无腐蚀。5.6隔热材料应充实无空虚，隔热性能满足设计要求。5.7螺丝、螺帽及压盖符合GB/T700、GBT3098.1中联部8.8级5.8使用寿命：≥30年5.9提供产品出厂合格证明书。隔热管托的设计、材料、制造、检验与检测、包装与运输及铭牌按国家、行业、企业有关标准进行设计、制造的最新版本要求。如果有几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款（按最高标准执行）。若本技术规格书与相关的技术规格书有冲突，则向需方咨询并得到其书面确认后才能开展工作。6质量保证和验收5.10供方承诺满足需方提出的设计要求及供货时间与范围，设备能长期安全运行。在出厂前对设备进行彻底的内部清洁，保证在安装时不需要再进行解体检查。5.11保证所提供的货物为全新产品，并完全符合技术规范书中规定的质量、规格和性能要求。质保期为设备投用后3年，在质保期内，对由于工艺或材料缺陷而发生的任何不足或缺陷，供方负责免费处理并承担相应的责任。5.12提供设备质保期内的免费保修服务。5.13对供方配合监造的要求5.14供方有配合监造的义务，并及时提供相应资料，并不由此发生任何费用。5.15供方应为需方监造代表提供下列方便：5.16...
