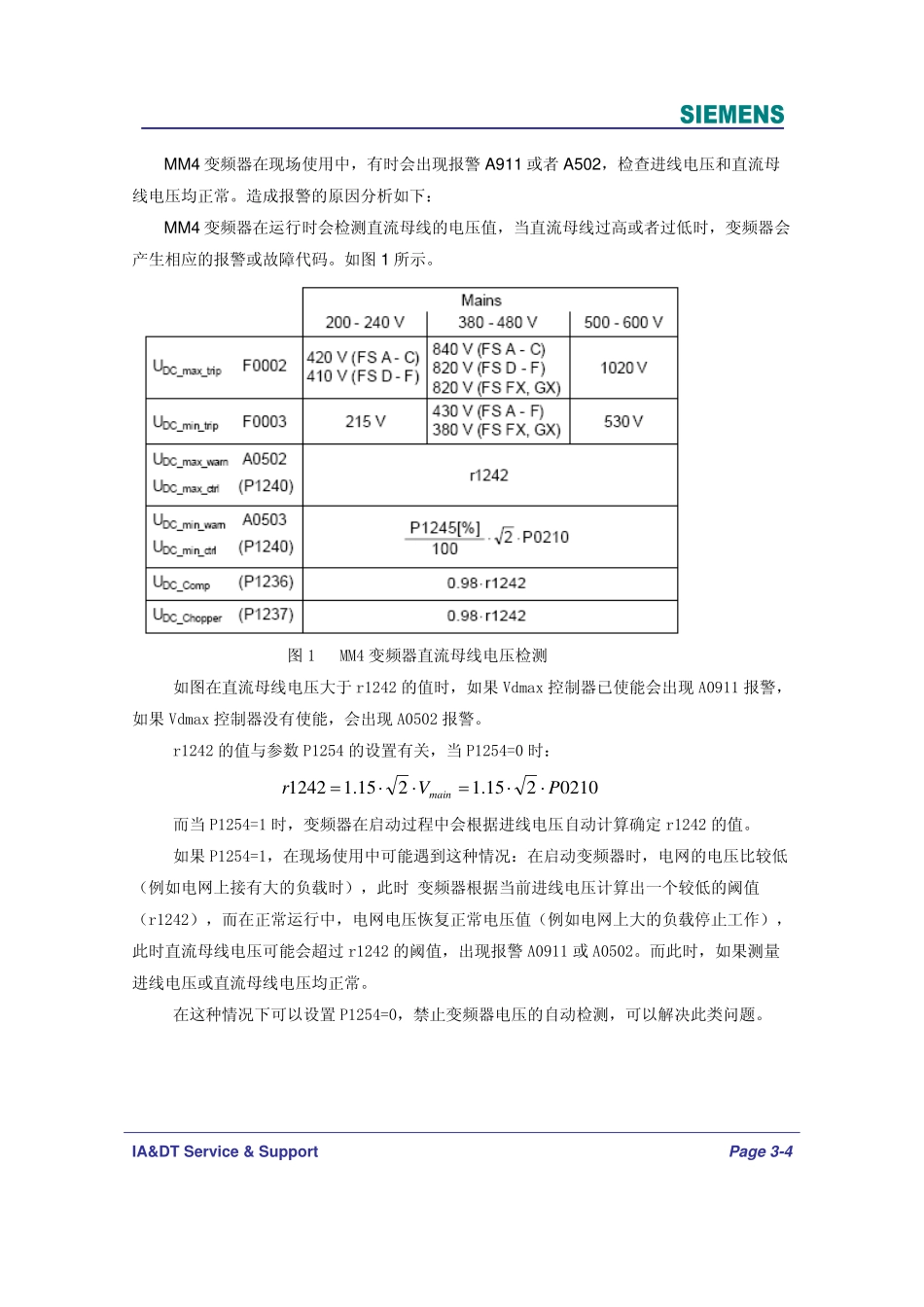

MM4变频器当设置P1254=1时，误报A911或A502的问题MisinformationA911orA502whensetP1254=1SingleFAQEdition(2008年－11月)IA&DTService&SupportPage2-4关键词A911A502MM4过电压KeyWordsA911A502MM4OvervoltageMM4变频器在现场使用中，有时会出现报警A911或者A502，检查进线电压和直流母线电压均正常。造成报警的原因分析如下：MM4变频器在运行时会检测直流母线的电压值，当直流母线过高或者过低时，变频器会产生相应的报警或故障代码。如图1所示。图1MM4变频器直流母线电压检测如图在直流母线电压大于r1242的值时，如果Vdmax控制器已使能会出现A0911报警，如果Vdmax控制器没有使能，会出现A0502报警。r1242的值与参数P1254的设置有关，当P1254=0时：0210215.1215.11242PVrmain⋅⋅=⋅⋅=而当P1254=1时，变频器在启动过程中会根据进线电压自动计算确定r1242的值。如果P1254=1，在现场使用中可能遇到这种情况：在启动变频器时，电网的电压比较低（例如电网上接有大的负载时），此时变频器根据当前进线电压计算出一个较低的阈值（r1242），而在正常运行中，电网电压恢复正常电压值（例如电网上大的负载停止工作），此时直流母线电压可能会超过r1242的阈值，出现报警A0911或A0502。而此时，如果测量进线电压或直流母线电压均正常。在这种情况下可以设置P1254=0，禁止变频器电压的自动检测，可以解决此类问题。IA&DTService&SupportPage3-4IA&DTService&SupportPage4-4附录－推荐网址Drive西门子（中国）有限公司工业自动化与驱动技术集团客户服务与支持中心网站首页：http://www.ad.siemens.com.cn/Service/驱动技术下载中心：http://www.ad.siemens.com.cn/download/DocList.aspx?TypeId=0&CatFirst=85&CatSecond=-1&CatThird=-1专家推荐精品文档：http://www.ad.siemens.com.cn/Service/recommend.asp“找答案”驱动技术版区：http://www.ad.siemens.com.cn/service/answer/category.asp?cid=1038版权©西门子（中国）有限公司2001-2008版权保留复制、传播或者使用该文件或文件内容必须经过权利人书面明确同意。侵权者将承担权利人的全部损失。权利人保留一切权利，包括复制、发行，以及改编、汇编的权利。西门子（中国）有限公司
