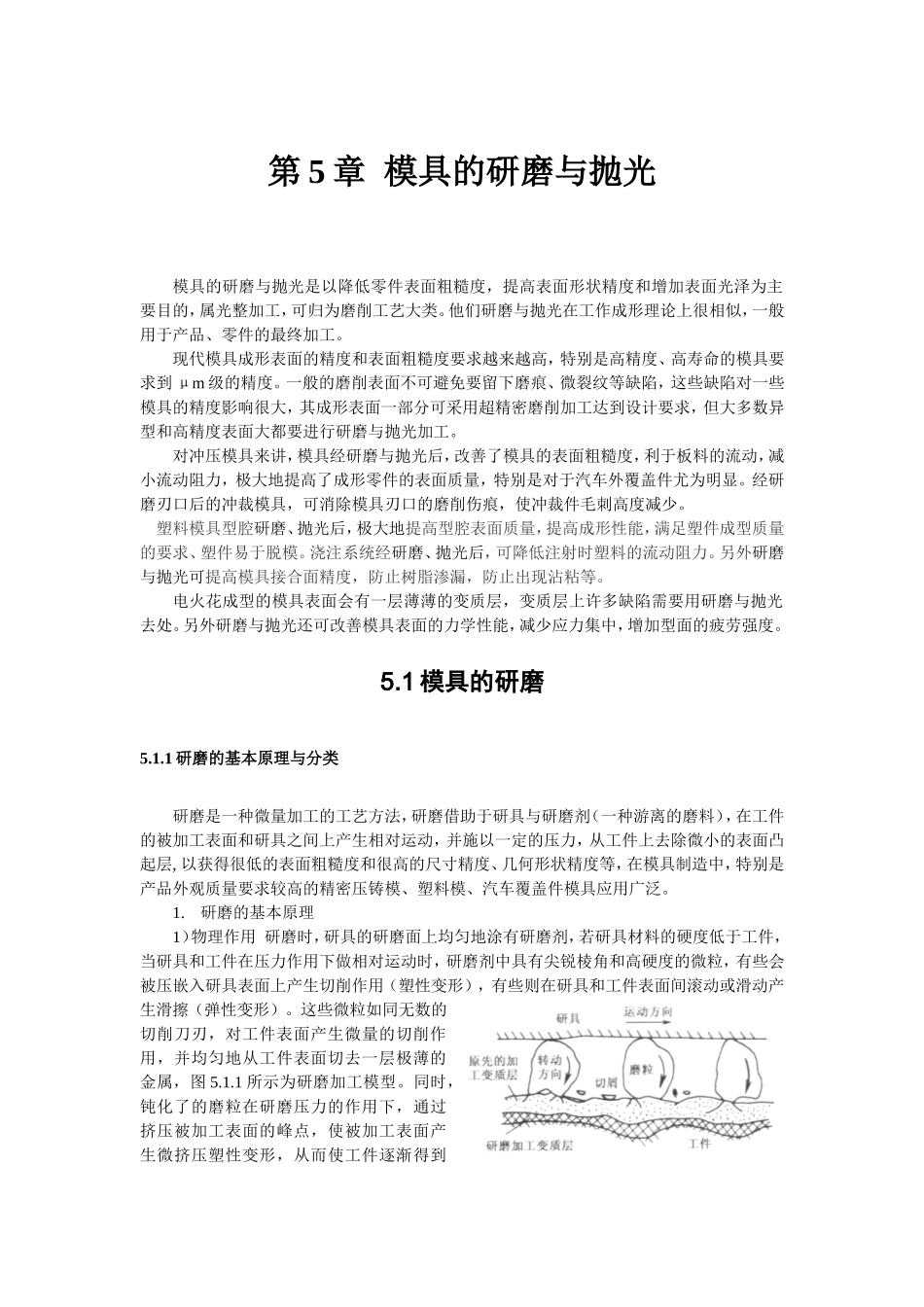

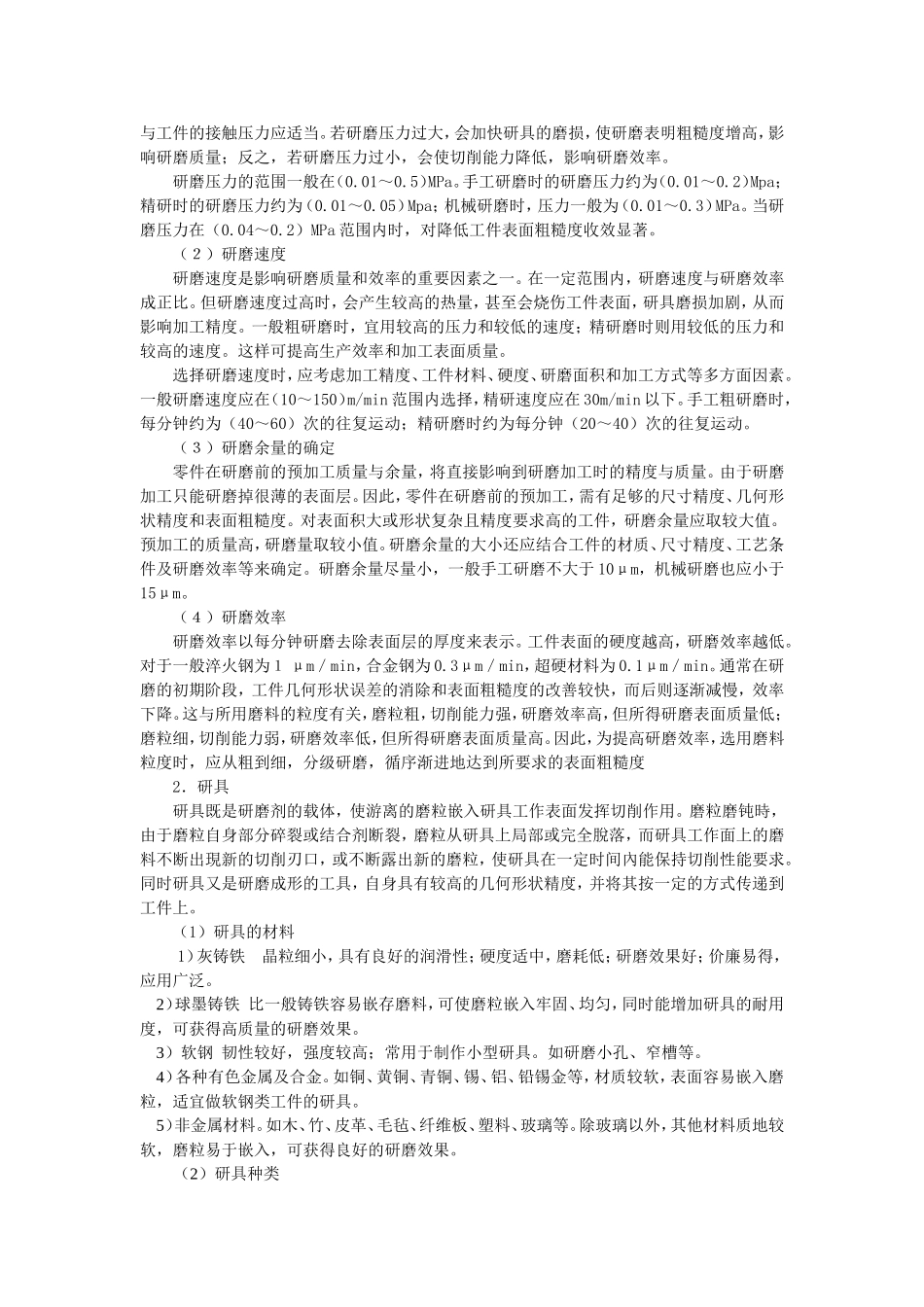

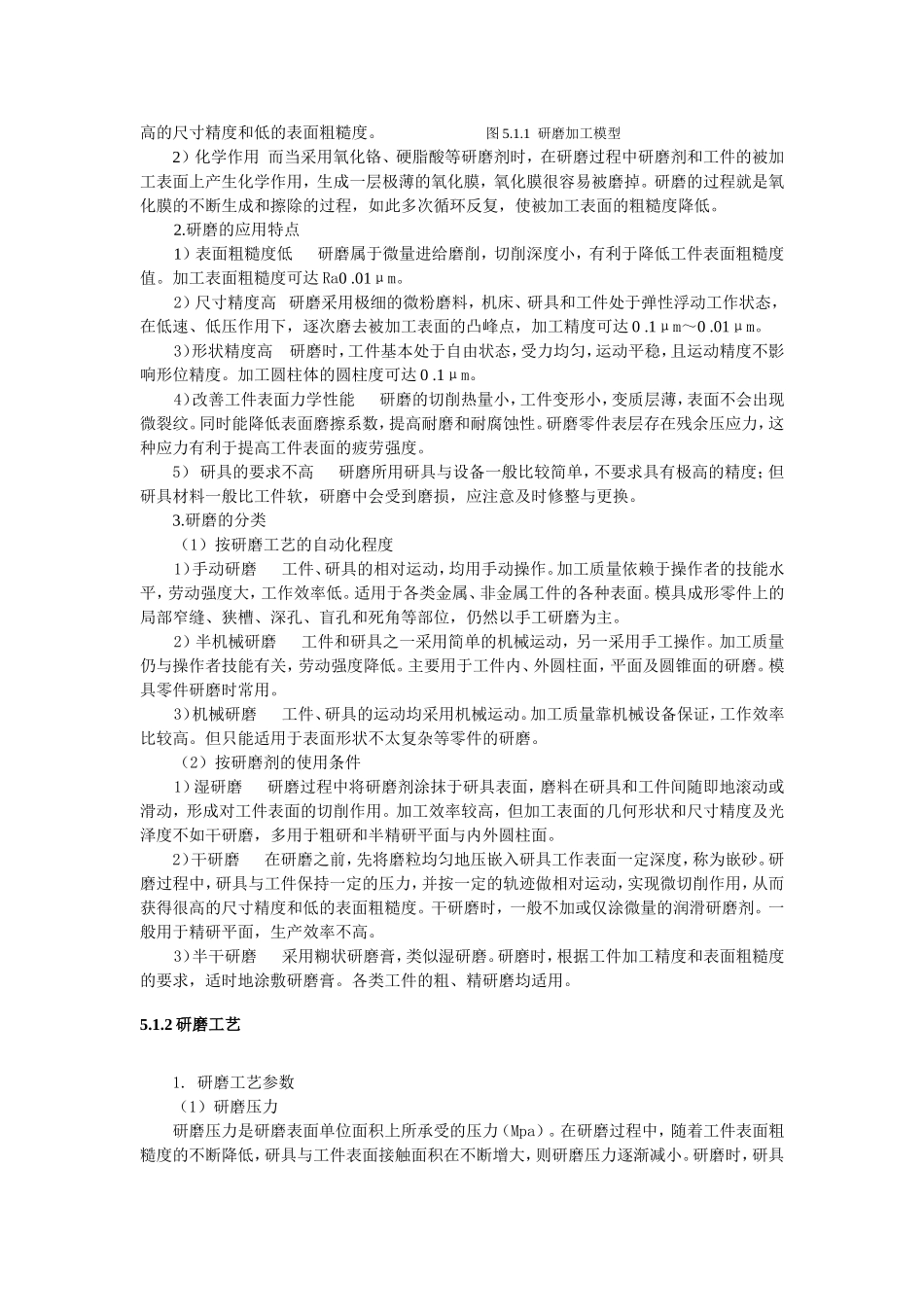

第5章模具的研磨与抛光模具的研磨与抛光是以降低零件表面粗糙度，提高表面形状精度和增加表面光泽为主要目的，属光整加工，可归为磨削工艺大类。他们研磨与抛光在工作成形理论上很相似，一般用于产品、零件的最终加工。现代模具成形表面的精度和表面粗糙度要求越来越高，特别是高精度、高寿命的模具要求到μm级的精度。一般的磨削表面不可避免要留下磨痕、微裂纹等缺陷，这些缺陷对一些模具的精度影响很大，其成形表面一部分可采用超精密磨削加工达到设计要求，但大多数异型和高精度表面大都要进行研磨与抛光加工。对冲压模具来讲，模具经研磨与抛光后，改善了模具的表面粗糙度，利于板料的流动，减小流动阻力，极大地提高了成形零件的表面质量，特别是对于汽车外覆盖件尤为明显。经研磨刃口后的冲裁模具，可消除模具刃口的磨削伤痕，使冲裁件毛刺高度减少。塑料模具型腔研磨、抛光后，极大地提高型腔表面质量，提高成形性能，满足塑件成型质量的要求、塑件易于脱模。浇注系统经研磨、抛光后，可降低注射时塑料的流动阻力。另外研磨与抛光可提高模具接合面精度，防止树脂渗漏，防止出现沾粘等。电火花成型的模具表面会有一层薄薄的变质层，变质层上许多缺陷需要用研磨与抛光去处。另外研磨与抛光还可改善模具表面的力学性能，减少应力集中，增加型面的疲劳强度。5.1模具的研磨5.1.1研磨的基本原理与分类研磨是一种微量加工的工艺方法，研磨借助于研具与研磨剂（一种游离的磨料），在工件的被加工表面和研具之间上产生相对运动，并施以一定的压力，从工件上去除微小的表面凸起层,以获得很低的表面粗糙度和很高的尺寸精度、几何形状精度等，在模具制造中，特别是产品外观质量要求较高的精密压铸模、塑料模、汽车覆盖件模具应用广泛。1.研磨的基本原理1）物理作用研磨时，研具的研磨面上均匀地涂有研磨剂，若研具材料的硬度低于工件，当研具和工件在压力作用下做相对运动时，研磨剂中具有尖锐棱角和高硬度的微粒，有些会被压嵌入研具表面上产生切削作用（塑性变形），有些则在研具和工件表面间滚动或滑动产生滑擦（弹性变形）。这些微粒如同无数的切削刀刃，对工件表面产生微量的切削作用，并均匀地从工件表面切去一层极薄的金属，图5.1.1所示为研磨加工模型。同时，钝化了的磨粒在研磨压力的作用下，通过挤压被加工表面的峰点，使被加工表面产生微挤压塑性变形，从而使工件逐渐得到高的尺寸精度和低的表面粗糙度。图5.1.1研磨加工模型2）化学作用而当采用氧化铬、硬脂酸等研磨剂时，在研磨过程中研磨剂和工件的被加工表面上产生化学作用，生成一层极薄的氧化膜，氧化膜很容易被磨掉。研磨的过程就是氧化膜的不断生成和擦除的过程，如此多次循环反复，使被加工表面的粗糙度降低。2.研磨的应用特点1）表面粗糙度低研磨属于微量进给磨削，切削深度小，有利于降低工件表面粗糙度值。加工表面粗糙度可达Ra0.01μm。2）尺寸精度高研磨采用极细的微粉磨料，机床、研具和工件处于弹性浮动工作状态，在低速、低压作用下，逐次磨去被加工表面的凸峰点，加工精度可达0.1μm～0.01μm。3）形状精度高研磨时，工件基本处于自由状态，受力均匀，运动平稳，且运动精度不影响形位精度。加工圆柱体的圆柱度可达0.1μm。4）改善工件表面力学性能研磨的切削热量小，工件变形小，变质层薄，表面不会出现微裂纹。同时能降低表面磨擦系数，提高耐磨和耐腐蚀性。研磨零件表层存在残余压应力，这种应力有利于提高工件表面的疲劳强度。5）研具的要求不高研磨所用研具与设备一般比较简单，不要求具有极高的精度；但研具材料一般比工件软，研磨中会受到磨损，应注意及时修整与更换。3.研磨的分类（1）按研磨工艺的自动化程度1）手动研磨工件、研具的相对运动，均用手动操作。加工质量依赖于操作者的技能水平，劳动强度大，工作效率低。适用于各类金属、非金属工件的各种表面。模具成形零件上的局部窄缝、狭槽、深孔、盲孔和死角等部位，仍然以手工研磨为主。2）半机械研磨工件和研具之一采用简单的机械运动，另一采用手工操作。加工质量仍与操作者技能有关，劳动强度降低。主要用于工件内、外圆柱面，平面及圆锥...
