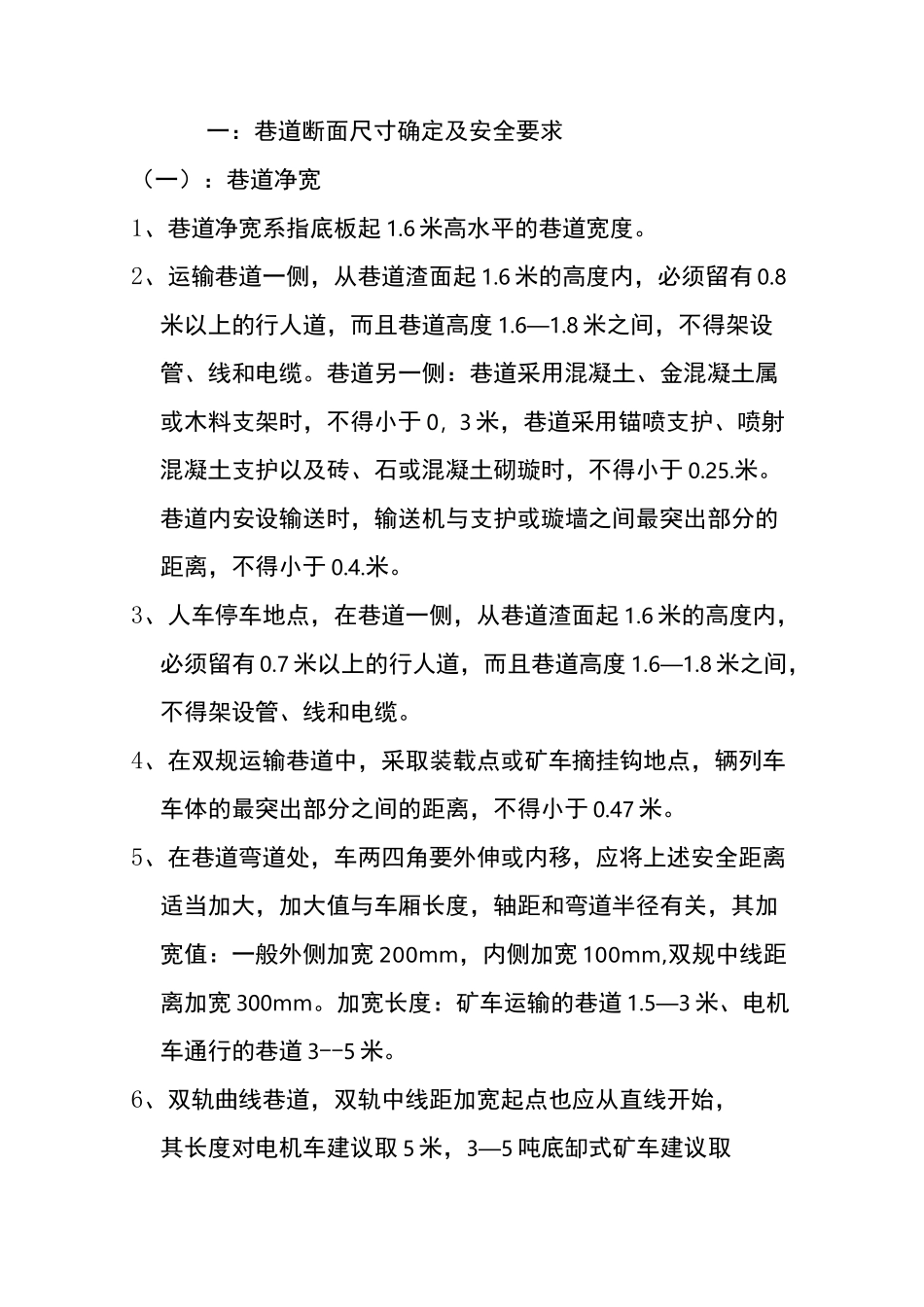

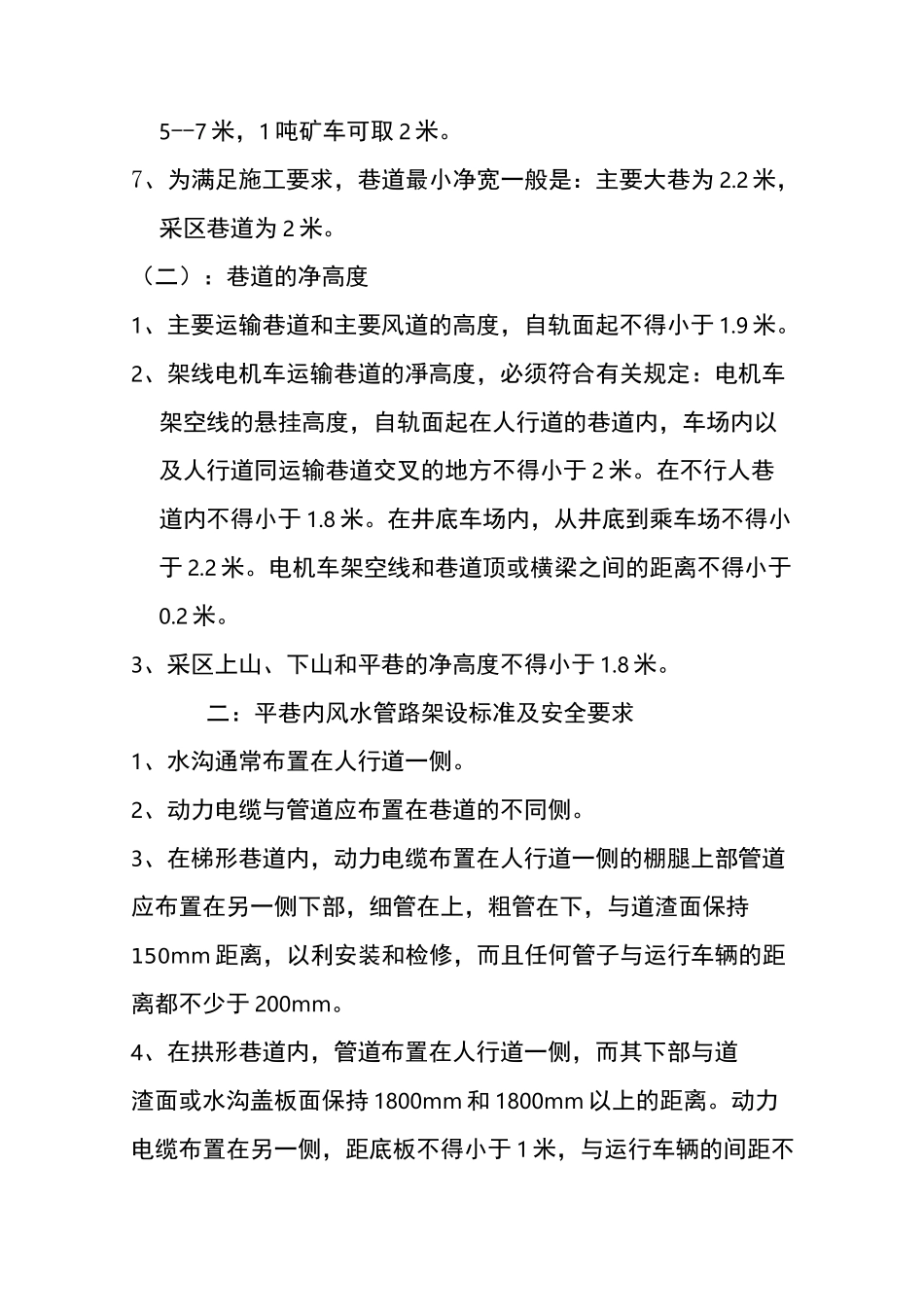

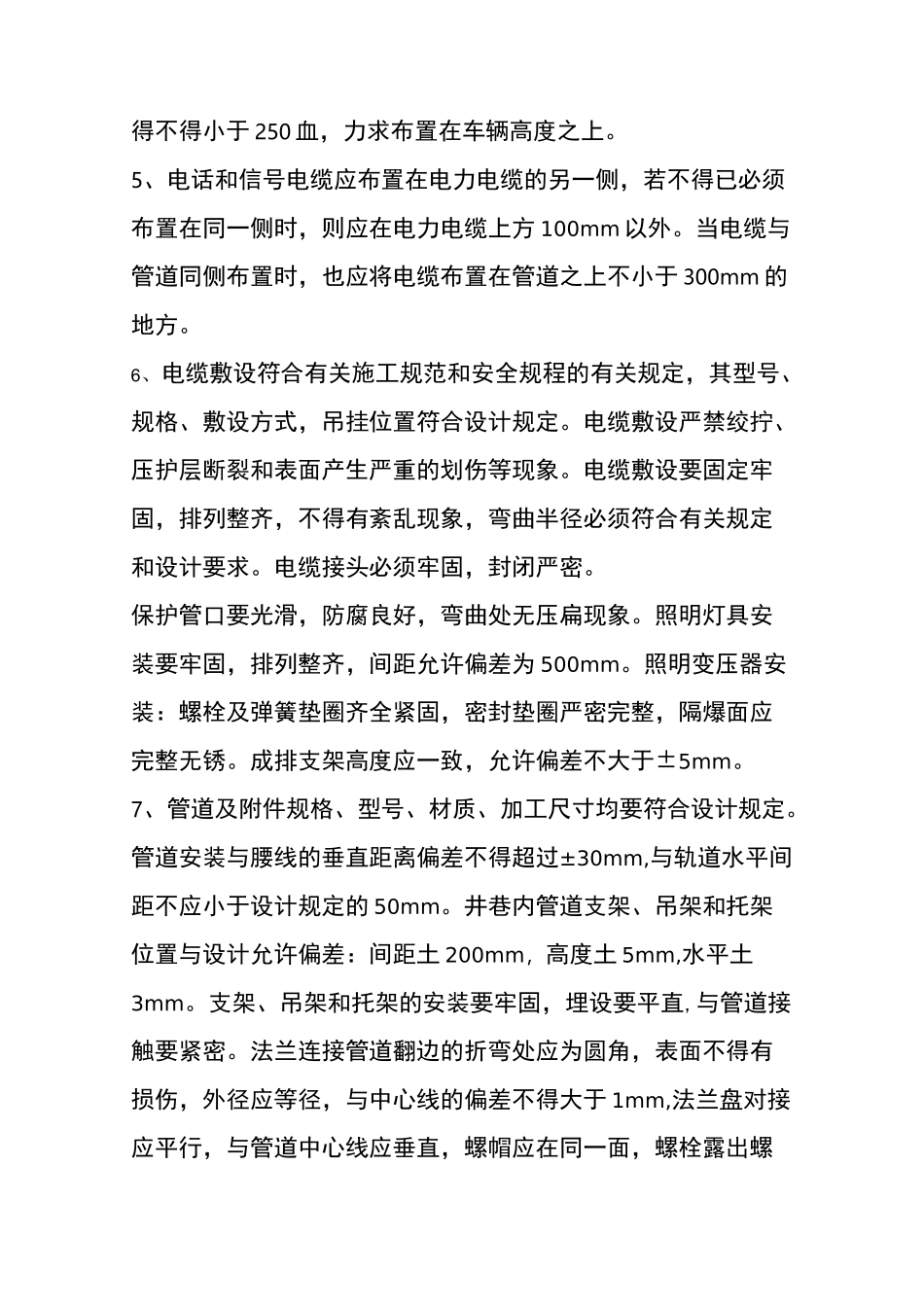

一:巷道断面尺寸确定及安全要求(一):巷道净宽1、巷道净宽系指底板起1.6米高水平的巷道宽度。2、运输巷道一侧,从巷道渣面起1.6米的高度内,必须留有0.8米以上的行人道,而且巷道高度1.6—1.8米之间,不得架设管、线和电缆。巷道另一侧:巷道采用混凝土、金混凝土属或木料支架时,不得小于0,3米,巷道采用锚喷支护、喷射混凝土支护以及砖、石或混凝土砌璇时,不得小于0.25.米。巷道内安设输送时,输送机与支护或璇墙之间最突出部分的距离,不得小于0.4.米。3、人车停车地点,在巷道一侧,从巷道渣面起1.6米的高度内,必须留有0.7米以上的行人道,而且巷道高度1.6—1.8米之间,不得架设管、线和电缆。4、在双规运输巷道中,采取装载点或矿车摘挂钩地点,辆列车车体的最突出部分之间的距离,不得小于0.47米。5、在巷道弯道处,车两四角要外伸或内移,应将上述安全距离适当加大,加大值与车厢长度,轴距和弯道半径有关,其加宽值:一般外侧加宽200mm,内侧加宽100mm,双规中线距离加宽300mm。加宽长度:矿车运输的巷道1.5—3米、电机车通行的巷道3--5米。6、双轨曲线巷道,双轨中线距加宽起点也应从直线开始,其长度对电机车建议取5米,3—5吨底缷式矿车建议取5--7米,1吨矿车可取2米。7、为满足施工要求,巷道最小净宽一般是:主要大巷为2.2米,采区巷道为2米。(二):巷道的净高度1、主要运输巷道和主要风道的高度,自轨面起不得小于1.9米。2、架线电机车运输巷道的凈高度,必须符合有关规定:电机车架空线的悬挂高度,自轨面起在人行道的巷道内,车场内以及人行道同运输巷道交叉的地方不得小于2米。在不行人巷道内不得小于1.8米。在井底车场内,从井底到乘车场不得小于2.2米。电机车架空线和巷道顶或横梁之间的距离不得小于0.2米。3、采区上山、下山和平巷的净高度不得小于1.8米。二:平巷内风水管路架设标准及安全要求1、水沟通常布置在人行道一侧。2、动力电缆与管道应布置在巷道的不同侧。3、在梯形巷道内,动力电缆布置在人行道一侧的棚腿上部管道应布置在另一侧下部,细管在上,粗管在下,与道渣面保持150mm距离,以利安装和检修,而且任何管子与运行车辆的距离都不少于200mm。4、在拱形巷道内,管道布置在人行道一侧,而其下部与道渣面或水沟盖板面保持1800mm和1800mm以上的距离。动力电缆布置在另一侧,距底板不得小于1米,与运行车辆的间距不得不得小于250血,力求布置在车辆高度之上。5、电话和信号电缆应布置在电力电缆的另一侧,若不得已必须布置在同一侧时,则应在电力电缆上方100mm以外。当电缆与管道同侧布置时,也应将电缆布置在管道之上不小于300mm的地方。6、电缆敷设符合有关施工规范和安全规程的有关规定,其型号、规格、敷设方式,吊挂位置符合设计规定。电缆敷设严禁绞拧、压护层断裂和表面产生严重的划伤等现象。电缆敷设要固定牢固,排列整齐,不得有紊乱现象,弯曲半径必须符合有关规定和设计要求。电缆接头必须牢固,封闭严密。保护管口要光滑,防腐良好,弯曲处无压扁现象。照明灯具安装要牢固,排列整齐,间距允许偏差为500mm。照明变压器安装:螺栓及弹簧垫圈齐全紧固,密封垫圈严密完整,隔爆面应完整无锈。成排支架高度应一致,允许偏差不大于±5mm。7、管道及附件规格、型号、材质、加工尺寸均要符合设计规定。管道安装与腰线的垂直距离偏差不得超过±30mm,与轨道水平间距不应小于设计规定的50mm。井巷内管道支架、吊架和托架位置与设计允许偏差:间距土200mm,高度土5mm,水平土3mm。支架、吊架和托架的安装要牢固,埋设要平直,与管道接触要紧密。法兰连接管道翻边的折弯处应为圆角,表面不得有损伤,外径应等径,与中心线的偏差不得大于1mm,法兰盘对接应平行,与管道中心线应垂直,螺帽应在同一面,螺栓露出螺帽的长度不应大于螺栓直径的1/2。各种管道及附件以及梁、支架、吊架和托架应进行除锈和防腐处理,油漆涂刷均匀,无遗漏,附着良好,并有光泽;管道安装要求横平竖直,排列整齐,阀门安装坚固严密,与管道中心线垂直,操作机构应灵活准确。三:轨道铺设要求1轨道中心线与设计偏差不得大于50mm,双轨中心距不得小于设计规定,也不得大于...
