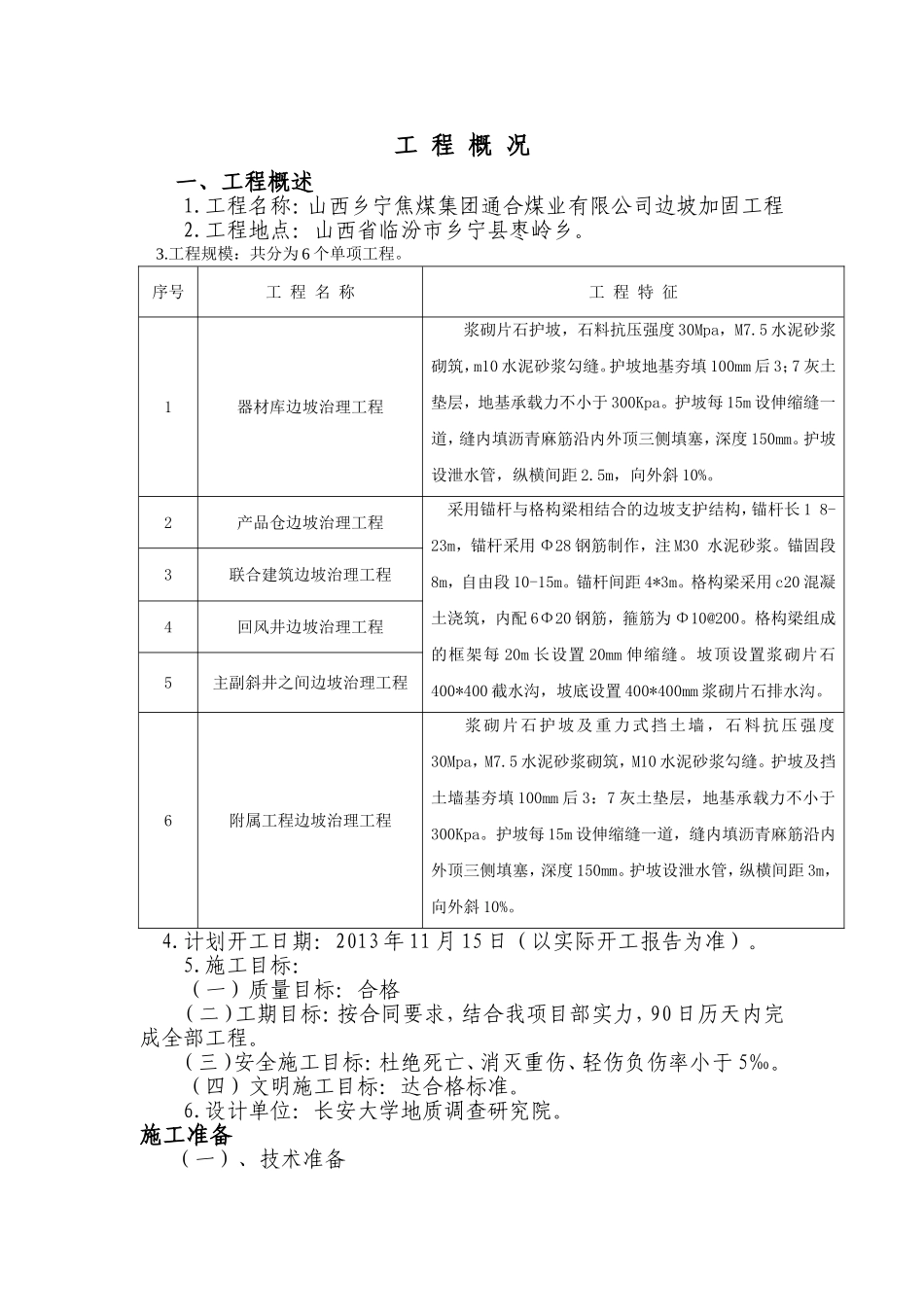

工程概况一、工程概述1.工程名称：山西乡宁焦煤集团通合煤业有限公司边坡加固工程2.工程地点：山西省临汾市乡宁县枣岭乡。3.工程规模：共分为6个单项工程。序号工程名称工程特征1器材库边坡治理工程浆砌片石护坡，石料抗压强度30Mpa，M7.5水泥砂浆砌筑，m10水泥砂浆勾缝。护坡地基夯填100mm后3；7灰土垫层，地基承载力不小于300Kpa。护坡每15m设伸缩缝一道，缝内填沥青麻筋沿内外顶三侧填塞，深度150mm。护坡设泄水管，纵横间距2.5m，向外斜10%。2产品仓边坡治理工程采用锚杆与格构梁相结合的边坡支护结构，锚杆长18-23m，锚杆采用Φ28钢筋制作，注M30水泥砂浆。锚固段8m，自由段10-15m。锚杆间距4*3m。格构梁采用c20混凝土浇筑，内配6Φ20钢筋，箍筋为Φ10@200。格构梁组成的框架每20m长设置20mm伸缩缝。坡顶设置浆砌片石400*400截水沟，坡底设置400*400mm浆砌片石排水沟。3联合建筑边坡治理工程4回风井边坡治理工程5主副斜井之间边坡治理工程6附属工程边坡治理工程浆砌片石护坡及重力式挡土墙，石料抗压强度30Mpa，M7.5水泥砂浆砌筑，M10水泥砂浆勾缝。护坡及挡土墙基夯填100mm后3：7灰土垫层，地基承载力不小于300Kpa。护坡每15m设伸缩缝一道，缝内填沥青麻筋沿内外顶三侧填塞，深度150mm。护坡设泄水管，纵横间距3m，向外斜10%。4.计划开工日期：2013年11月15日（以实际开工报告为准）。5.施工目标：（一）质量目标：合格（二）工期目标：按合同要求，结合我项目部实力，90日历天内完成全部工程。（三）安全施工目标：杜绝死亡、消灭重伤、轻伤负伤率小于5‰。（四）文明施工目标：达合格标准。6.设计单位：长安大学地质调查研究院。施工准备（一）、技术准备在开工前熟悉图纸，进行图纸会审，熟悉有关规范，编制施工方案，进行各级技术交底；编制分部分项工程材料预算，并提出资金、材料、机械、劳动力进场计划。（二）、现场准备1、根据施工组织设计中总平面规划，搭设办公、库房、机械棚、敷设场区水、电、临时道路等。2、做好现场水准点及平面控制点的布设，并进行复核。（三）、劳力物资准备根据计划组织劳力、材料、三钢工具及机械等进场并进行安装。第六章关键施工技术、工艺、重点、难点分析和解决方案本工程主要采用浆砌片石护坡、浆砌片石重力式挡土墙及三种结构形式对边坡进行加固处理。根据本公司施工经验，锚杆加格构梁结构施工较为复杂，而浆砌片石护坡、浆砌片石重力式挡土墙只要按照规范及常规施工方法施工均能取得较好效果，故在施工中要重点控制锚杆注浆施工及格构梁混凝土浇筑施工工艺过程，并按照以下施工方案执行，确保工程施工质量。（一）、锚杆及格构梁施工1.锚杆施工工艺流程即确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆→格构梁。2.锚杆施工方法（1）锚杆孔测量放线按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过±50mm。测定的孔位点，埋设半永久性标志，严禁边施工边放样。根据设计要求竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距为4m。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计、监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。（2）钻孔设备钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻、埋钻的地层中采用跟管钻进技术。（3）钻机就位利用Φ50mm脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架。根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。锚杆与水平面的交角设计为15°。钻机安装要求水平、稳固，施钻过程中应随时检查。（4）钻进方...
