混凝土、粉煤灰、轻集料小型、 小型空心砌块试验作业指导书VIP免费

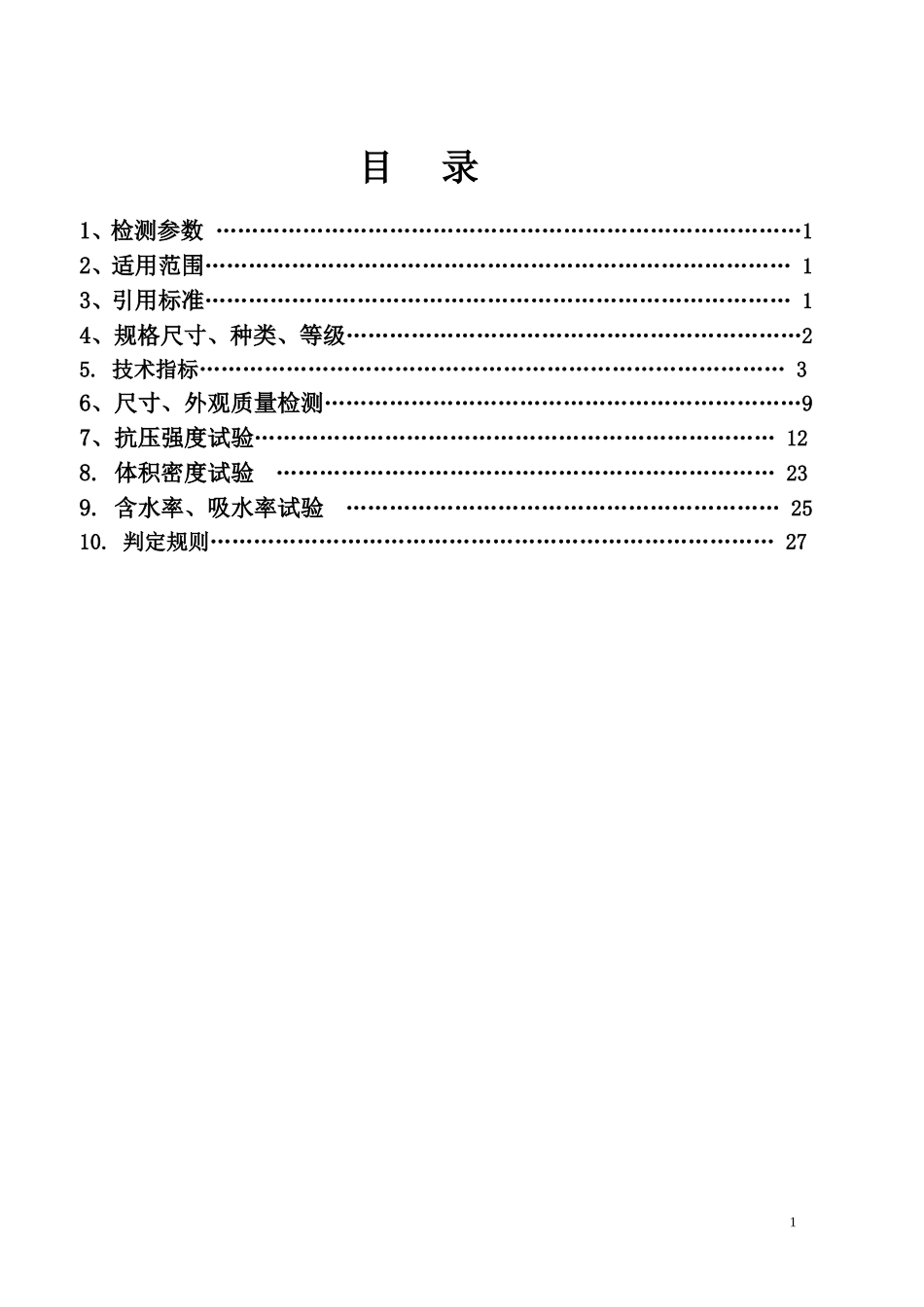

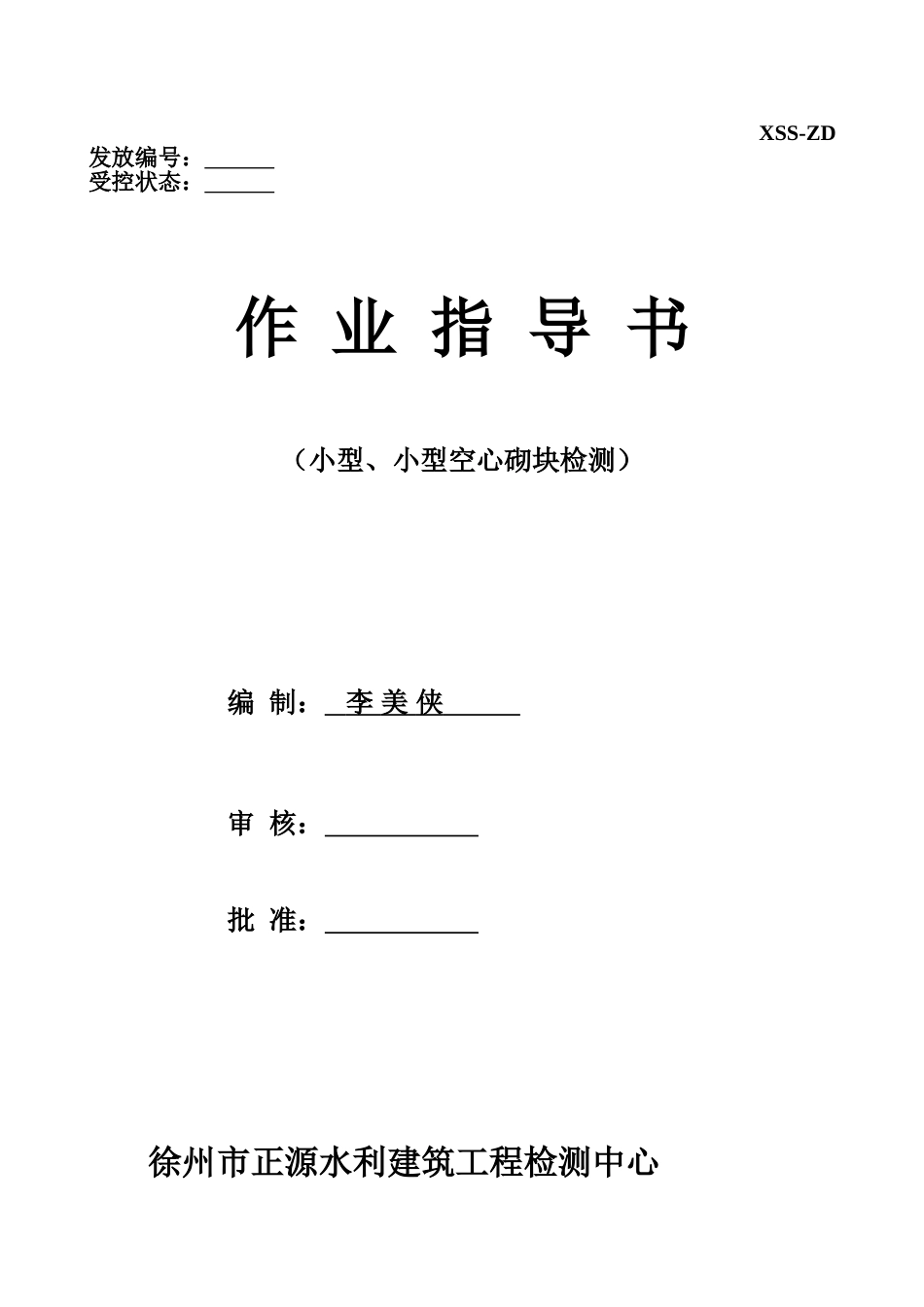

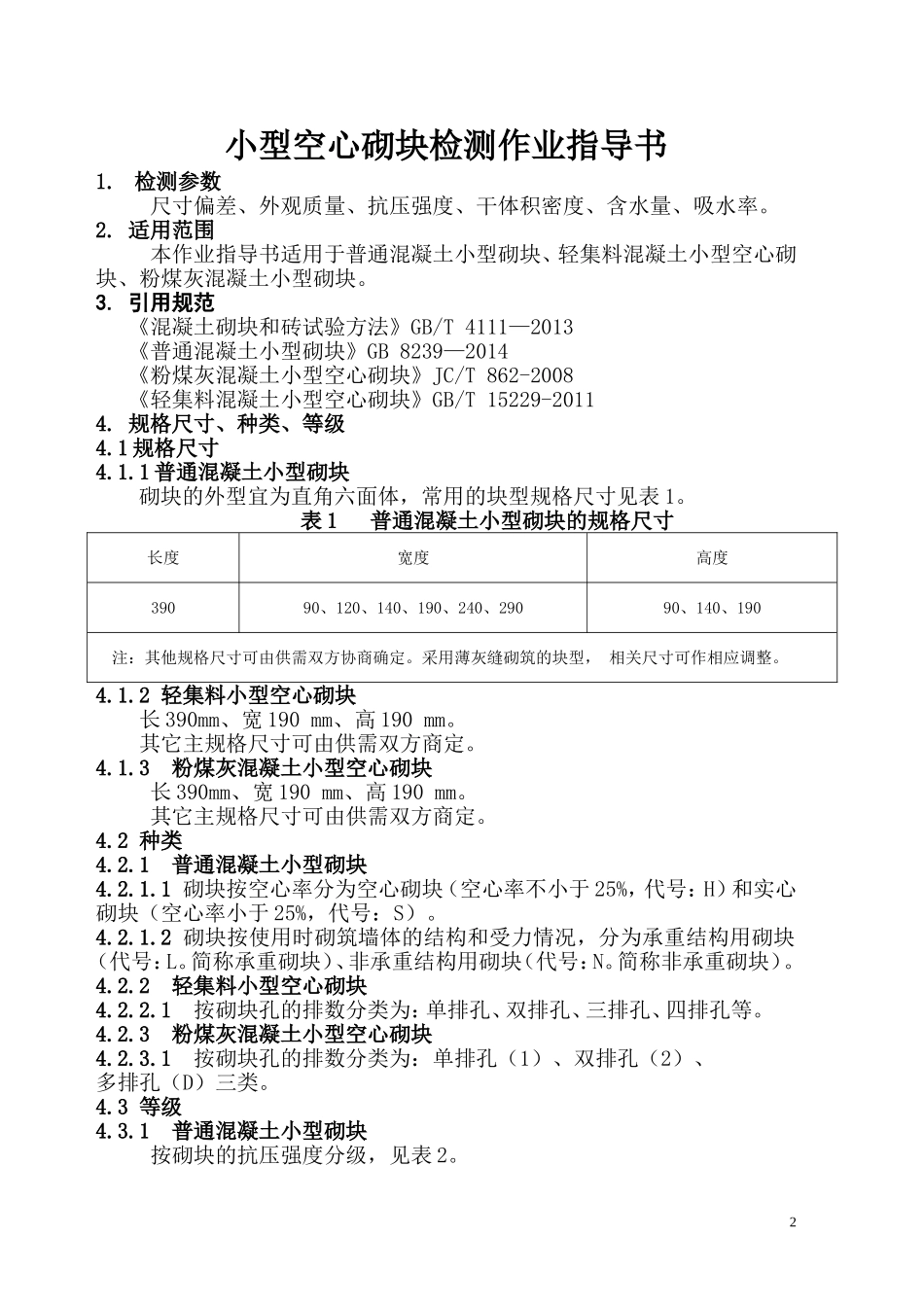

XSS-ZD发放编号：受控状态：作业指导书（小型、小型空心砌块检测）编制：李美侠审核：批准：徐州市正源水利建筑工程检测中心目录1、检测参数………………………………………………………………………12、适用范围………………………………………………………………………13、引用标准………………………………………………………………………14、规格尺寸、种类、等级………………………………………………………25.技术指标………………………………………………………………………36、尺寸、外观质量检测…………………………………………………………97、抗压强度试验………………………………………………………………128.体积密度试验……………………………………………………………239.含水率、吸水率试验……………………………………………………2510.判定规则……………………………………………………………………271小型空心砌块检测作业指导书1.检测参数尺寸偏差、外观质量、抗压强度、干体积密度、含水量、吸水率。2.适用范围本作业指导书适用于普通混凝土小型砌块、轻集料混凝土小型空心砌块、粉煤灰混凝土小型砌块。3.引用规范《混凝土砌块和砖试验方法》GB/T4111—2013《普通混凝土小型砌块》GB8239—2014《粉煤灰混凝土小型空心砌块》JC/T862-2008《轻集料混凝土小型空心砌块》GB/T15229-20114.规格尺寸、种类、等级4.1规格尺寸4.1.1普通混凝土小型砌块砌块的外型宜为直角六面体，常用的块型规格尺寸见表1。表1普通混凝土小型砌块的规格尺寸长度宽度高度39090、120、140、190、240、29090、140、190注：其他规格尺寸可由供需双方协商确定。采用薄灰缝砌筑的块型，相关尺寸可作相应调整。4.1.2轻集料小型空心砌块长390mm、宽190mm、高190mm。其它主规格尺寸可由供需双方商定。4.1.3粉煤灰混凝土小型空心砌块长390mm、宽190mm、高190mm。其它主规格尺寸可由供需双方商定。4.2种类4.2.1普通混凝土小型砌块4.2.1.1砌块按空心率分为空心砌块（空心率不小于25%，代号：H）和实心砌块（空心率小于25%，代号：S）。4.2.1.2砌块按使用时砌筑墙体的结构和受力情况，分为承重结构用砌块（代号：L。简称承重砌块）、非承重结构用砌块（代号：N。简称非承重砌块）。4.2.2轻集料小型空心砌块4.2.2.1按砌块孔的排数分类为：单排孔、双排孔、三排孔、四排孔等。4.2.3粉煤灰混凝土小型空心砌块4.2.3.1按砌块孔的排数分类为：单排孔（1）、双排孔（2）、多排孔（D）三类。4.3等级4.3.1普通混凝土小型砌块按砌块的抗压强度分级，见表2。2表2砌块强度等级单位:兆帕砌块种类承重砌块(L)非承重砌块(N)空心砌块（H）7.5、10.0、15.0、20.0、25.05.5、7.5、10.0实心砌块(S)15.0、20.0、25.0、30.0、35.0、40.010.0、15.0、20.04.3.2轻集料小型空心砌块4.3.2.1按砌块密度等级分为八级：700、800、900、1000、1100、1200、1300、1400。注：除自然煤矸石掺量不小于砌块质量35%的砌块外，其他砌块的最大密度等级为1200。4.3.2.2砌块强度等级分为五级：MU2.5、MU3.5、MU5.0、MU7.5、MU10.0。4.3.3粉煤灰混凝土小型空心砌块4.3.3.1按砌块密度等级分为七级：600、700、800、900、1000、、1200、1400。4.3.3.2按砌块强度等级分为六级：MU3.5、MU5、MU7.5、MU10.0、MU15、MU20。5.技术指标5.1普通混凝土小型砌块5.1.1尺寸偏差和外观质量尺寸允许偏差和外观质量应符合表3规定表3尺寸允许偏差和外观质量项目名称技术指标长度±2mm宽度±2mm高度+3、-2mm弯曲不大于2mm掉角缺棱个数不超过1个三个方向投影尺寸的最小值不大于20mm裂纹延伸的投影尺寸累计不大于30mm注：免浆砌块的尺寸允许偏差，应由企业根据块型特点自行给出。尺寸偏差不应影响垒砌和墙片性能。5.1.2外壁和肋厚5.1.2.1承重空心砌块的最小外壁应不小于30mm，最小肋厚应不小于25mm5.1.2.2非承重空心砌块的最小外壁厚和最小肋厚应不小于20mm5.1.3强度等级砌块的强度等级应符合表4的规定表4强度等级单位:兆帕强度等级砌块抗压强度3平均值≥单块最小值≥MU5.05.04.0MU7.57.56.0MU1010.08.0MU1515.012.0MU2020.016.0MU2525.020.0MU3030.024.0MU...
