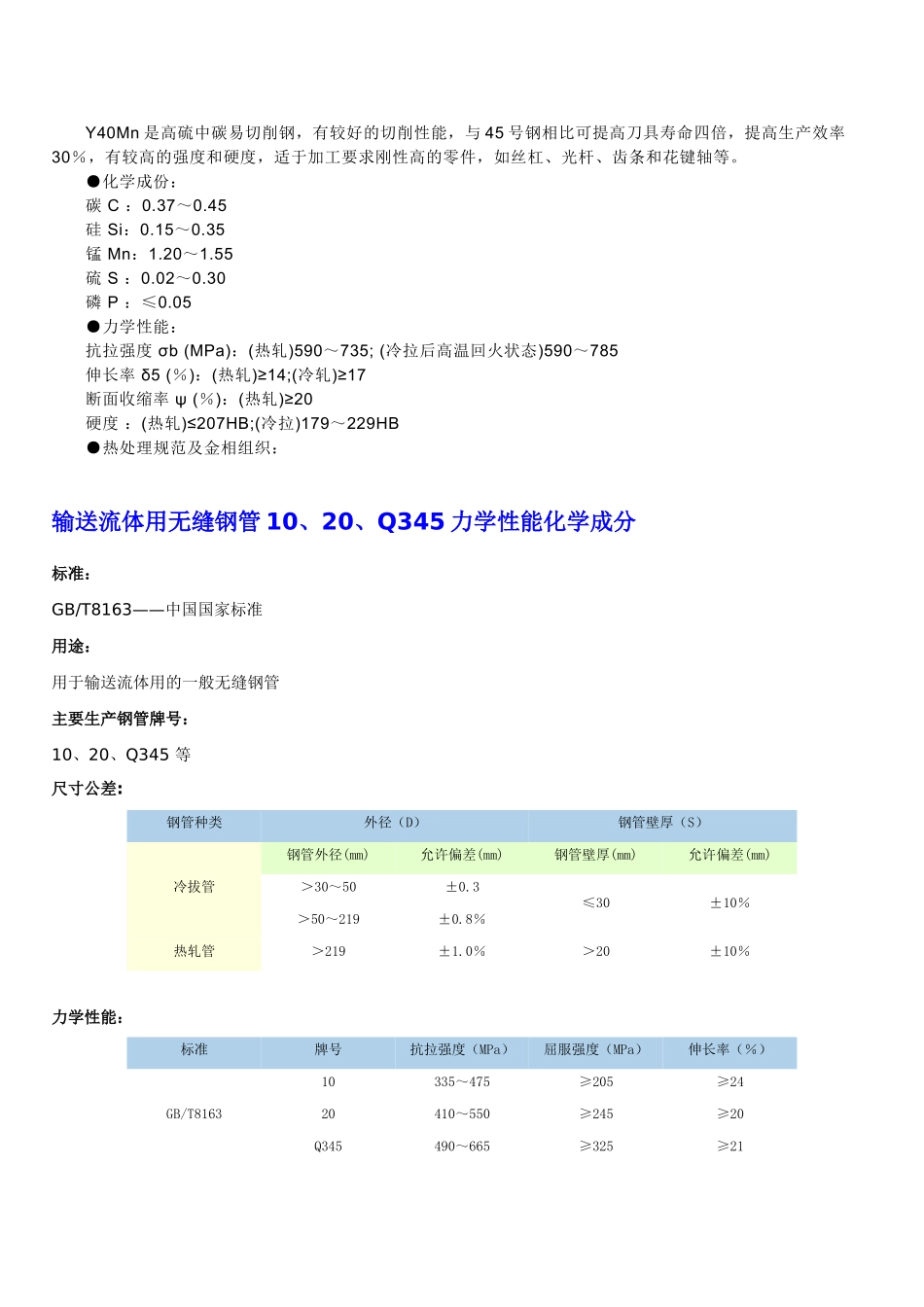

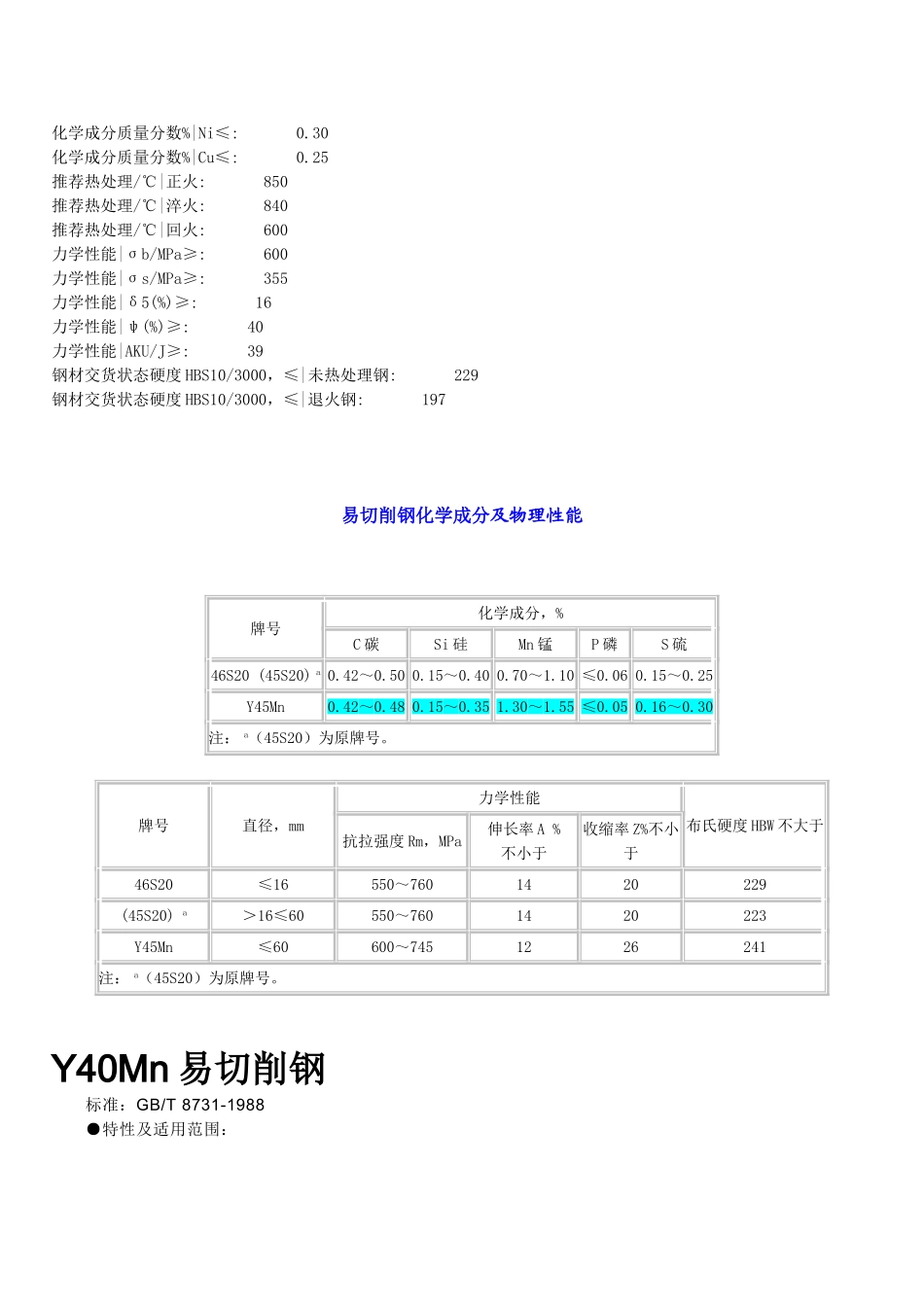

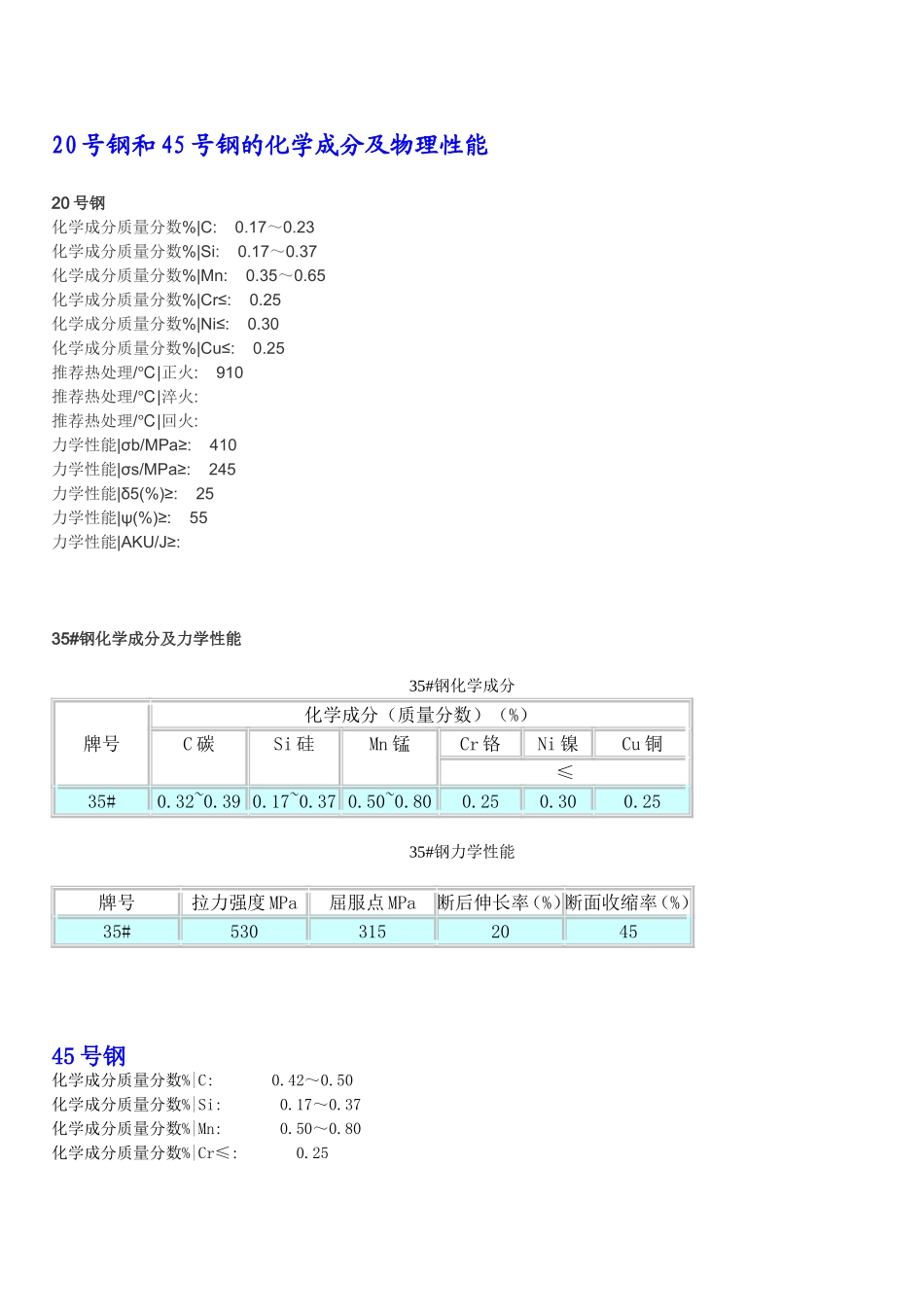

20号钢和45号钢的化学成分及物理性能20号钢化学成分质量分数%|C:0.17～0.23化学成分质量分数%|Si:0.17～0.37化学成分质量分数%|Mn:0.35～0.65化学成分质量分数%|Cr≤:0.25化学成分质量分数%|Ni≤:0.30化学成分质量分数%|Cu≤:0.25推荐热处理/|℃正火:910推荐热处理/|℃淬火:推荐热处理/|℃回火:力学性能|σb/MPa≥:410力学性能|σs/MPa≥:245力学性能|δ5(%)≥:25力学性能|ψ(%)≥:55力学性能|AKU/J≥:35#钢化学成分及力学性能35#钢化学成分牌号化学成分（质量分数）（%）C碳Si硅Mn锰Cr铬Ni镍Cu铜≤35#0.32~0.390.17~0.370.50~0.800.250.300.2535#钢力学性能牌号拉力强度MPa屈服点MPa断后伸长率（%）断面收缩率（%）35#530315204545号钢化学成分质量分数%|C:0.42～0.50化学成分质量分数%|Si:0.17～0.37化学成分质量分数%|Mn:0.50～0.80化学成分质量分数%|Cr≤:0.25化学成分质量分数%|Ni≤:0.30化学成分质量分数%|Cu≤:0.25推荐热处理/℃|正火:850推荐热处理/℃|淬火:840推荐热处理/℃|回火:600力学性能|σb/MPa≥:600力学性能|σs/MPa≥:355力学性能|δ5(%)≥:16力学性能|ψ(%)≥:40力学性能|AKU/J≥:39钢材交货状态硬度HBS10/3000，≤|未热处理钢:229钢材交货状态硬度HBS10/3000，≤|退火钢:197易切削钢化学成分及物理性能牌号化学成分，%C碳Si硅Mn锰P磷S硫46S20(45S20)a0.42～0.500.15～0.400.70～1.10≤0.060.15～0.25Y45Mn0.42～0.480.15～0.351.30～1.55≤0.050.16～0.30注：a（45S20）为原牌号。牌号直径，mm力学性能布氏硬度HBW不大于抗拉强度Rm，MPa伸长率A%不小于收缩率Z%不小于46S20≤16550～7601420229(45S20)a＞16≤60550～7601420223Y45Mn≤60600～7451226241注：a（45S20）为原牌号。Y40Mn易切削钢标准：GB/T8731-1988●特性及适用范围：Y40Mn是高硫中碳易切削钢，有较好的切削性能，与45号钢相比可提高刀具寿命四倍，提高生产效率30％，有较高的强度和硬度，适于加工要求刚性高的零件，如丝杠、光杆、齿条和花键轴等。●化学成份：碳C：0.37～0.45硅Si：0.15～0.35锰Mn：1.20～1.55硫S：0.02～0.30磷P：≤0.05●力学性能：抗拉强度σb(MPa)：(热轧)590～735;(冷拉后高温回火状态)590～785伸长率δ5(％)：(热轧)≥14;(冷轧)≥17断面收缩率ψ(％)：(热轧)≥20硬度：(热轧)≤207HB;(冷拉)179～229HB●热处理规范及金相组织：输送流体用无缝钢管10、20、Q345力学性能化学成分标准：GB/T8163——中国国家标准用途：用于输送流体用的一般无缝钢管主要生产钢管牌号：10、20、Q345等尺寸公差:钢管种类外径（D）钢管壁厚（S）冷拔管钢管外径(mm)允许偏差(mm)钢管壁厚(mm)允许偏差(mm)＞30～50±0.3≤30±10％＞50～219±0.8％热轧管＞219±1.0％＞20±10％力学性能：标准牌号抗拉强度（MPa）屈服强度（MPa）伸长率（％）GB/T816310335～475≥205≥2420410～550≥245≥20Q345490～665≥325≥21化学成分:标准牌号化学成分（％）CSiMnPSCrNiCuGB/T8163100.07～0.140.17～0.370.35～0.65≤0.035≤0.035≤0.15≤0.25≤0.25200.17～0.24,0.17～0.370.35～0.65≤0.035≤0.035≤0.25≤0.25≤0.25Q3450.12～0.200.20～0.551.20～1.60≤0.045≤0.045///结构用无缝钢管10、20、35、45、Q345、15CrMo、12Cr1MoV化学成分力学性能结构用无缝钢管标准：GB/T8162——中国国家标准ASTMA53——美国材料与试验学会标准ASMESA53——美国锅炉及压力容器规范用途：用于制造管道、容器、设备、管件及机械结构用无缝钢管主要生产钢管牌号：10、20、35、45、Q345、15CrMo、12Cr1MoV、A53A、A53B、SA53A、SA53B等尺寸公差:钢管种类外径（D）钢管壁厚（S）冷拔管钢管外径(mm)允许偏差(mm)钢管壁厚(mm)允许偏差(mm)＞30～50±0.3≤30±10％＞50～219±0.8％热轧管＞219±1.0％＞20±10％力学性能：标准牌号抗拉强度（MPa）屈服强度（MPa）伸长率（％）GB/T816210≥335≥205≥2420≥390≥245≥2035≥510≥305≥1745≥590≥335≥14Q345≥490≥325≥2115CrMo≥440≥295≥2212Cr1MoV≥490≥245≥22ASTMA53ASMESA53A≥330≥205查看ASTMA53的表查看ASMESA53的表B≥415≥240化学成分：标准牌号化学成分（％）C碳S...
