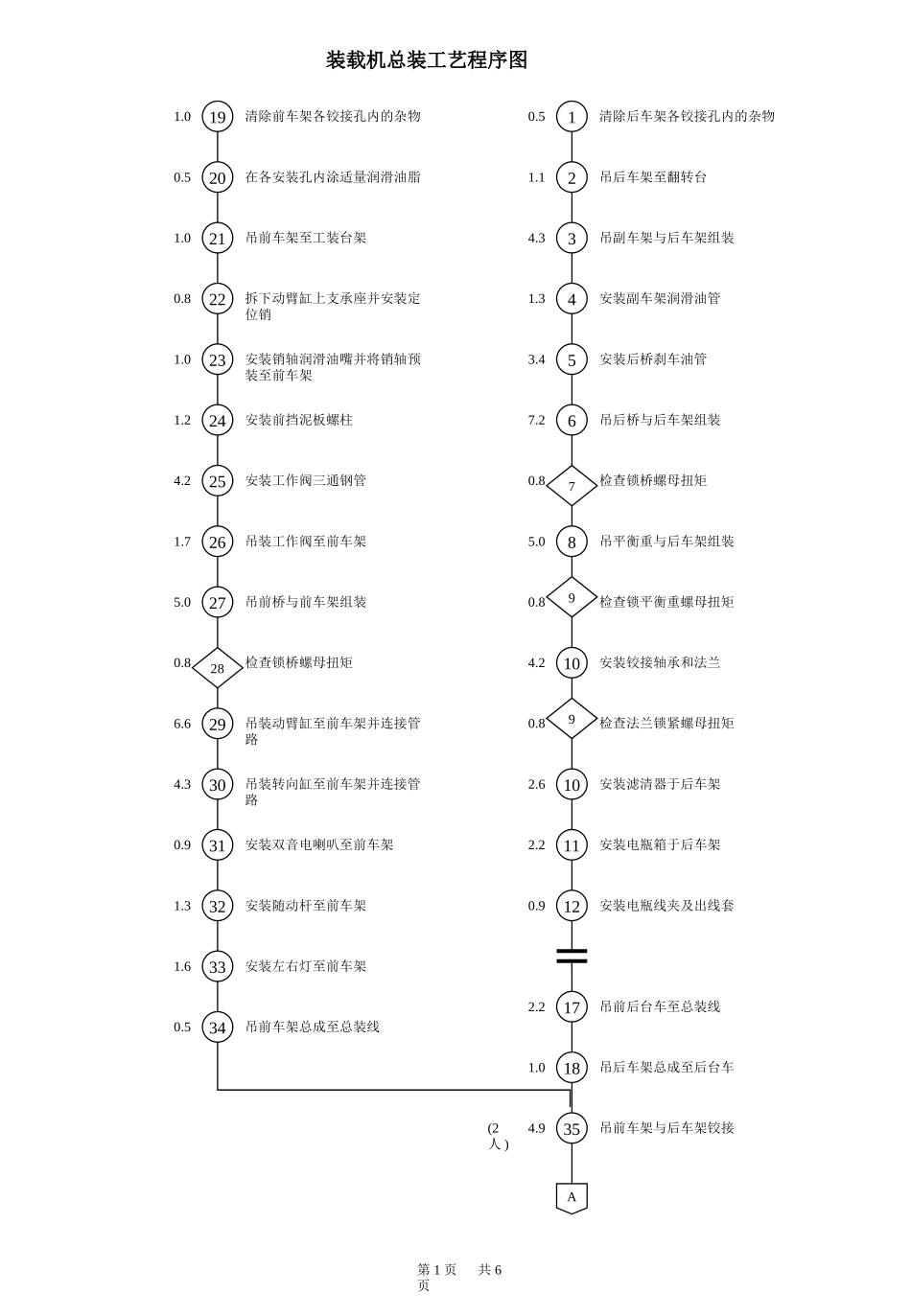

1清除后车架各铰接孔内的杂物0.52吊后车架至翻转台1.13吊副车架与后车架组装4.34安装副车架润滑油管1.35安装后桥刹车油管3.46吊后桥与后车架组装7.28吊平衡重与后车架组装5.010安装铰接轴承和法兰4.2检查锁桥螺母扭矩0.87检查锁平衡重螺母扭矩0.8910安装滤清器于后车架2.6检查法兰锁紧螺母扭矩0.8911安装电瓶箱于后车架2.212安装电瓶线夹及出线套0.919清除前车架各铰接孔内的杂物1.020在各安装孔内涂适量润滑油脂0.522拆下动臂缸上支承座并安装定位销0.823安装销轴润滑油嘴并将销轴预装至前车架1.024安装前挡泥板螺柱1.225安装工作阀三通钢管4.226吊装工作阀至前车架1.727吊前桥与前车架组装5.029吊装动臂缸至前车架并连接管路6.630吊装转向缸至前车架并连接管路4.331安装双音电喇叭至前车架0.932安装随动杆至前车架1.333安装左右灯至前车架1.634吊前车架总成至总装线0.521吊前车架至工装台架1.0检查锁桥螺母扭矩0.828装载机总装工艺程序图第1页共6页17吊前后台车至总装线2.218吊后车架总成至后台车1.035吊前车架与后车架铰接4.9(2人)A43安装分配阀进油管1.144安装分配阀至转斗缸油管3.017吊前后台车至总装线2.241预装分配阀进油管0.842安装分配阀回油管1.318吊后车架总成至后台车1.035吊前车架与后车架铰接4.9BA36焊接前后驱动桥挡块5.2(2人)37安装铰接销注油管1.238安装转向机支架1.139安装变速转换连接杆1.240预装分配阀回油管0.845安装后车架指示灯3.046后挡泥板与液压油箱组装1.847吊装液压油箱至车架2.248安装转向缸后销轴2.4C装载机总装工艺程序图第2页共6页62安装变速换挡机构1.863安装储气罐气管1.960预装车头组件1.861吊装车头组件2.859吊装动臂组件4.949吊装转向机组件2.350预装储气罐组件1.451安装储气罐组件1.952连接转向机油管2.6C64预装脚制动踏板组件2.365预装油门踏板组件1.966安装制动踏板和油门踏板2.253清除动臂各铰接孔内的杂物并涂润滑油膏1.354攻顺动臂各螺纹孔1.055吊动臂至装配工位0.856吊摇臂与动臂组装3.457销轴安装黄油嘴并预装至动臂上2.458吊动臂总成至总装线0.267安装仪表盘总成并布好线路4.368安装制动油管2.769预装转斗油缸组件5.470吊装转斗油缸并连接油管5.579吊装三大件总成4.3D71预装转向泵进油管0.672预装工作泵进油管0.673安装转向泵进油管1.074安装转向泵出油管1.775安装工作泵进油管1.076安装变速泵进油管0.977安装变速箱检油塞0.578吊三大件总成至总装线0.3装载机总装工艺程序图第3页共6页80连接滤清器和变速泵油管1.5D81连接转向泵和工作泵进油管0.585连接转向机进油管和工作阀进回油管2.882预装变速箱加油管0.083安装变速箱加油管至变速箱1.084连接变速阀和油门的操纵杆1.186安装选择阀并连接气管1.687安装柴油机至储气罐气管1.788安装前后传动轴10.4检查锁传动轴螺母扭矩1.58990连接主线束电路及压力表管路3.791安装变矩器至冷却器油管2.692吊装左右电瓶1.093吊装水箱至后车架2.094连接水箱进出水管1.095安装水箱防护网1.496后挡泥板与燃油箱组装1.9E101组装手制动操纵手柄组件2.0102安装动臂转斗操纵杆组件于驾驶室2.2103安装手制动操纵手柄组件于驾驶室1.7104安装司机座椅于驾驶室2.0105安装驾驶室电器3.5106安装驾驶室密封条0.4107驾驶室总成送至总装线0.4F99吊驾驶室至装配小车0.8100组装动臂转斗操纵杆组件2.9装载机总装工艺程序图第4页共6页97吊装燃油箱并连接油管3.398安装电瓶固定架并连接线路3.6108吊装驾驶室总成3.2109安装台架活动面板及操纵杆手柄2.3113吊装柴油机机罩3.6114安装水箱支承杆1.7115安装柴油机空滤器及排气管1.8EF116连接驾驶室线路并检查整机电路3.3110安装后罩电器1.9111组装机罩总成10.5112机罩总成送至装配线0.4117连接手制动操纵软轴1.4118连接工作阀操纵软轴3.2119吊装轮胎5.9120安装前挡泥板2.1121锁紧轮胎螺母11.0123焊前挡泥板1.7124整机加油11.5125整机加水3.5G检查锁传动轴螺母扭矩1.5122装载机总装工艺程序图第5页共6页126检查整机情况并下线3.5127装配小车吊至小车返回线0.8128活动板铆接产品铭牌1.5129前罩、活动板与前车架组装1.3130拉杆打装关节轴承2.2131拉杆与动臂组装1.8132吊铲斗与动臂组装4.5G133整机加注润滑油7.0装载机总装工艺程序图第6页共6页
