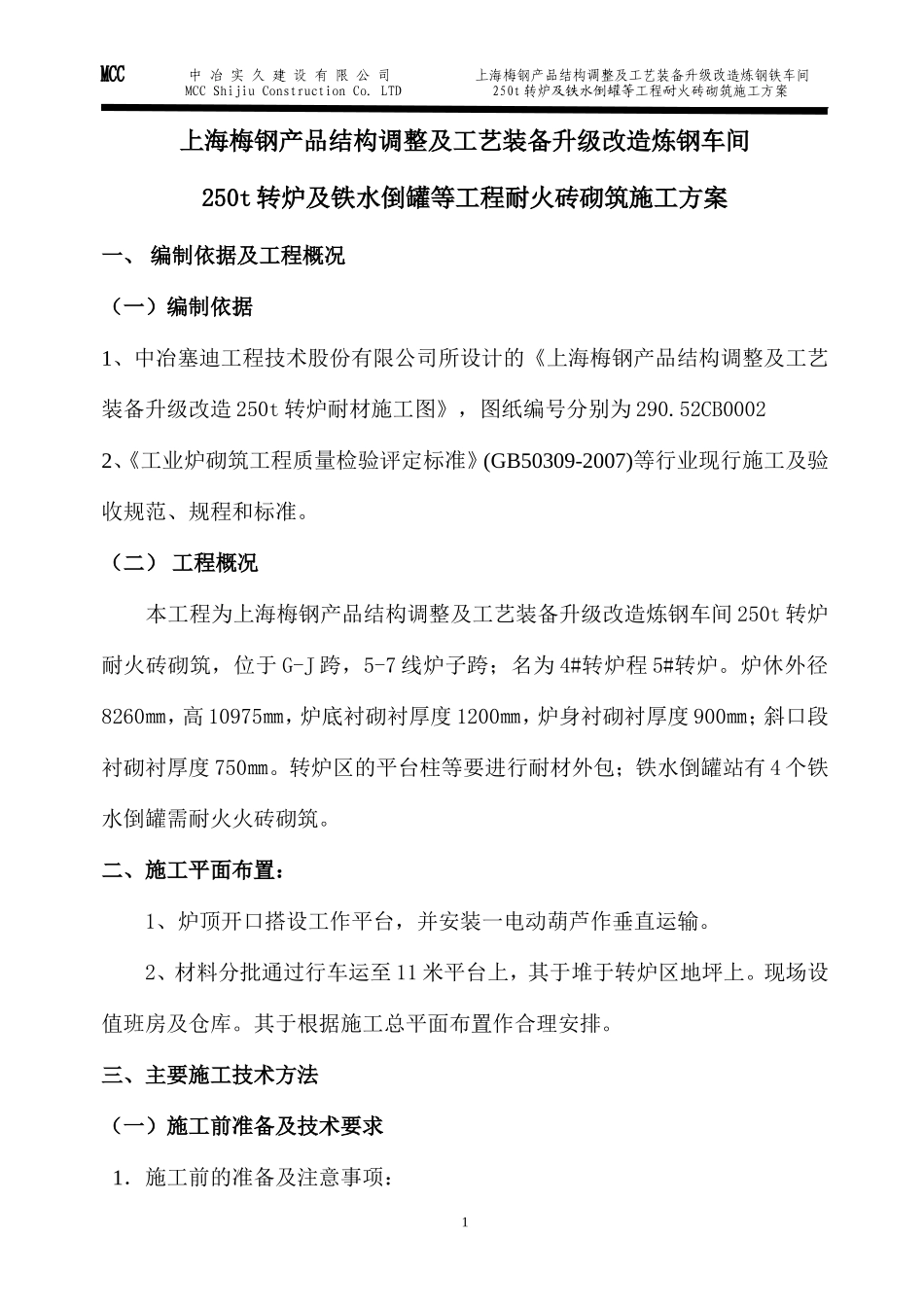

中冶实久建设有限公司上海梅钢产品结构调整及工艺装备升级改造炼钢铁车间MCCShijiuConstructionCo.LTD250t转炉及铁水倒罐等工程耐火砖砌筑施工方案上海梅钢产品结构调整及工艺装备升级改造炼钢车间250t转炉及铁水倒罐等工程耐火砖砌筑施工方案一、编制依据及工程概况（一）编制依据1、中冶塞迪工程技术股份有限公司所设计的《上海梅钢产品结构调整及工艺装备升级改造250t转炉耐材施工图》，图纸编号分别为290.52CB00022、《工业炉砌筑工程质量检验评定标准》(GB50309-2007)等行业现行施工及验收规范、规程和标准。（二）工程概况本工程为上海梅钢产品结构调整及工艺装备升级改造炼钢车间250t转炉耐火砖砌筑，位于G-J跨，5-7线炉子跨；名为4#转炉程5#转炉。炉休外径8260㎜，高10975㎜，炉底衬砌衬厚度1200㎜，炉身衬砌衬厚度900㎜；斜口段衬砌衬厚度750㎜。转炉区的平台柱等要进行耐材外包；铁水倒罐站有4个铁水倒罐需耐火火砖砌筑。二、施工平面布置：1、炉顶开口搭设工作平台，并安装一电动葫芦作垂直运输。2、材料分批通过行车运至11米平台上，其于堆于转炉区地坪上。现场设值班房及仓库。其于根据施工总平面布置作合理安排。三、主要施工技术方法（一）施工前准备及技术要求1．施工前的准备及注意事项：1中冶实久建设有限公司上海梅钢产品结构调整及工艺装备升级改造炼钢铁车间MCCShijiuConstructionCo.LTD250t转炉及铁水倒罐等工程耐火砖砌筑施工方案（1）本炉的砌筑施工及验收要符合《工业炉砌筑工程质量检验评定标准》(GB50309-2007)等行业现行施工及验收规范、规程和标准。（2）筑炉耐火材料尺寸公差、理化性能等品质标准应符合GB／T10326及相关国标规定。（3）所有耐材均应分类挂牌入库堆码整齐，并应做好防潮措施。（4）筑炉施工要领，均按本说明进行，若有未述及之外及时商定，予以解决。(5)材料管理及供应:转炉施工前，要根据不同耐材的用量划定耐材堆码点，设专职材料员负责耐材管理，耐材要按顺序摆放整齐，并挂牌标识。组合砖严格按组编号，按组发放，且在运输过程中轻拿轻放，防止损坏，供砖要设流水帐，做到出入量准确，品种分明，有条不紊，砖要按施工顺序编号供给，砌筑用泥浆以及各种需现场配制的不定型耐火材料要根据材质分罐搅拌，按施工计划调节好搅拌的分工，严格按每班使用用量限额供应。转炉施工时，耐火材料按每班使用部位顺序在耐材库提取，由行车将耐材运至转炉作业点平台上码放。泥浆搅拌机在搅拌台上设1台0.325m3搅拌机，备灰槽各6～7个，然后以运砖的方法将泥浆运至作业点，其它各种不定型耐火材料也同样方法运输。2．砌筑前技术要求（1）转炉炉体砌筑为一类砌体。（2）耐火材料的使用区分应正确。耐火砌体和隔热砌体，在施工过程中，直至投入生产前，应预防受潮。2中冶实久建设有限公司上海梅钢产品结构调整及工艺装备升级改造炼钢铁车间MCCShijiuConstructionCo.LTD250t转炉及铁水倒罐等工程耐火砖砌筑施工方案（3）炉底，炉墙均采用错缝砌筑。（5）在开展炉体砌筑施工之前，需对已安装好的炉壳关键尺寸进行检查，以满足砌筑前提条件的要求，从而保证砌筑质量。需要检查的项目有：①炉壳底板中心线在同一直线上。各段炉壳底板上标出的中心线标记应在一条直线上，偏差≤2mm。②底板的平面度：≤5mm。③侧墙垂直度要求：≤5mm。若检查项目不符合要求，须采取相应措施进行调整后，方可开展砌筑工作。3.砌砖体的整理作业(1)砌筑过程中的勾缝，膨胀缝的修整，施工结束后的清扫作业，临时装设的器材和剩余耐火材料的回收等作业，应贯穿施工的全过程。整理作业的好坏，不仅决定到外观的好看与否，而且对炉子寿命有很大影响，所以必须认真进行。(2)不要因工期等原因，忽视整理作业，使其成为日后发生故障的原因。(3)炉体各开孔处，在砌砖过程中，尤其在砌砖结束后，必须及时认真进行清扫作业。(4)即使施工中正确地留取了膨胀缝，若其中混进了杂物的话，也不能发挥其功能，反而成为产生各种故障的原因。所以必须仔细清扫膨胀缝，防止砖屑和灰浆等杂物进入。4.勾缝作业(1)砌砖过程中，往灰浆不足的部位充填灰浆，提高砖缝表面灰浆的充填密度，以加固砖缝，...
