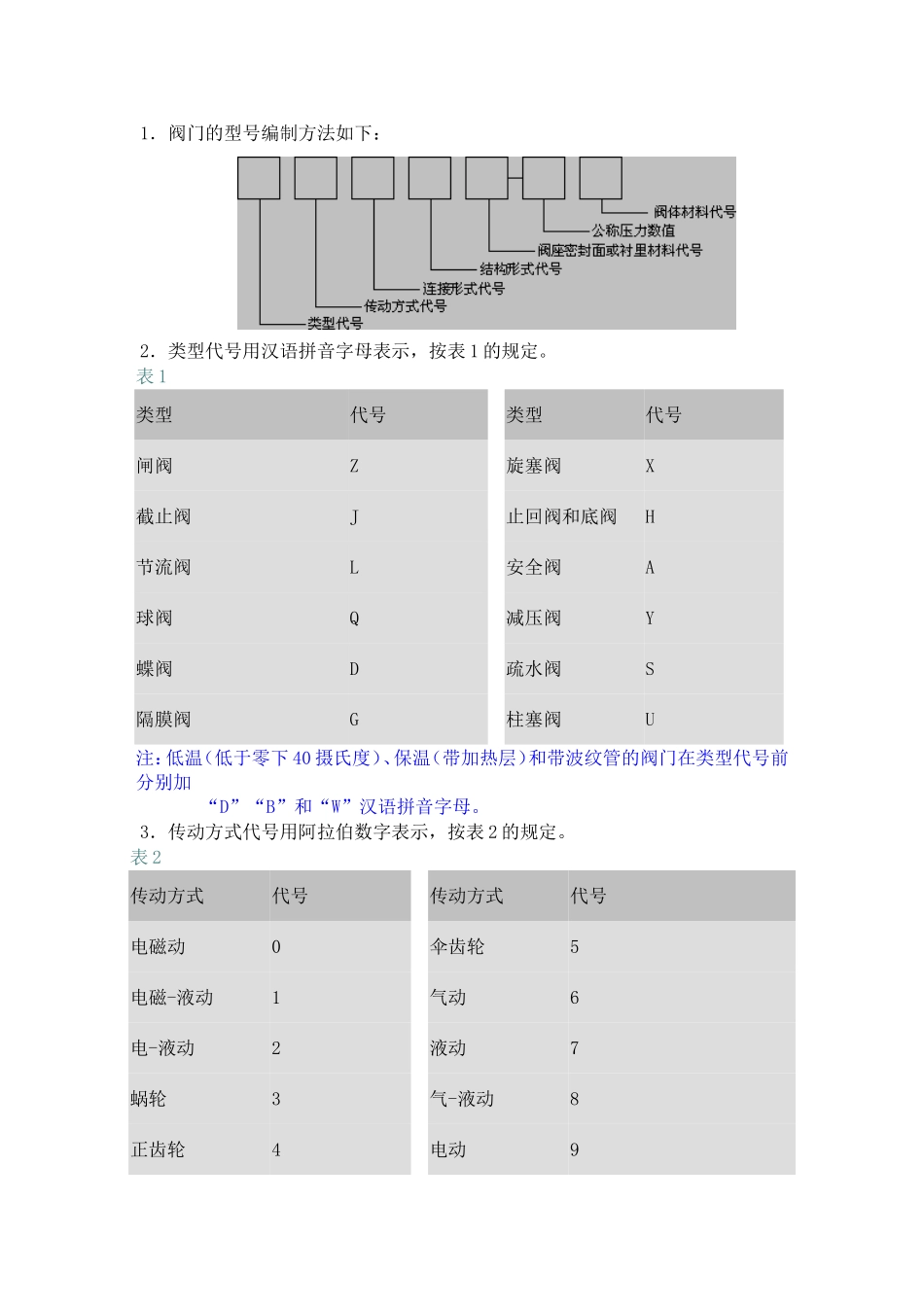

1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。表1类型代号类型代号闸阀Z旋塞阀X截止阀J止回阀和底阀H节流阀L安全阀A球阀Q减压阀Y蝶阀D疏水阀S隔膜阀G柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。3．传动方式代号用阿拉伯数字表示，按表2的规定。表2传动方式代号传动方式代号电磁动0伞齿轮5电磁-液动1气动6电-液动2液动7蜗轮3气-液动8正齿轮4电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。蜗杆-T形螺母用3T表示。4．连接形式代号用阿拉伯数字代号表示，按表3的规定。表3连接形式代号连接形式代号内螺纹1对夹7外螺纹2卡箍8法兰4卡套9焊接65．结构形式代号用阿拉伯数字表示，按表4~13的规定表4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板12平行式单闸板双闸板34暗杆楔式单闸板双闸板56暗杆平行式双闸板8表5截止阀和节流阀的结构开式代号直通式1角式4直流式（Y型）5平衡直通6角式7表6球阀结构形式代号浮动直通式1L形三通式4T形5四通式6固定直通式7表7蝶阀结构形式代号杠杆式0垂直板式1斜板式3注：垂直板三杆式用Is表示表8隔膜阀结构形式代号屋肴式1截止式3闸板式7表9旋塞阀结构形式代号填料直通式3T形三通式4四通式5油封直通式7T形三通式8表10止回阀和底阀结构形式代号升降直通式1立式2旋启单瓣式4多瓣式5双瓣式6蝶式7表11安全阀结构形式代号弹簧封闭带散热片全启式0微启式1全启式2带板手全启式4双弹簧微启式3不封闭微启式7全启式8带控制机构微启式5全启式6脉冲式9注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。（2）脉冲式付阀用9a表示。表12减压阀结构形式代号薄膜式1弹簧薄膜式2活塞式3波纹管式4杠杆式5表13疏水阀结构形式代号浮球式1钟形浮予式5双金属式7脉冲式8热动力式96．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。表14阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T渗氮钢D橡胶X硬质合金Y尼龙塑料N衬胶J氟塑料F衬铅Q锡基轴承合金（巴氏合金）B塘瓷C合金钢H渗硼钢P注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料同时，用低硬度材料代号表示（隔膜阀除外）。7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。8．阀体材料代号用汉语拼音字母表示，按表15的规定。表15阀体材料代号阀体材料代号灰铸铁ZCr5MoI可锻铸铁K1Cr18Ni9TiP球墨铸铁QCr18Ni12Mo2TiR铜及铜合金T12CrMoVVWCBC注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
