热镀锌、热喷锌、电弧喷铝的比较VIP专享VIP免费

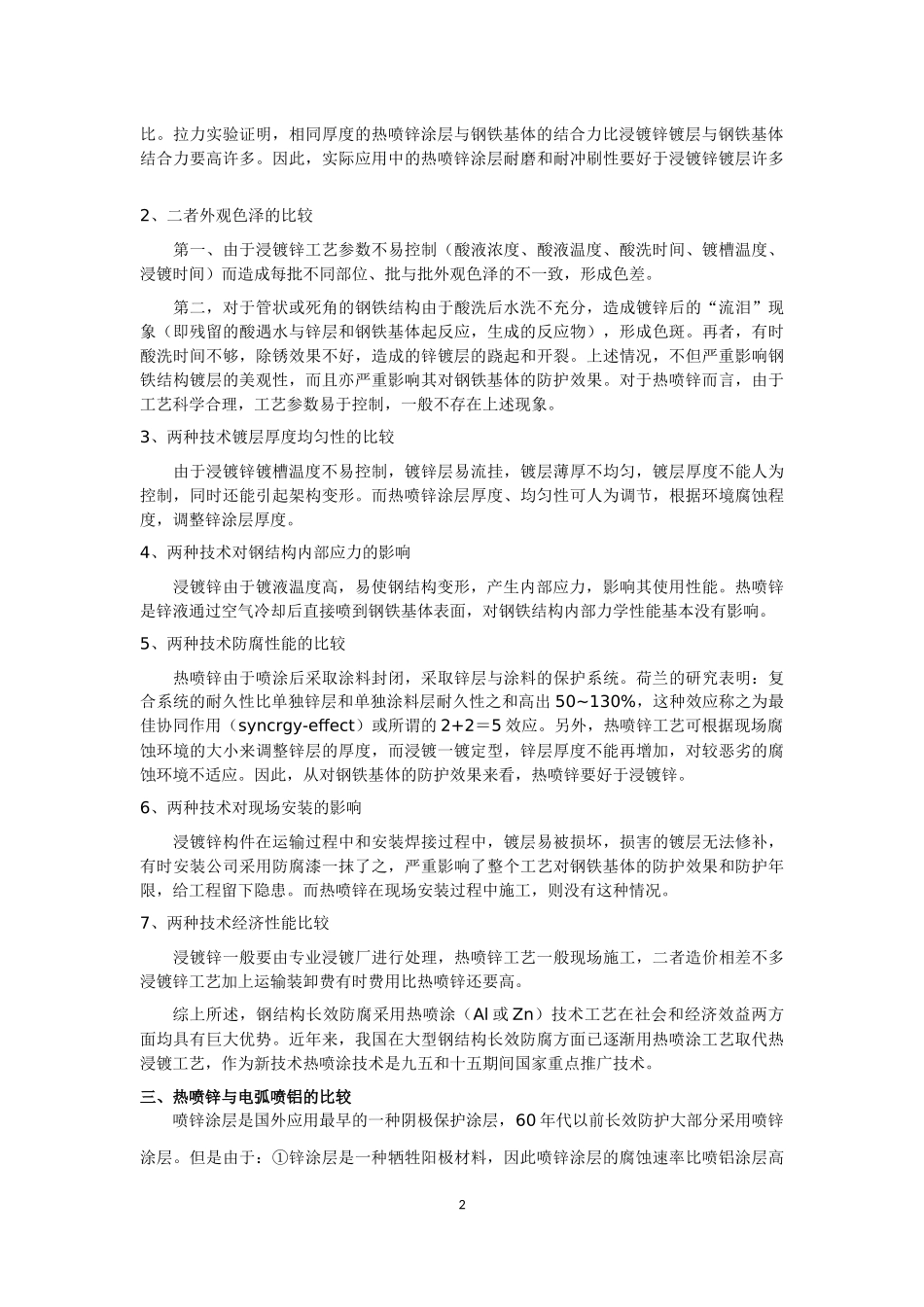

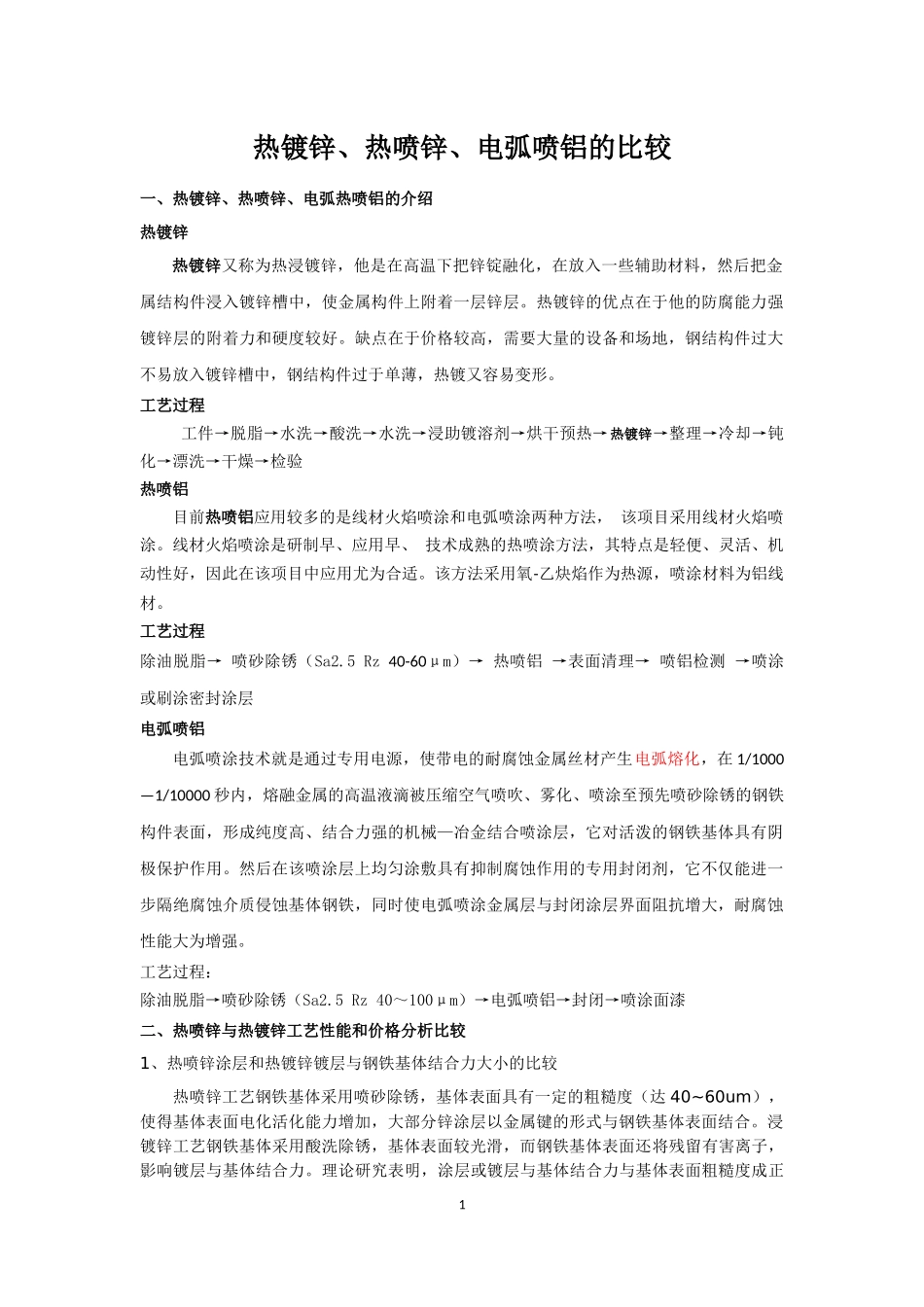

热镀锌、热喷锌、电弧喷铝的比较一、热镀锌、热喷锌、电弧热喷铝的介绍热镀锌热镀锌又称为热浸镀锌，他是在高温下把锌锭融化，在放入一些辅助材料，然后把金属结构件浸入镀锌槽中，使金属构件上附着一层锌层。热镀锌的优点在于他的防腐能力强镀锌层的附着力和硬度较好。缺点在于价格较高，需要大量的设备和场地，钢结构件过大不易放入镀锌槽中，钢结构件过于单薄，热镀又容易变形。工艺过程工件→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘干预热→热镀锌→整理→冷却→钝化→漂洗→干燥→检验热喷铝目前热喷铝应用较多的是线材火焰喷涂和电弧喷涂两种方法，该项目采用线材火焰喷涂。线材火焰喷涂是研制早、应用早、技术成熟的热喷涂方法，其特点是轻便、灵活、机动性好，因此在该项目中应用尤为合适。该方法采用氧-乙炔焰作为热源，喷涂材料为铝线材。工艺过程除油脱脂→喷砂除锈（Sa2.5Rz40-60μm）→热喷铝→表面清理→喷铝检测→喷涂或刷涂密封涂层电弧喷铝电弧喷涂技术就是通过专用电源，使带电的耐腐蚀金属丝材产生电弧熔化，在1/1000—1/10000秒内，熔融金属的高温液滴被压缩空气喷吹、雾化、喷涂至预先喷砂除锈的钢铁构件表面，形成纯度高、结合力强的机械—冶金结合喷涂层，它对活泼的钢铁基体具有阴极保护作用。然后在该喷涂层上均匀涂敷具有抑制腐蚀作用的专用封闭剂，它不仅能进一步隔绝腐蚀介质侵蚀基体钢铁，同时使电弧喷涂金属层与封闭涂层界面阻抗增大，耐腐蚀性能大为增强。工艺过程：除油脱脂→喷砂除锈（Sa2.5Rz40～100μm）→电弧喷铝→封闭→喷涂面漆二、热喷锌与热镀锌工艺性能和价格分析比较1、热喷锌涂层和热镀锌镀层与钢铁基体结合力大小的比较热喷锌工艺钢铁基体采用喷砂除锈，基体表面具有一定的粗糙度（达40~60um），使得基体表面电化活化能力增加，大部分锌涂层以金属键的形式与钢铁基体表面结合。浸镀锌工艺钢铁基体采用酸洗除锈，基体表面较光滑，而钢铁基体表面还将残留有害离子，影响镀层与基体结合力。理论研究表明，涂层或镀层与基体结合力与基体表面粗糙度成正1比。拉力实验证明，相同厚度的热喷锌涂层与钢铁基体的结合力比浸镀锌镀层与钢铁基体结合力要高许多。因此，实际应用中的热喷锌涂层耐磨和耐冲刷性要好于浸镀锌镀层许多2、二者外观色泽的比较第一、由于浸镀锌工艺参数不易控制（酸液浓度、酸液温度、酸洗时间、镀槽温度、浸镀时间）而造成每批不同部位、批与批外观色泽的不一致，形成色差。第二，对于管状或死角的钢铁结构由于酸洗后水洗不充分，造成镀锌后的“流泪”现象（即残留的酸遇水与锌层和钢铁基体起反应，生成的反应物），形成色斑。再者，有时酸洗时间不够，除锈效果不好，造成的锌镀层的跷起和开裂。上述情况，不但严重影响钢铁结构镀层的美观性，而且亦严重影响其对钢铁基体的防护效果。对于热喷锌而言，由于工艺科学合理，工艺参数易于控制，一般不存在上述现象。3、两种技术镀层厚度均匀性的比较由于浸镀锌镀槽温度不易控制，镀锌层易流挂，镀层薄厚不均匀，镀层厚度不能人为控制，同时还能引起架构变形。而热喷锌涂层厚度、均匀性可人为调节，根据环境腐蚀程度，调整锌涂层厚度。4、两种技术对钢结构内部应力的影响浸镀锌由于镀液温度高，易使钢结构变形，产生内部应力，影响其使用性能。热喷锌是锌液通过空气冷却后直接喷到钢铁基体表面，对钢铁结构内部力学性能基本没有影响。5、两种技术防腐性能的比较热喷锌由于喷涂后采取涂料封闭，采取锌层与涂料的保护系统。荷兰的研究表明：复合系统的耐久性比单独锌层和单独涂料层耐久性之和高出50~130%，这种效应称之为最佳协同作用（syncrgy-effect）或所谓的2+2＝5效应。另外，热喷锌工艺可根据现场腐蚀环境的大小来调整锌层的厚度，而浸镀一镀定型，锌层厚度不能再增加，对较恶劣的腐蚀环境不适应。因此，从对钢铁基体的防护效果来看，热喷锌要好于浸镀锌。6、两种技术对现场安装的影响浸镀锌构件在运输过程中和安装焊接过程中，镀层易被损坏，损害的镀层无法修补，有时安装公司采用防腐漆一抹了之，严重影响了整个工艺对钢铁基体的防护效果和防护年限，给工程留下隐患。...
