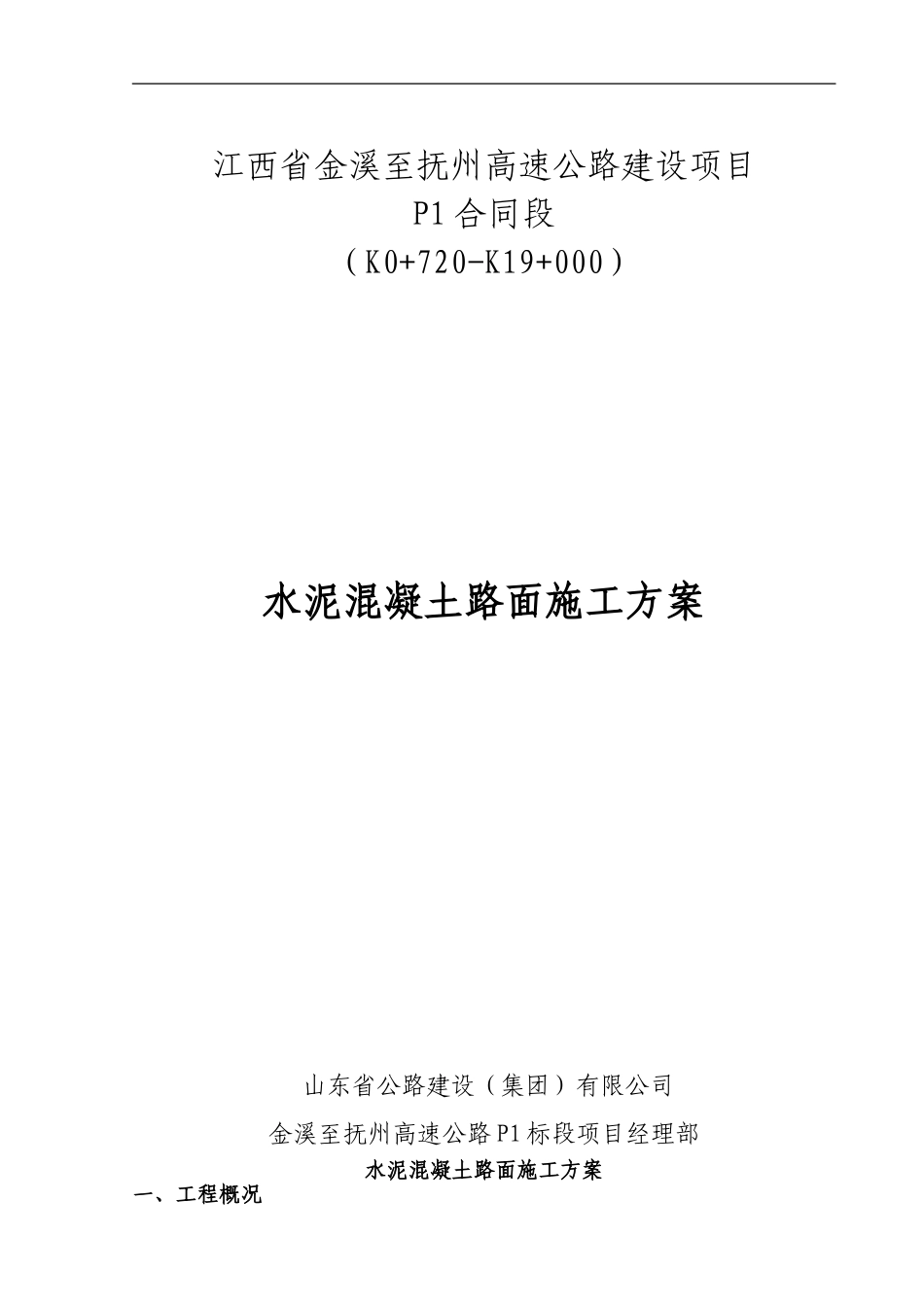

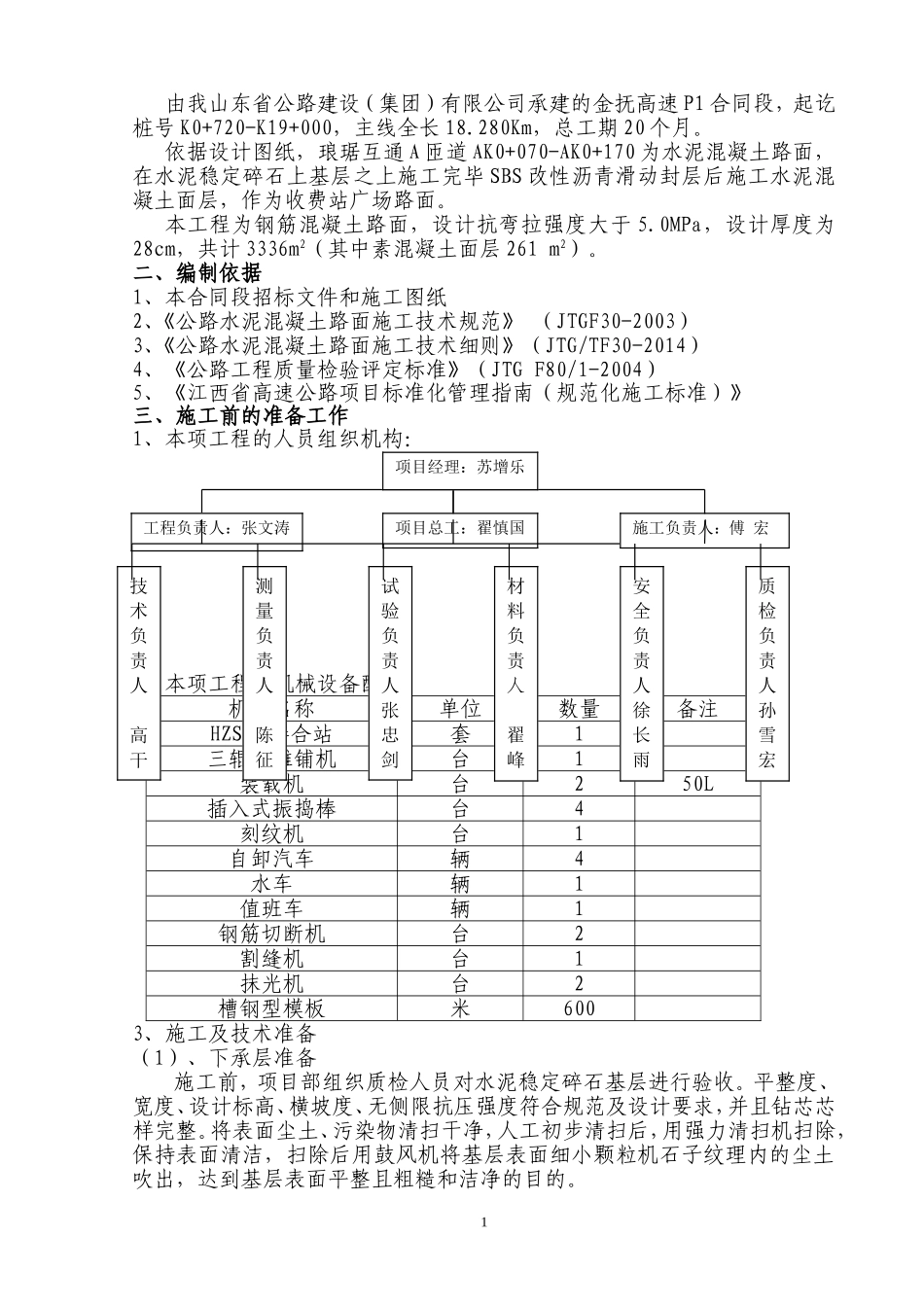

江西省金溪至抚州高速公路建设项目P1合同段（K0+720-K19+000）水泥混凝土路面施工方案山东省公路建设（集团）有限公司金溪至抚州高速公路P1标段项目经理部水泥混凝土路面施工方案一、工程概况由我山东省公路建设（集团）有限公司承建的金抚高速P1合同段，起讫桩号K0+720-K19+000，主线全长18.280Km，总工期20个月。依据设计图纸，琅琚互通A匝道AK0+070-AK0+170为水泥混凝土路面，在水泥稳定碎石上基层之上施工完毕SBS改性沥青滑动封层后施工水泥混凝土面层，作为收费站广场路面。本工程为钢筋混凝土路面，设计抗弯拉强度大于5.0MPa，设计厚度为28cm，共计3336m2（其中素混凝土面层261m2）。二、编制依据1、本合同段招标文件和施工图纸2、《公路水泥混凝土路面施工技术规范》（JTGF30-2003）3、《公路水泥混凝土路面施工技术细则》（JTG/TF30-2014）4、《公路工程质量检验评定标准》（JTGF80/1-2004）5、《江西省高速公路项目标准化管理指南（规范化施工标准）》三、施工前的准备工作1、本项工程的人员组织机构：2、本项工程的机械设备配置机械名称单位数量备注HZS50拌合站套1三辊轴摊铺机台1装载机台250L插入式振捣棒台4刻纹机台1自卸汽车辆4水车辆1值班车辆1钢筋切断机台2割缝机台1抹光机台2槽钢型模板米6003、施工及技术准备（1）、下承层准备施工前，项目部组织质检人员对水泥稳定碎石基层进行验收。平整度、宽度、设计标高、横坡度、无侧限抗压强度符合规范及设计要求，并且钻芯芯样完整。将表面尘土、污染物清扫干净，人工初步清扫后，用强力清扫机扫除，保持表面清洁，扫除后用鼓风机将基层表面细小颗粒机石子纹理内的尘土吹出，达到基层表面平整且粗糙和洁净的目的。1技术负责人高干工程负责人：张文涛项目总工：翟慎国施工负责人：傅宏试验负责人张忠剑材料负责人翟峰安全负责人徐长雨质检负责人孙雪宏测量负责人陈征项目经理：苏增乐（2）、施工SBS改性沥青滑动封层在洒布封层之前将下承层尘土、污染物用鼓风机清扫干净，保持下承层干燥、洁净、无污染。采用全智能同步沥青洒布车进行封层洒布，封层碎石规格采用3-5mm石灰岩石屑，其洒铺面积需达到单层面积的60%-65%，碎石撒布量控制在5-8m3/Km2；沥青采用SBS改性乳化沥青，洒布量控制在1.0-1.2kg/m2。不得有洒花漏空或成条状，也不得有堆积。撒布要均匀，对不均匀的地方用扫帚及时扫匀，达到全面覆盖，厚度一致，集料不重叠。（3）、测量放线测量人员采用全站仪放出中线并复核。在确保中线无误的情况下，用卷尺量出水泥混凝土面层边线及纵横缝位置，用墨盒弹线。为了防止施工过程中中桩发生丢失，采用交会法把中心桩引至路基外予以保护。（4）、原材料及施工配合比石料为金溪县丰收虾蚣岭石料场生产的碎石，砂子为金溪浒湾沙场生产的中砂，水泥为江西万年青水泥股份有限公司生产的P.O42.5R水泥，外加剂为江西华建TC-P302标准减水剂（减水率25.4%），水为当地可饮用水。原材料各项检测指标均符合相关文件及《公路水泥混凝土路面施工技术规范》（JTGF30-2003）要求。水泥混凝土设计配合比及相关参数见下表：强度等级(MPa)塌落度（mm）28d强度(MPa)水灰比水泥标号材料用量（kg/m3）水泥砂碎石水外加剂5.0406.170.34P.O42.5R38571212121313.85碎石为4.75-31.5mm连续级配碎石，4.75-9.5mm碎石：9.5-19mm碎石：19-31.5mm碎石=13：40：47。四、水泥混凝土面层施工方案1、模板安装先在基层上进行模板安装位置的测量放样，核对路面高程、面板分板、胀缝位置，每10m设一中心桩，每200米设一处临时水准点；测量放样的质量要求和允许偏差控制在规范规定的范围内。每米模板应设置1处支撑固定装置，用电钻在基层上钻眼并用铁锤砸入钢钎，然后支立模板并用木楔进行加固，模板底部用砂浆抹严，模板要求稳固、顺直、平整、无扭曲。中间部位的侧模留有拉杆方孔。2、检测模板模板安装完毕后应进行模板的检测，安装的模板要求相邻模板连接紧密平顺，无底部漏浆、前后错茬、高低错台等现象存在。检验模板高程，摊铺厚度等指标。模板应能在摊铺、振实、整平设备过程中不发生位移。模板安装时严禁在基层上挖槽，嵌入安装模板。严禁使用木模板。模...
