现浇路边石施工方案VIP免费

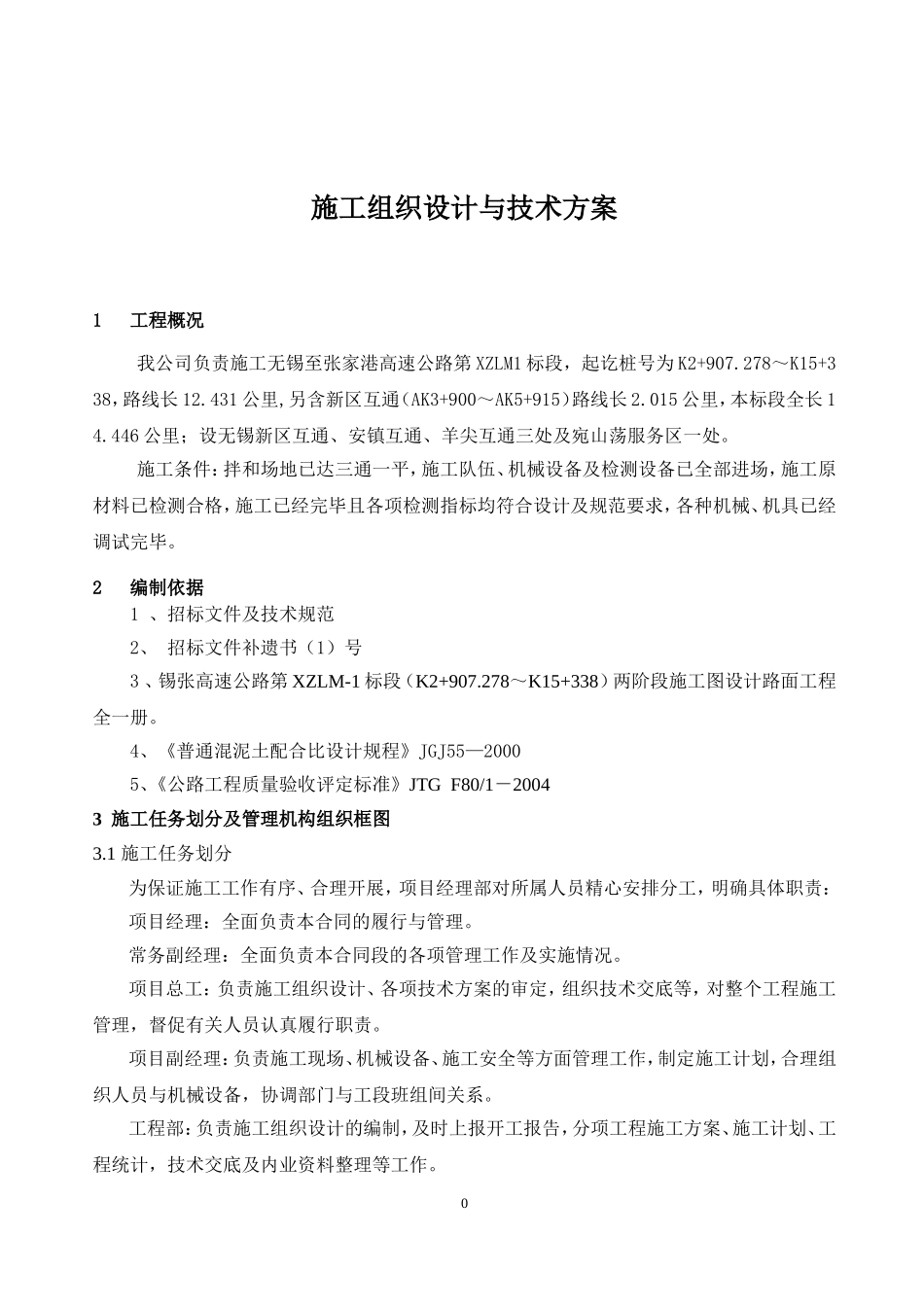

施工组织设计与技术方案1工程概况我公司负责施工无锡至张家港高速公路第XZLM1标段，起讫桩号为K2+907.278～K15+338，路线长12.431公里,另含新区互通（AK3+900～AK5+915）路线长2.015公里，本标段全长14.446公里；设无锡新区互通、安镇互通、羊尖互通三处及宛山荡服务区一处。施工条件：拌和场地已达三通一平，施工队伍、机械设备及检测设备已全部进场，施工原材料已检测合格，施工已经完毕且各项检测指标均符合设计及规范要求，各种机械、机具已经调试完毕。2编制依据1、招标文件及技术规范2、招标文件补遗书（1）号3、锡张高速公路第XZLM-1标段（K2+907.278～K15+338）两阶段施工图设计路面工程全一册。4、《普通混泥土配合比设计规程》JGJ55—20005、《公路工程质量验收评定标准》JTGF80/1－20043施工任务划分及管理机构组织框图3.1施工任务划分为保证施工工作有序、合理开展，项目经理部对所属人员精心安排分工，明确具体职责：项目经理：全面负责本合同的履行与管理。常务副经理：全面负责本合同段的各项管理工作及实施情况。项目总工：负责施工组织设计、各项技术方案的审定，组织技术交底等，对整个工程施工管理，督促有关人员认真履行职责。项目副经理：负责施工现场、机械设备、施工安全等方面管理工作，制定施工计划，合理组织人员与机械设备，协调部门与工段班组间关系。工程部：负责施工组织设计的编制，及时上报开工报告，分项工程施工方案、施工计划、工程统计，技术交底及内业资料整理等工作。0经营部：负责完成工程计量支付，合同管理及经营分析等工作。人财部：负责人事档案及资金的管理工作，确保工程施工所需用资金。安保部：负责工程施工的安全保卫工作，及时做好安全保卫的宣传工作，定期进行安全检查，预防安全事故的发生。材设部：负责机械设备的调配、拖运，施工过程中机械设备的施工管理、维修保养工作；施工所用砂石料、水泥、工具等的采购、保管、发放等工作。测量组：负责施工测量及放样，提供准确的施工数据。试验室：负责各种原材料的检测，各分项工程的配合比设计，施工中各项试验检测等工作。3.2管理组织机构框图见附表4施工组织部署4.1施工组织综合考虑工程量、施工进度、施工工期需要，全线路边石、纵向排水沟、集水井分为不同的3个作业班组进行施工作业。为有效控制混凝土质量与保证施工工期要求，使用自拌混凝土，用混凝土运输车运至现场浇注。4.2施工进度计划根据总体计划安排和锡张办下达的施工计划，要求2009年12月底完成工程量的70%；在2010年1月下旬前完成全部路边石、纵向排水沟、集水井的施工任务。4.3主要施工机械配置两个作业队分别独立具备以下主要施工机械及其他配合设备：序号设备名称规格型号数量备注1插入式振捣器ZN3010台2滑模机ZX5-4002台3小型混凝土搅拌机2套4钢筋切割机2台5小型运输车4台6模板8套4.4劳动力配置1类别计划数量备注路边石施工队1机械手4已全部到场2混凝土工83收面处理工人24辅助工人42混凝土工63模板工45路边石施工5.1施工准备1）滑模机工作原理：路边石设计尺寸调整好滑模机成型模，在已用挂线标记的路边石位置上采用小粒径砼进行自动滑模成型，砼的密度主要靠挤料装置中的螺旋叶片的旋转将混合料挤压在成型模中挤压成型。机械的自动向前移动是依靠已成型路边石表面粒料对叶片的反作用力推动整个机械前进。2）材料选用：水泥：采用符合国家标准GB175规定的P.0.32.5级普通硅酸盐水泥；骨料：基础采用中砂、碎石或中砂、砾石；缘石采用小于等于10毫米小砾石或粗砂、中砂，我们采用5-10小砾石、中砂；3）配合比（重量比）：采用试验室批复的配合比换算施工配合比后进行施工。5.2施工工艺路边石施工前应认真做好准备工作，施工中组织好机械人员，施工后派专人养生和看护好还未形成强度的路边石。其施工工序为：施工放样→路缘机就位→浇注混凝土→光面→养生→做胀缝和雨水口。5.3施工放样在已经施工完成的上基层进行路边石平面位置放样工作，确定路边石的平面位置准确（距路边石内侧边线30cm）；并对路边石位置进行水准测量放样，即测量放样水泥钉的标高。根据路边石的顶面标高挂线，作为路边石线形和高程的控制...
