埋地管道试压方案VIP免费

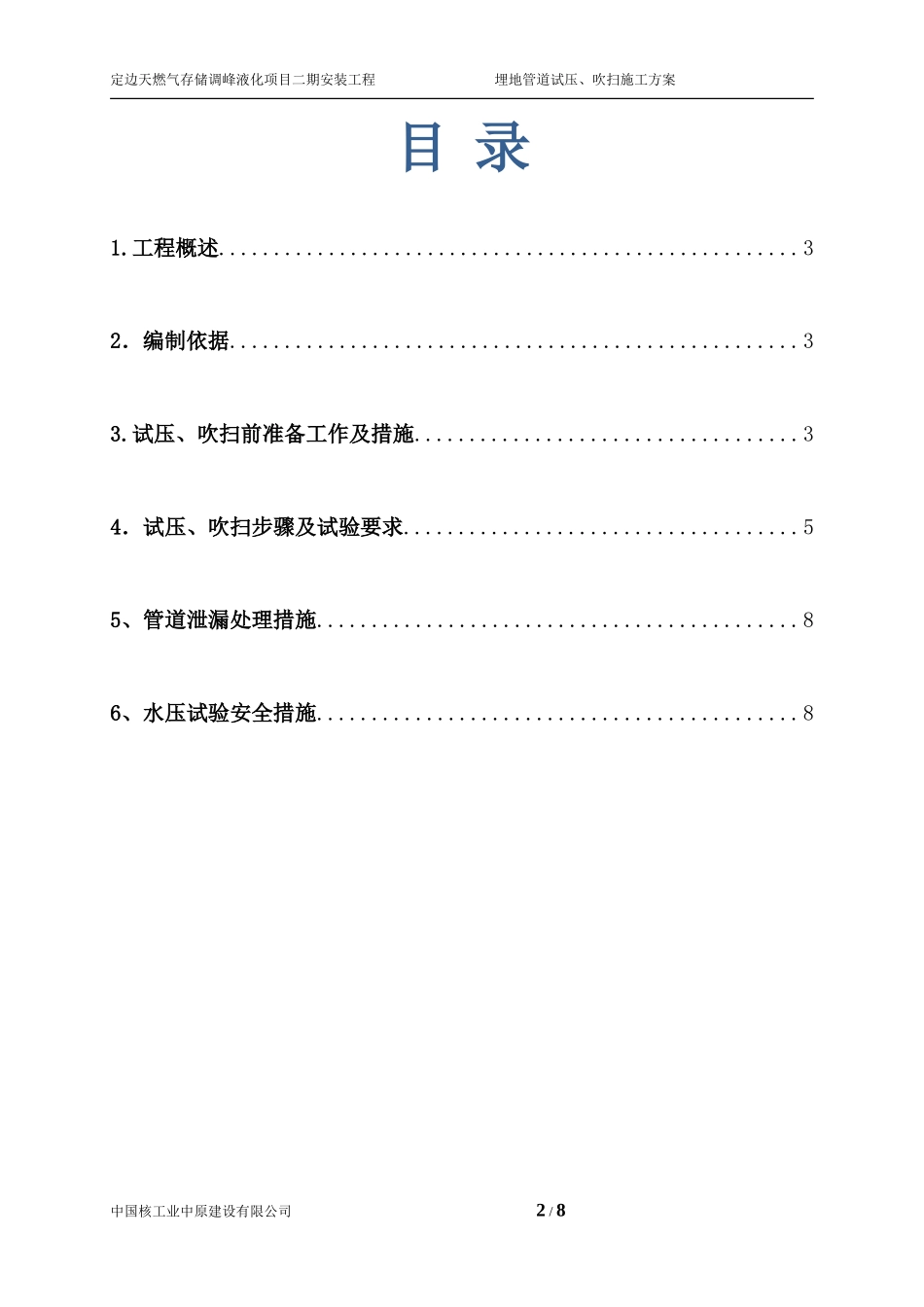

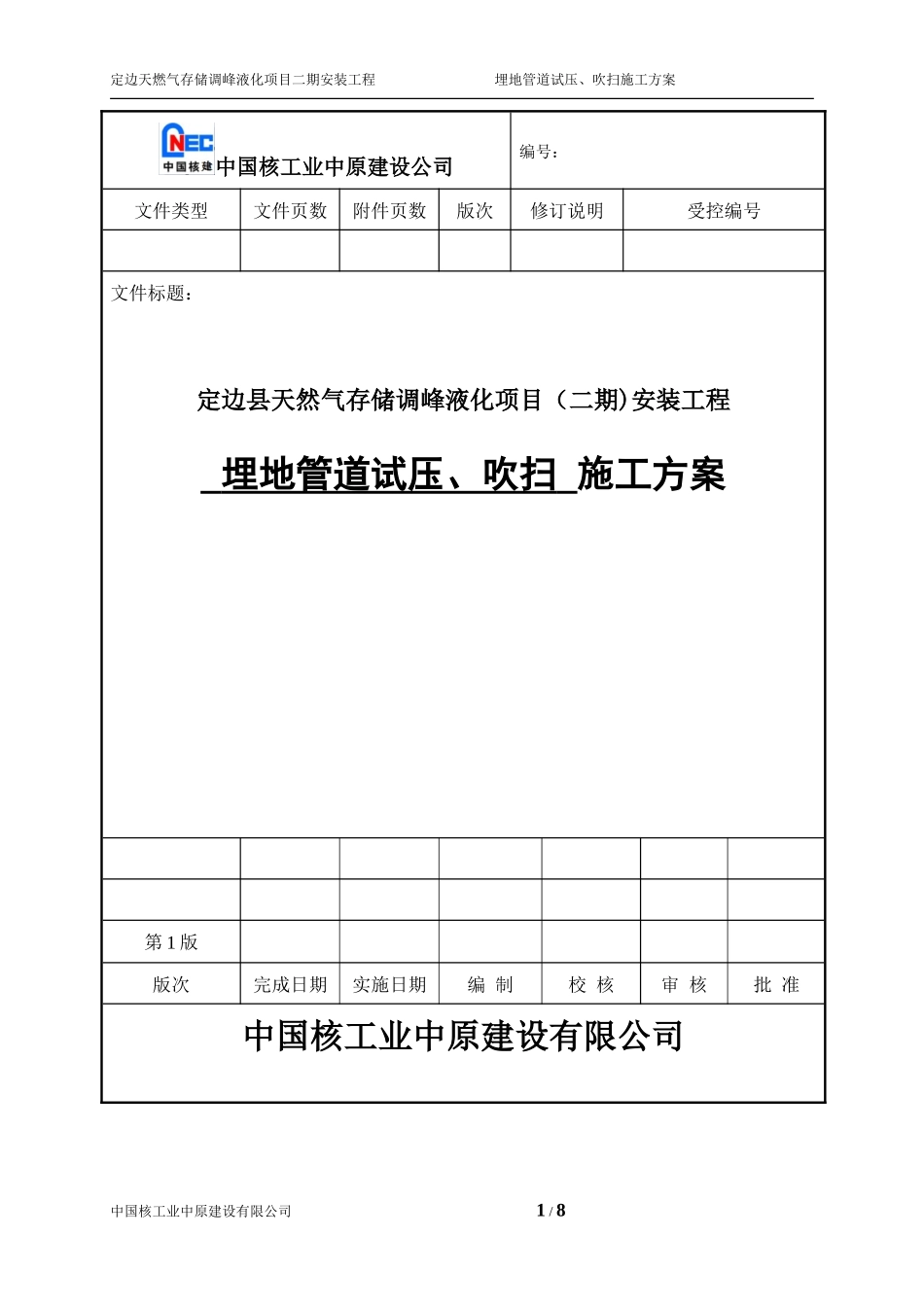

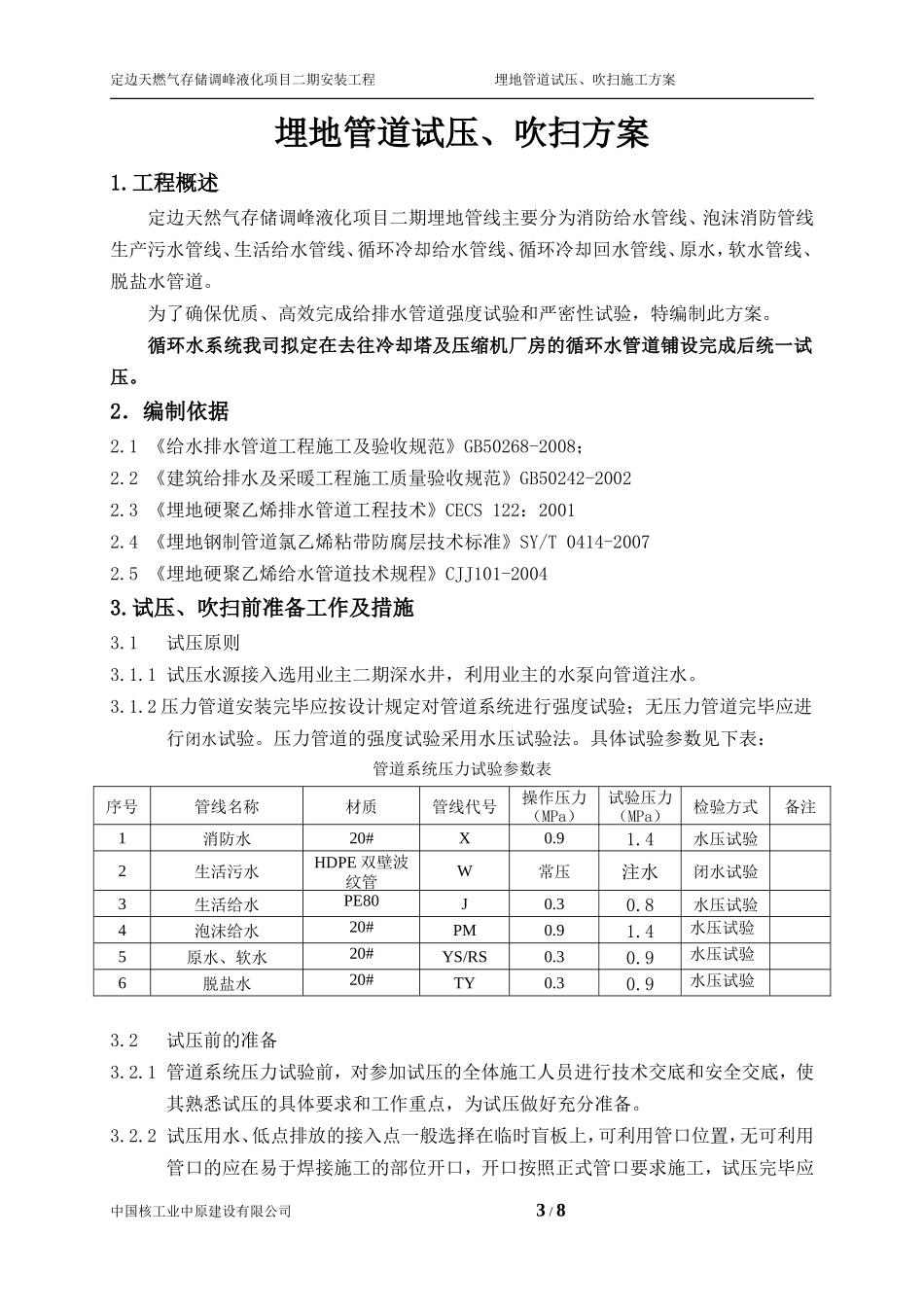

定边天燃气存储调峰液化项目二期安装工程埋地管道试压、吹扫施工方案中国核工业中原建设公司编号：文件类型文件页数附件页数版次修订说明受控编号文件标题：定边县天然气存储调峰液化项目（二期)安装工程埋地管道试压、吹扫施工方案第1版版次完成日期实施日期编制校核审核批准中国核工业中原建设有限公司中国核工业中原建设有限公司1/8定边天燃气存储调峰液化项目二期安装工程埋地管道试压、吹扫施工方案目录1.工程概述.....................................................32．编制依据....................................................33.试压、吹扫前准备工作及措施...................................34．试压、吹扫步骤及试验要求....................................55、管道泄漏处理措施............................................86、水压试验安全措施............................................8中国核工业中原建设有限公司2/8定边天燃气存储调峰液化项目二期安装工程埋地管道试压、吹扫施工方案埋地管道试压、吹扫方案1.工程概述定边天然气存储调峰液化项目二期埋地管线主要分为消防给水管线、泡沫消防管线生产污水管线、生活给水管线、循环冷却给水管线、循环冷却回水管线、原水，软水管线、脱盐水管道。为了确保优质、高效完成给排水管道强度试验和严密性试验，特编制此方案。循环水系统我司拟定在去往冷却塔及压缩机厂房的循环水管道铺设完成后统一试压。2．编制依据2.1《给水排水管道工程施工及验收规范》GB50268-2008；2.2《建筑给排水及采暖工程施工质量验收规范》GB50242-20022.3《埋地硬聚乙烯排水管道工程技术》CECS122：20012.4《埋地钢制管道氯乙烯粘带防腐层技术标准》SY/T0414-20072.5《埋地硬聚乙烯给水管道技术规程》CJJ101-20043.试压、吹扫前准备工作及措施3.1试压原则3.1.1试压水源接入选用业主二期深水井，利用业主的水泵向管道注水。3.1.2压力管道安装完毕应按设计规定对管道系统进行强度试验；无压力管道完毕应进行闭水试验。压力管道的强度试验采用水压试验法。具体试验参数见下表：管道系统压力试验参数表序号管线名称材质管线代号操作压力（MPa）试验压力（MPa）检验方式备注1消防水20#X0.91.4水压试验2生活污水HDPE双壁波纹管W常压注水闭水试验3生活给水PE80J0.30.8水压试验4泡沫给水20#PM0.91.4水压试验5原水、软水20#YS/RS0.30.9水压试验6脱盐水20#TY0.30.9水压试验3.2试压前的准备3.2.1管道系统压力试验前，对参加试压的全体施工人员进行技术交底和安全交底，使其熟悉试压的具体要求和工作重点，为试压做好充分准备。3.2.2试压用水、低点排放的接入点一般选择在临时盲板上，可利用管口位置，无可利用管口的应在易于焊接施工的部位开口，开口按照正式管口要求施工，试压完毕应中国核工业中原建设有限公司3/8定边天燃气存储调峰液化项目二期安装工程埋地管道试压、吹扫施工方案立即将临时管口封堵，临时管口封堵施焊前必须由质量检查员、技术员及监理、业主单位相关人员检查确认后方可施焊。3.2.3试压系统充水前，管道底部土方应回填垫实（焊口除外）；其他未能进行回填的部位应将管道加固好。3.2.4试验用压力表是经校验合格并在有效期内，其精度不得低于1.5级，其最大量程应为需用量程的1.3～1.5倍。压力表及试压泵型号压力表Y-150，0-25.0Mpa，精度0.5级，最小刻度0.1MPa块3压力表接头DN15个3压力表缓冲管DN15个3试压泵台1试压泵台13.2.5系统高点位置均应设置排气点，避免管内出现大量气室。3.3试压前的确认3.3.1管道系统已经按照设计施工图纸施工完毕，并符合设计及规范要求。3.3.2埋地管的座标、标高、坡度等复查合格，并已达到设计强度。3.3.3试压用机具、人员、措施用料已落实到位，试压泵完好，型号要保证压力及流量。3.3.4按照试验要求，需要加固管道已经加固完毕。3.3.5焊缝经逐个外观检查合格，按规范要求无损检测合格。3.3.6所有阀门参与试压，试压时所有阀门开启。3.3.7试压用的临时加固措施安全可靠，临时盲板加置正确，标志明显，记录完整。3.4试压盲板的选取试压盲板根据压力及管径按下表选取：试压用盲板选用...
