汽车设计标准-汽车轮胎介绍VIP免费

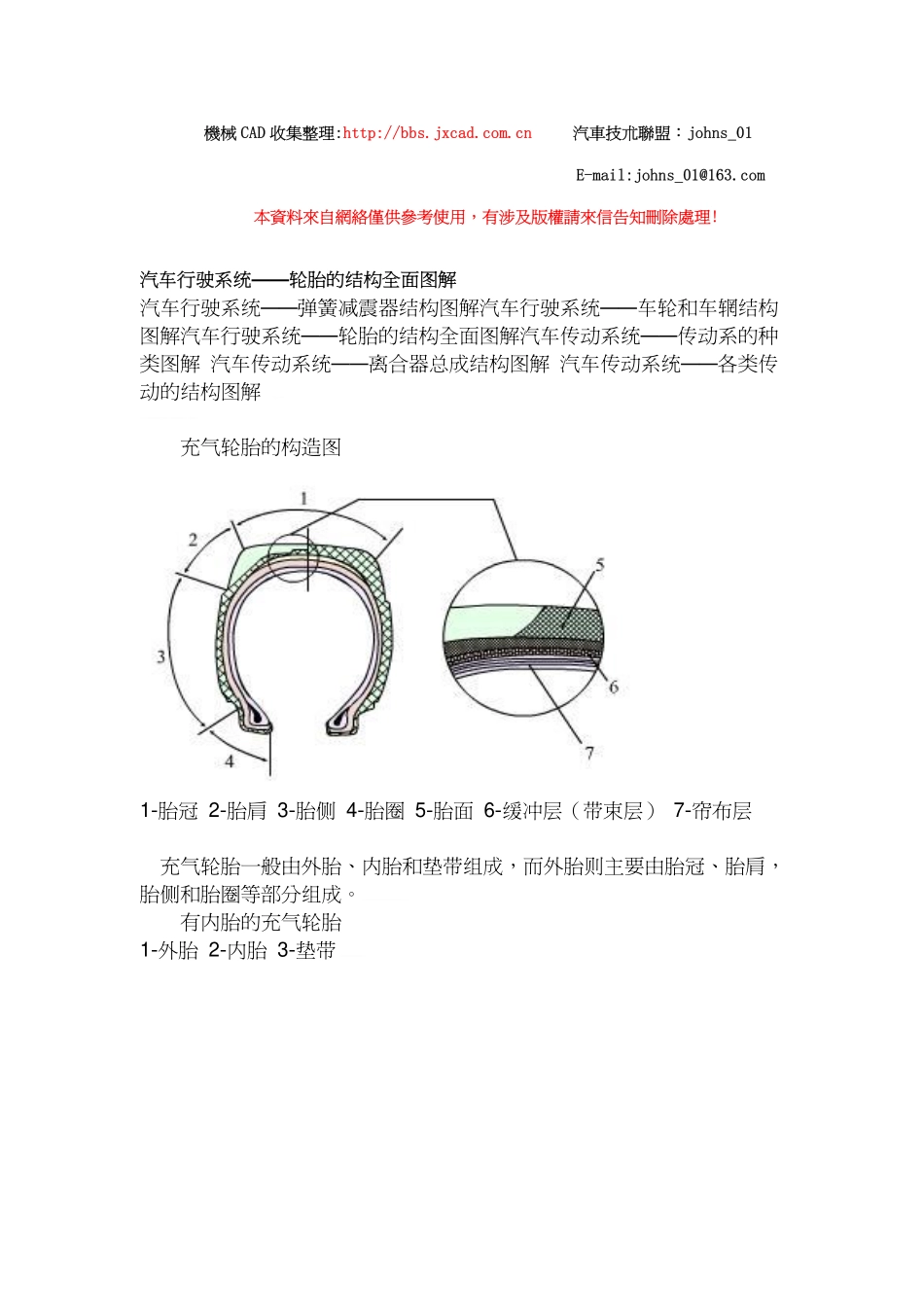

機械CAD收集整理:http://bbs.jxcad.com.cn汽車技朮聯盟：johns_01E-mail:johns_01@163.com本資料來自網絡僅供參考使用，有涉及版權請來信告知刪除處理!汽车行驶系统——轮胎的结构全面图解汽车行驶系统——弹簧减震器结构图解汽车行驶系统——车轮和车辋结构图解汽车行驶系统——轮胎的结构全面图解汽车传动系统——传动系的种类图解汽车传动系统——离合器总成结构图解汽车传动系统——各类传动的结构图解!jox+Pf;c"?:R-汽车时代_AutoAge.Com.Cn——中文汽车专业技术资讯网站第一门户dJ#y)b5r{R充气轮胎的构造图1-胎冠2-胎肩3-胎侧4-胎圈5-胎面6-缓冲层（带束层）7-帘布层充气轮胎一般由外胎、内胎和垫带组成，而外胎则主要由胎冠、胎肩，胎侧和胎圈等部分组成。汽车论坛,汽车技术,汽车专业,汽车大学,汽车电子,汽车4aq6`1?n"h有内胎的充气轮胎1-外胎2-内胎3-垫带bbs.autoage.com.cn(~0n/Q*~]T'\汽车专业技术论坛5AQ&?jR7|这种轮胎主要由外胎、内胎和垫带组成。内胎中充满压缩空气，外胎用来保护内胎不受损伤且具有一定弹性；垫带放在内胎下面，防止内胎与轮辋硬性接触受损伤。无内胎的充气轮胎1－橡胶密封层2－自粘层3－槽纹4－轮辋5－气门嘴-汽车时代_AutoAge.Com.Cn——中文汽车专业技术资讯网站第一门户z4R9Hi5u)o4kpG4khJ/c*N,gm'Y4_这种轮胎外观上与普通轮胎相似，但胎圈外侧上有若干道同心环形槽纹，在轮胎内空气压力作用下，槽纹能使胎圈紧贴在轮辋边缘上，使之与轮辋保证良好气密性。普通斜交轮胎普通斜交轮胎的特点是帘布层和缓冲层各相邻层帘线交叉排列，各层帘线与胎冠中心线成350"400的交角，因而叫斜交轮胎。在帘布层与胎面之间为缓冲层。子午线轮胎汽车论坛,汽车技术,汽车专业,汽车大学,汽车电子,汽车LpM5^V+Ue此种轮胎的帘线与胎面中心线呈90°或接近90°角排列，帘线分布如地球的子午线，因而称为子午线轮胎。在帘布层与胎面之间为带束层。带束层内各层帘线与胎面中心线夹角为10°"20°轮胎花纹图bbs.autoage轮胎花纹主要分为普通花纹、越野花纹和混合花纹。普通花纹（见图A和B）细而浅，适用于比较好的硬路面。越野花纹（见图D和E）凹部深而且粗，在软路面上与地面附着性好，越野能力强，适用于矿山、建筑工地等地面情况。混合花纹如图（C）介于普通花纹和越野花纹之间，中部为菱形、纵向锯齿形或烟斗形花纹，两边为横向越野花纹，适于城市、乡村之间的路面行驶的汽车。
