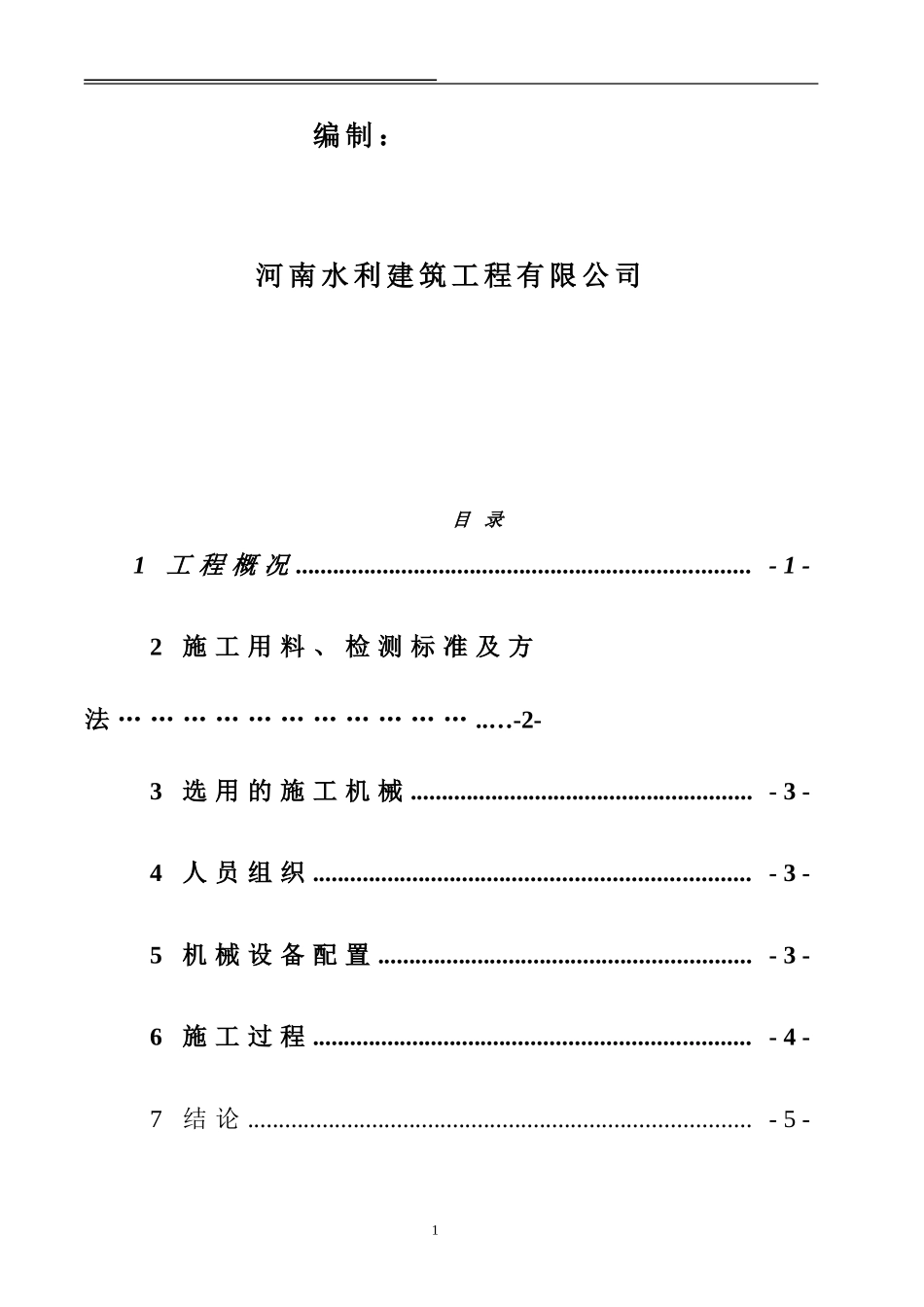

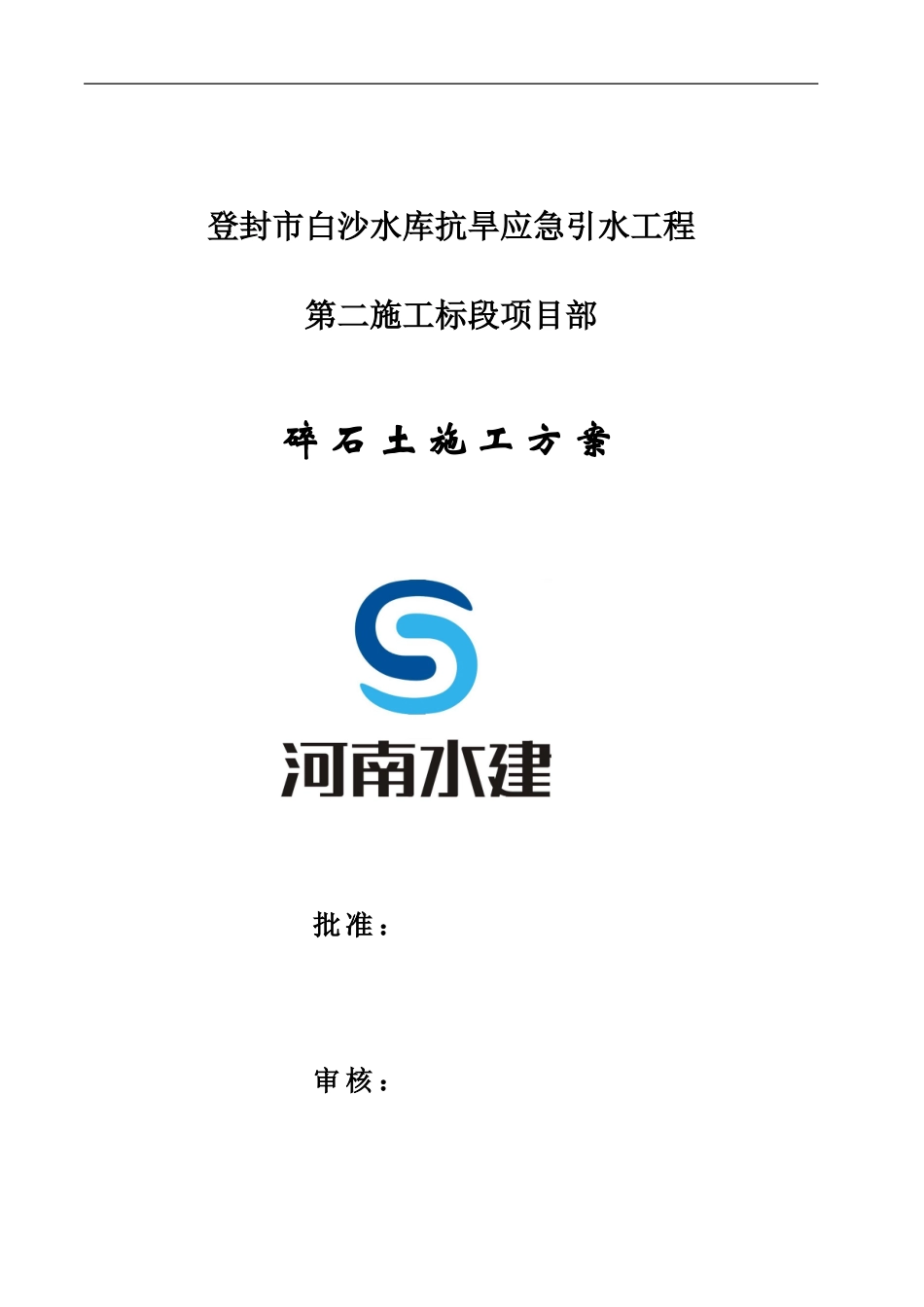

登封市白沙水库抗旱应急引水工程第二施工标段项目部碎石土施工方案批准：审核：编制：河南水利建筑工程有限公司目录1工程概况.........................................................................-1-2施工用料、检测标准及方法……………………………..…-2-3选用的施工机械.......................................................-3-4人员组织......................................................................-3-5机械设备配置............................................................-3-6施工过程......................................................................-4-7结论.................................................................................-5-12碎石土碾压施工方案1工程概况本标段工程主要包括大冶镇新村管线桩号C0+000至卢店水厂管线工程9175.2m输水管线工程（线路采用双排DN700K9级球墨铸铁管引水）和卢店水厂1座，输水管线工程拟按每3000m左右一段进行分段施工，顶管工程根据各段工程进度先行施工，卢店水厂和管线工程分区同步完成的方案。根据施工图纸要求卢店水厂碎石土回填边界顶线，外侧回填坡比1:2，碎石含量为35%，压实度1.0。碎石回填以外采用素土回填至设计地面高程，压实度0.96。2施工用料、检测标准及方法1、试验标准及检测方法在现场监理人员的见证下，取素土与碎石并送河南日盛建筑工程检测有限公司进行土样击实试验。2、碎石土填筑技术要求：A土料运至现场用装载机拌料，严格按照35%的碎石掺量拌合。B碎石土应进行分层碾压，机械铺料初定为25cm，压实后20cm。C对碎石土进行回填时，料中的最大粒径不大于15cm，不合格料块要及时清除。D碎石土分层压实的压实度不小于1.0。E应在拌料料场严格控制碎石土的含水量，碎石土料拌合均匀后的含水量应在最优含水量的-2%~+3％之间。基底处理：基面表层树木、草皮、垃圾、弃土、淤泥、腐殖质土、废渣、泥炭土等不合格料全部清除。碾压前基底如有渗水要妥善引排可封堵，基面清洁无积水。F施工过程中，应分别检查和控制铺土厚度、土块大小、含水量、干密度与是否符合设计及施工要3求。作业面应分层统一铺土，统一碾压，并配备人员或平土机具参与整平作业，严禁出现界沟。已铺回填料表面在压实前被晒干时，应洒水湿润，控制填筑土料的含水量，以利充分压实。若发现局部“弹簧土”、层间中空、松土层或剪切破坏等质量问题时，应及时进行处理，并经检验合格后，方准铺填新土。机械碾压不到的部位，应辅以夯具夯实，夯实时应采用连续套打法，夯迹双向套压，夯压夯1/3，行压行1/3；分段、分片夯实时，夯迹搭压宽度应不小于1/3夯迹。3、检测方法采取灌砂法，每层取样3个，按左中右布点，所检测点数必须全部合格。施工碾压机械使用平板振动碾，以利层间结合，碾压面无风干、无砂砾、杂物等现象，层面湿润均匀。3选用的施工机械机械名称型号单位数量装载机1.2m3台2自卸汽车15t辆2推土机SD16台1平板振动碾XJ202G台1洒水车DLQ5100GSS3台14人员组织序号姓名岗位职责备注1陈玉芳技术负责人全面负责技术指导2范俊武质量负责人负责现场质量3韩帅兵测量负责人施工放样、高程测量4马发跃施工员现场施工5机械手6名5机械设备配置本次碾压试验选用的机械为XJ202G自行式平板振动压路机一台，15t自卸汽车、1.2m3液压反铲。46施工过程6.1工艺流程6.1.1铺料前检测基面表层树木、草皮、垃圾、弃土、淤泥、腐殖质土、废渣、泥炭土等不合格土全部清除。实测原基面高程，经监理检查合格后，开始上料。6.1.2碎石土料摊铺6.1.2.1运输采用1.2m3挖掘机装土，2辆15t自卸汽车运土。现场用装载机拌合，碎石掺量35%。土料摊铺采用进占法全断面摊铺施工，摊铺松铺厚度为25cm。土料卸到工作面后，及时用装载机进行摊铺、平整。对所上土料现场取样实测含水量，控制在最优含水率-2%～5装载机运输进占法卸料装载机平料测松铺厚度、平整度静压2遍振压4遍实测完工高程灌砂法取样检测压实度不符合要求进行下一层施工合格不合格符合要求装载机拌料+3%之间。如果含水量偏大，则用铧犁翻晒，如果含水量低于最佳含水量，则用...
