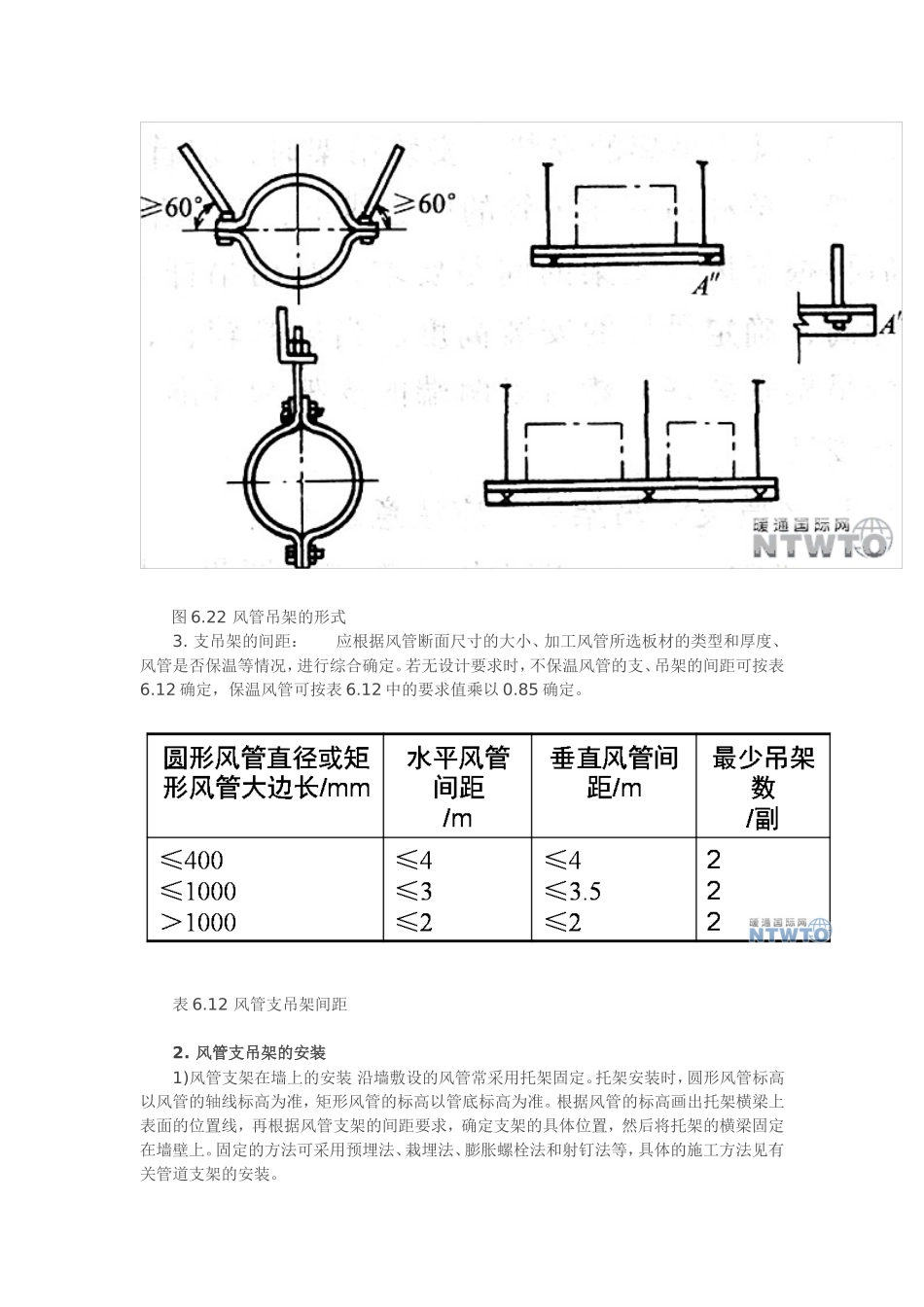

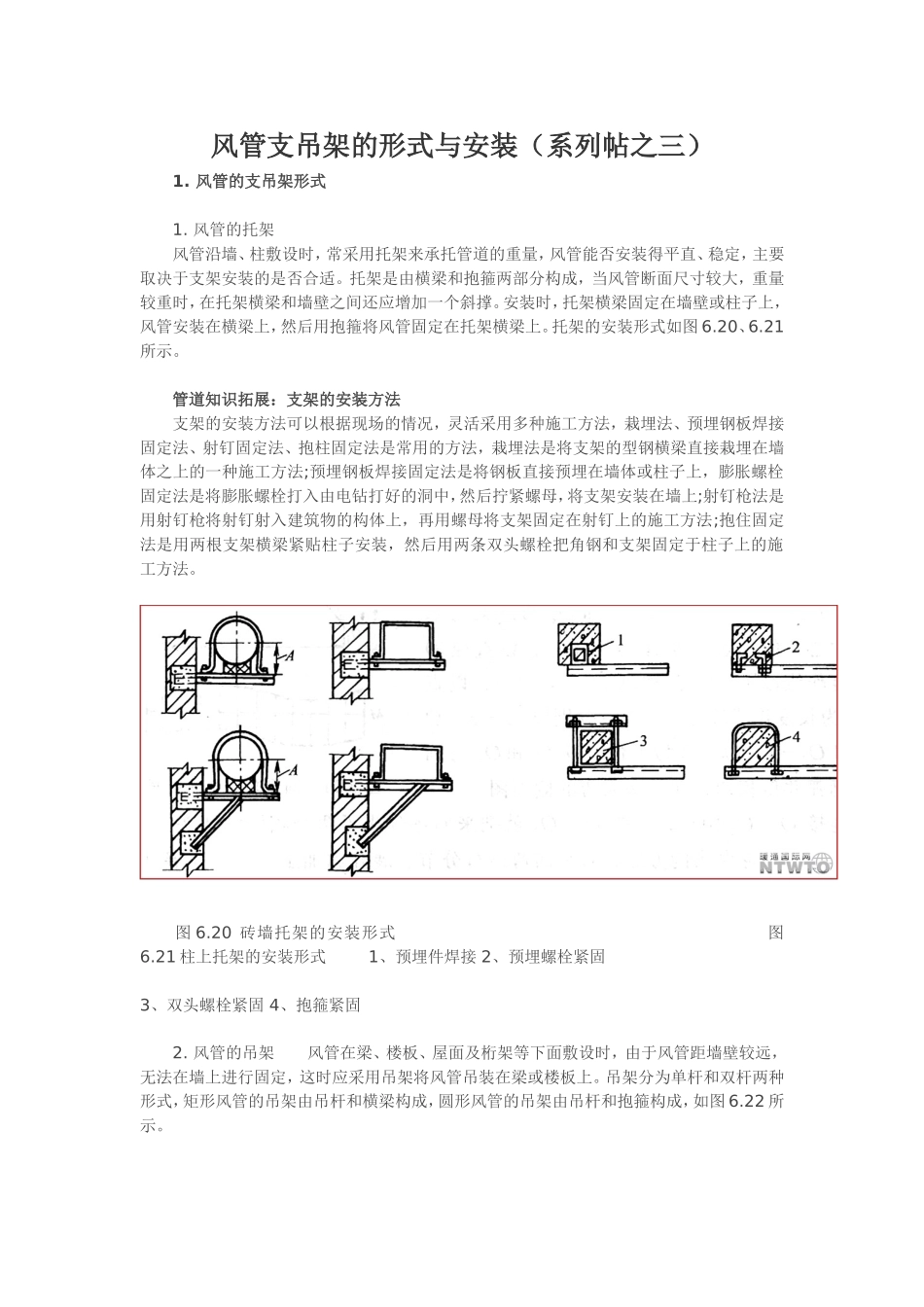

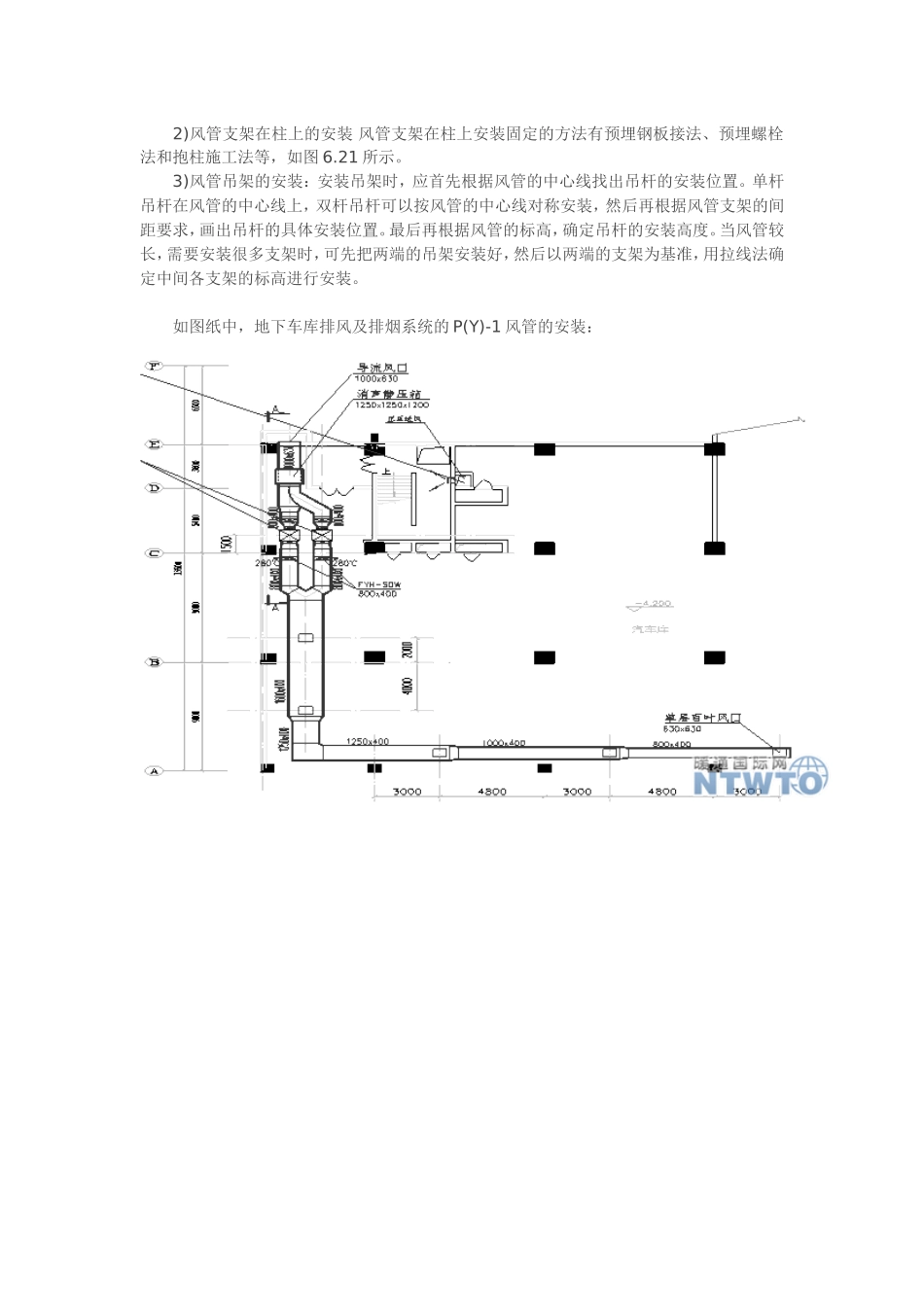

风管支吊架的形式与安装（系列帖之三）1.风管的支吊架形式1.风管的托架风管沿墙、柱敷设时，常采用托架来承托管道的重量，风管能否安装得平直、稳定，主要取决于支架安装的是否合适。托架是由横梁和抱箍两部分构成，当风管断面尺寸较大，重量较重时，在托架横梁和墙壁之间还应增加一个斜撑。安装时，托架横梁固定在墙壁或柱子上，风管安装在横梁上，然后用抱箍将风管固定在托架横梁上。托架的安装形式如图6.20、6.21所示。管道知识拓展：支架的安装方法支架的安装方法可以根据现场的情况，灵活采用多种施工方法，栽埋法、预埋钢板焊接固定法、射钉固定法、抱柱固定法是常用的方法，栽埋法是将支架的型钢横梁直接栽埋在墙体之上的一种施工方法;预埋钢板焊接固定法是将钢板直接预埋在墙体或柱子上，膨胀螺栓固定法是将膨胀螺栓打入由电钻打好的洞中，然后拧紧螺母，将支架安装在墙上;射钉枪法是用射钉枪将射钉射入建筑物的构体上，再用螺母将支架固定在射钉上的施工方法;抱住固定法是用两根支架横梁紧贴柱子安装，然后用两条双头螺栓把角钢和支架固定于柱子上的施工方法。图6.20砖墙托架的安装形式图6.21柱上托架的安装形式1、预埋件焊接2、预埋螺栓紧固3、双头螺栓紧固4、抱箍紧固2.风管的吊架风管在梁、楼板、屋面及桁架等下面敷设时，由于风管距墙壁较远，无法在墙上进行固定，这时应采用吊架将风管吊装在梁或楼板上。吊架分为单杆和双杆两种形式，矩形风管的吊架由吊杆和横梁构成，圆形风管的吊架由吊杆和抱箍构成，如图6.22所示。图6.22风管吊架的形式3.支吊架的间距：应根据风管断面尺寸的大小、加工风管所选板材的类型和厚度、风管是否保温等情况，进行综合确定。若无设计要求时，不保温风管的支、吊架的间距可按表6.12确定，保温风管可按表6.12中的要求值乘以0.85确定。表6.12风管支吊架间距2.风管支吊架的安装1)风管支架在墙上的安装沿墙敷设的风管常采用托架固定。托架安装时，圆形风管标高以风管的轴线标高为准，矩形风管的标高以管底标高为准。根据风管的标高画出托架横梁上表面的位置线，再根据风管支架的间距要求，确定支架的具体位置，然后将托架的横梁固定在墙壁上。固定的方法可采用预埋法、栽埋法、膨胀螺栓法和射钉法等，具体的施工方法见有关管道支架的安装。2)风管支架在柱上的安装风管支架在柱上安装固定的方法有预埋钢板接法、预埋螺栓法和抱柱施工法等，如图6.21所示。3)风管吊架的安装：安装吊架时，应首先根据风管的中心线找出吊杆的安装位置。单杆吊杆在风管的中心线上，双杆吊杆可以按风管的中心线对称安装，然后再根据风管支架的间距要求，画出吊杆的具体安装位置。最后再根据风管的标高，确定吊杆的安装高度。当风管较长，需要安装很多支架时，可先把两端的吊架安装好，然后以两端的支架为基准，用拉线法确定中间各支架的标高进行安装。如图纸中，地下车库排风及排烟系统的P(Y)-1风管的安装：图6.23P(Y)-1平面及剖面图第一部：确定风管的支吊架形式：因该段风管靠墙安装，所以安装选托架形式比较合适，然后确定风管托架的距离，从1000*400到1600*400段，按照表3-12的规定，选择2米一个支架，而800*400段，则选择3米一个支架，这样总支架数就有大致14副，1000*400到1600*400管段7副，800*400管段7副;第二部：确定支吊架的安装高度：从A-A剖面图上，我们可以了解，风管的安装高度为2.6米(4.2-1.6=2.6)，我们将托架表面的位置线放到2.6米高，这部可用铅垂线和钢卷尺共同完成，然后用拉线的方法确定整个墙面的安装位置;第三步：安装支吊架：无论采用载埋法、预埋法，还是膨胀螺栓法，都应将托架的横梁固定在墙壁上，应该引起注意的是，风管的支吊架不得安装在风口、阀门、检查孔及自控机构处，离风口的距离不宜小于200mm在风管的转弯处的两端应加支架;风管与通风机的连接部位应设置支架。3.风管的安装：1.风管的预安装:把加工制作完的风管及配件，在安装现场的地面上，按顺序组对、复核，同时检查风管配件的质量，若满足现场要求，方可正式安装。2.风管的安装方法：预先可在地面上把干管和支管分段连接好，根据吊装情况和风管连接情况，直管每段长度约为l0...
