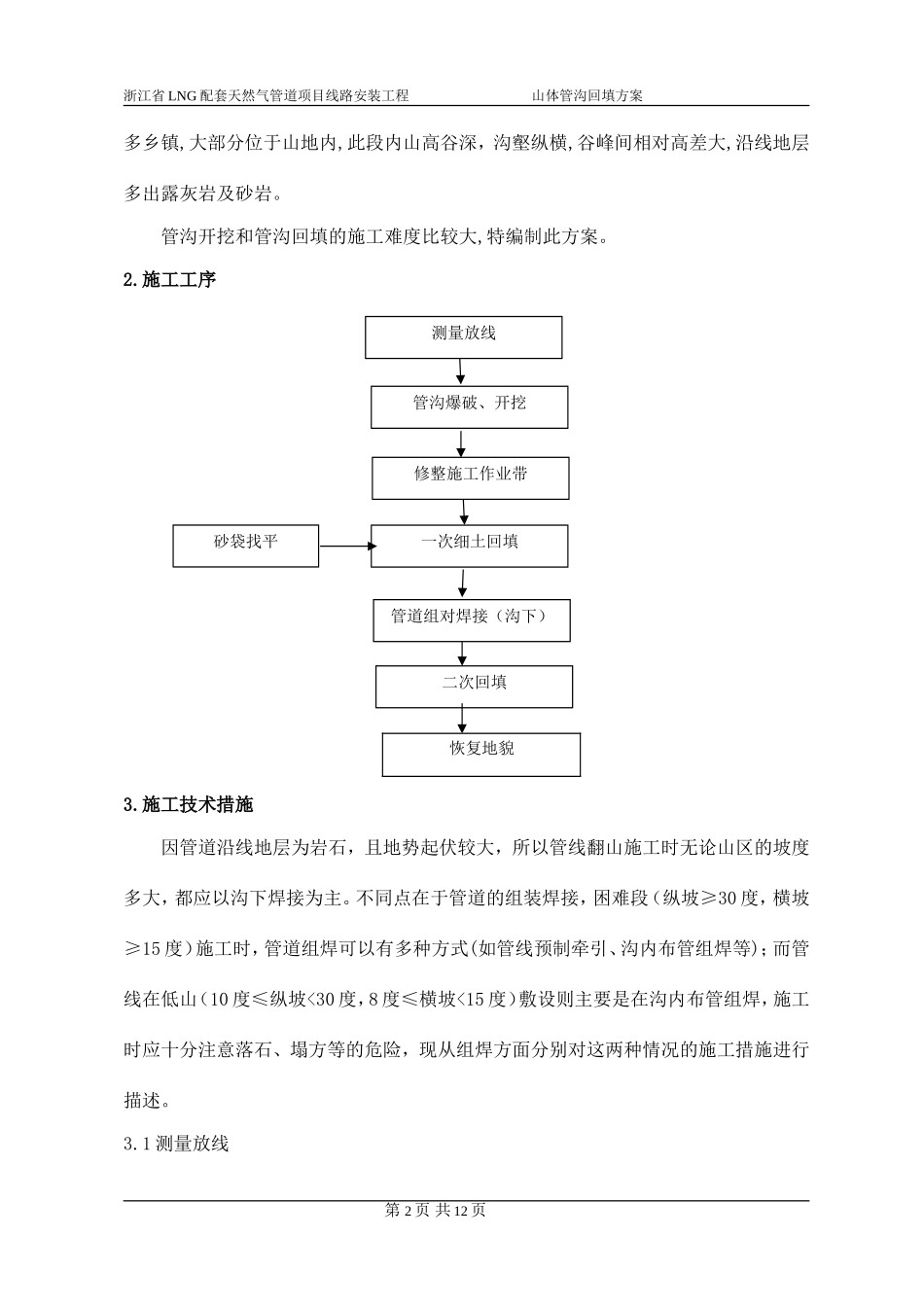

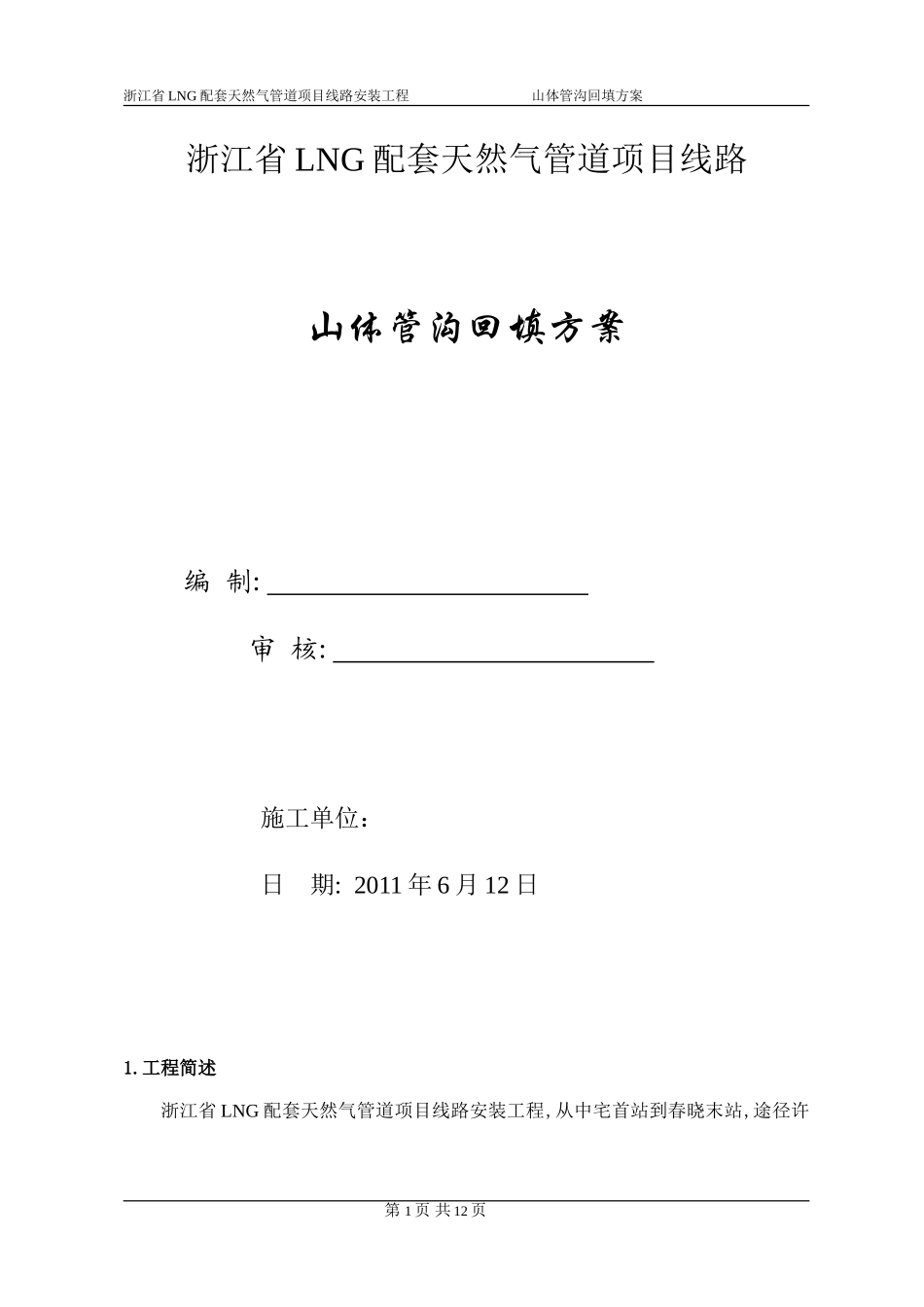

浙江省LNG配套天然气管道项目线路安装工程山体管沟回填方案浙江省LNG配套天然气管道项目线路山体管沟回填方案编制:审核:施工单位：日期:2011年6月12日1.工程简述浙江省LNG配套天然气管道项目线路安装工程,从中宅首站到春晓末站,途径许第1页共12页浙江省LNG配套天然气管道项目线路安装工程山体管沟回填方案多乡镇,大部分位于山地内,此段内山高谷深，沟壑纵横,谷峰间相对高差大,沿线地层多出露灰岩及砂岩。管沟开挖和管沟回填的施工难度比较大,特编制此方案。2.施工工序3.施工技术措施因管道沿线地层为岩石，且地势起伏较大，所以管线翻山施工时无论山区的坡度多大，都应以沟下焊接为主。不同点在于管道的组装焊接，困难段（纵坡≥30度，横坡≥15度）施工时，管道组焊可以有多种方式(如管线预制牵引、沟内布管组焊等)；而管线在低山（10度≤纵坡<30度，8度≤横坡<15度）敷设则主要是在沟内布管组焊，施工时应十分注意落石、塌方等的危险，现从组焊方面分别对这两种情况的施工措施进行描述。3.1测量放线第2页共12页测量放线管沟爆破、开挖修整施工作业带一次细土回填管道组对焊接（沟下）砂袋找平二次回填恢复地貌浙江省LNG配套天然气管道项目线路安装工程山体管沟回填方案根据交接桩记录，测量人员对现场的每个桩位都要做好标记，并引到作业带以外，以保证石方爆破时，能恢复原桩位，对每个桩位的角度进行复核，并根据线路走向，打百米桩，撒白灰线，转角处根据设计给定的参数放曲线，曲线段打始、中、末三个控制桩，并撒白灰线加密。桩位测量定位数据可输入GPS定位仪，并利用GPS定位仪找桩、光电仪复测桩位。3.2管沟爆破、开挖3.2.1施工作业带的平整：管沟爆破前，先进行施工作业带的平整工作。每1000米左右修整出一块500m2的平台，以便堆管。见图1。3.2.2管沟开挖要顺直，无急弯，无尖石，沟内无积水，无塌方，沟深符合设计要求。3.2.3冷弯管或弯头的地方，管沟要适当加宽、加深。3.2.4当爆破到沟底设计标高，并清渣完毕后（清渣采用人工和机械配合，人工比例按10%计），进行沟底和沟边局部修理，然后再进行管沟复测，直到符合设计要求。爆破出的多余石渣由人工沿作业带进行平铺，推土机平整碾压。3.3修整施工作业带及便道修整作业带时宜采用爆破和人工碎石方法相结合，并由推土机及单斗配合清理、平整作业带，以保证施工设备顺利进入作业带。作业带的横向坡度不超过8°，纵坡小于10°，为防止水土流失和作业带内的土石滚落伤人，在作业带一侧用编织袋就近装碎石及块石组成挡石墙，墙底宽2米，顶宽1.5米，高1.5米，根据现场情况，挡石墙约做8Km。，挡石墙结构形式参见图2。便道上宽6m，下宽7m，高0.4m（下面300mm为碎石，第3页共12页图1施工作业带示意图5m3m3.3m0.9m1.8m浙江省LNG配套天然气管道项目线路安装工程山体管沟回填方案上面铺100mm砂石，由人工进行路面铺垫，推土机碾压，施工便道填方长度按便道的20%考虑，填方两侧砌挡土墙。3.4弯管的测量与使用计划为加快现场组焊进度，在管沟开挖完成后应根据管沟测量成果表把施工中所用的弯管、弯头角度准确测量出来，之后在预制厂加工生产，在预制好的管件上标明里程、角度、弯曲半径等参数，然后采用对号入座的方式将预制件运至施工现场。考虑到山区的顺序施工，弯头、弯管测量应与主体管线施工的进度相结合，提前将弯管摆放到预定位置，在有弯头的地方，应将弯头与直管段焊成一体，并摆放到指定位置。山区组焊前应先深入施工现场，查看地形，以便确定钢管的运输线路及堆放场地，运输路线确定，用槽车、炮车与吊管机等山区运布管设备将弯管布到管沟内的折点处或沟边，以便主体管线施工时及时将弯管与主管组焊在一起，加快进度。3.5一次细土回填:细土回填可采用:1)就地岩石粉碎：这种方法在经济上可以满足要求，在细土数量上只要配备相应数量的岩石粉碎机也可满足要求。2)筛土法：用筛子对作业带周围的碎石土进行筛选。一次细土回填的高度为管底以下200mm，采用人工进行回填。3)一次性回填可全部利用砂包,对管沟的底部进行铺设,铺垫的厚度不少于300mm，并不少于2层；即可作为沟底的管道保护，也作为沟底的找平找平。3.6管子的运输...
